Tutorial AutoCAD “2D dan 3D Pos Jaga” – Bagian 2 (Atap)

Setelah kita membuat gambar denah pada tutorial sebelumnya, mari lanjutkan latihan dengan menggambar atap. Buka file hasil pekerjaan sebelumnya, bila Anda tidak mempunyai filenya silahkan mendownload di sini.

Langkah 1 01-layer-dinding-cat

Buka file hasil download dan kita awali dengan mengaktifkan layer Dinding cat. Buat kotak dengan ukuran 3,15x2,15 meter dengan menggunakan perintah Rectangle. Lalu tekan tombol Escpada keyboard.

01-dinding-cat Langkah 2 02-layer-atap

Aktifkan layer Atap. Kita akan membuat garis tepi atap, Anda dapat menggunakan perintah Offset untuk membuatgaris atap.

02-atap

Tips: agar hasil dari obyek yang di offset dapat langsung berpindah pada Layer yang sedang aktif (tidak mengikuti layer obyek yang di offset), ikuti perintah dibawah ini:

Ketik O <enter>
K
etik L <enter>
Ketik C <enter>

Ketik 0.5 <enter>
Klik gambar kotak lalu klik area luar kotak kemudian tekan tombol Esc pada keyboard.

Maka otomatis hasil garis offset akan berubah pada Layer Atap.

Langkah 3

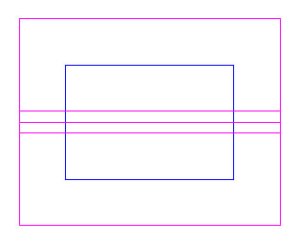

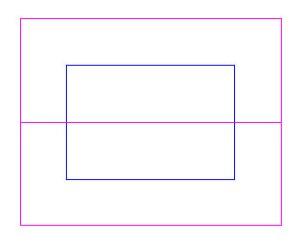

Buatlah garis nok pada bagian tengah atap dengan menggunakanLine. Kemudian dengan perintah Offset, duplikat garis nok keatas dan kebawah dengan jarak 0,2.

03-nok103-nok2

Langkah 4

04-layer-arsir

Kita akan membuat arsiran atap dan disini bentuk arsiran hanya menggunakan garis lurus sederhana. Untuk memulainya, aktifkan layer Arsir.

04-hatch-setting1

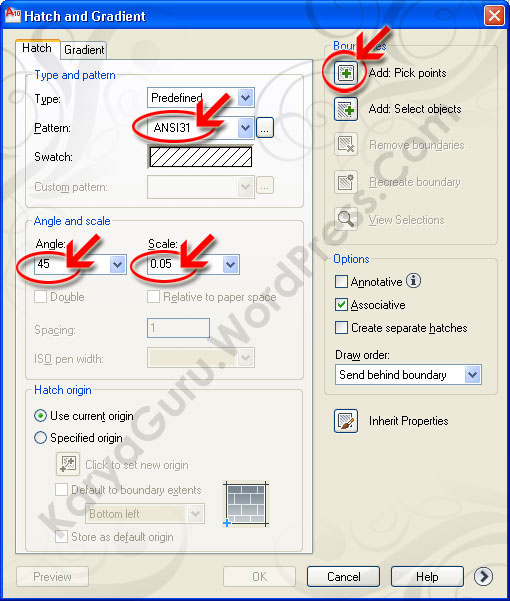

Buatlah arsiran pada area atas atap menggunakan perintah Hatch dan rubahnya settingan yang ada dengan ketentuan sebagai berikut:

Pattern: ANSI31
Angle : 45
Scale : 0.05

04-hatch-setting2

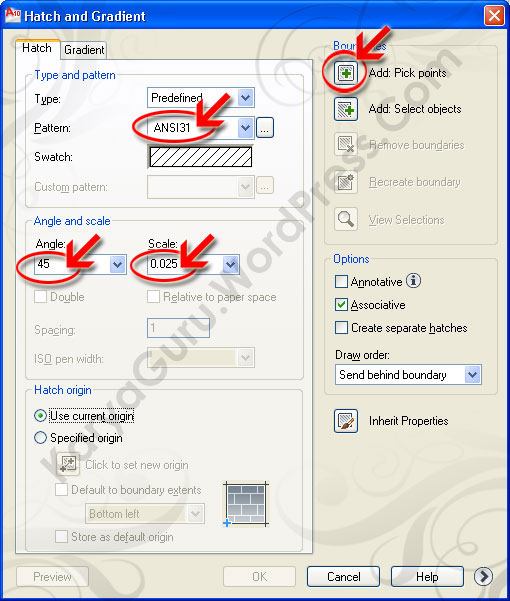

Kemudian Buatlah asiran pada area bawah atap menggunakan perintah Hatch dan sesuaikan settingannya dengan ketentuan sebagai berikut:

Pattern: ANSI31
Angle : 45
Scale : 0.025

Langkah 5

05-linetype

Pada langkah ini Kita akan menambahkan bentuk garis putus-putus pada list garis yang sudah ada. Caranya klik Other pada dropdown list di Tab Properties.

Maka akan muncul Tampilan Linetype Manager dimana terlihat hanya 3 type garis saja. Klik tombol Load untuk menambahkan garis.

05-load

Silahkan klik 2x pada ACAD_ISO02W100. Maka bentuk garis putus-putus sudah bertambah pada Jendela Linetype Manager. Klik tombol OK untuk mengakhiri.

06-ACAD_ISO02W10006-OK

Langkah 6

Pilih obyek Dinding cat (kotak berwarna biru). Rubah bentuk garis Dinding cat menjadi putus-putus dengan cara memilih ACAD_ISO02W100 pada dropdown list Linetype di bagian Tab Properties (lihat pada gambar).

06-change_linetype

Maka obyek kotak tersebut sudah menjadi garis putus-putus. Namun yang terlihat mungkin tidak putus-putus, dikarenakan skala garisnya belum disesuaikan.

Untuk menyesuaikannya klik tanda panah kecil pada Tab Properties (seperti pada gambar) atau tekan tombol Ctrl+1 pada keyboard. Maka akan muncul jendela properties.

Pada bagian General rubah Linetype scale menjadi 0.01. Lihatlah gbr kotak sudah menjadi garis putus2.

06-linetype-scale

Tutup jendela properties dengan mengklik tanda X pada pojok atas di jendela properties.

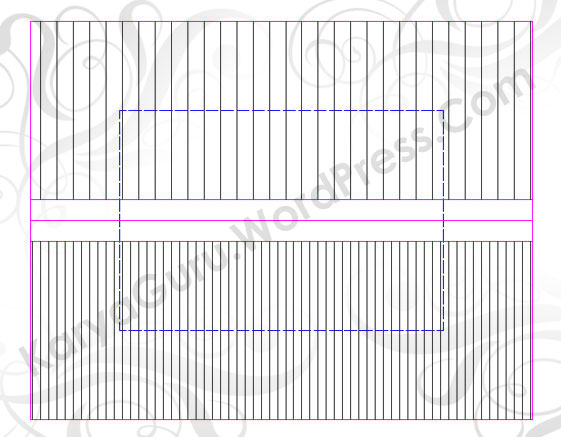

Hasil akhir langkah-langkah diatas akan seperti gambar dibawah ini:

Atap Pos Jaga

Silahkan DOWNLOAD FILE AUTOCAD ‘DENAH+ATAP POS JAGA’ <– versi 2010
