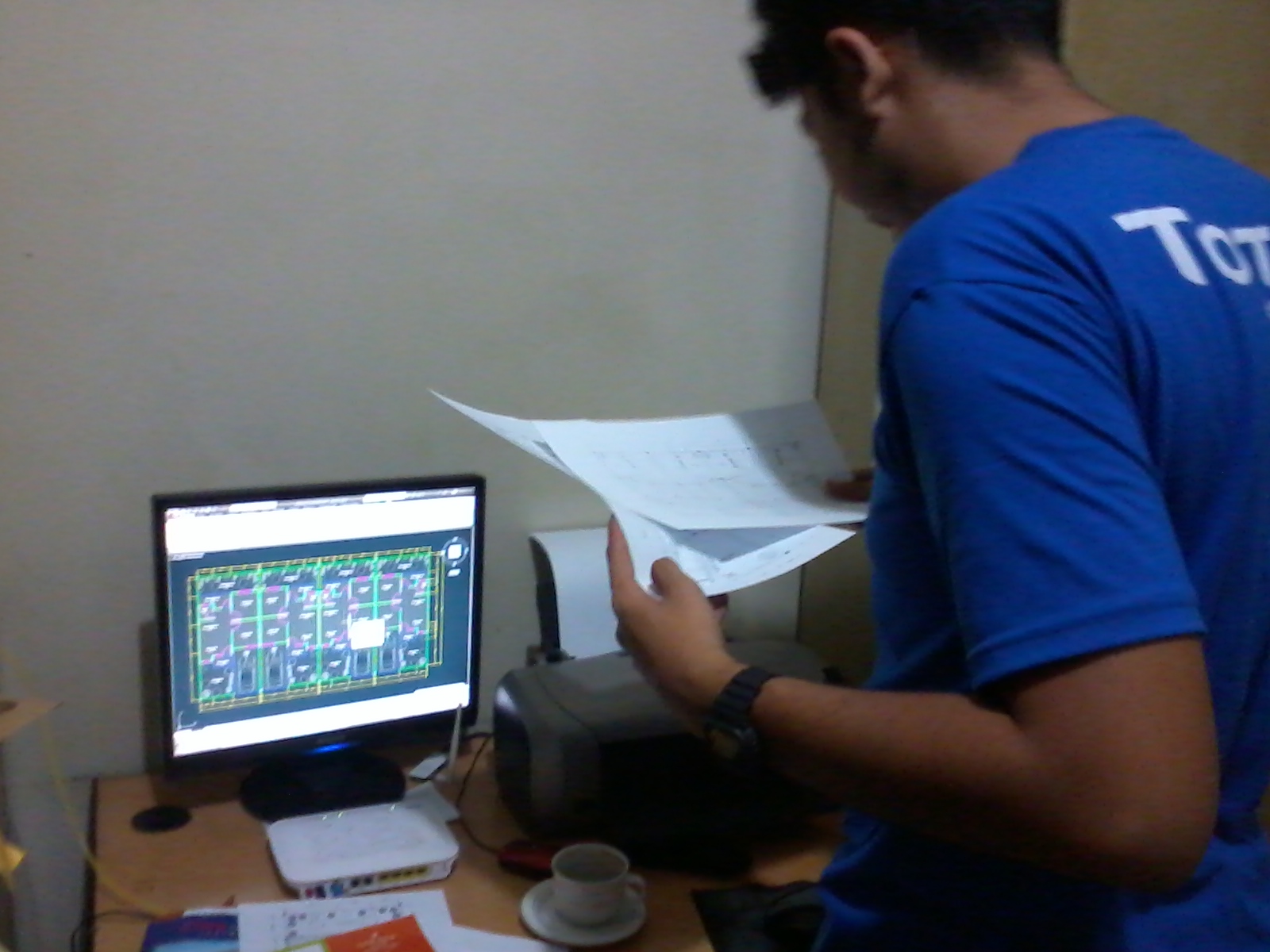

Peserta kursus private autocad yang berlokasi di daerah Jatimakmur Pondokgede Bekasi ini merupakan Mahasiswa tingkat akhir Jurusan Manajemen salah satu Universitas di Jakarta.

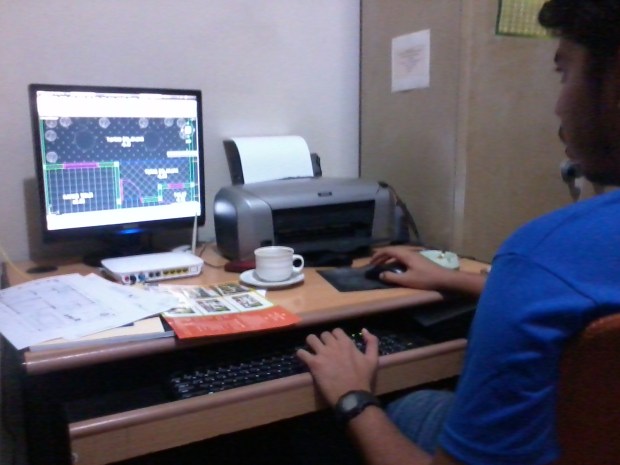

Materi dimulai dari dasar sekali karena peserta bukan dari latar belakang pendidikan teknik. Pengenalan fungsi tombol mouse, keyboard, workspace autocad, menjadi keterampilan yang harus dikuasai pada pertemuan pertama.

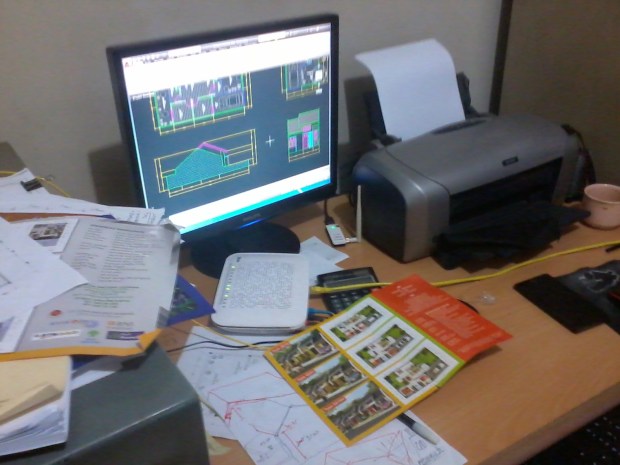

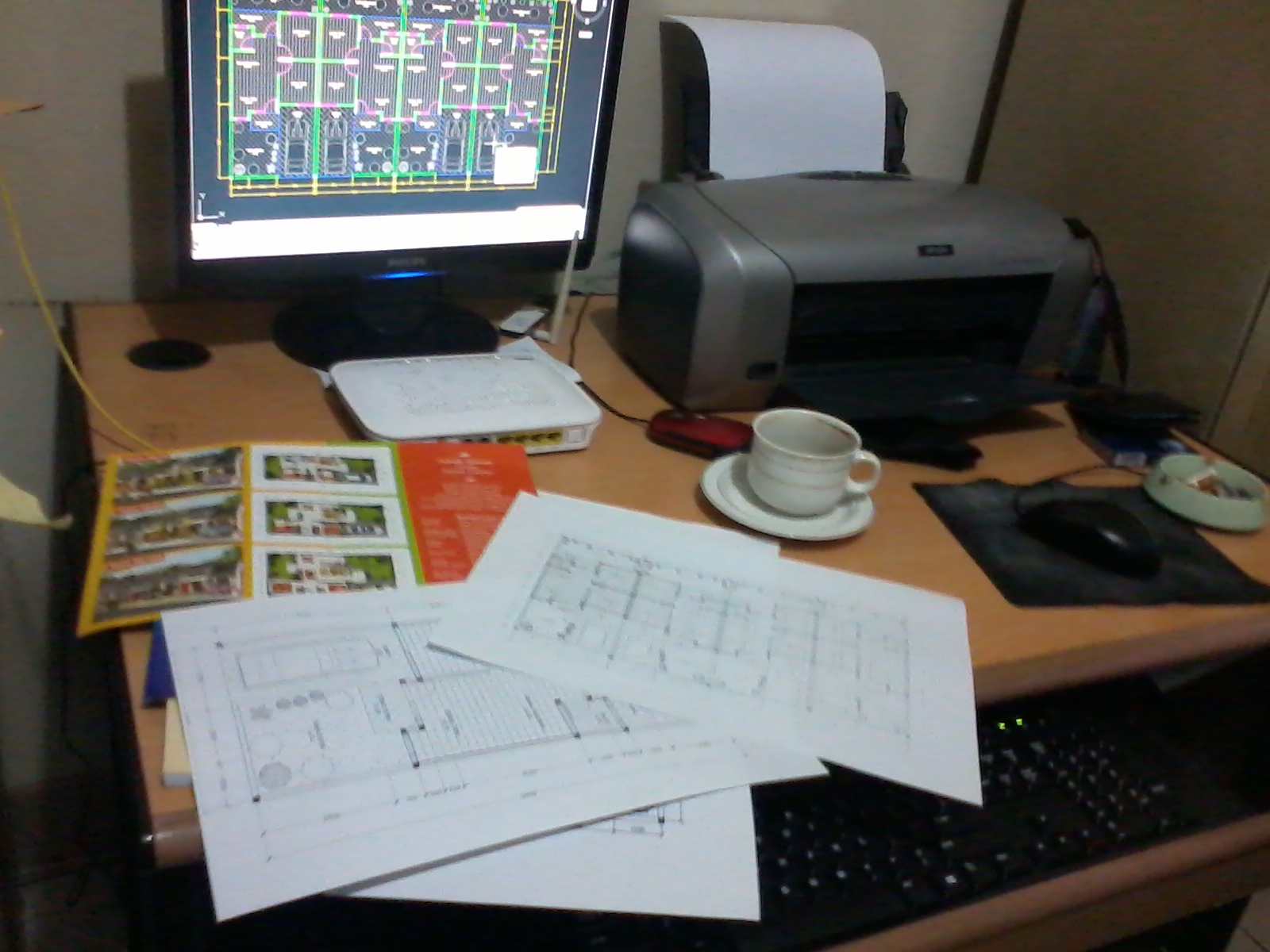

Kasus dipilih dari brosur perumahan yang ada, dimana salah satu type denah dipilih sebagai materi belajar.. denah dengan type lainnya menjadi tugas atau pekerjaan rumah selama tidak bertatap muka dalam proses belajarnya.

Konfigurasi tebal tipis garis pada Layers Properties akan berdampak pada hasil print out. Disini peserta belajar dengan uji coba konfigurasi yang berbeda hingga mendapatkan hasil yang diinginkan.

Proses pembuatan tampak bangunan dari proyeksi denah yang telah diselesaikan menjadi materi selanjutnya. Peserta belajar logika proyeksi dengan ukuran standar dari komponen / bahan bangunan yang ada dilapangan.

Pembuatan tampak depan dan samping bangunan dapat dilakukan dengan menduplikasi denah dan memutarnya sesuai dengan kebutuhan. Maka tampak depan dan samping akan sinkon / sesuai.

Untuk uji coba skala cetak yang disesuaikan dengan ukuran kertas yang digunakan, peserta belajar membuat denah dalam jumlah banyak hanya dengan satu langkah.

Maka hasil skala denah banyak dengan satu denah pada ukuran kertas yang sama akan berbeda pula… ini dibuktikan dengan mengukur ulang hasil cetak dengan skala yang tertera di gambar.

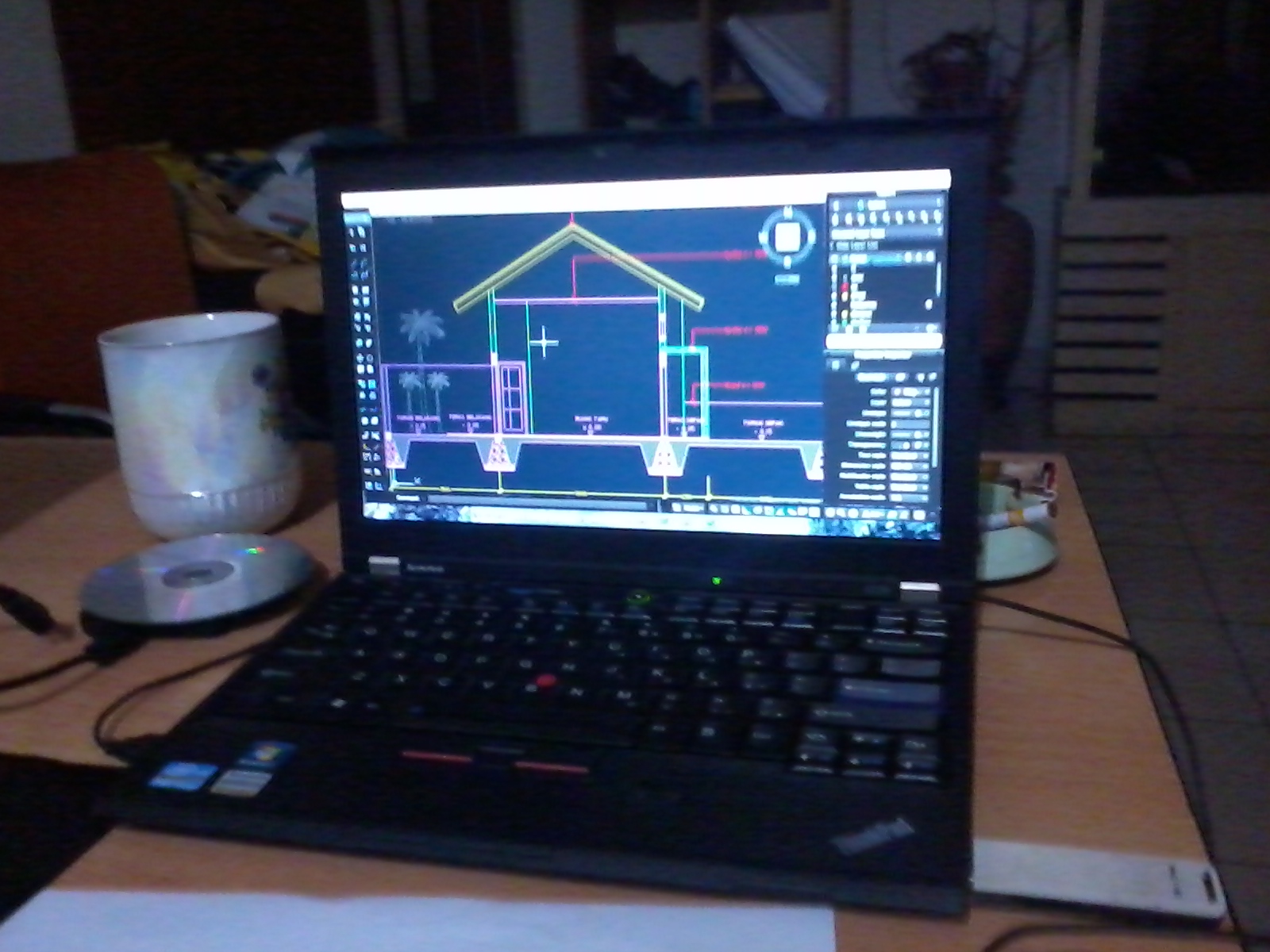

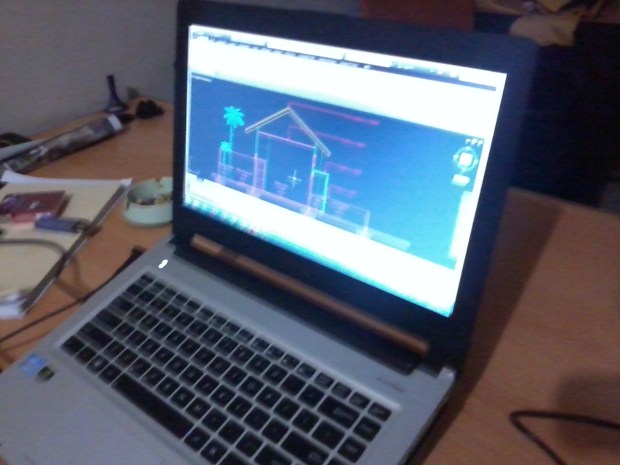

Materi selanjutnya membuat gambar potongan mengacu pada denah dan tampak yang telah dibuat sebelumnya. Dalam tahap ini peserta belajar bagian-bagian bangunan dari bawah sampai atas beserta ukurannya.

Langkah selanjutnya pemberian notasi gambar potongan seperti ketinggian dan jenis arsiran sesuai dengan standar umum yang biasa digunakan di indonesia. Beberapa obyek pelengkap yakni tanaman dan furnitur diletakan sesuai dengan denah.

Kerapihan gambar harus dilatih agar terbiasa setelah membuat gambar obyek utama disusun sedemikian rupa agar informatif untuk dilihat dan dipelajari oleh pihak yang bersangkutan.

Untuk pemula memang terasa repot dan lama untuk merapihkan gambar lengkap dengan ukuran, keterangan ketinggian dan lain-lain. Bahkan lebih mudah membuat gambar obyek utama ketimbang menyusun di ukuran kertas yang diinginkan.

Semoga ilmunya bermanfaat untuk rencana kedepan ya mas..
