Tutorial Fillet 3D AutoCAD

Posted on September 21, 2010 by Koeshariatmo in 3D Modeling, AutoCAD, Tutorial // 8 Comments

Alhamdulillah saat merayakan idul fitri keluar kota cukup menyegarkan pikiran dan dapat menghabiskan waktu bersama keluarga. Nah berikut ini saya akan menulis tutorial mengenai penggunakan perintah fillet pada obyek 3 dimensi di autocad.

Tutorial ini saya buat atas permintaan dari pembaca blog saya yang sering konsultasi baik lewat email maupun melalui blog ini. Sebenarnya prinsip penggunaan perintah fillet pada obyek 2 dimensi dan 3 dimensi tidak jauh berbeda hanya cara memilih obyeknya saja yang sedikit berbeda.

Untuk andi purwanto, berikut cara menggunakan perintah fillet pada obyek 3D di autocad:

Langkah pertama:

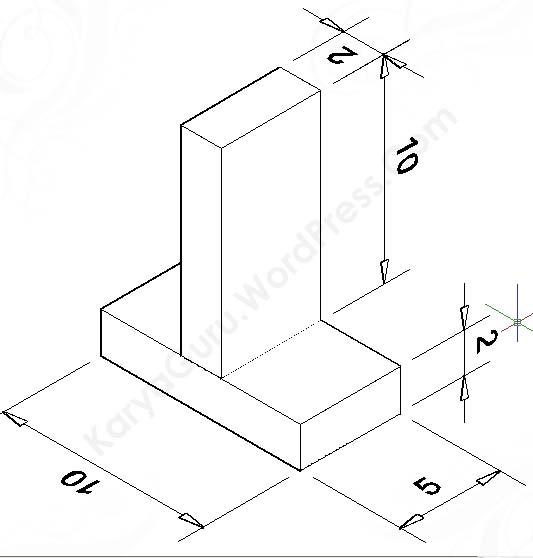

Buatlah benda 3D dengan ukuran seperti gambar berikut menggunakan perintah Box.

Langkah 2:

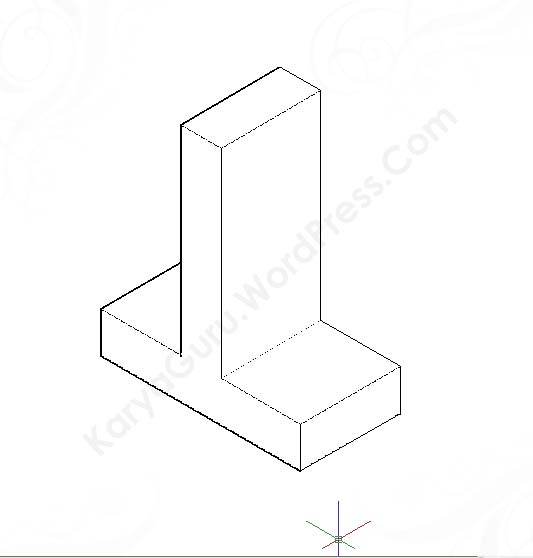

Gabungkan kedua obyek tersebut dengan menggunakan perintah Union.

Langkah 3:

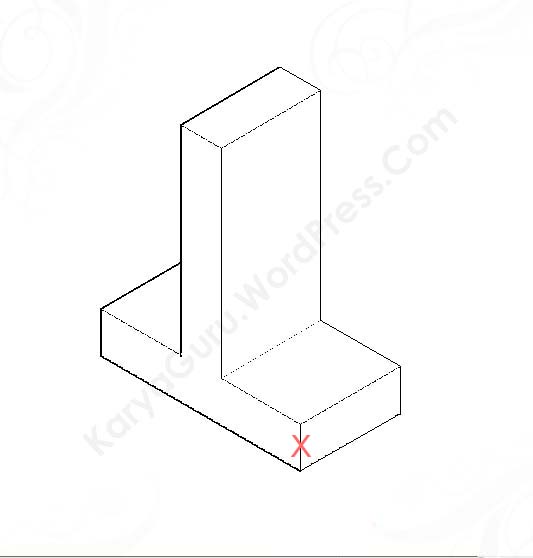

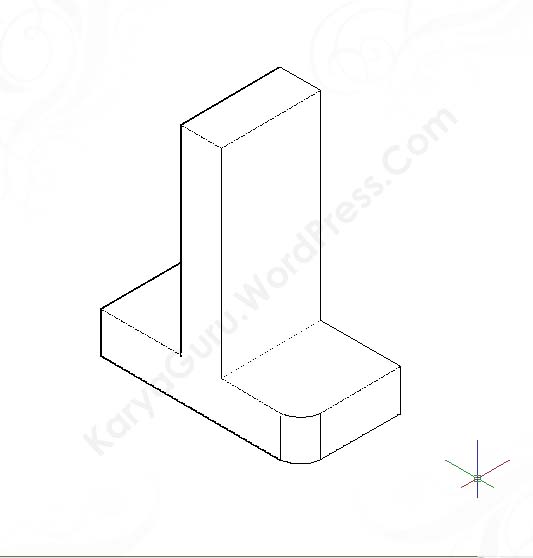

Ketikan fillet atau cukup menekan F pada keyboard lalu tekan Enter. Klik garis pinggir seperti gambar dibawah ini dan ketik 1 untuk radiusnya lalu Enter 2x.  Maka hasilnya seperti gambar berikut:

Langlah 4:

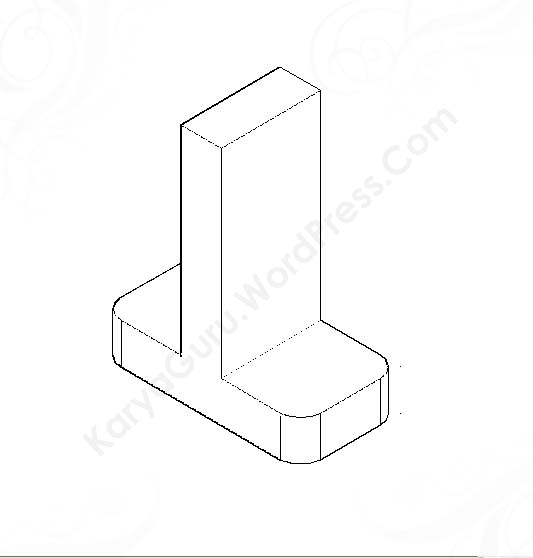

Lakukan langkah 3 dengan mengklik setiap garis pojok di obyek bagian bawah sehingga hasilnya seperti gambar berikut:

Langkah 5:

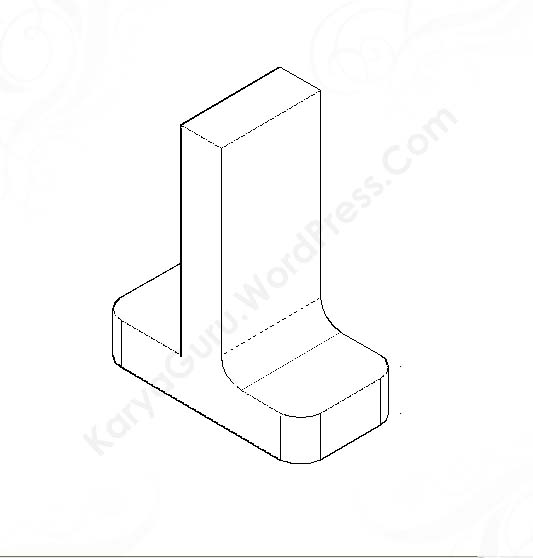

Untuk membuat sambungan antara obyek bawah dan obyek atas gunakan perintah Fillet seperti pada langkah diatas.

Langkah 6:

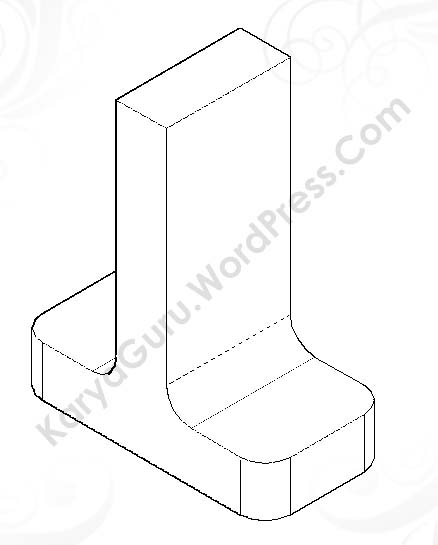

Lakukan pada sisi sebelahnya sehingga gambar akhirnya seperti diberikut:

Silahkan unduh ebook
Tutorial AutoCAD – Fillet 3D
dalam bentuk pdf dengan klik download dibawah ini:

………………………………………………………………………………………………………………
