Materi Belajar Sambungan Kusen Jendela Bouvenlight
Berikut ini akan akan dibahas sambungan kusen jendela bouvenlight yang berukuran kecil. Proses sambungan dapat dilihat pada video berikut ini:
Jendela Bouvenlight berfungsi untuk sirkulasi udara dan biasanya ditempatkan pada dinding bagian atas, sering kita dijumpai pada area kamar mandi dan area dapur.
Pada bagian kusen ambang atas, dibuat sambungan pen dengan lubang terbuka.
Bagian kusen ambang atas disambung pada bagian tiang seperti terlihat pada gambar dibawah ini:

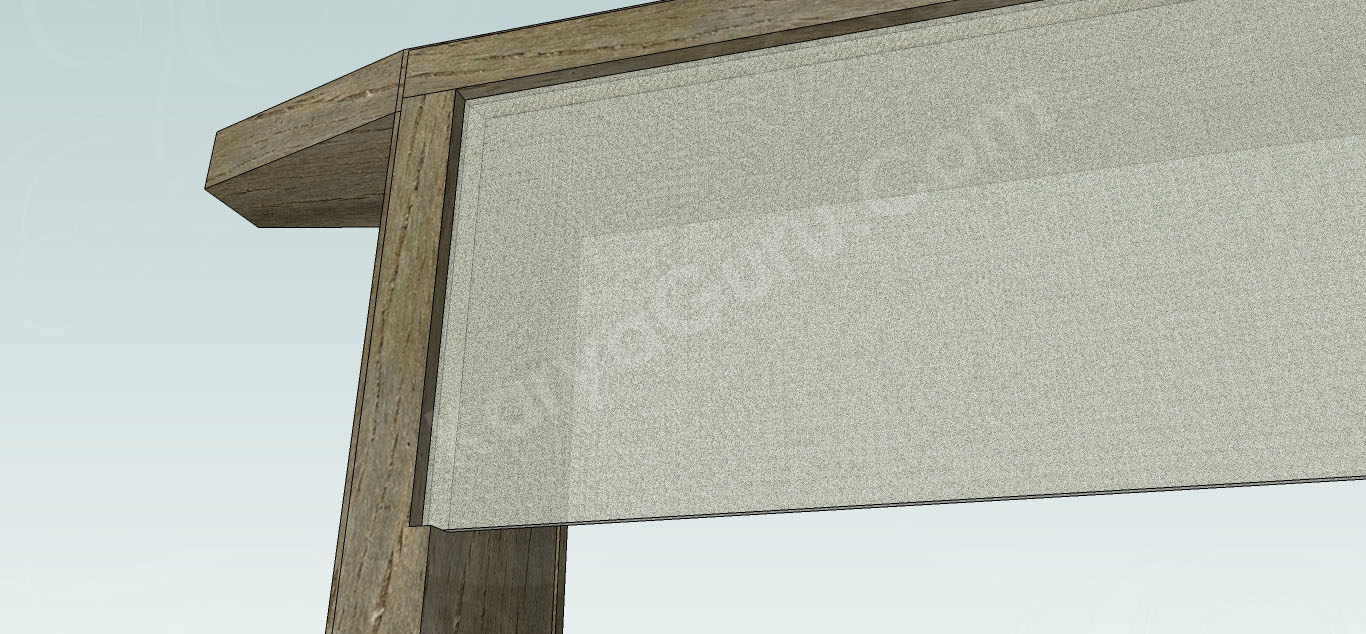

Kaca bagian atas dipasang yang kemudian dijepit menggunakan list kayu. Tinggi kaca berukuran melebihi setengah dari tinggi bukaan jendela bouvenlight.

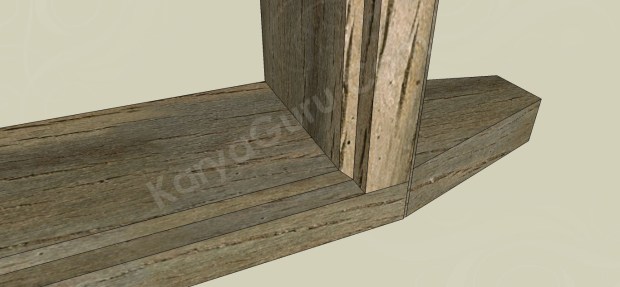

Pada bagian bawah, sambungan pen dengan lubang terbuka digunakan pada pertemuan tiang dengan ambang bawah.

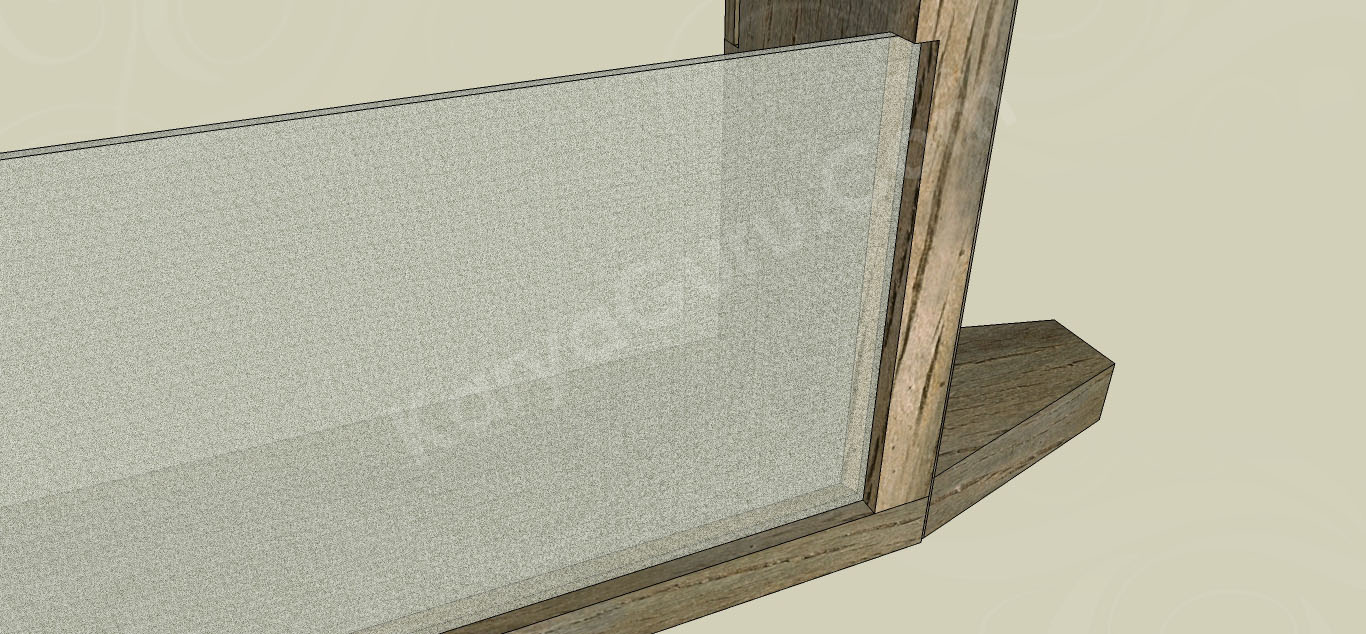

Kaca pada bagian bawah dipasang sama seperti kaca bagian atas dengan tinggi berukuran melebihi setengah dari tinggi bukaan jendela bouvenlight.
List kayu dipasang sebagai penjepit kaca, seperti pada ilustrasi berikut ini:

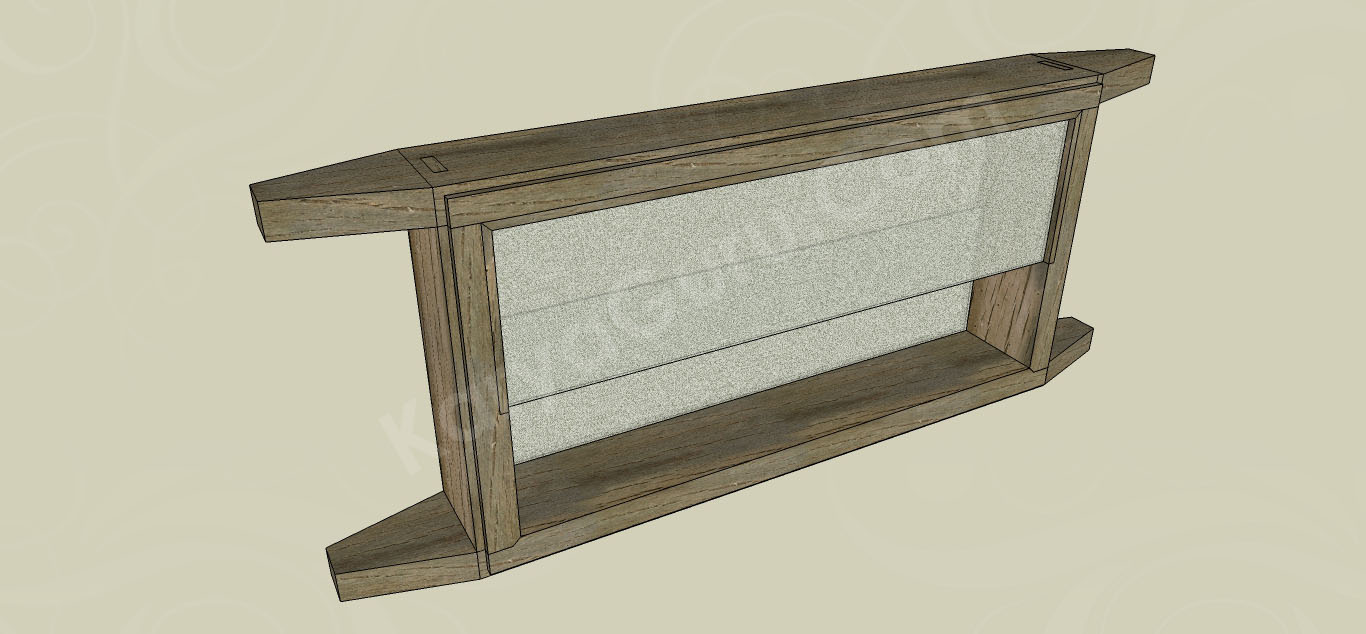

Hasil akhir kusen jendela bouvenlight menggunakan sambungan pen lubang terbuka.
………………………………………………………………………………………………………………
Artikel ini dipublikasikan atas kontribusi dari Bapak Drs.Sudarmanto yang kesehariannya mengabdi sebagai Guru di Sekolah Menengah Kejuruan (SMK) di DKI Jakarta. Mengajar pada jurusan Teknik Gambar Bangunan (TGB).
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
