Tutorial AutoCAD Gambar Kerja Rumah Tinggal – Bagian 7 (Potongan C-C)

Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Untuk membuat gambar POTONGAN C-C berdasarkan Denah pada Tutorial pertama, maka kita akan mempergunakan kembali hasil latihan tutorial ke-4 membuat obyek PONDASI.



LANGKAH 1

Duplikasi obyek PONDASI tersebut ke arah kanan sesuai dengan jarak pada gambar dibawah ini (warna merah). Perintah modify dapat Anda gunakan seperti COPY untuk menggandakan obyek tersebut.

COPY PONDASI - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Duplikasi Pondasi



LANGKAH 2

Modifikasi obyek PONDASI hasil dari duplikasi pada bagian pinggir kanan dan kiri. Selanjutnya modifikasi juga pada bagian GARIS LANTAI, SPESI, LAPISAN PASIR dan TANAH GALIAN sehingga bentuk hasilnya seperti pada gambar di bawah ini (warna merah). Anda dapat menggunakan perintah modify seperti TRIM, EXTEND  atau STRETCH untuk menyelesaikan langkah ini.

MODIFIKASI PONDASI - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Modifikasi Pondasi dan Lantai



LANGKAH 3

Hilangkan garis LANTAI berikut SPESI dan arsiran PASIR URUG diatas pondasi paling kanan seperti pada gambar (warna merah). Anda dapat menggunakan perintah ERASE.

LEVEL - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Hapus Garis Lantai Area Kanan



LANGKAH 4

Buat obyek DINDING PAGAR kanan dengan mempertinggi bagian atas pada pada pondasi kanan. Gunakan perintah STRETCH untuk memodifikasi tinggi dinding sehingga ukurannya sesuai dengan gambar. Jika arsiran dinding tidak dapat ditinggikan dengan perintah stretch, maka gunakan titik GRIP pada arsiran tersebut untuk men-stretch-nya. Jika tidak bisa juga, maka hapus arsiran yang ada kemudian buat kembali arsiran dinding menggunakan perintah HATCH dengan pattern AR-CONC kemudian atur pada bagian Scale.

DINDING PAGAR BELAKANG - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Modifikasi Dinding Pagar



LANGKAH 5

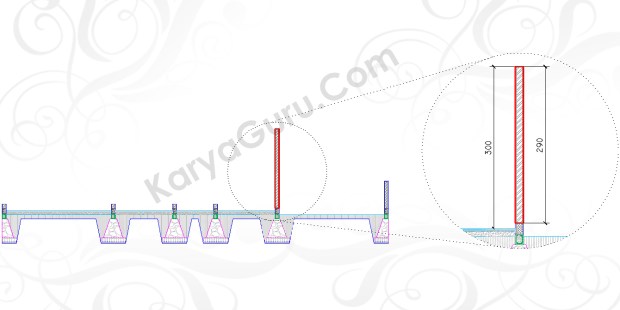

Buat juga obyek DINDING kedua dari kanan dengan memodifikasi garis dinding diatas PONDASI untuk menambahkan tingginya sesuai dengan gambar dibawah ini (warna merah). Gunakan perintah STRETCH untuk menyelesaikan langkah ini, jika terjadi masalah pada arsirannya gunakan GRIP hatch untuk menyesuaikan tinggi dinding yang sudah dimodifikasi. Dapat juga dengan menghapus arsiran yang bermasalah kemudian konfigurasi pada bagian Pattern dan Scale.

DINDING BELAKANG - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Modifikasi Dinding Belakang



LANGKAH 6

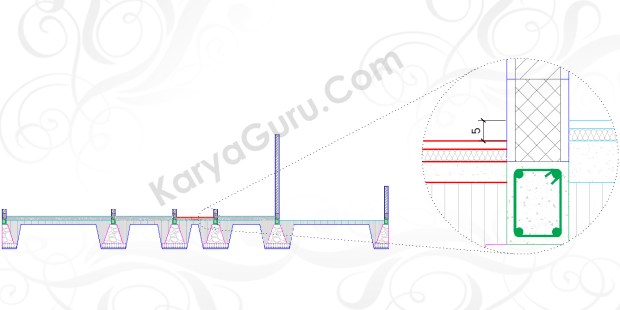

Modifikasi garis LANTAI berikut SPESI dan arsiran PASIR URUG pada area TOILET dengan menurunkan level lantai sesuai ukuran pada gambar (warna merah). Anda dapat perintah modify seperti MOVE atau STRETCH. Pada arsiran dapat dimodifikasi dengan perintah TRIM atau menggunakan GRIP arsirannya.

LEVEL TOILET - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Modfikasi Level Lantai Toilet



LANGKAH 7

Untuk kedua gambar DINDING toilet diatas pondasi, gunakan perintah STRETCH untuk memodifikasi garis dinding tersebut sesuai ukuran seperti pada gambar berikut ini (warna merah).

DINDING TOILET - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Modifikasi Dinding Toilet



LANGKAH 8

Selanjutnya buatlah gambar KUSEN JENDELA dan DINDING kedua dari kiri sesuai bentuk dan ukuran gambar berikut ini (warna merah). Banyak perintah yang dapat digunakan untuk langkah ini seperti LINE, POLYLINE, RECTANGLE, TRIM, EXTEND, MIRROR, MOVE, STRETCH dan lain sebagainya.

DINDING DEPAN - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Modifikasi Dinding dan Kusen Jendela Area Depan



LANGKAH 9

Modifikasi garis LANTAI teras depan berikut SPESI dan arsiran PASIR URUG dengan menurunkan levelnya. Perintah modify yang dapat digunakan seperti MOVE, STRETCH atau TRIM.

LANTAI TERAS - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Modifikasi Level Lantai Teras

Selanjutnya buatlah gambar PONDASI rolag seperti pada gambar diatas (warna merah). Anda tidak perlu membuat pondasi tersebut dari awal, cukup duplikasi obyek dinding yang ada kemudian modifikasi tinggi dan tambahkan obyek bagian bawahnya. Gunakan perintah modify seperti COPY, STRETCH, MOVE, HATCH, TRIM dan lainnya untuk menyelesaikan langkah ini.



LANGKAH 10

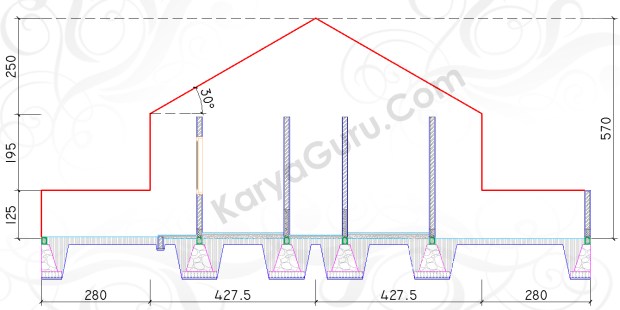

Hapus obyek DINDING diatas SLOOF pada PONDASI paling kiri dengan perintah ERASE. Kemudian buat garis DINDING seperti pada gambar berikut ini (warna merah) sesuai ukuran dengan perintah LINE atau POLYLINE. Anda juga dapat menggunakan perintah modify seperti MIRROR untuk mempercepat proses pengerjaannya.

GARIS DINDING - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Modfifikasi Pagar Depan dan Garis Dinding



LANGKAH 11

Kemudian buatlah obyek RING BALK pada bagian atas keempat DINDING seperti gambar dibawah ini (warna merah). Anda tidak harus membuat dari awal, cukup menduplikasi obyek SLOOF yang ada dengan menggunakan perintah COPY.

RING BALK - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Ring Balk untuk Empat Dinding



LANGKAH 12

Langkah selanjutnya membuat garis KUDA-KUDA BETON dengan bentuk serta ukuran yang tertera pada gambar di bawah ini (warna merah). Gunakan perintah draw seperti LINE atau POLYLINE dan perintah modify seperti OFFSET, TRIM, FILLET, MIRROR dan lain sebagainya.

KUDA-KUDA BETON - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Kuda-Kude Beton



LANGKAH 13

Buat obyek DINDING SOPI-SOPI diatas RING BALK dan KUDA-KUDA BETON sesuai ukuran pada gambar berikut ini (warna merah). Anda tidak perlu membuat dari awal cukup gunakan perintah COPY untuk menduplikasi obyek DINDING yang ada kemudian dimodifikasi ketinggian dengan perintah STRETCH. Tambahkan garis miring dengan memanfaatkan garis KUDA-KUDA BETON menggunakan perintah OFFSET dan TRIM.

DINDING SOPI-SOPI - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Dinding Sopi-Sopi



LANGKAH 14

Tambahkan ARSIRAN pada area DINDING SOPI-SOPI dengan perintah HATCH kemudian atur pada bagian Pattern dan Scale sehingga hasilnya seperti pada gambar dibawah ini (warna merah).

DINDING TANPA PLESTER - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Arsiran Dinding Sopi-Sopi



LANGKAH 15

Pada pembuatan gambar LISTPLANK dan RANGKA ATAP sesuai bentuk serta ukuran pada gambar dibawah ini, akan membutuhkan konsentrasi & ketelitian dalam proses pengerjaannya. Banyak perintah draw yang dapat digunakan seperti LINE, POLYLINE, RECTANGLE, HATCH dan perintah modify antara lain MOVE, TRIM, EXTEND, ROTATE, OFFSET, MIRROR, ARRAY dan lain sebagainya.

ATAP LISTPLANK - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Garis Atap Listplank Reng



LANGKAH 16

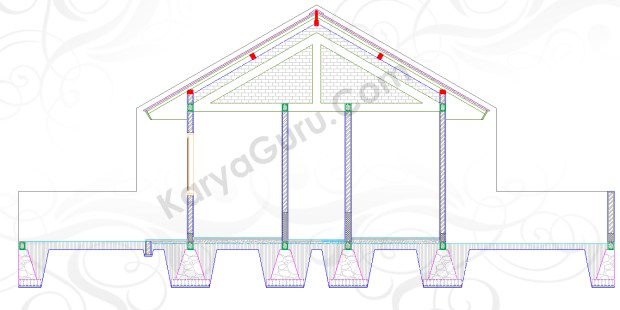

Untuk melengkapi komponen rangka ATAP, buatlah obyek BALOK DINDING, GORDING, BALOK NOK dan PAPAN RUITER seperti pada gambar berikut. Perintah yang dapat Anda gunakan seperti RECTANGLE, HATCH, LINE, POLYLINE, MOVE, TRIM, EXTEND dan lain sebagainya.

BALOK GORDING - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Balok Tembok Gording Nok Papan Ruiiter



LANGKAH 17

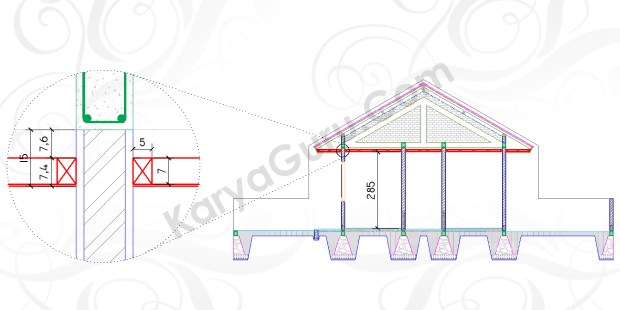

Lanjutkan dengan membuat obyek rangka PLAFON sesuai pada gambar (warna merah). Gunakan perintah draw seperti LINE, POLYLINE atau pun RECTANGLE. Gunakan pula perintah modify seperti COPY dan OFFSET.

PLAFOND - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Rangka Plafon Luar Dalam Ruangan



LANGKAH 18

Buatlah obyek BAK AIR dan CLOSET pada area TOILET sesuai dengan posisi dan ukuran pada gambar (warna merah). Banyak perintah yang dapat Anda gunakan untuk langkah ini seperti LINE, POLYLINE, RECTANGLE, TRIM, EXTREND, MOVE dan lain sebagainya.

BAK AIR TOILET - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Bak Air Toilet



LANGKAH 19

Lengkapi area Toilet dengan membuat arsiran KERAMIK DINDING seperti pada gambar dibawah ini (warna merah). Gunakan perintah HATCH dengan konfigurasi TYPE > USER DEFINED dan atur bagian ANGLE AND SCALE serta HATCH ORIGIN untuk menyelesaikannya.

KERAMIK TOILET - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Arsiran Keramik Dinding Toilet



LANGKAH 20

Buat TEKS untuk nama RUANG dan LEVEL serta FINISHING DINDING (warna merah) sesuai gambar. Lengkapi notasi dengan garis untuk menerangkan obyeknya. Beberapa perintah yang dapat Anda gunakan diantaranya:  TEXTLINE, COPYMOVE, MIRROR dan lain sebagainya.

NOTASI RUANG - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Notasi Level Lantai Ruangan Plafon



LANGKAH 21

Buat TEKS untuk nama bagian ATAP sesuai gambar pada gambar (warna merah). Lengkapi dengan notasi garis untuk menerangkan obyeknya. Beberapa perintah yang dapat Anda gunakan diantaranya:  TEXTLINE, COPYMOVE, MIRROR dan lain sebagainya.

NOTASI ATAP - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Notasi Rangka Atap



LANGKAH 22

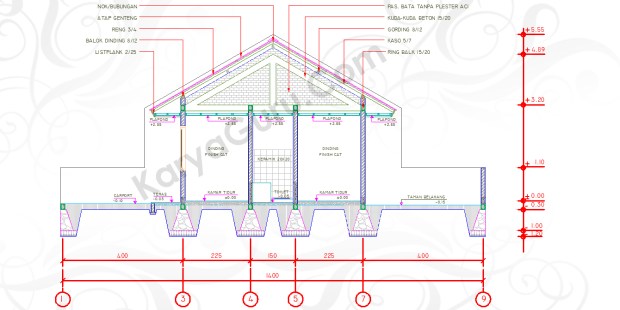

Buat DIMENSI UKURAN sesuai gambar dibawah ini. Beberapa perintah yang dapat Anda gunakan seperti DIMENSION LINEAR, DIMENSION  CONTINUE dan  DIMENSION  ORDINATE. Pengaturan angka, panah dan sebagainya pada dimensi yang sudah dibuat dapat di konfigurasi pada bagian FORMAT –  DIMENSION STYLE.

DIMENSI AS LEVEL - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Dimensi As Dinding dan Level Bangunan

Buat pula NOTASI AS dan LEVEL (warna merah) dengan bentuk sesuai gambar. Dalam proses pembuatan langkah ini perintah  draw  yang dapat digunakan antaralain:  LINECIRCLE, TEXT. Sedangkan perintah  modify  yang dapat digunakan diantaranya: COPYMOVE, HATCH.



LANGKAH 23

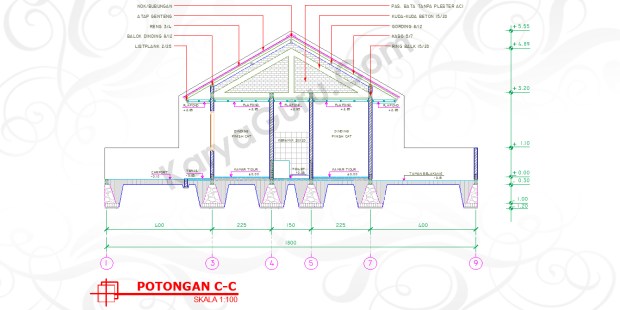

Langkah terakhir buat  JUDUL GAMBAR (warna merah) dengan menggunakan perintah TEXTLINE dan RECTANGLE. Atur sedemikian rupa sehingga hasilnya terlihat pada gambar berikut ini:

JUDUL GAMBAR - Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

Judul Gambar Potongan C-C

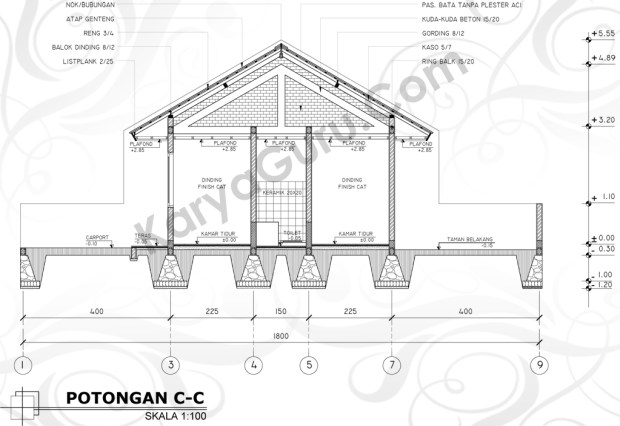

HASIL AKHIR GAMBAR POTONGAN C-C RUMAH TINGGAL

Tutorial Belajar AutoCAD Gambar Kerja Potongan C-C Rumah Tinggal ShopDrawing Section

………………………………………………………………………………………………………………
