Tutorial AutoCAD – Tugas CAD 5

Untuk latihan dasar AutoCAD 3D dengan primitive 3D Solids dapat mengikuti langkah-langkah berikut ini. Perintah 3D solid yang digunakan pada tutorial ini hanya Box, Wedge dan Cylinder. Kasusnya adalah model pisau crusher, dimana tutorial ini merupakan pertanyaan dari salah satu peserta kursus autocad 3d  yang disampaikan via email.

Ok mari kita mulai:

Langkah 1:

Klik menu DRAW > MODELING > BOX
Klik kiri di area gambar > pilih LENGTH dibagian command
Arahkan mouse ke sumbu x (kanan atas) > ketik 10 enter
Arahkan mouse ke sumbu y (kanan bawah) > ketik 8 enter
Arahkan mouse ke sumbu z (atas) > ketik 1.5 enter

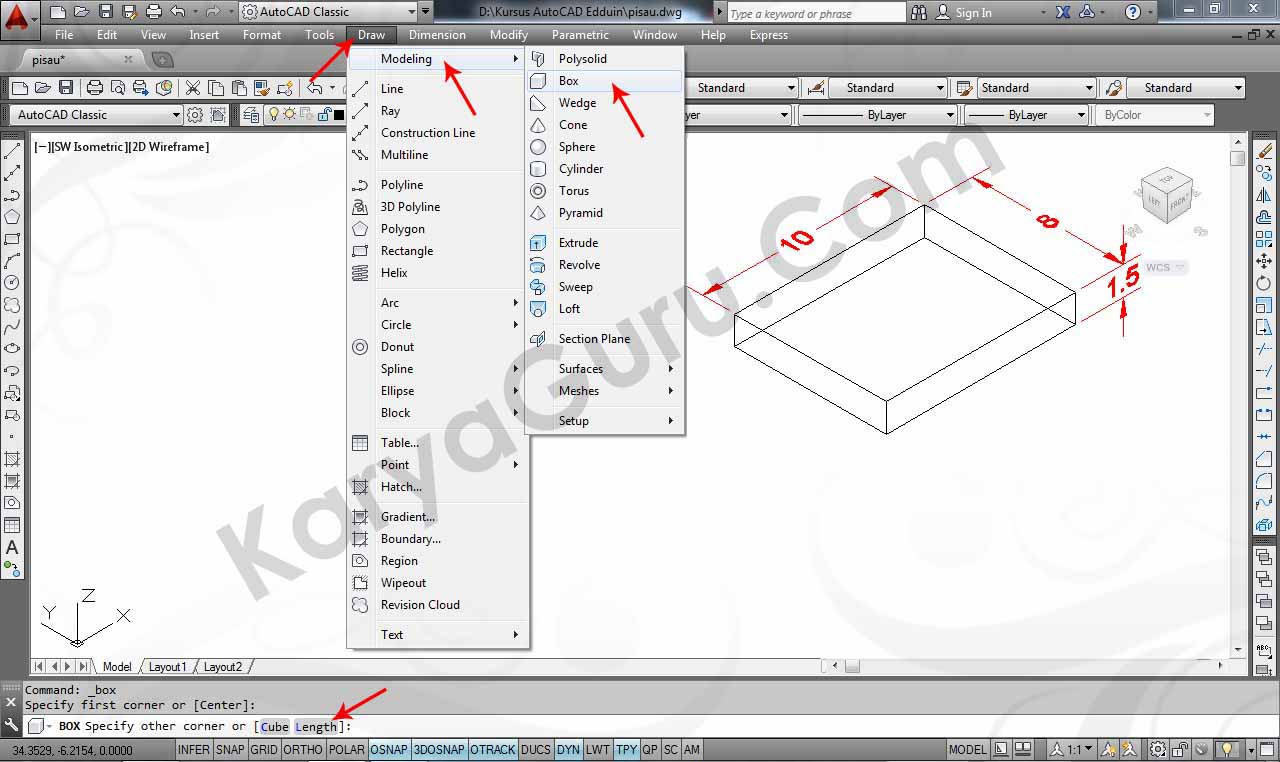

01 Tutorial AutoCAD Pisau Crusher - Box

Langkah 2:

Klik menu DRAW > MODELING > WEDGE
Klik kiri di pojok kiri bawah box > pilih LENGTH dibagian command
Arahkan mouse ke sumbu x (kiri bawah) > ketik 1 enter
Arahkan mouse ke sumbu y (kiri atas) > ketik 8 enter
Arahkan mouse ke sumbu z (atas) > ketik 1.5 enter

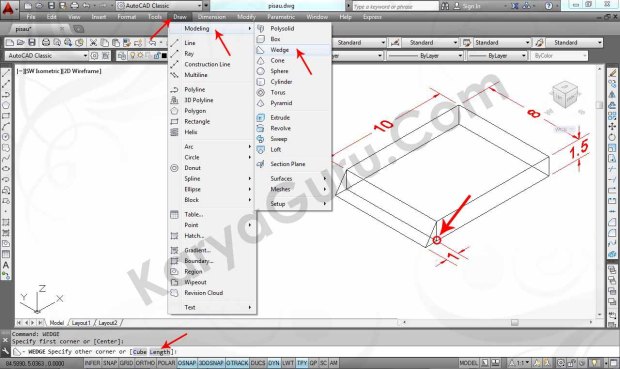

02 Tutorial AutoCAD Pisau Crusher - Wedge

Langkah 3:

Klik menu MODIFY > SOLID EDITING > UNION
Klik objek Box & Wedge enter

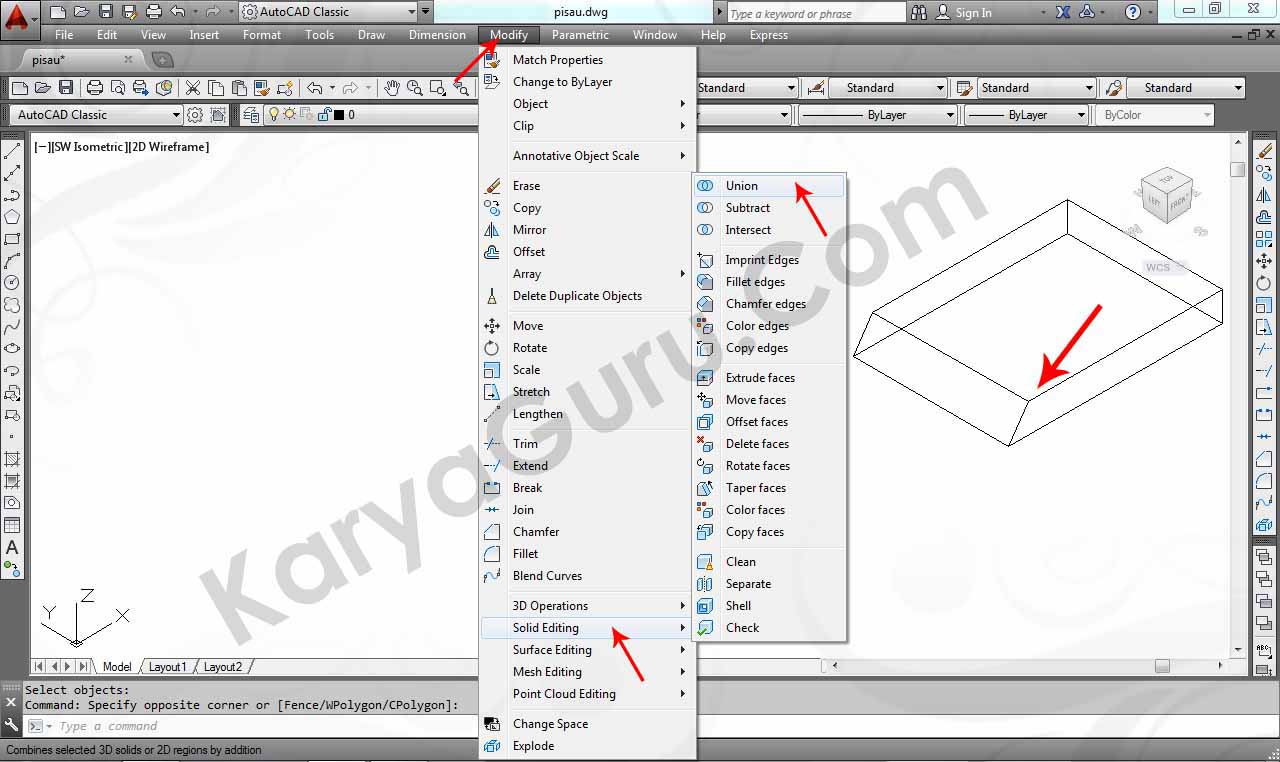

03 Tutorial AutoCAD Pisau Crusher - Union

Langkah 4:

Klik menu DRAW > MODELING > CYLINDER
Klik di pojok kanan atas > ketik 0.5 enter

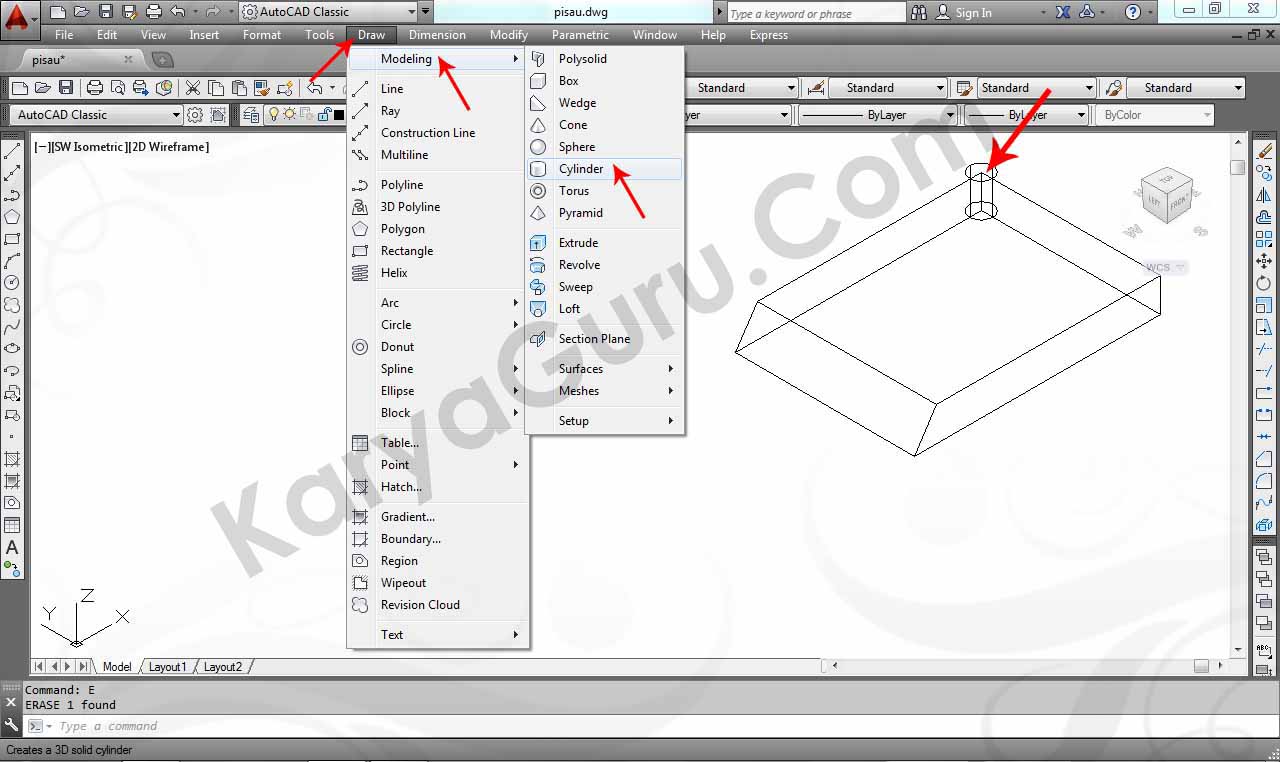

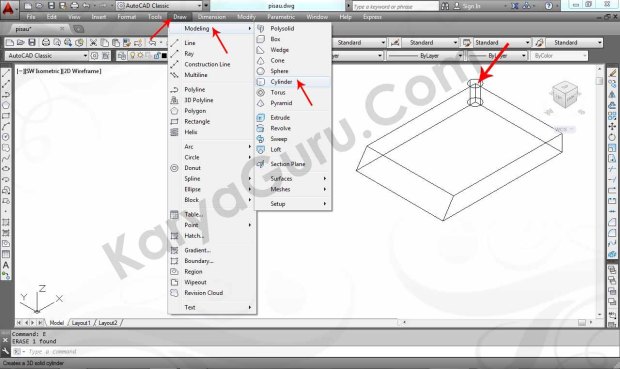

04 Tutorial AutoCAD Pisau Crusher - Cylinder

Langkah 5:

Klik obyek Cylinder
Klik menu MODIFY > MOVE > Klik obyek Cylinder
Arahkan mouse ke sumbu x (kiri bawah) > ketik 2 enter

Klik obyek Cylinder
Klik menu MODIFY > MOVE > Klik objek Cylinder
Arahkan mouse ke sumbu y (kanan bawah) > ketik 2 enter

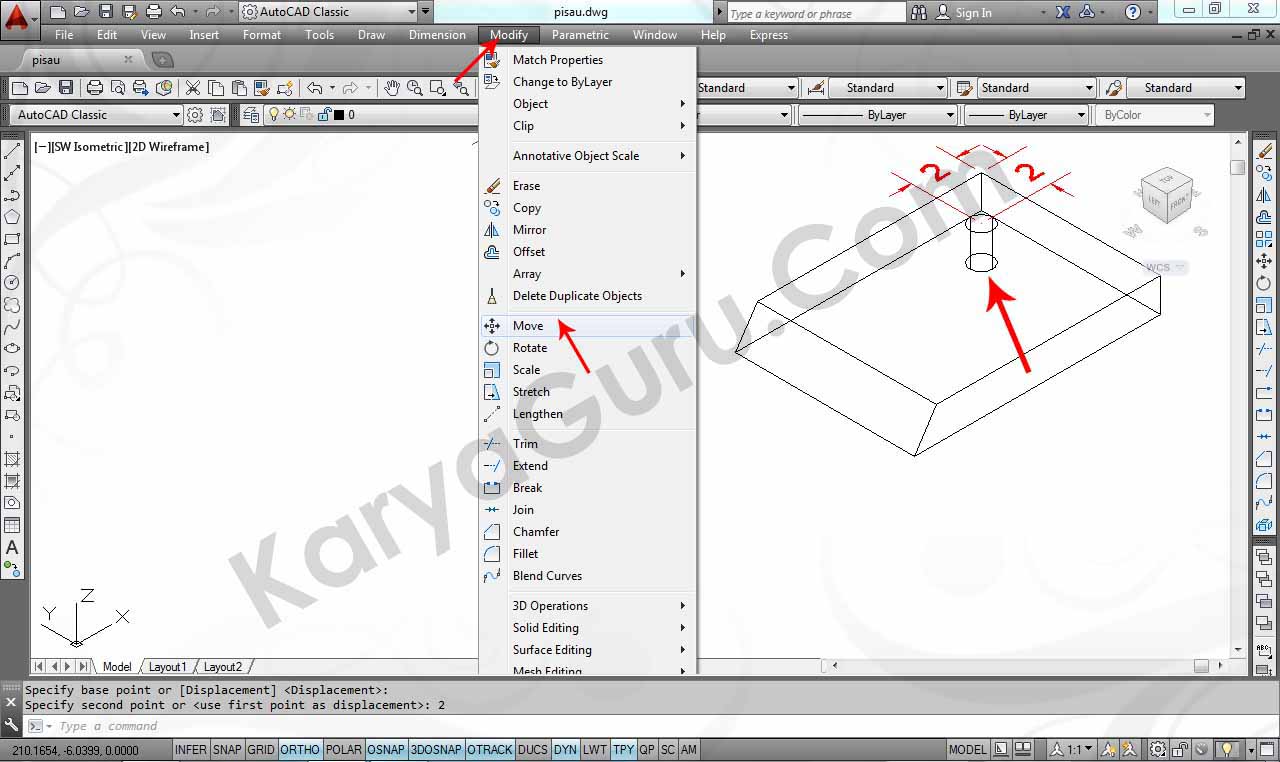

05 Tutorial AutoCAD Pisau Crusher - Move

Langkah 6:

Klik obyek Cylinder
Klik menu MODIFY > COPY > Klik obyek Cylinder
Arahkan mouse ke sumbu x (kiri bawah) > ketik 2 enter
Tekan tombol Esc

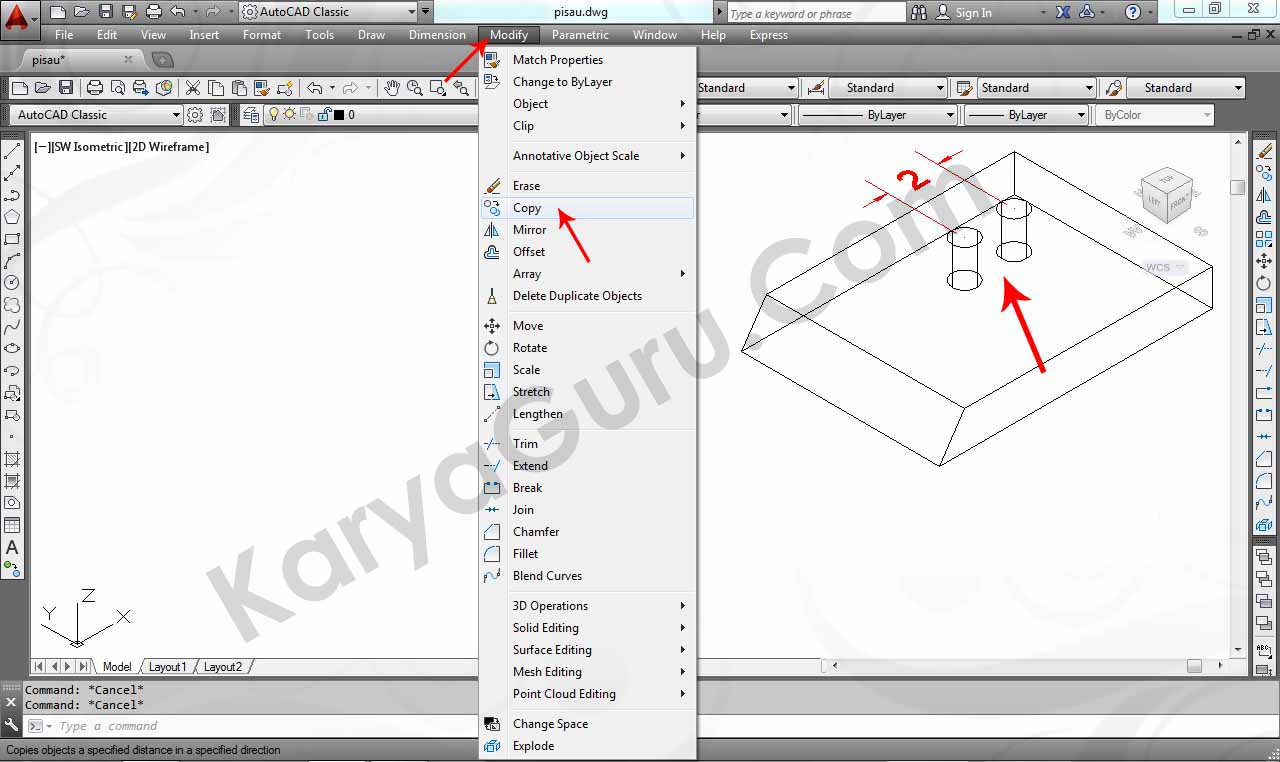

06 Tutorial AutoCAD Pisau Crusher - Copy

Langkah 7:

Klik menu DRAW > MODELING > BOX
Klik titik 1 2 3 seperti pada gambar

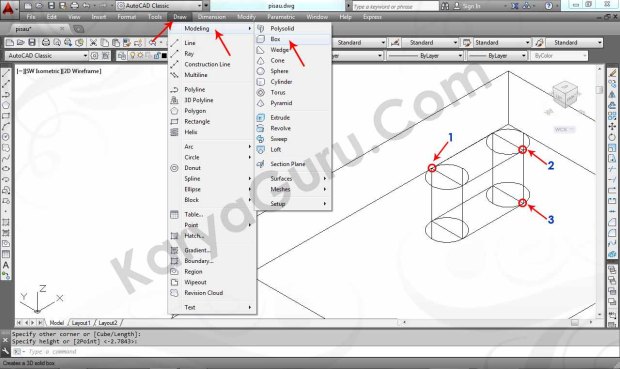

07 Tutorial AutoCAD Pisau Crusher - Box

Langkah 8:

Klik menu MODIFY > SOLID EDITING > UNION
Klik objek 2 Cylinder & Box enter

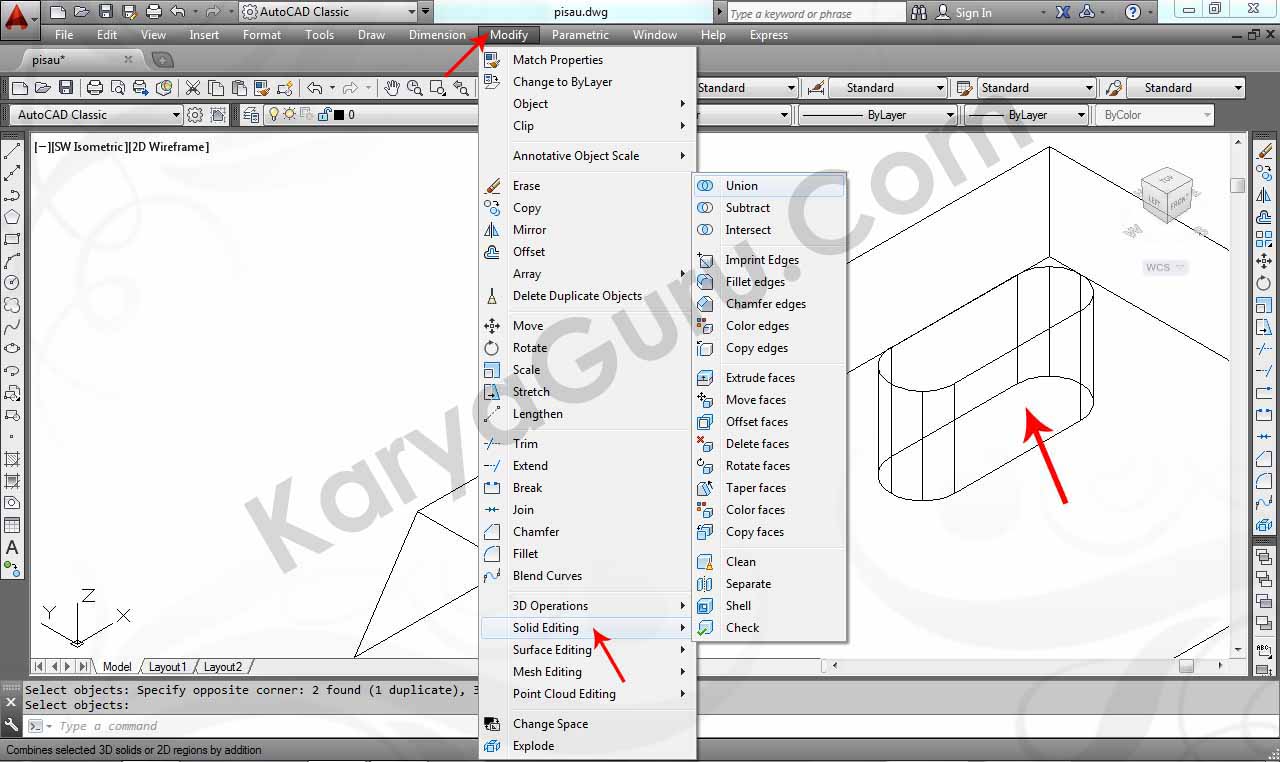

08 Tutorial AutoCAD Pisau Crusher - Union

Langkah 9:

Kik objek hasil penggabungan Cylinder & Box
Klik menu MODIFY > MIRROR
Klik titik Midpoint 1 & 2 enter

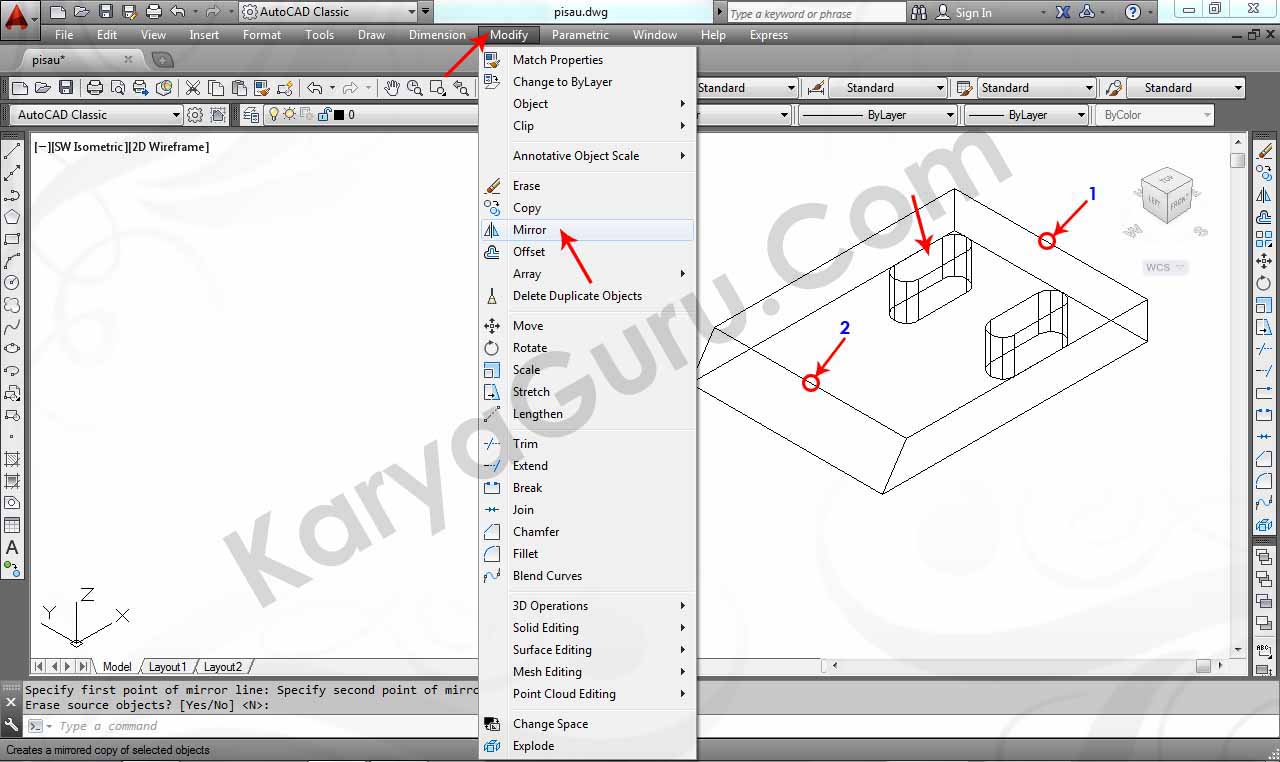

09 Tutorial AutoCAD Pisau Crusher - Mirror

Langkah 10:

Klik menu MODIFY > SOLID EDITING > SUBTRACT
Klik objek penggabungan Box & Wedge ( titik 1) enter
Klik objek penggabungan Box & Cylinder ( titik 2) enter

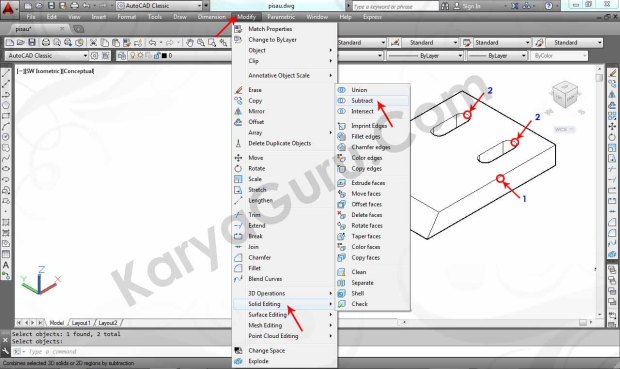

10 Tutorial AutoCAD Pisau Crusher - Subtract

Langkah 11:

Klik menu VIEW> VISUAL STYLES > CONCEPTUAL

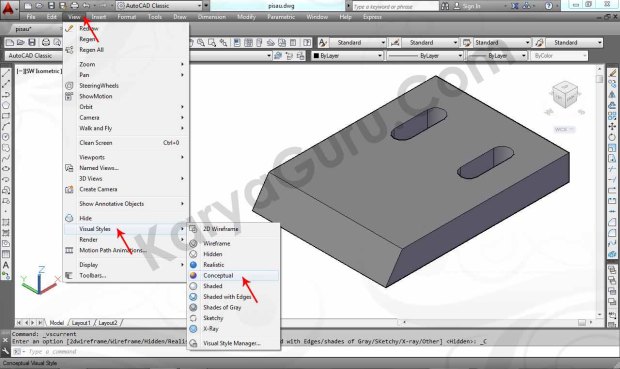

11 Tutorial AutoCAD Pisau Crusher - Visual Style Concept

………………………………………………………………………………………………………………
