Tutorial AutoCAD – Tugas CAD 6

Tutorial autocad untuk tugas CAD 6 ini melanjuti tutorial sebelumnya yang membahas penggunaan primitive 3D Solids. Perintah yang digunakan pada tutorial ini antara lain: sphere, cylinder, cone, box, union dan subtract.

Tutorial AutoCAD Primitive 3D Solid Mechanical Part

Ok mari kita mulai,………….

Langkah 1

Buatlah bentuk bola dengan diameter=15 menggunakan perintah sphere.

Tutorial AutoCAD SPHERE Mechanical Part

Langkah 2

Dari acuan titik tengah bola, buatlah bentuk tabung dengan diameter=10 dan tinggi=20 menggunakan perintah cylinder.

Tutorial AutoCAD CYLINDER Mechanical Part

Langkah 3

Lanjut, dari acuan titik tengah tabung pada bagian atas, buatlah bentuk cerucut dengan diameter bawah = 10 dan diameter atas = 7 serta tinggi kerucut = 7.5 , Anda dapat menggunakan perintah cone. untuk menyelesaikan langkah ini.

Tutorial AutoCAD CONE Mechanical Part

Langkah 4

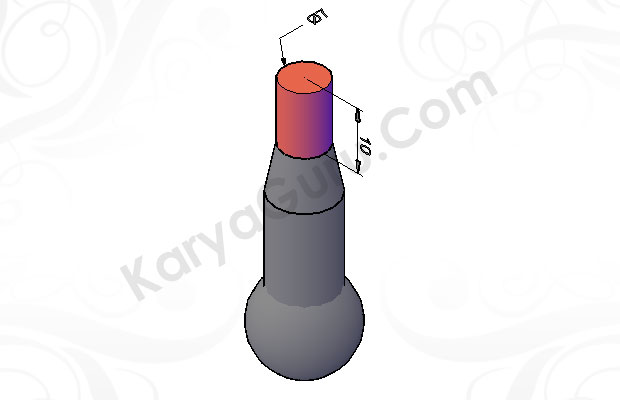

Kembali gunakan perintah cylinder untuk membuat bentuk tabung dengan acuan titik tengah cone pada bagian atas. Dimensi tabung berdiameter = 7 dengan tinggi = 10.

Tutorial AutoCAD CYLINDER - CYL Mechanical Part

Langkah 5

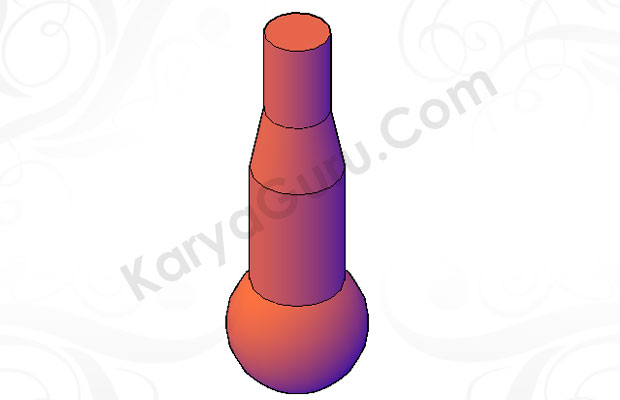

Gabungkan seluruh obyek yang sudah dibuat menjadi satu kesatuan dengan perintah union.

Tutorial AutoCAD UNION Mechanical Part

Langkah 6

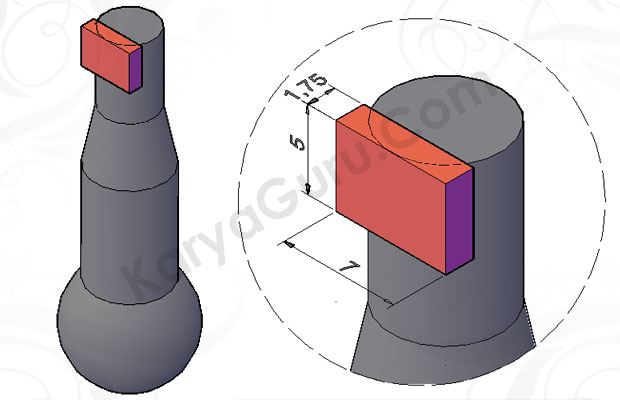

Untuk memodifikasi obyek yang sudah diselesaikan pada langkah 5, buatlah kotak pada bagian kiri-atas (obyek warna merah) dengan ukuran panjang=7 lebar=1.75 dan tinggi=5. Gunakan perintah box. untuk menyelesaikan langkah ini.

Tutorial AutoCAD BOX Mechanical Part

Langkah 7

Duplikasi obyek kotak yang sudah dibuat, pada bagian kanan-atas. Perintah modifikasi yang dapat digunakan seperti copy atau mirror. Maka hasilnya seperti terlihat pada gambar berikut ini.

Tutorial AutoCAD BOX MIRROR COPY Mechanical Part

Langkah 8

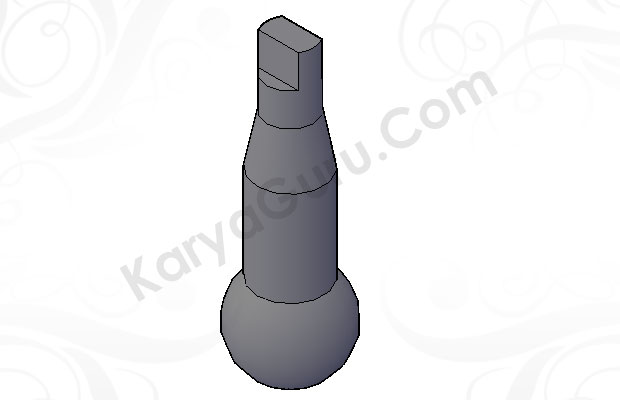

Gunakan perintah subtract untuk mengurangi bagian atas obyek dengan kedua kotak yang dibuat pada langkah 6 dan langkah 7.

Tutorial AutoCAD SUBTRACT Mechanical Part

Langkah 9

Untuk membuat lubang pada bagian yang sudah dikurangi pada hasil langkah sebelumnya, buatlah tabung seperti terlihat pada gambar (obyek warna merah) dengan ukuran diameter=7 dan panjang=3.5 . Gunakan perintah cylinder. untuk menyelesaikan langkah ini. Sebagai bantuan, gunakan perintah UCS atau aktifkan Dynamic UCS (F6) untuk mempermudah.

Tutorial AutoCAD CYLINDER CYL Mechanical Part

Langkah 10

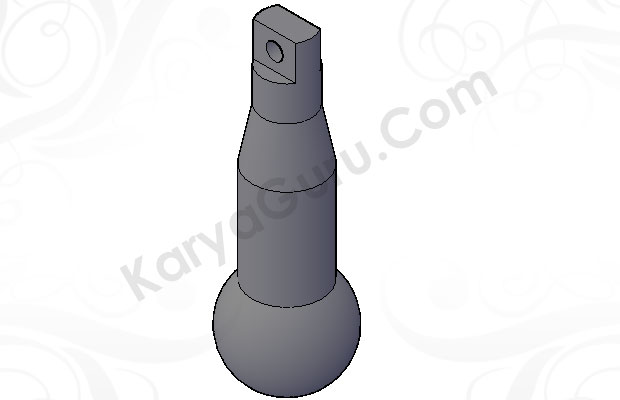

Gunakan perintah subtract untuk mengurangi obyek bagian atas dengan bentuk tabung yang dibuat pada langkah 9, sehingga hasilnya akan terlihat pada gambar dibawah ini.

Tutorial AutoCAD SUBTRACT CYLINDER Mechanical Part

Langkah 11

Buatlah kotak dengan perintah box yang berukuran panjang=15 lebar=3.5 dan tinggi=35 pada bagian depan dan belakang (obyek warna merah) seperti terlihat pada gambar berikut.

Tutorial AutoCAD BOX MIRROR Mechanical Part

Langkah 12

Kembali gunakan perintah subtract untuk mengurangi obyek dengan kedua kotak yang dibuat pada langkah 11.

Tutorial AutoCAD SUBTRACT BOX Mechanical Part

Langkah 13

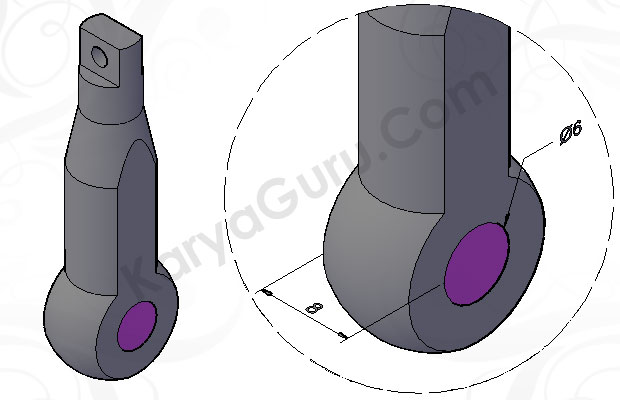

Untuk membuat lubang pada bagian bawah, buatlah tabung seperti terlihat pada gambar (obyek warna ungu) dengan ukuran diameter=6 dan panjang=8 . Gunakan perintah cylinder. untuk menyelesaikan langkah ini. Sebagai bantuan, gunakan perintah UCS atau aktifkan Dynamic UCS (F6) untuk mempermudah.

Tutorial AutoCAD CYLINDER_CYL Mechanical Part

Langkah 14

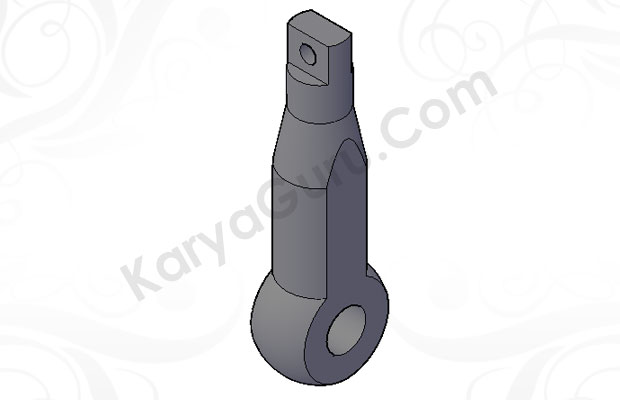

Akhiri latihan ini dengan menggunakan perintah subtract untuk mengurangi obyek dengan tabung yang sudah dibuat pada langkah 13. Dari langkah-langkah diatas, maka hasil akhir latihan untuk tugas cad 6 seperti pada gambar dibawah ini.

  Tutorial AutoCAD BOOLEAN PRIMITIVE Mechanical Part

Selamat mencoba !!!

………………………………………………………………………………………………………………
