Hari ini merupakan pertemuan terakhir untuk Kursus 2D & 3D Rendering AutoCAD Outdoor yang dilaksanakan di Hotel Ibis jakarta Tamarin. Peserta datang langsung dari tempat tinggalnya di Amsterdam – Belanda dan menginap selama 8 hari di jakarta hanya untuk belajar AutoCAD. Komunikasi via email sekitar satu bulan yang lalu untuk menentukan jadwal kursus private autocad dengan materi 2D & 3D Rendering untuk bidang Arsitektur.

Materi disesuaikan dengan latar belakang pendidikan peserta yang pernah belajar di ITB untuk jurusan arsitektur. Karena waktu dari peserta tidak banyak di jakarta, maka proses belajarnya setiap hari dari jam 09.00-14.30 dimana materi yang cukup banyak harus di kuasai dalam waktu singkat.



Lokasi belajar biasanya di outdoor area restaurant hotel ibis, dimana setiap pagi saya mendapatkan jatah sarapan di tempat tersebut (lumayaaaan… hehhee)

Ya namanya juga belajar.. terkadang suntuk datang dimana materi yang padat dan tempat yang itu-itu saja menjadi salah satu penyebabnya. Maka untuk mencari variasi suasana belajar,… McD Sarinah Thamrin menjadi tempat alternatif. Karena selain dekat dari hotel dimana peserta menginap, juga suasananya cukup mendukung.

Yang menjadi sedikit tantangan adalah peserta menggunakan Apple MacBook untuk belajarnya, dimana AutoCAD di Mac belum terlalu bagus terutama pada saat scaling material. Saya harus mencari trik untuk mengatasi masalah tersebut… dan ternyata AutoCAD for Mac tidak support scale material maka harus di skala untuk 3D Model-nya untuk mendapatkan komposisi material yang sesuai… baru di skala kembali pada ukuran sebenarnya.. repot dah.

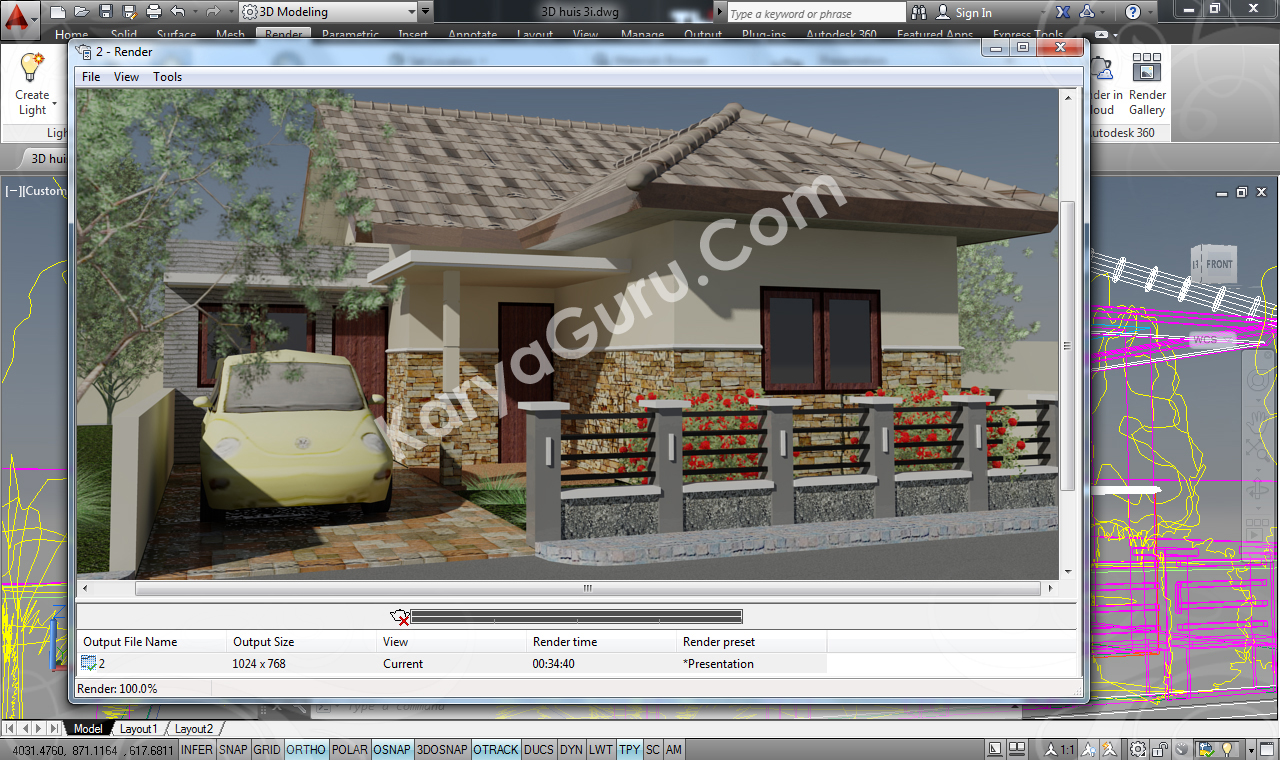

Sambil iseng, saya coba render dengan tambahan plugin RPC gratisan untuk AutoCAD. Ternyata lumayan menambah suasana natural pada hasil render di AutoCAD.

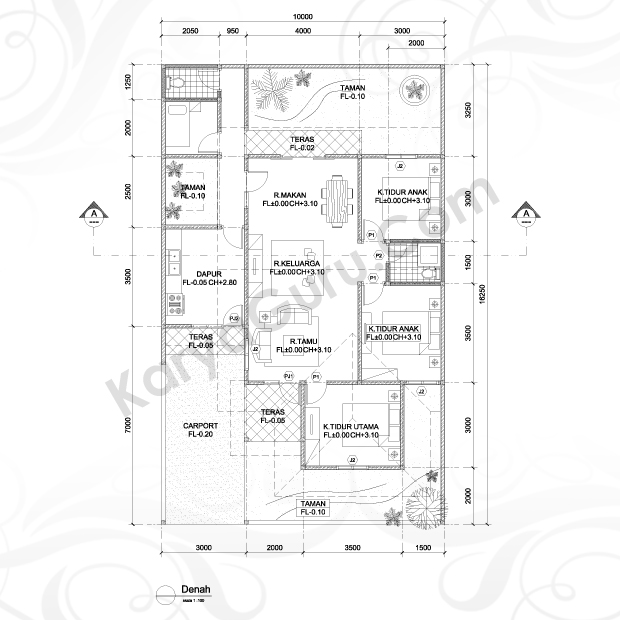

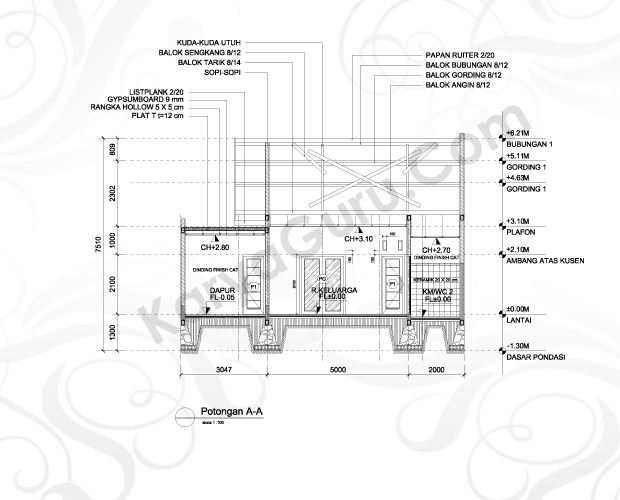

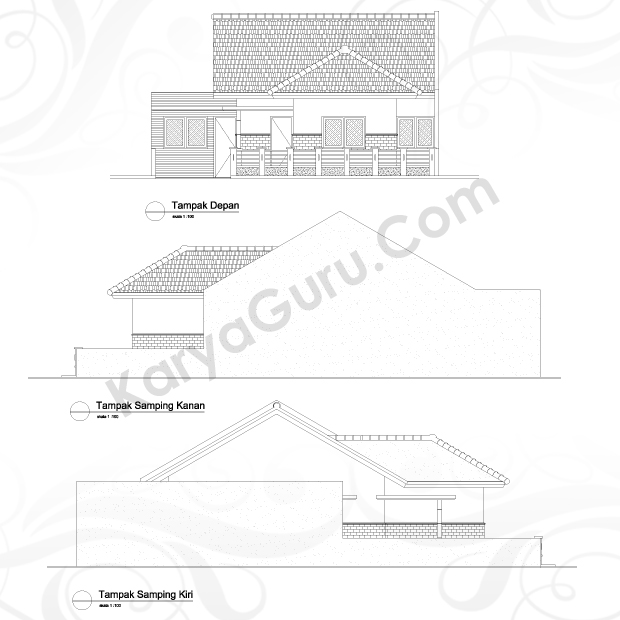

Untuk materi AutoCAD 2 Dimensi, dimulai dari membuat denah, tampak dan potongan dengan kasus rumah tinggal sederhana.

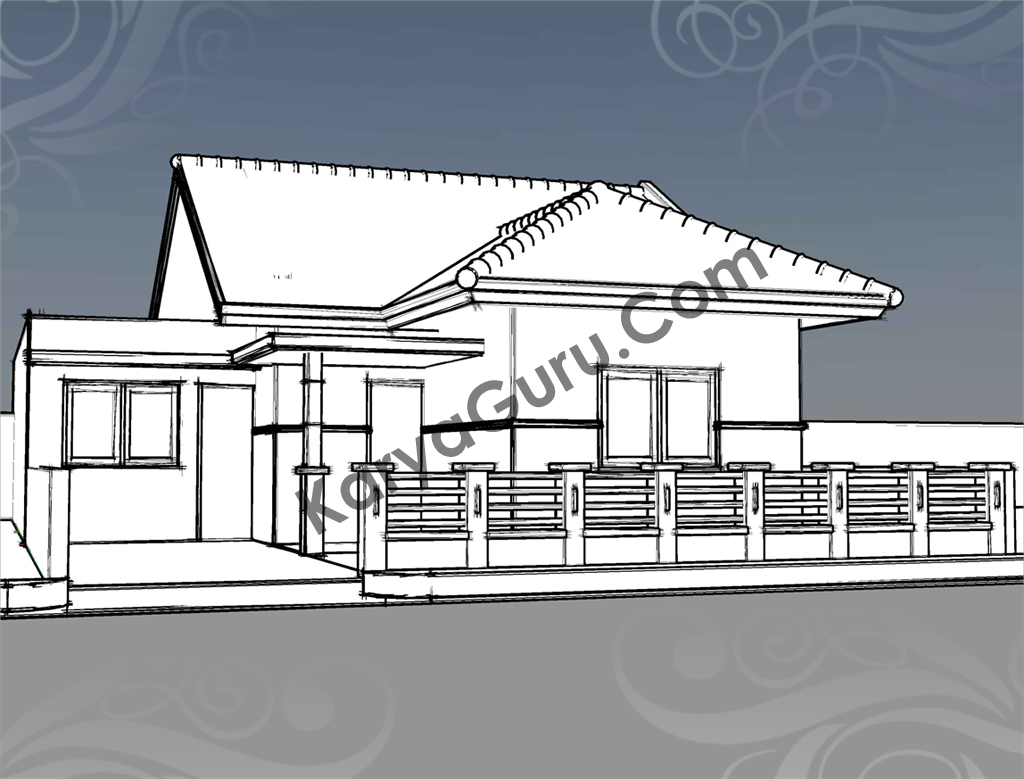

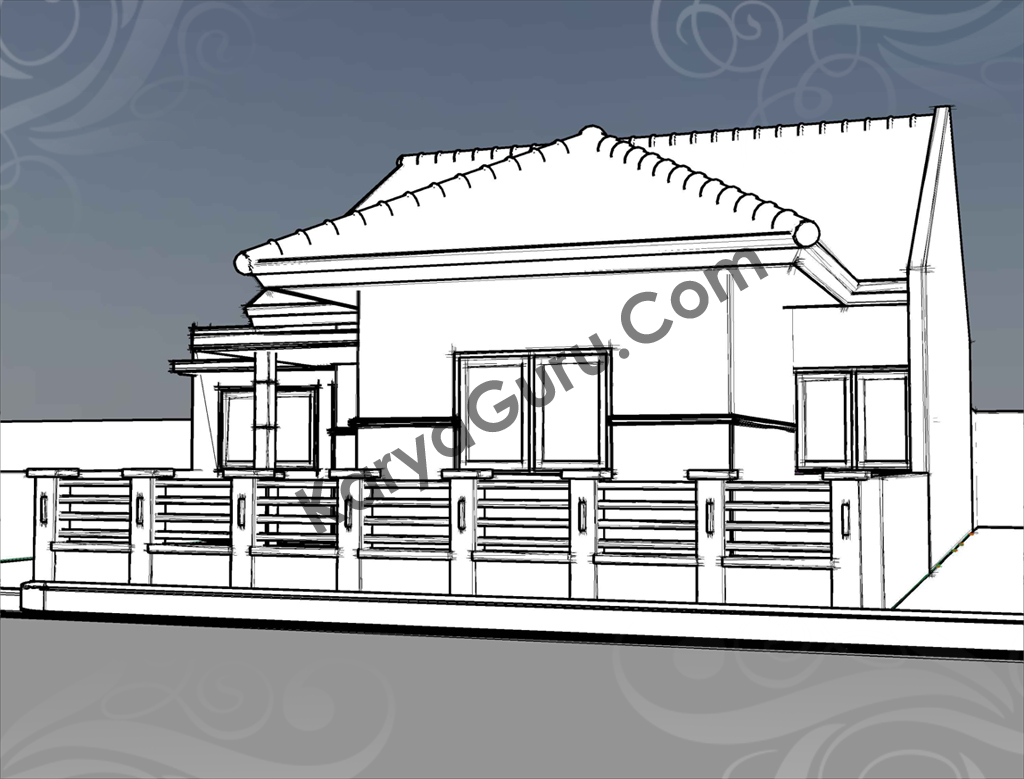

Untuk materi AutoCAD 3 Dimensi, melanjutkan proses 3d modeling dari denah yang sudah dibuat sebelumnya. Versi AutoCAD saat ini, ada fasilitas VisualStyle Sketchy untuk memperlihatkan gaya sketsa pada 3d model yang sudah kita buat… lebih gaya hehehhee

Dan proses terakhir adalah memberikan material dan pengaturan cahaya. Selanjutnya proses rendering autocad di mulai.

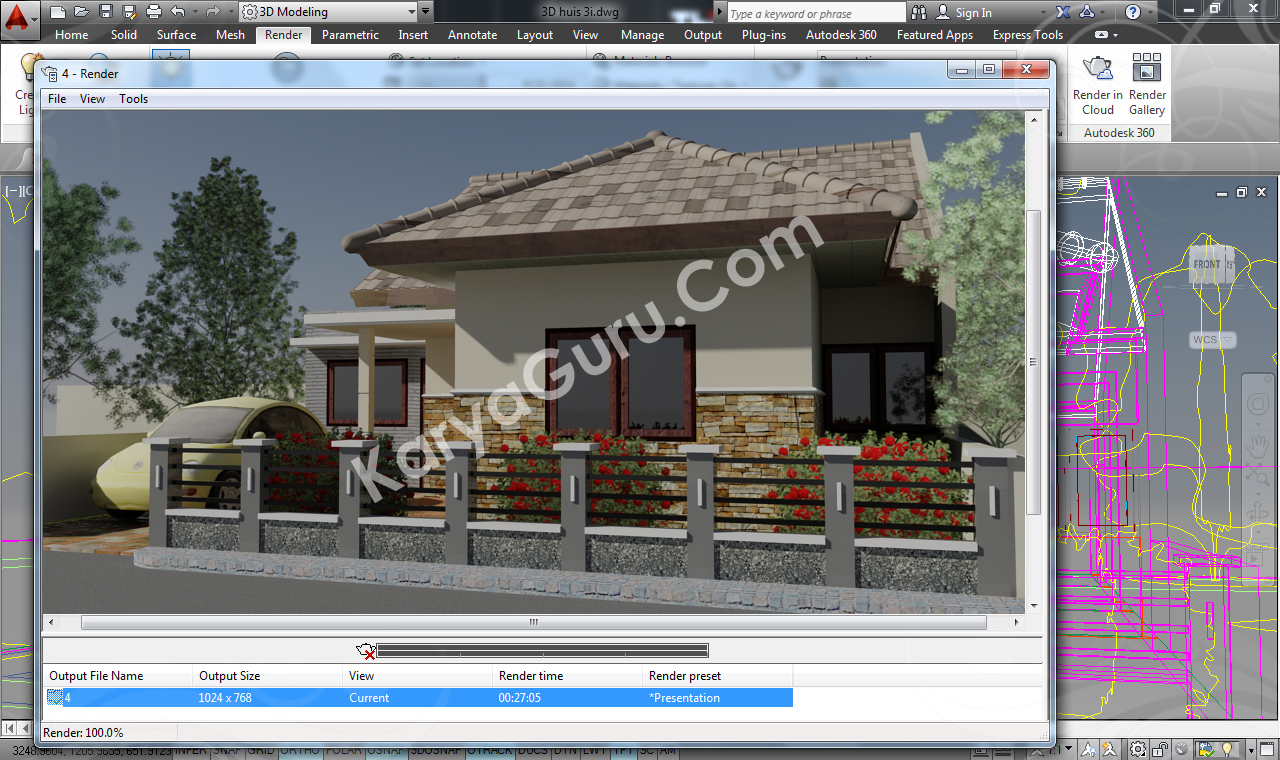

Hasil akhirnya seperti gambar berikut ini:

………………………………………………………………………………………………………………
