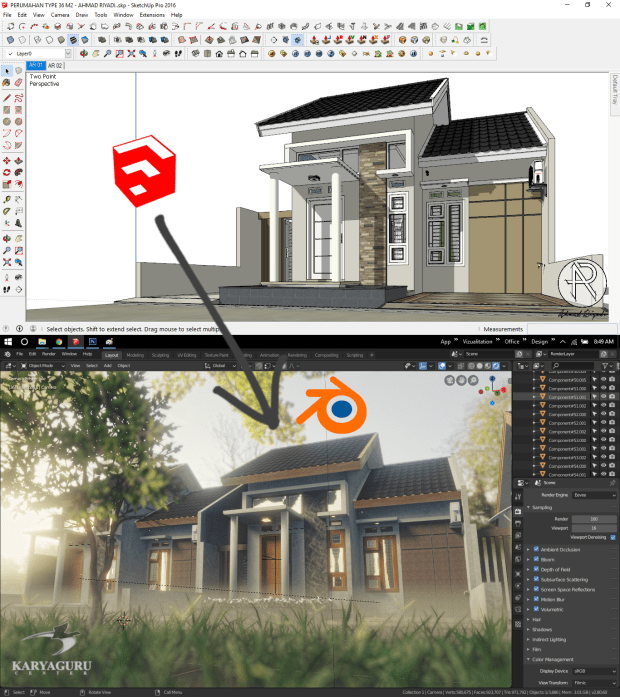

Sering kali saat mengerjakan pekerjaan rendering ataupun animasi di software Blender, kita membutuhkan file dari software Sketchup. Baik itu hanya ingin melengkapi obyek dengan hasil download dari warehouse sketchup ataupun memang karena sudah terbiasa membuat pemodelan 3D di sketchup, namun proses rendering / animasi akan di selesaikan menggunakan blender.

Pada tutorial  langkah-langkah import sketchup ke blender ini akan menjelaskan dari proses mendownload addon “Sketchup Importer”, menginstall addons tersebut di Blender hingga mengimport file sketchup ke Blender. Kerennya dari hasil tahap ini, materials dan camera yang sudah ada di Scene Sketchup akan terbawa ke Blender… sehingga akan mempercepat proses pekerjaan.

ok mari kita mulai!

Langkah 1:

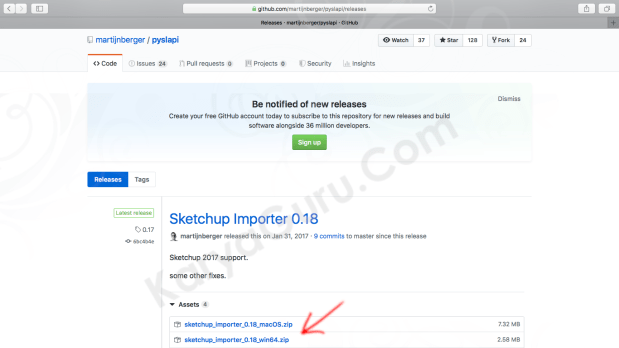

Silahkan ke halaman >> “https://github.com/martijnberger/pyslapi/releases” kemudian klik tautan “sketchup_importer_0.18_macOS.zip” jika anda menggunakan operating system macOS atau klik “sketchup_importer_0.18_win64.zip” jika anda menggunakan windows 64bit.



Langkah 2:

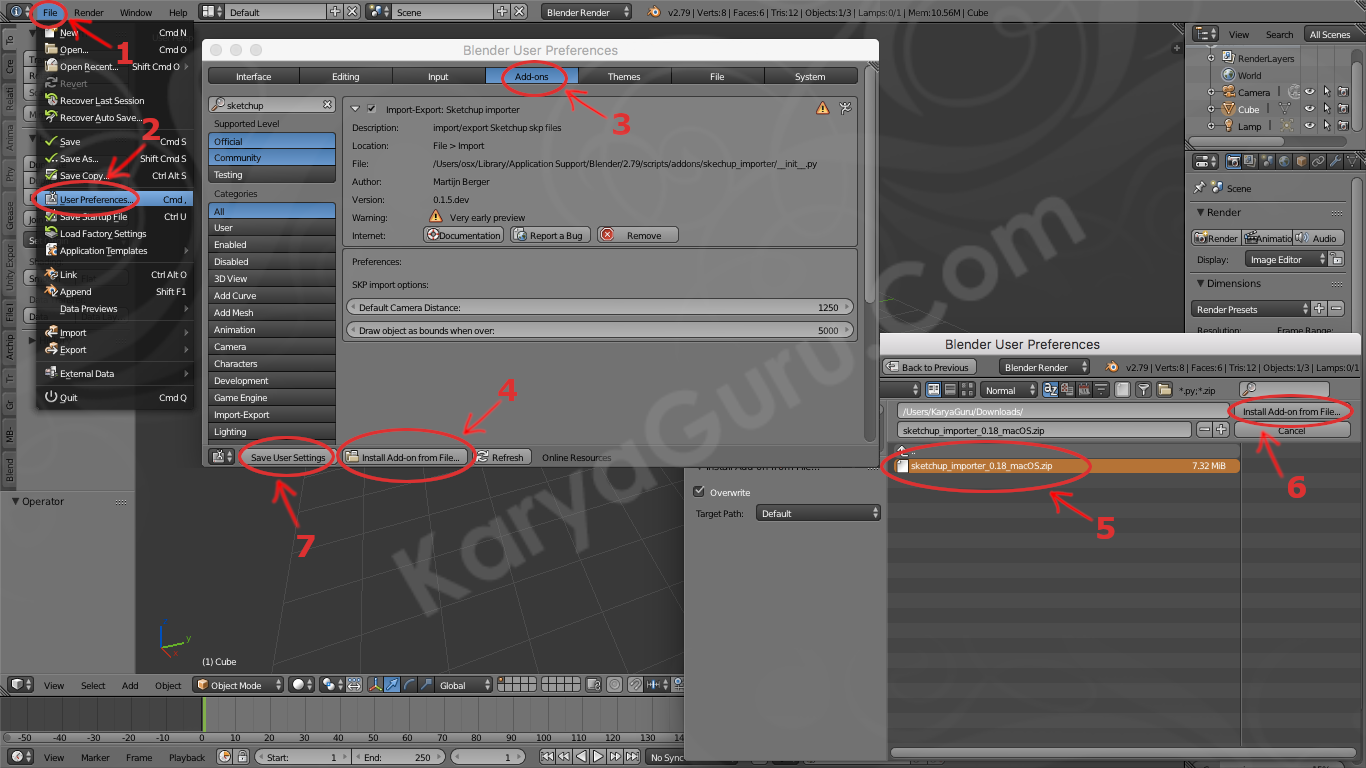

Jalankan software Blender 2.79, jika anda belum memilikinya silahkan download secara gratis di >> “https://www.blender.org/download“. Klik menu File > User Preferences maka akan muncul jendela baru, klik menu Add-ons pada bagian atas dilanjutkan dengan tekan tombol Install Add-on from file… yang berada dibagian bawah, arahkan ke folder dimana lokasi file hasil download dari langkah 1. Kemudian pilih file .zip tersebut, akhiri dengan klik tombol Save User Settings di area kiri bawah.



Langkah 3:

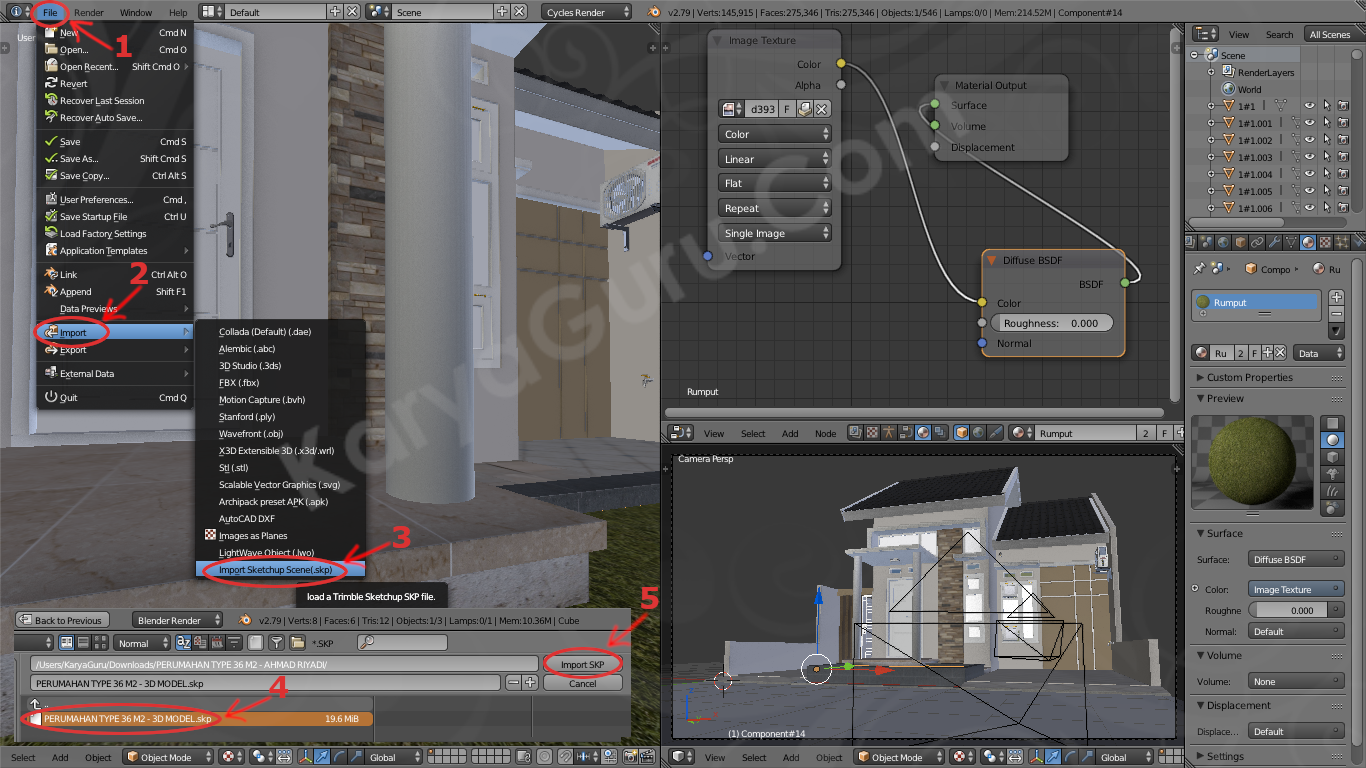

Untuk memasukan file sketchup di blender, silahkan klik menu File > Import > Import Sketchup Scene (.skp) … Arahkan ke folder dimana file sketchup berada, pilih file tersebut kemudian klik tombol “Import SKP” pada area kanan atas. Maka akan muncul obyek-obyek yang ada di scene sketchup berikut materials dan camera.

Selanjutnya silahkan anda lanjutkan pekerjaan editing di blender, seperti memposisikan obyek hasil import dengan Grab, mengubah ukuran dengan Scale, memutar obyek dengan Rotate. Tips untuk merubah obyek atau konfigurasi material akan lebih mudah jika obyek di sketchup menggunakan Component.. karena sekali anda merubah satu material pada component maka obyek-obyek yang sama dengan component tersebut akan berubah pula.

Beberapa informasi tambahan: addon Sketchup Importer untuk release terakhir hanya support sampai versi Sketchup 2017. Maka jika anda mendownload file .skp dari warehouse sketchup pilih versi 2017 atau versi sebelumnya. Begitu pula jika ada mengerjakan Pemodelan 3D di sketchup, silahkan di simpan dengan versi 2017 atau sebelumnya…

…. Oh iya addon ini pula berjalan sampai versi Blender 2.79, maka jika anda ingin mengerjakan proses realtime rendering menggunakan Eevee di  Blender 2.80… silahkan simpan file pekerjaan dari blender 2.79 kemudian buka kembali dengan blender 2.80 …

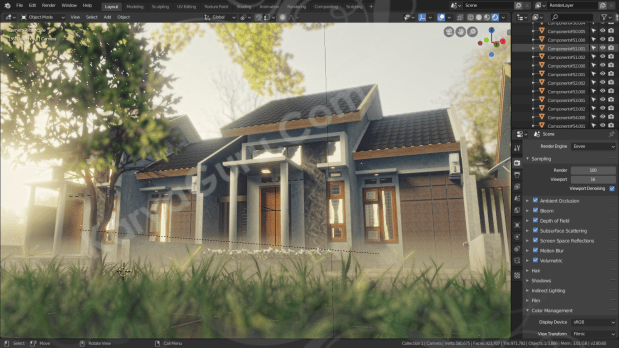

Gambar dibawah ini hasil dari pekerjaan import file sketchup kemudian di rubah materials dan ditambahkan obyek rumput, pohon dan kabut. Jika sempat akan dibuat tutorial lanjutan dari tutorial ini

Ok sekian dulu… semoga bermanfaat… salam

Nb: file sketchup di tutorial ini berasal dari saudara AHMAD RIYADI yang dikirimkan via email ke admin@karyaguru.com untuk di ujicoba… terimakasih banyak kawan!

………………………………………………………………………………………………………………
