Tutorial AutoCAD Rendering Bangunan Bertingkat – Bagian 2 (Penerapan Material)

Pada tutorial ini digunakan autocad versi 2014, jika ada perbedaan dalam tata letak icon dengan versi autocad yang Anda gunakan silahkan disesuaikan menurut versi masing-masing. Tutorial ini merupakan salah satu dari tutorial berseri yang dapat Anda dapatkan keseluruhan tutorialnya di bagian pertamakeduaketiga dan keempat.

Untuk file 3d model format autocad .dwg sebagai bahan pendukung belajar, silahkan download >> di sini <<

00-tutorial-autocad-rendering-bangunan-bertingkat-bagian-2-penerapan-material

LANGKAH 1

Silahkan klik tab Home pada ribbon kemudian aktifkan layer Atap genteng pada bagian Layers yang terletak di ribbon sebelah kanan seperti terlihat pada gambar dibawah ini.

54-layers-workspace-switching-3d-modeling-autocad-tutorial

LANGKAH 2

Matikan semua layer yang ada kecuali untuk layer Atap genteng, sehingga hanya obyek atap berbentuk limas dan nok yang terlihat seperti pada gambar berikut.

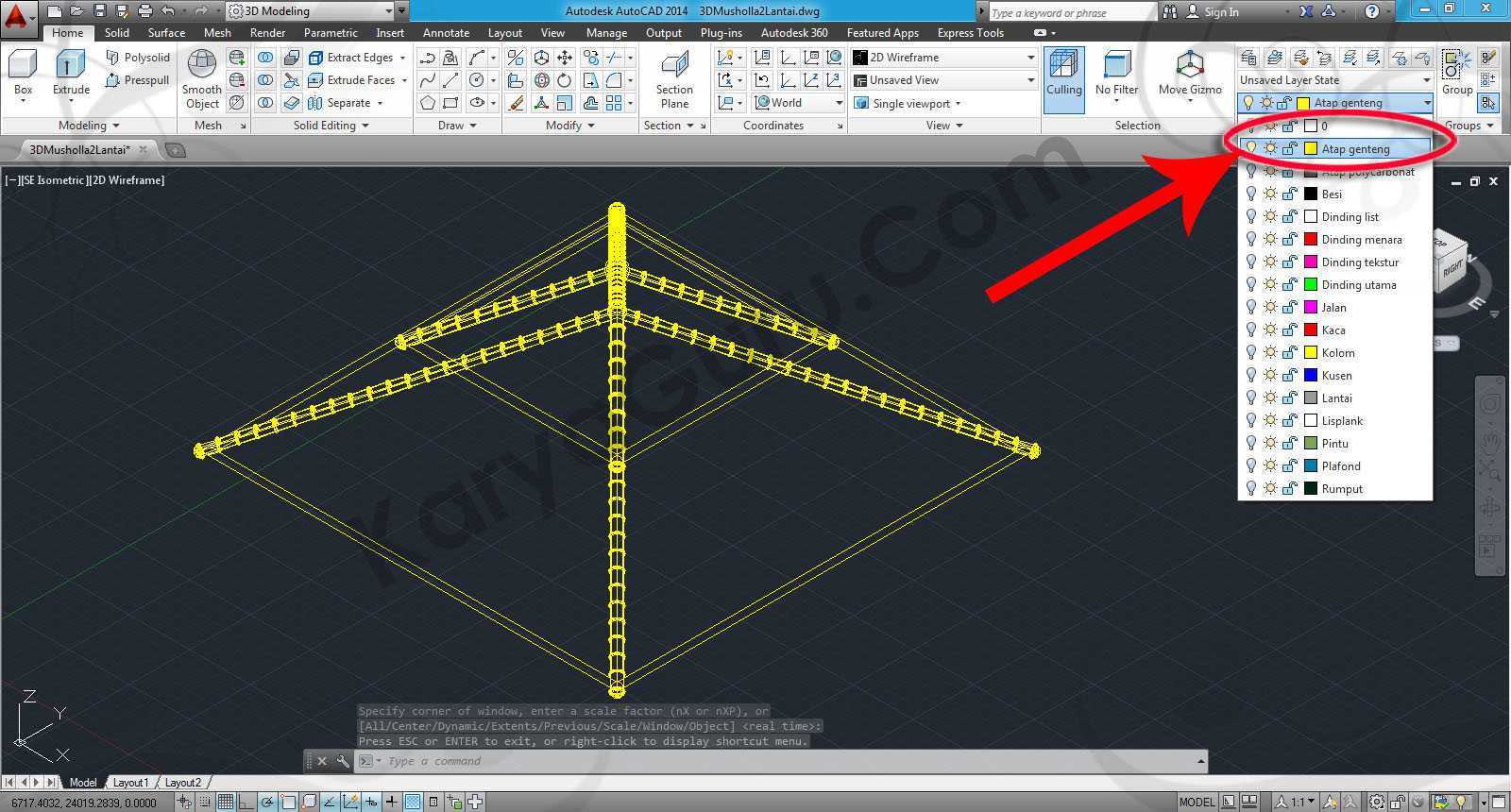

55-layers-atap-genteng-workspace-switching-3d-modeling-autocad-tutorial

LANGKAH 3

Untuk memunculkan kembali jendela Materials Browser, silahkan pilih tab Render kemudian klik icon Materials Browser yang terletak pada bagian Materials.

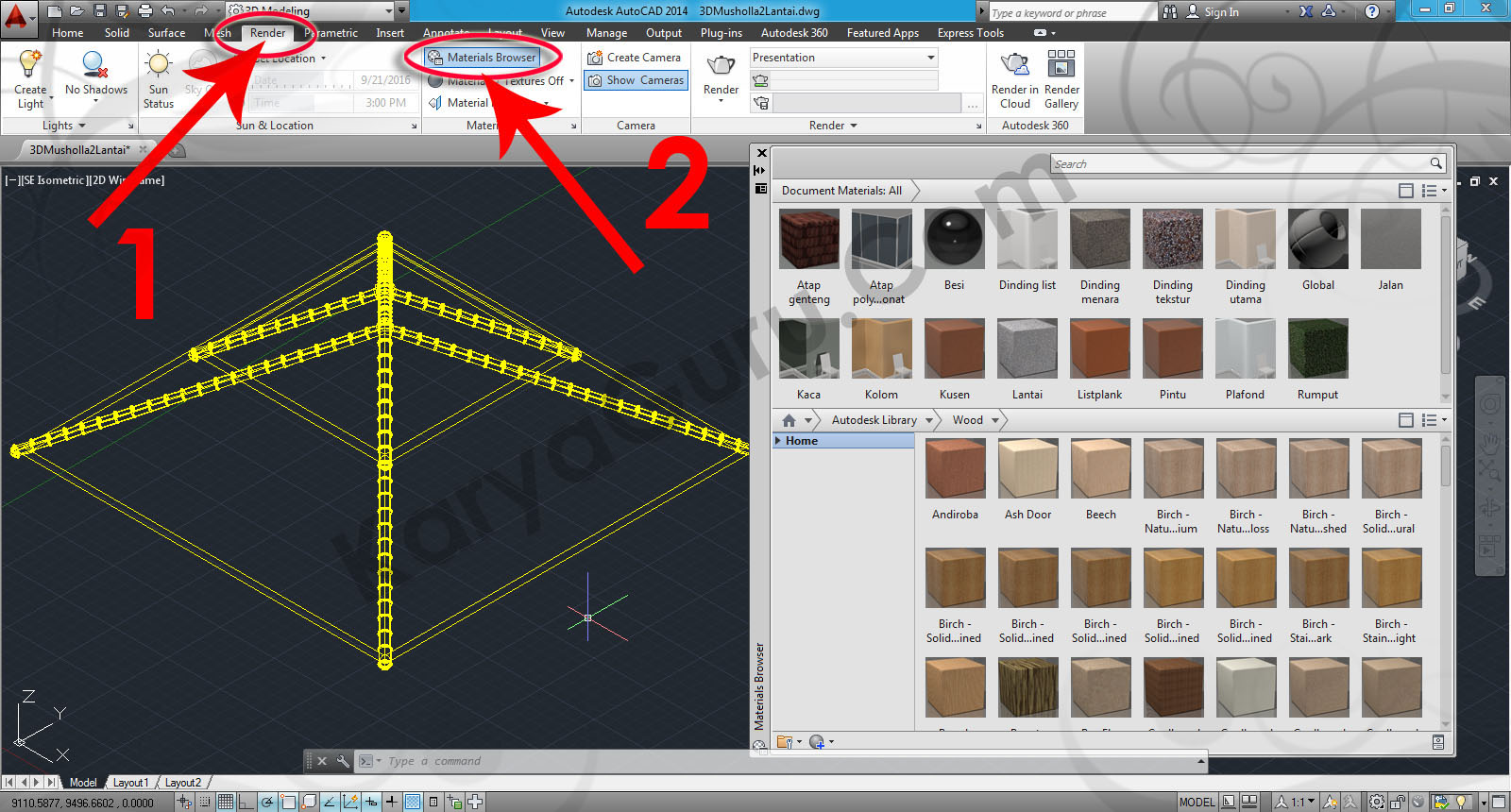

56-render-material-browser-autocad-tutorial

LANGKAH 4

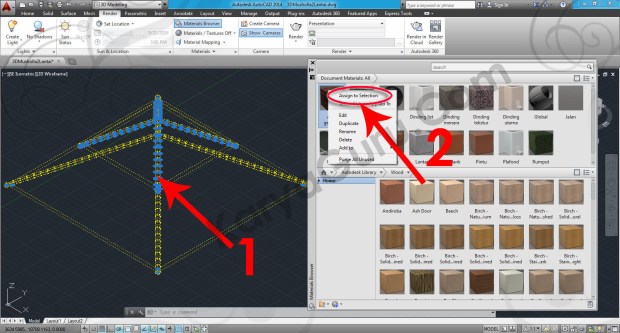

Untuk menerapkan material pertama silahkan seleksi seluruh obyek Atap. Kemudian klik kanan pada jenis material Atap genteng dan pilih Assign to Selection seperti terlihat pada gambar berikut ini.

57-assign-to-selection-roofing-spanish-tile-red-3-material-browser-autocad-tutorial

LANGKAH 5

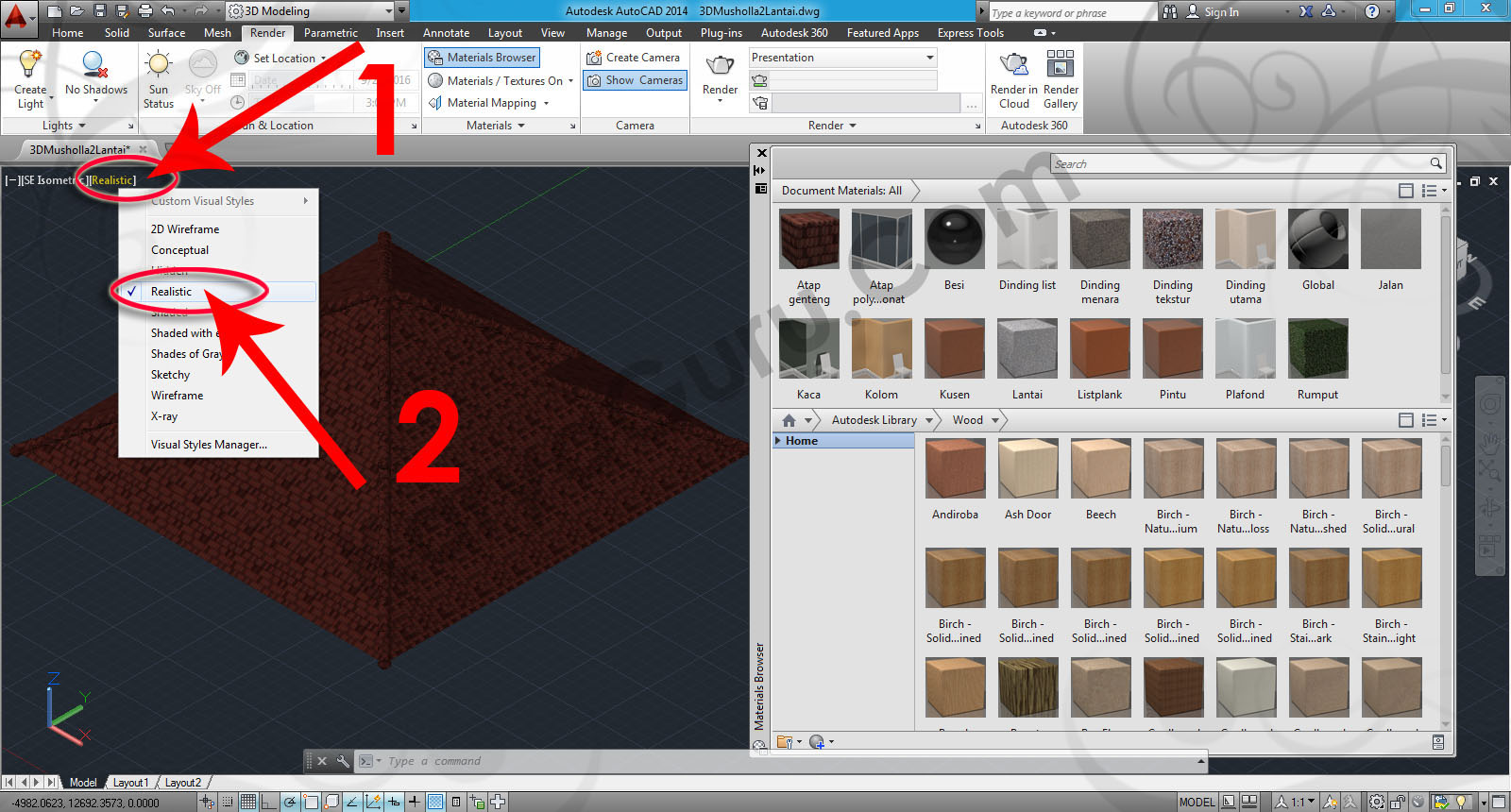

Pilih tampilan Realistic pada bagian Visual Style Controls yang terletak di kanan atas area kerja. Maka akan terlihat jenis material Atap genteng sudah di aplikasikan pada seluruh obyek Atap. Anda pun dapat mengetikan perintah VS <enter> R <enter> sebagai shortcut keyboard-nya.

58-visual-style-realistic-autocad-tutorial

LANGKAH 6

Seleksi kedua obyek Nok pada bagian atas atap besar dan kecil, kemudian klik icon Material Mapping dan pilih Spherical.

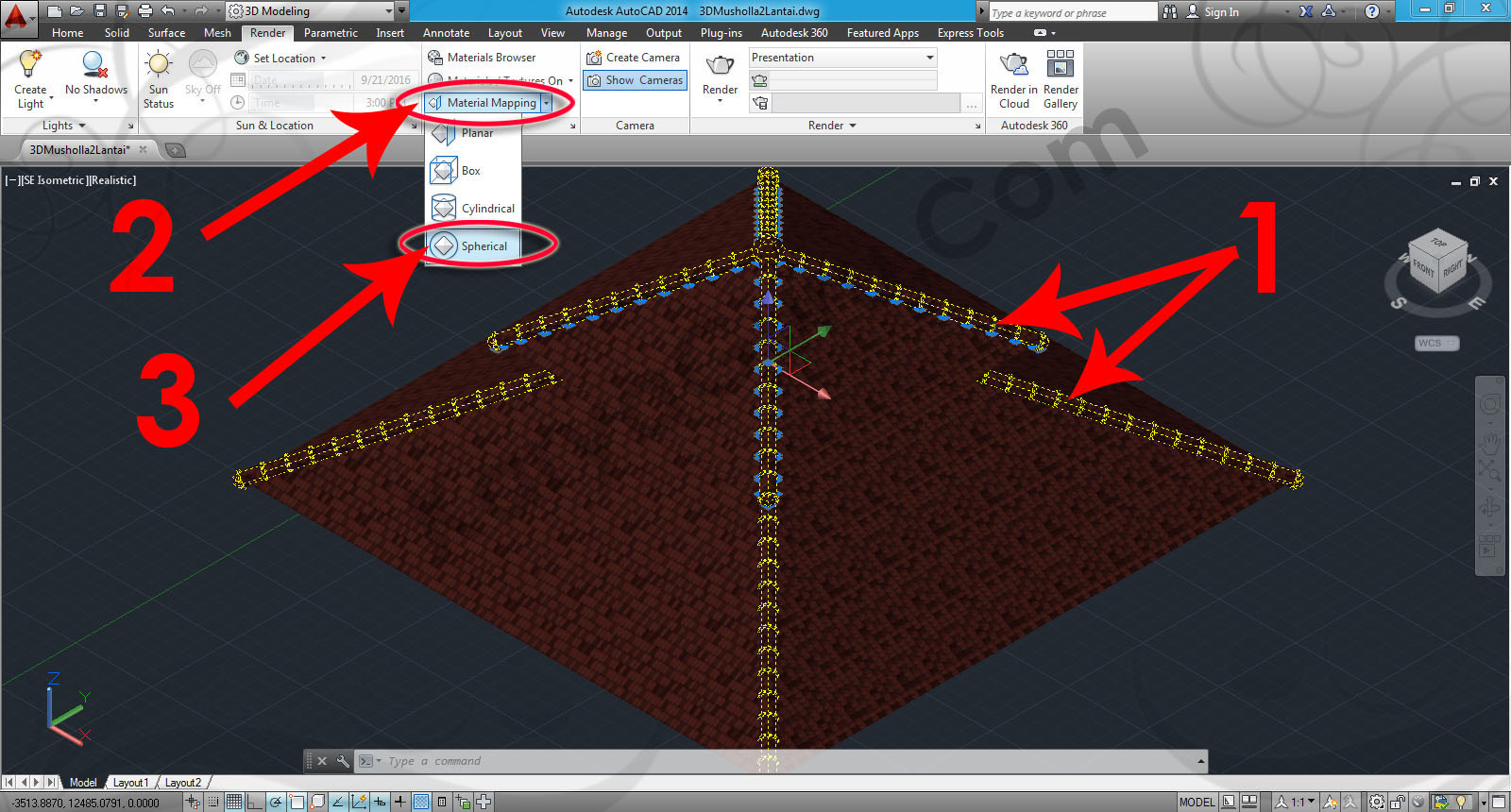

59-material-mapping-spherical-autocad-tutorial

LANGKAH 7

Silahkan tekan tombol Enter pada keyboard untuk menyelesaikannya tahap ini.

60-accept-the-mapping-material-autocad-tutorial

LANGKAH 8

Untuk menerapkan material kedua silahkan ke tab Home, nyalakan & aktifkan layer Atap polycarbonat kemudian matikan layer lainnya. Seleksi seluruh obyek Atap polycarbonat tersebut, klik kanan pada jenis material Atap polycarbonat di jendela Materials Browser dan pilih Assign to Selection.

61-assign-to-selection-glass-glazing-spandrel-material-browser-tutorial-autocad-3d

Agar kerja komputer tidak terlalu berat, disarankan rubah Visual Style ke 2D Wireframe. Anda dapat menggunakan perintah VS <enter> 2 <enter> untuk shortcut keyboard.

LANGKAH 9

Untuk menerapkan material ketiga, nyalakan & aktifkan layer Besi kemudian matikan layer lainnya. Seleksi seluruh obyek Besi tersebut, kemudian klik kanan pada jenis material Besi di jendela Materials Browser dan pilih Assign to Selection seperti terlihat pada gambar.

62-assign-to-selection-metal-chrome-polished-material-browser-tutorial-autocad-3d

LANGKAH 10

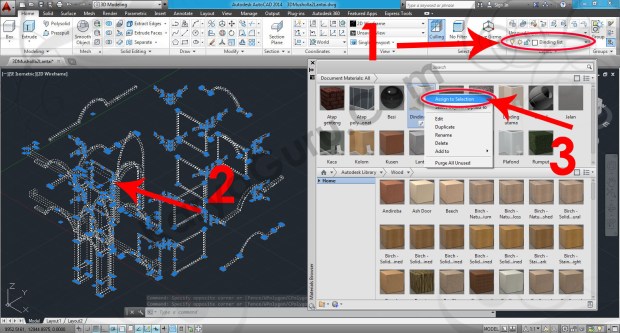

Untuk menerapkan material keempat silahkan nyalakan & aktifkan layer Dinding list dan matikan layer lainnya. Seleksi seluruh obyek Dinding list tersebut, kemudian klik kanan pada jenis material Dinding list di jendela Materials Browser dan pilih Assign to Selection.

63-assign-to-selection-wall-paint-matte-white-material-browser-tutorial-autocad-3d

LANGKAH 11

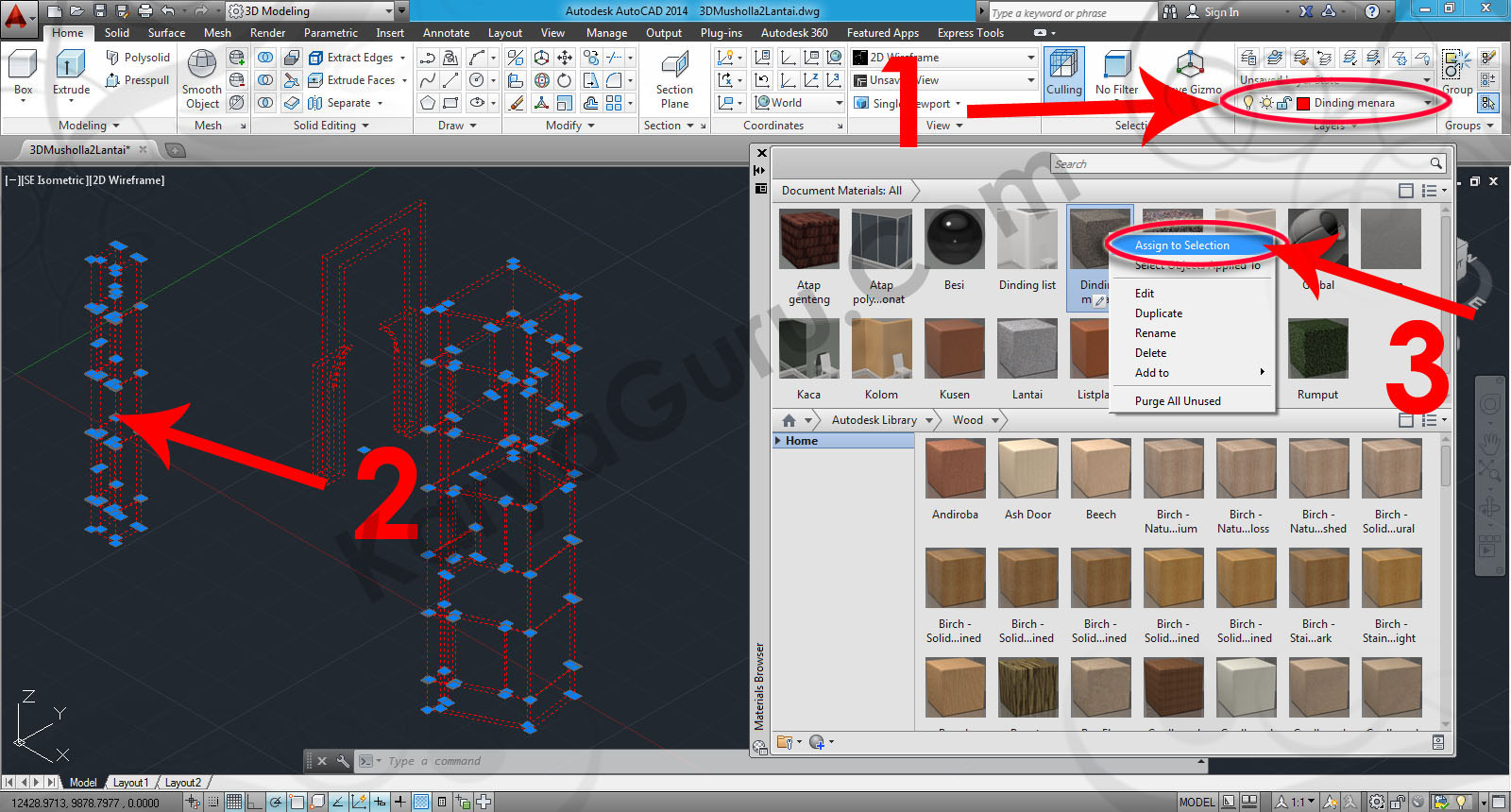

Untuk menerapkan material kelima, nyalakan & aktifkan layer Dinding menara kemudian matikan layer lainnya. Seleksi seluruh obyek Dinding menara, kemudian klik kanan pada jenis material Dinding menara di jendela Materials Browser dan pilih Assign to Selection seperti terlihat pada gambar.

64-assign-to-selection-concrete-cast-in-place-exposed-aggregate-medium-material-browser-tutorial-autocad-3d

LANGKAH 12

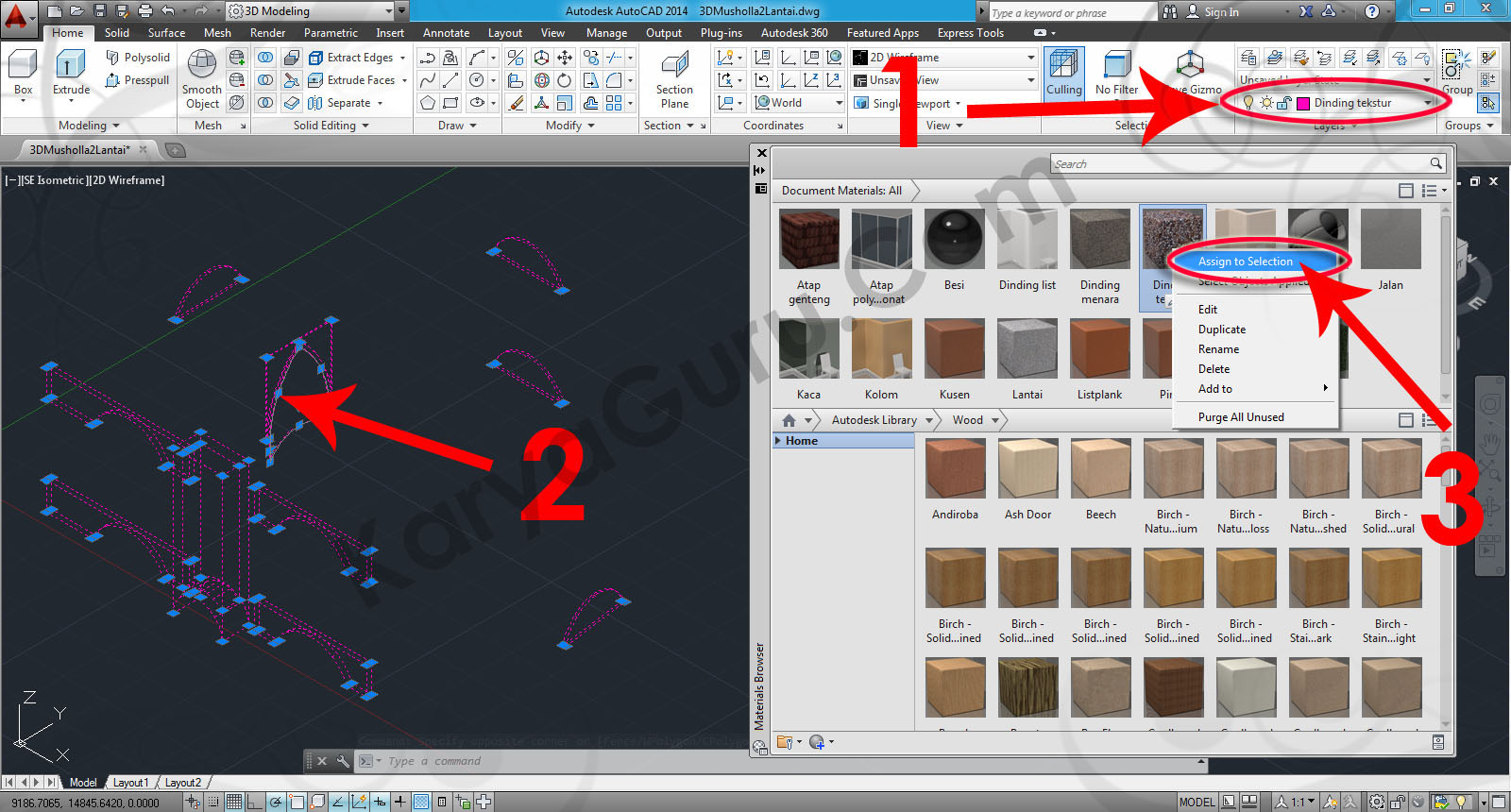

Untuk menerapkan material keenam silahkan nyalakan & aktifkan layer Dinding tekstur dan matikan layer lainnya. Seleksi seluruh obyek Dinding tekstur, kemudian klik kanan pada jenis material Dinding tekstur di jendela Materials Browser dan pilih Assign to Selection.

65-assign-to-selection-stone-exposed-aggregate-material-browser-tutorial-autocad-3d

LANGKAH 13

Untuk menerapkan material ketujuh, nyalakan & aktifkan layer Dinding utama kemudian matikan layer lainnya. Seleksi seluruh obyek Dinding utama, klik kanan pada jenis material Dinding utama di jendela Materials Browser dan pilih Assign to Selection.

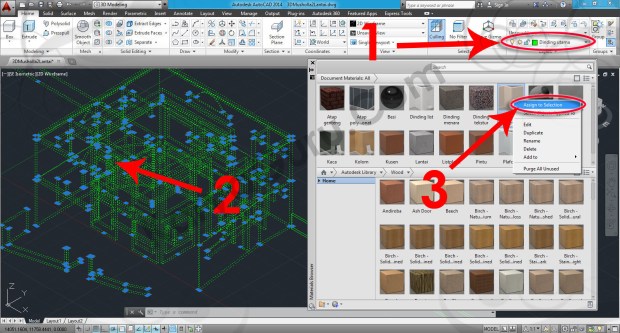

66-assign-to-selection-stucco-exterior-beige-material-browser-tutorial-autocad-3d

LANGKAH 14

Untuk menerapkan material kedelapan silahkan nyalakan & aktifkan layer Jalan dan matikan layer lainnya. Seleksi seluruh obyek Jalan tersebut, kemudian klik kanan pada jenis material Jalan di jendela Materials Browser dan pilih Assign to Selection.

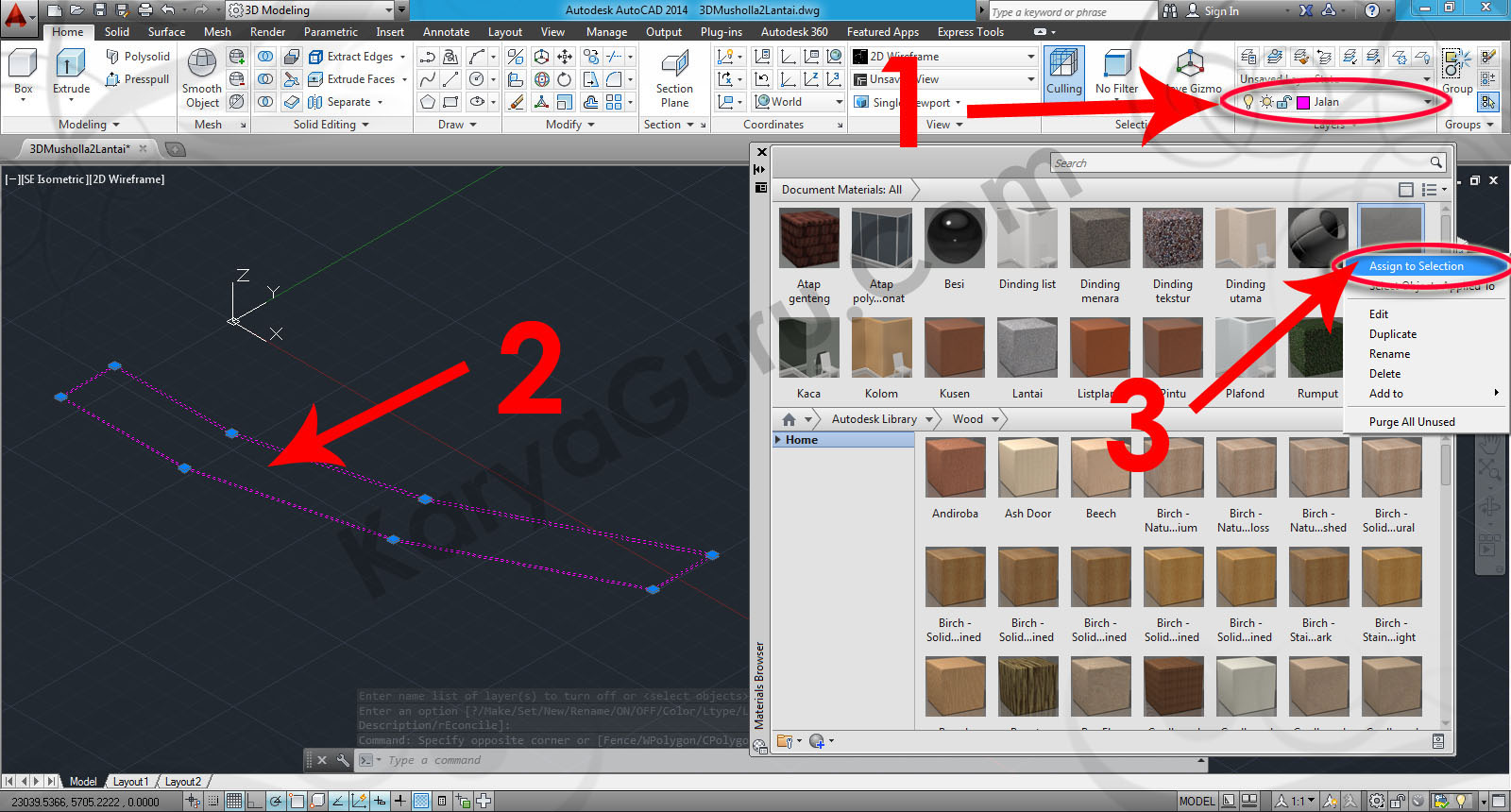

67-assign-to-selection-sitework-asphalt-2-material-browser-tutorial-autocad-3d

LANGKAH 15

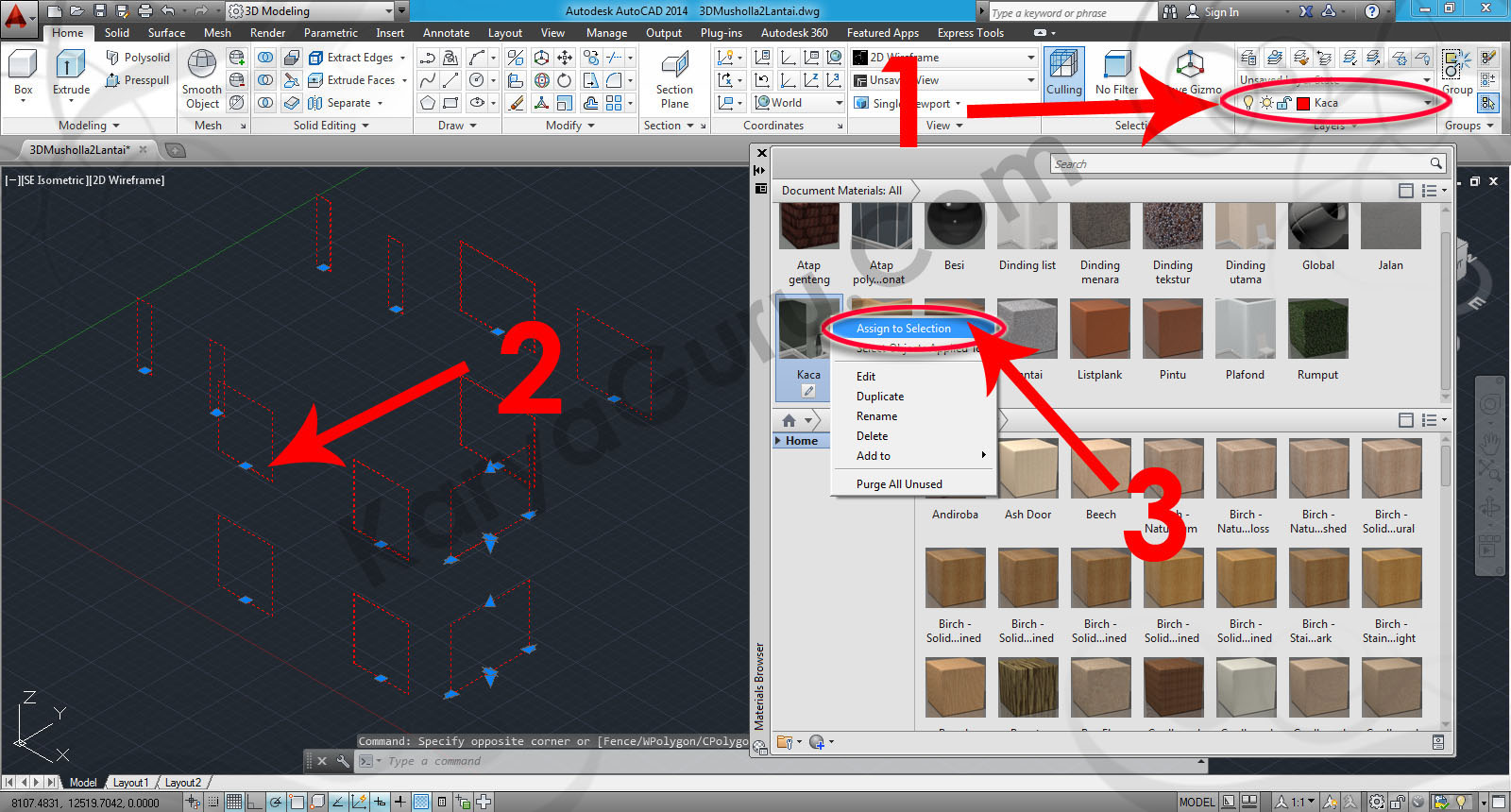

Untuk menerapkan material kesembilan, nyalakan & aktifkan layer Kaca kemudian matikan layer lainnya. Seleksi seluruh obyek Kaca, kemudian klik kanan pada jenis material Kaca di jendela Materials Browser dan pilih Assign to Selection seperti terlihat pada gambar.

68-assign-to-selection-mirror-basic-material-browser-tutorial-autocad-3d

LANGKAH 16

Untuk menerapkan material kesepuluh silahkan nyalakan & aktifkan layer Kolom dan matikan layer lainnya. Seleksi seluruh obyek Kolom tersebut, kemudian klik kanan pada jenis material Kolom di jendela Materials Browser dan pilih Assign to Selection.

69-assign-to-selection-stucco-exterior-textured-tan-material-browser-tutorial-autocad-3d

LANGKAH 17

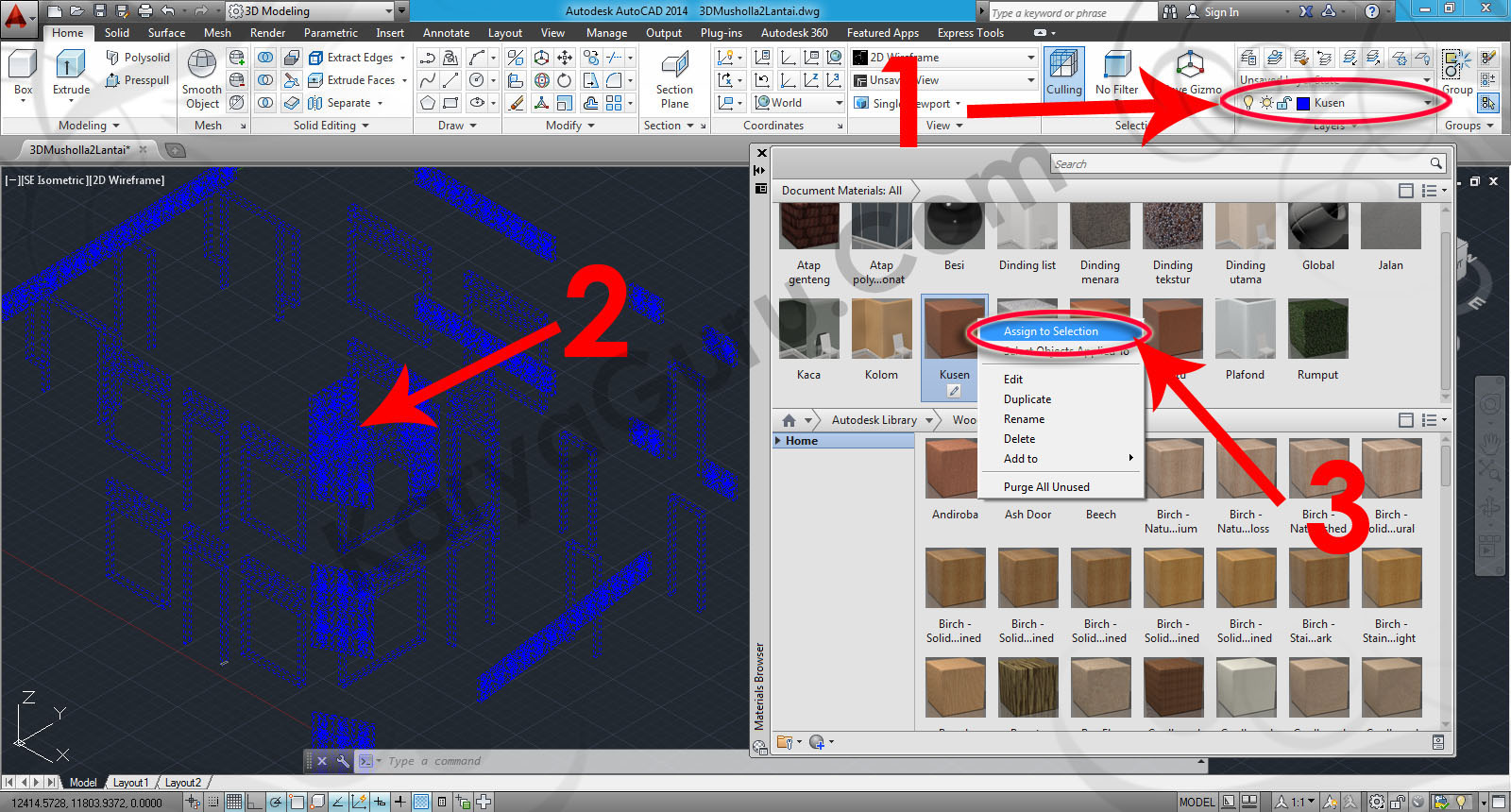

Untuk menerapkan material kesebelas, nyalakan & aktifkan layer Kusen kemudian matikan layer lainnya. Seleksi seluruh obyek Kusen, kemudian klik kanan pada jenis material Kusen di jendela Materials Browser dan pilih Assign to Selection seperti terlihat pada gambar.

70-assign-to-selection-wood-walnut-stained-light-no-gloss-material-browser-tutorial-autocad-3d

LANGKAH 18

Untuk menerapkan material keduabelas silahkan nyalakan & aktifkan layer Lantai dan matikan layer lainnya. Seleksi seluruh obyek Lantai tersebut, kemudian klik kanan pada jenis material Lantai di jendela Materials Browser dan pilih Assign to Selection.

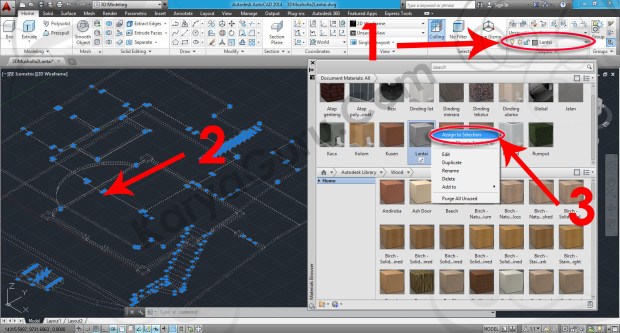

71-assign-to-selection-flooringstone-granite-gray-speckled-material-browser-tutorial-autocad-3d

LANGKAH 19

Untuk menerapkan material ketigabelas, nyalakan & aktifkan layer Lisplank kemudian matikan layer lainnya. Seleksi seluruh obyek Lisplank, kemudian klik kanan pada jenis material Lisplank di jendela Materials Browser dan pilih Assign to Selection seperti terlihat pada gambar.

72-assign-to-selection-wood-teak-stained-dark-no-gloss-material-browser-tutorial-autocad-3d

LANGKAH 20

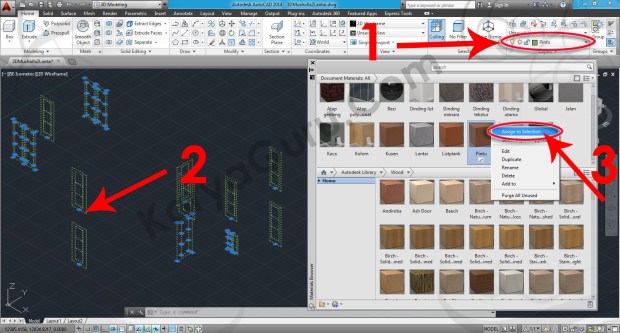

Untuk menerapkan material keempatbelas, silahkan nyalakan & aktifkan layer Pintu dan matikan layer lainnya. Seleksi seluruh obyek Pintu tersebut, kemudian klik kanan pada jenis material Pintu di jendela Materials Browser dan pilih Assign to Selection.

73-assign-to-selection-wood-walnut-natural-polished-material-browser-tutorial-autocad-3d

LANGKAH 21

Untuk menerapkan material kelimabelas, nyalakan & aktifkan layer Plafond kemudian matikan layer lainnya. Seleksi seluruh obyek Plafond, kemudian klik kanan pada jenis material Plafond di jendela Materials Browser dan pilih Assign to Selection.

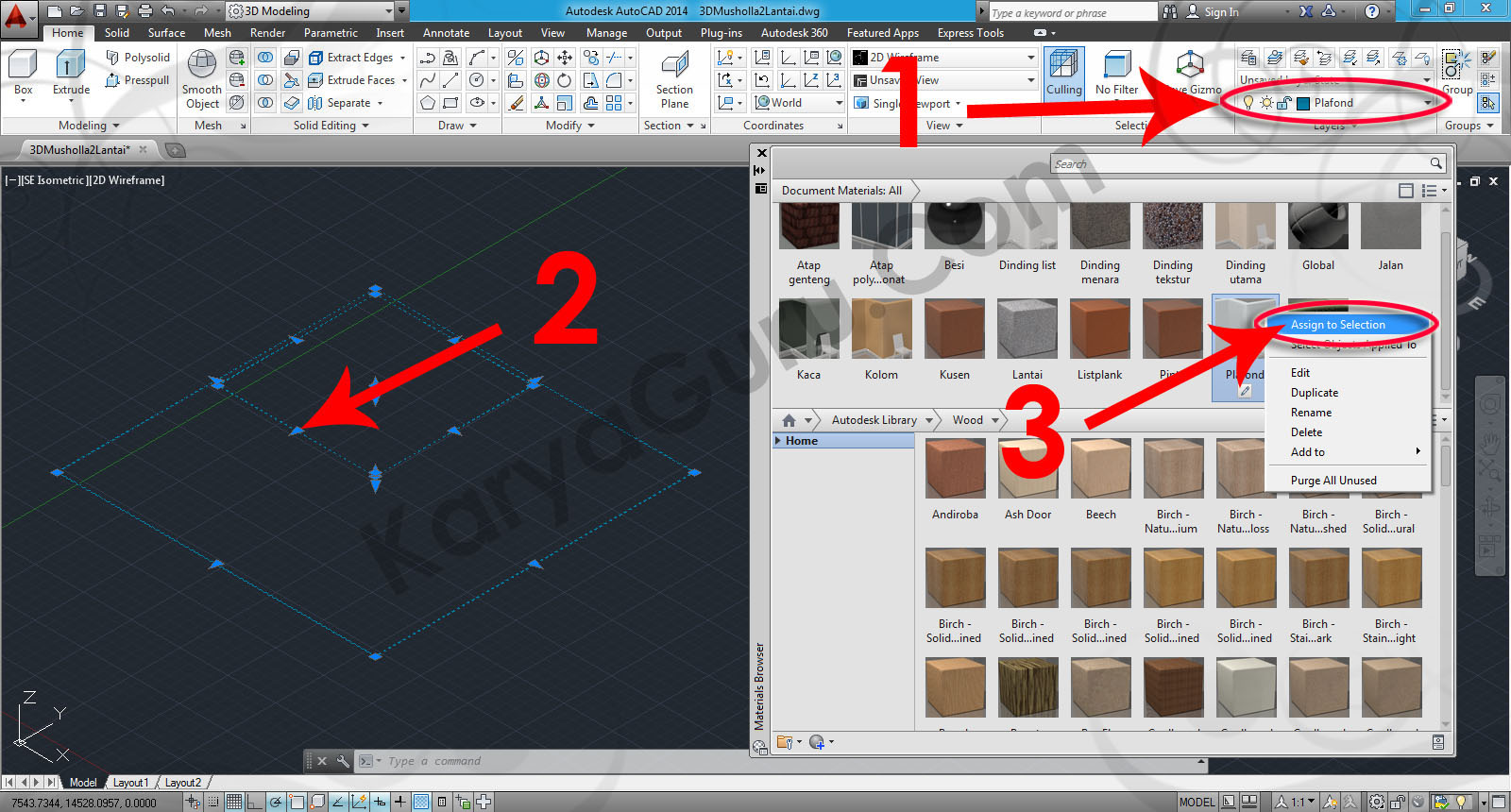

74-assign-to-selection-paint-wood-painted-white-material-browser-tutorial-autocad-3d

LANGKAH 22

Untuk menerapkan material keenambelas silahkan nyalakan & aktifkan layer Rumput dan matikan layer lainnya. Seleksi seluruh obyek Rumput tersebut, kemudian klik kanan pada jenis material Rumput di jendela Materials Browser dan pilih Assign to Selection.

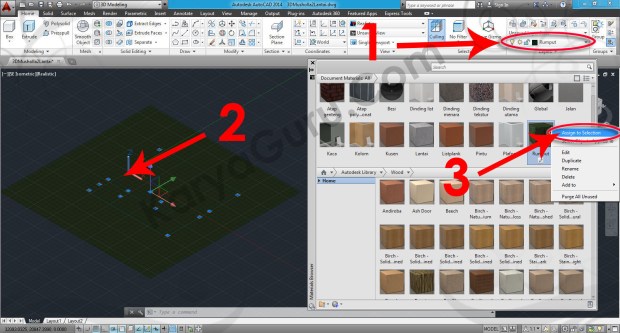

75-assign-to-selection-sitework-hedge-material-browser-tutorial-autocad-3d

LANGKAH 23

Nyalakan semua Layer yang ada untuk memunculkan seluruh obyek pada area kerja. Kemudian pada bagian Visual Style Controls pilih Realistic agar terlihat semua obyek teraplikasikan oleh material.

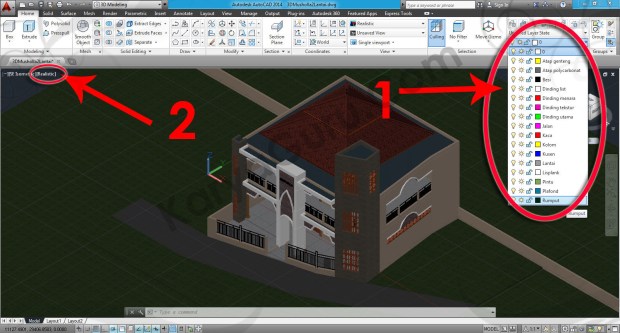

76-visual-style-realistic-material-browser-tutorial-autocad-3d

Ok untuk bagian kedua tahap penerapan material sudah selesai, selanjutnya Anda akan berlatih ke bagian ketiga untuk peletakan kamera dan merubah posisi pandangan kamera pada obyek 3D.

………………………………………………………………………………………………………………
