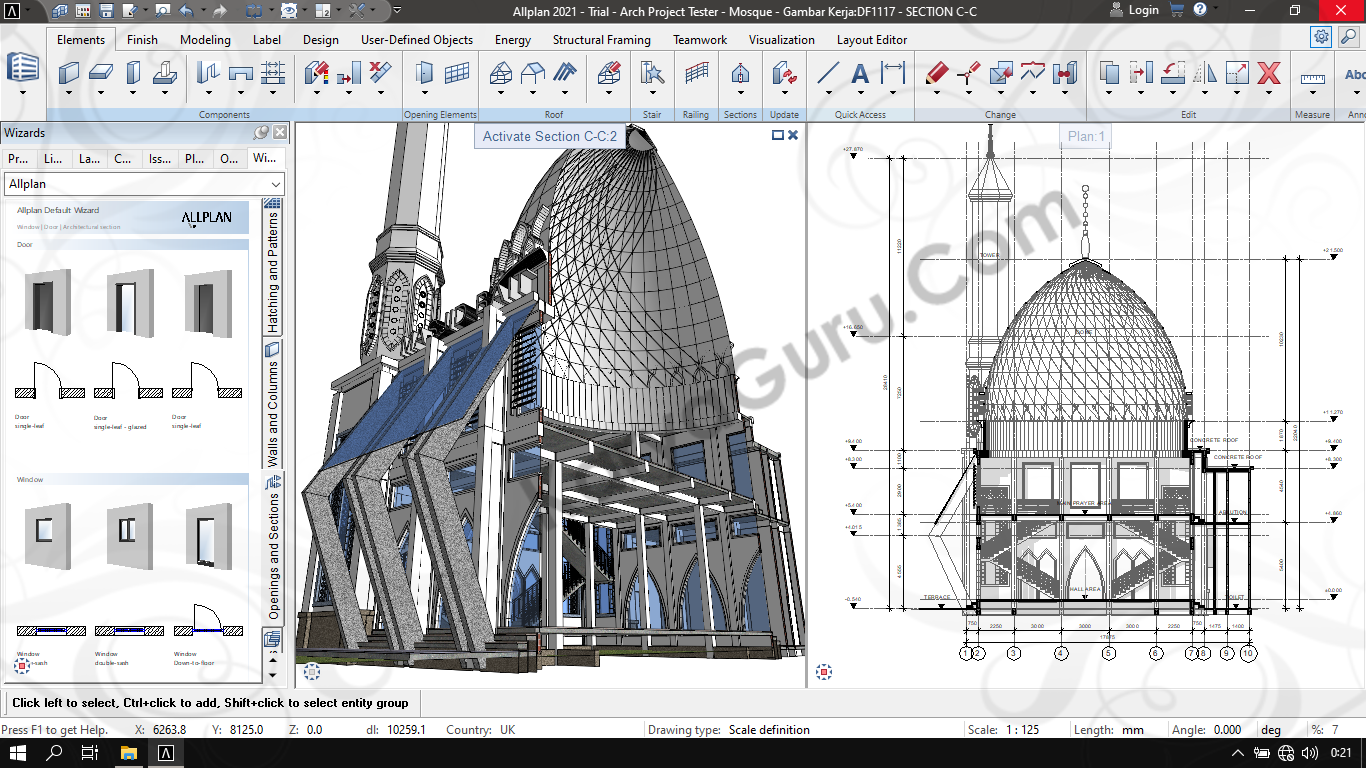

Kali ini mencoba membuat desain arsitektur dengan menggunakan Allplan Architecture 2021 yang dikeluarkan oleh Nemetschek salah satu vendor software BIM. Pemodelan 3D menggunakan features architecture seperti Wall, Column, Downstand beam, Window, Door, Stair dan lain sebagainya.

yang menarik disini adalah kita dapat menggunakan obyek solid dan surface secara bebas.. dan dapat pula memasukan obyek diluar dari software Allplan. Obyek yang dibuat dengan sketchup, revit, autocad, 3dsmax, blender dan software lainnya, dapat di import dan di definisikan menjadi obyek BIM (Building Information Modeling) dengan menambahkan attribute di obyek tersebut. Sehingga proses untuk Quantity Takeoff dan Scheduling dari obyek-obyek hasil import tadi dapat digunakan.

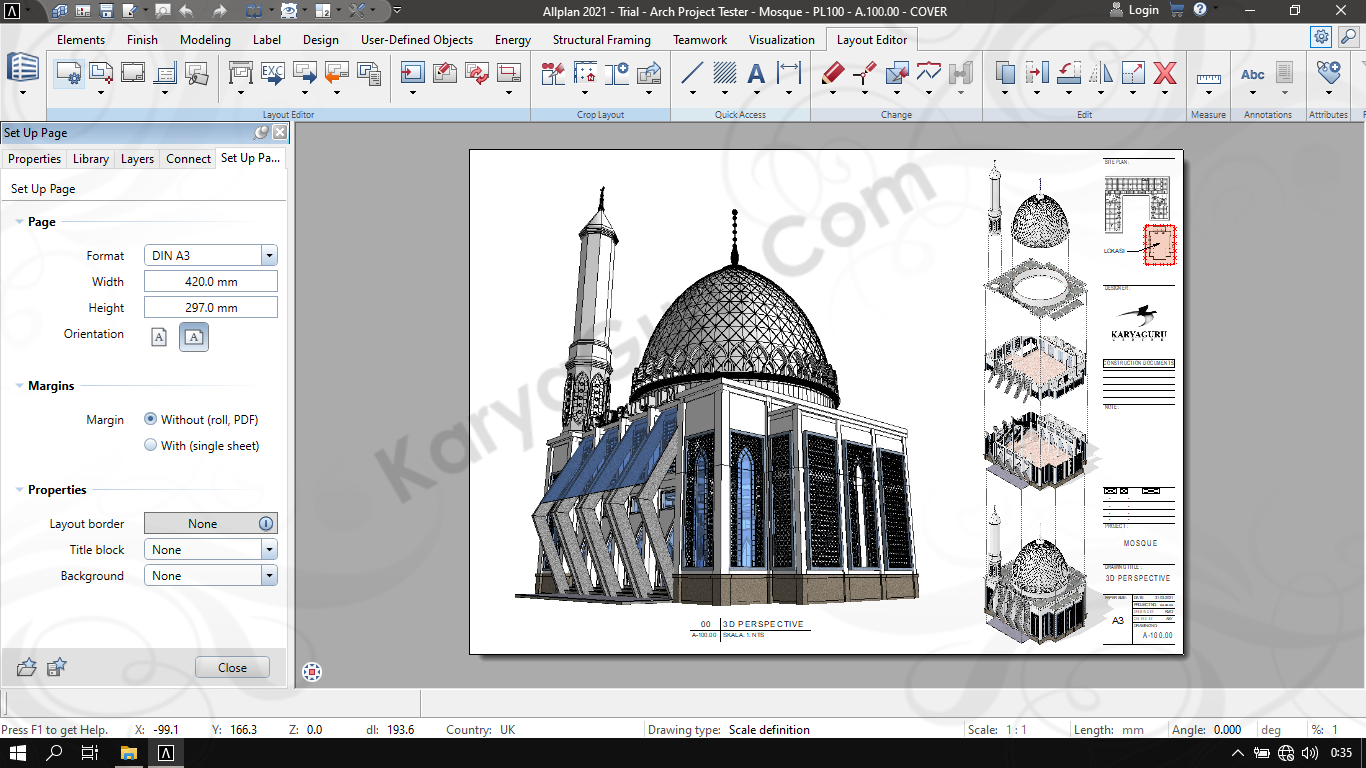

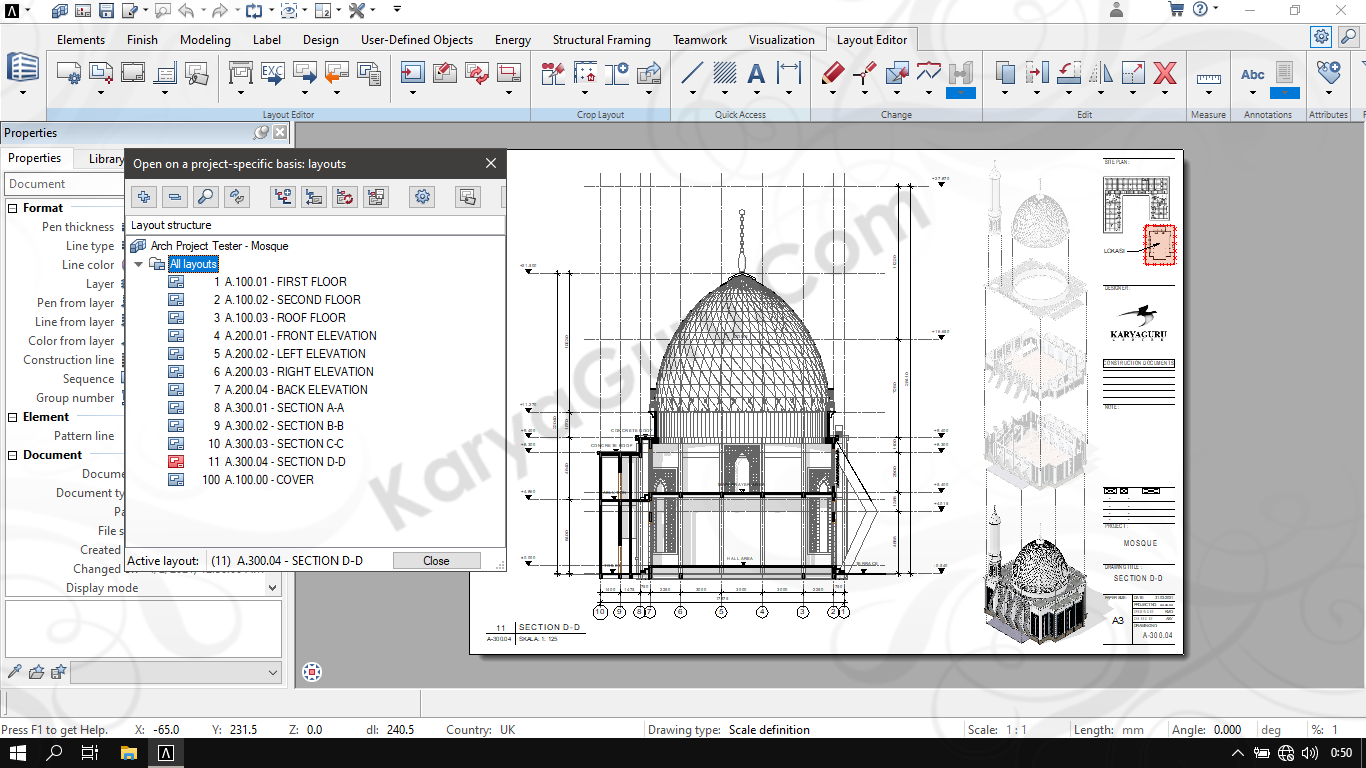

Bukan hanya obyek solid dan surface saja yang dapat di import ke dalam Allplan. Bahkan .pdf, .jpg, .png dan lainnya pun bisa di masukan sebagai referensi. Dari hasil modeling dapat secara otomatis di buat menjadi gambar Isometric atau pun Perspective seperti pada screenshot dibawah ini:

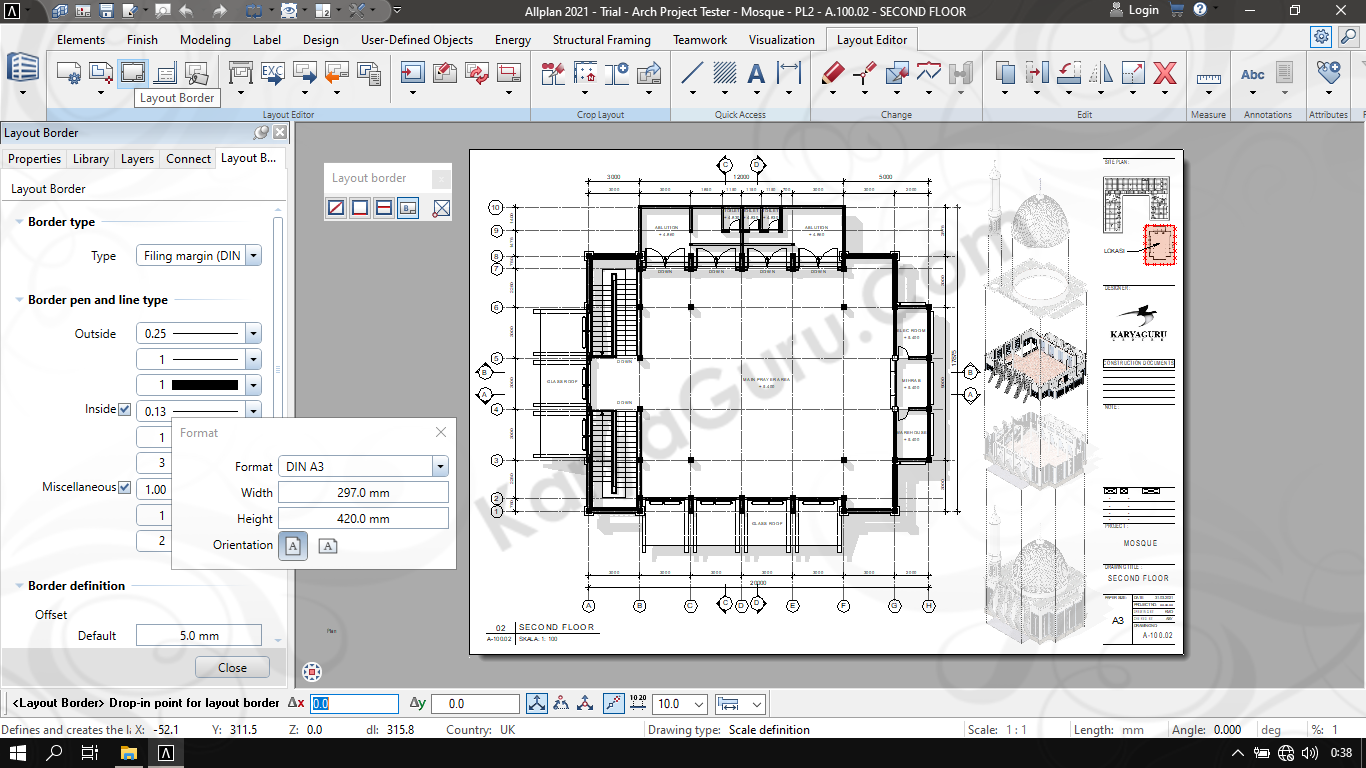

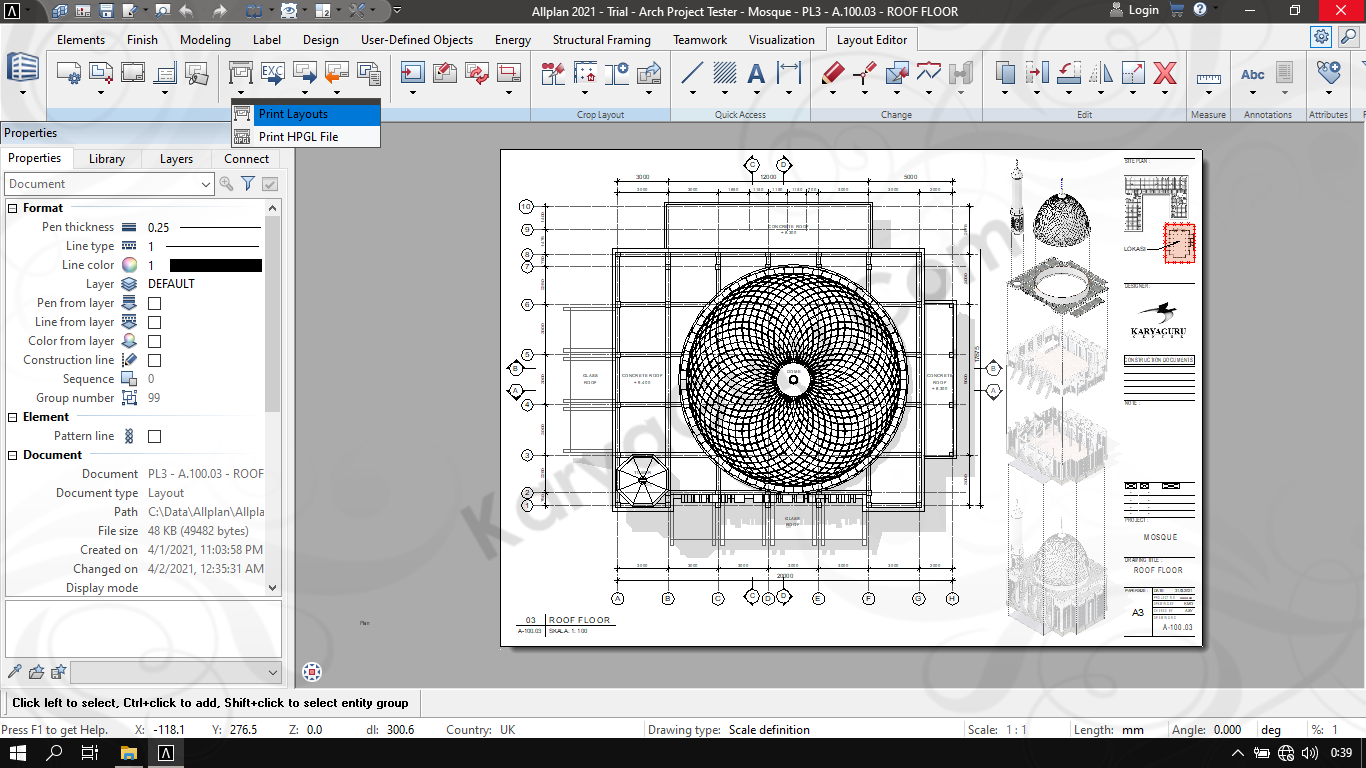

Untuk gambar kerja seperti Denah (floorplan) secara otomatis juga dari hasil pemodelan yang dibuat sebelumnya. Hasilnya seperti pada gambar-gambar berikut ini:

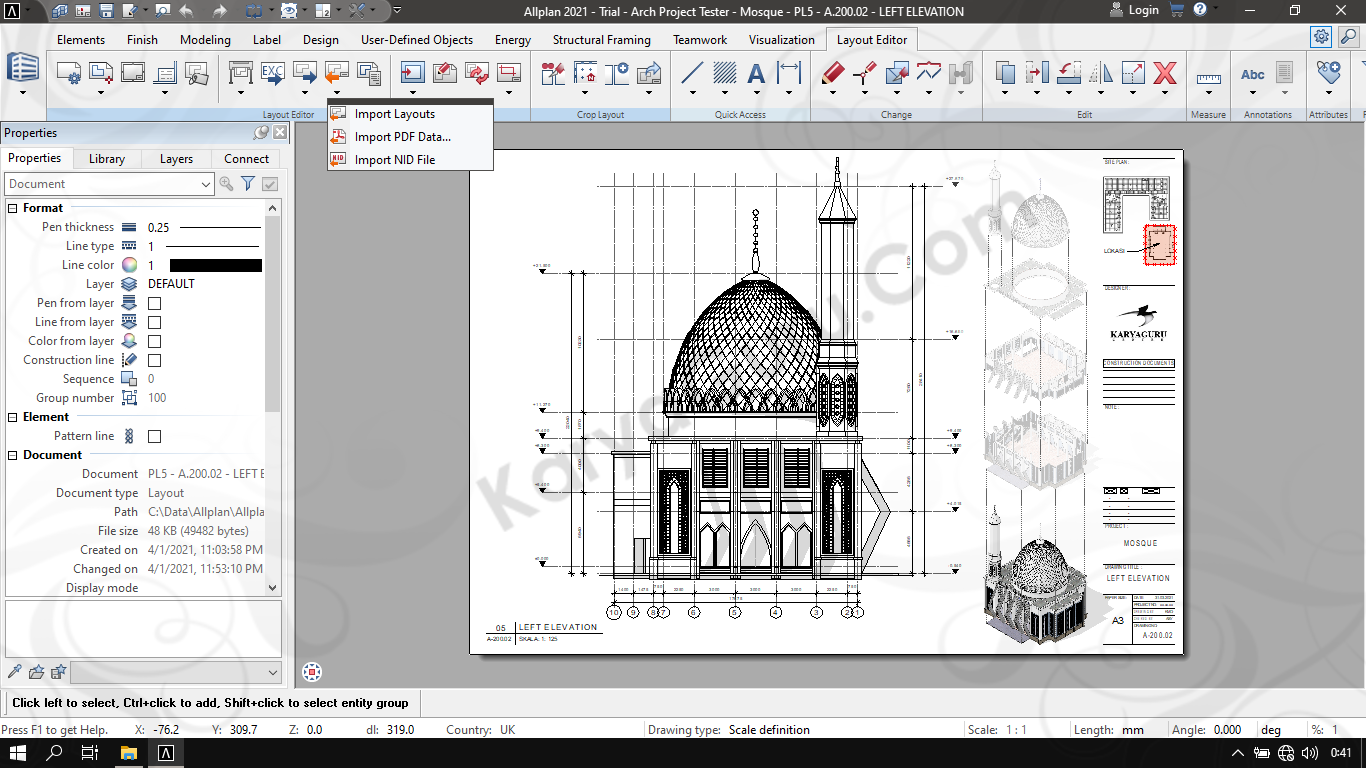

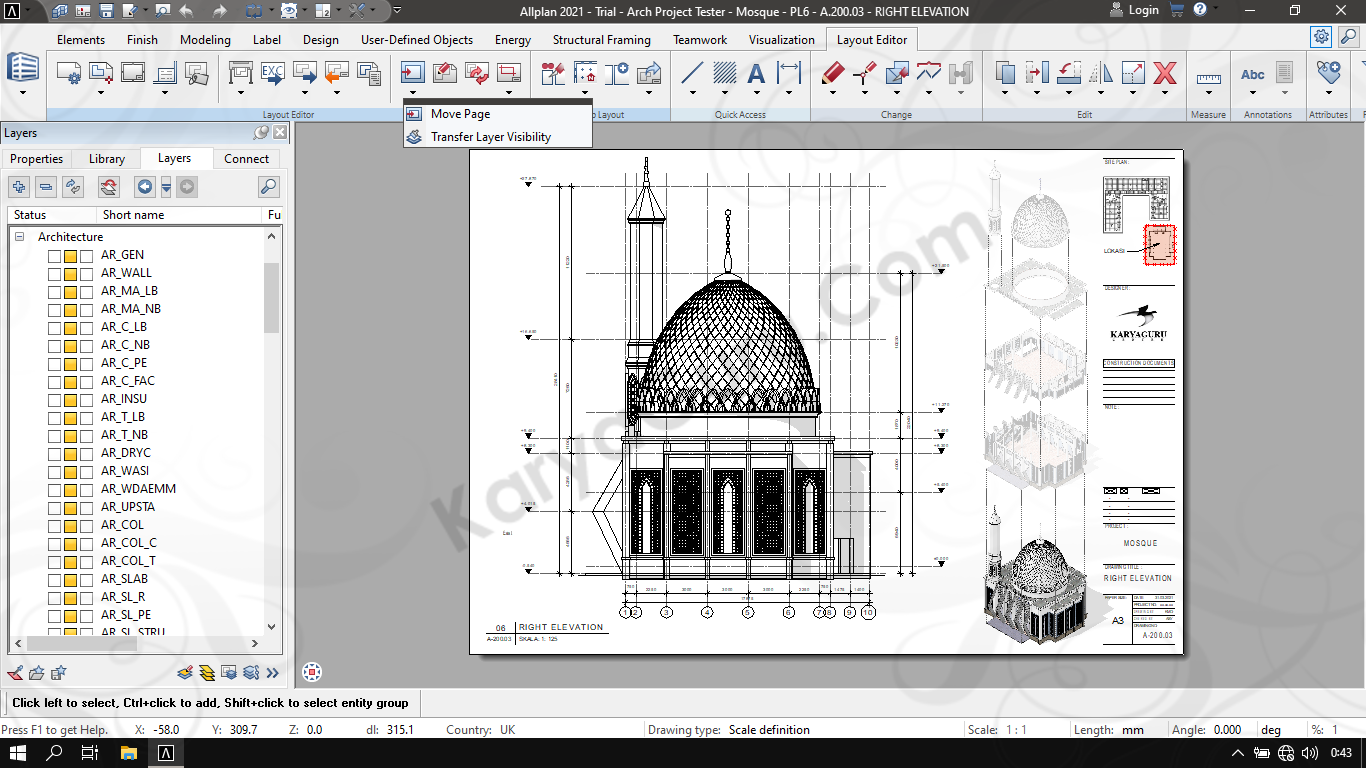

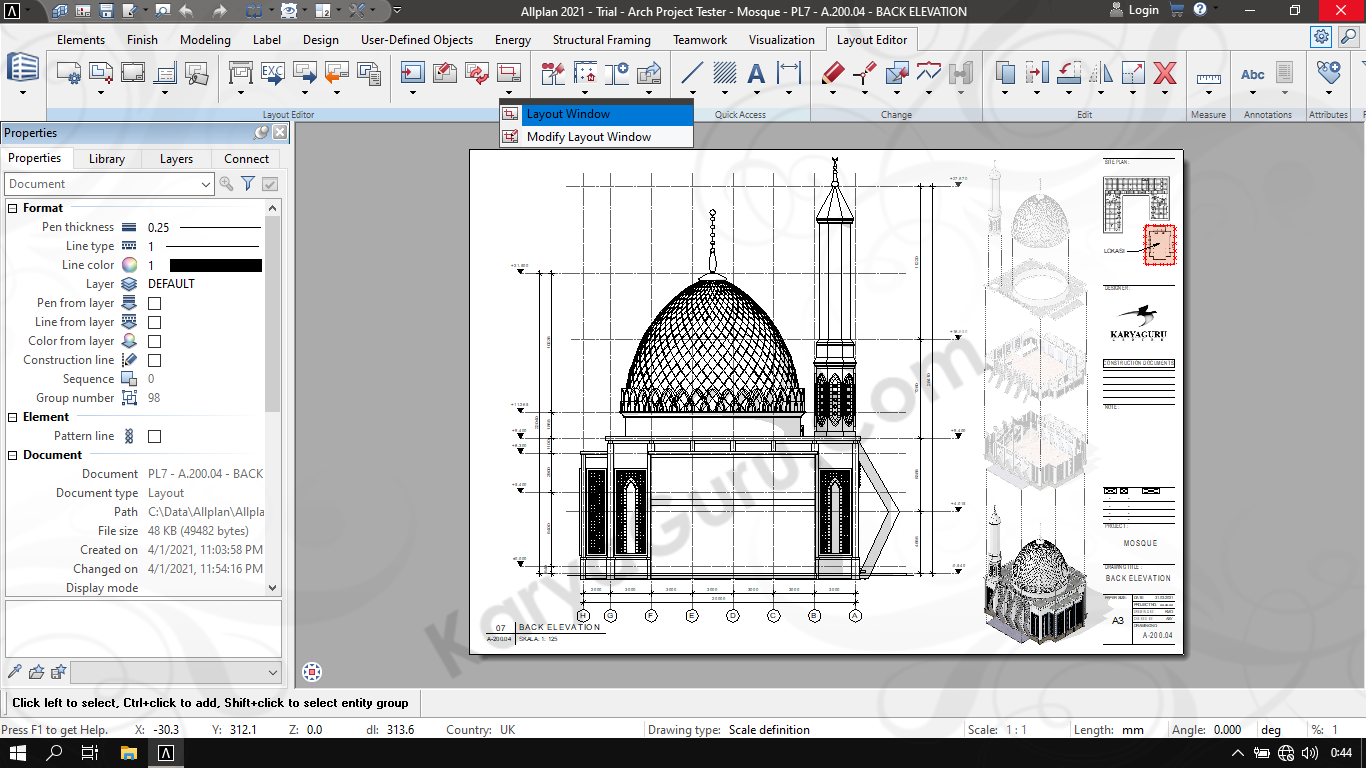

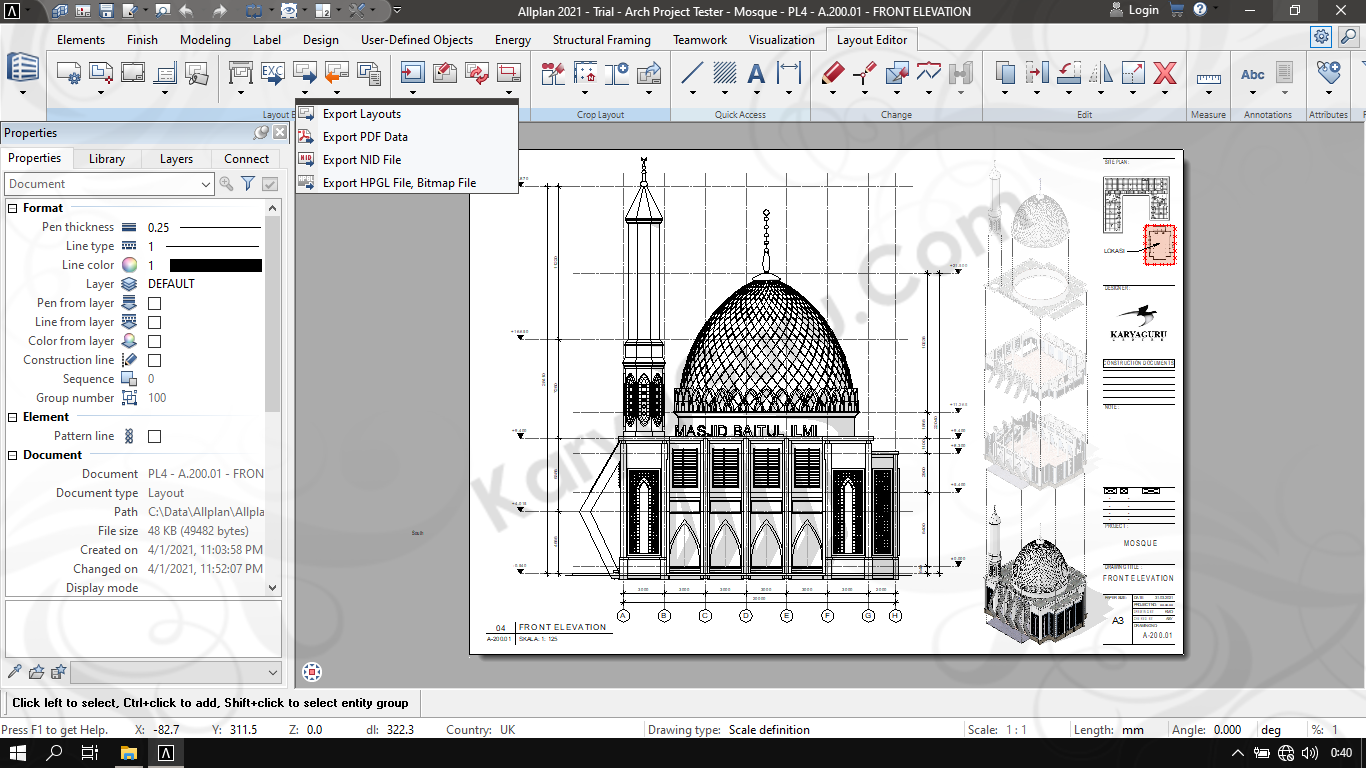

Untuk gambar Tampak (elevation), kita bisa menggunakan perintah Views di Allplan, baik tampak 2d maupun tampak persepktif. Maka kreatifitas dalam penyajian gambar kerja di ukuran kertas (layout) dapat lebih menarik.

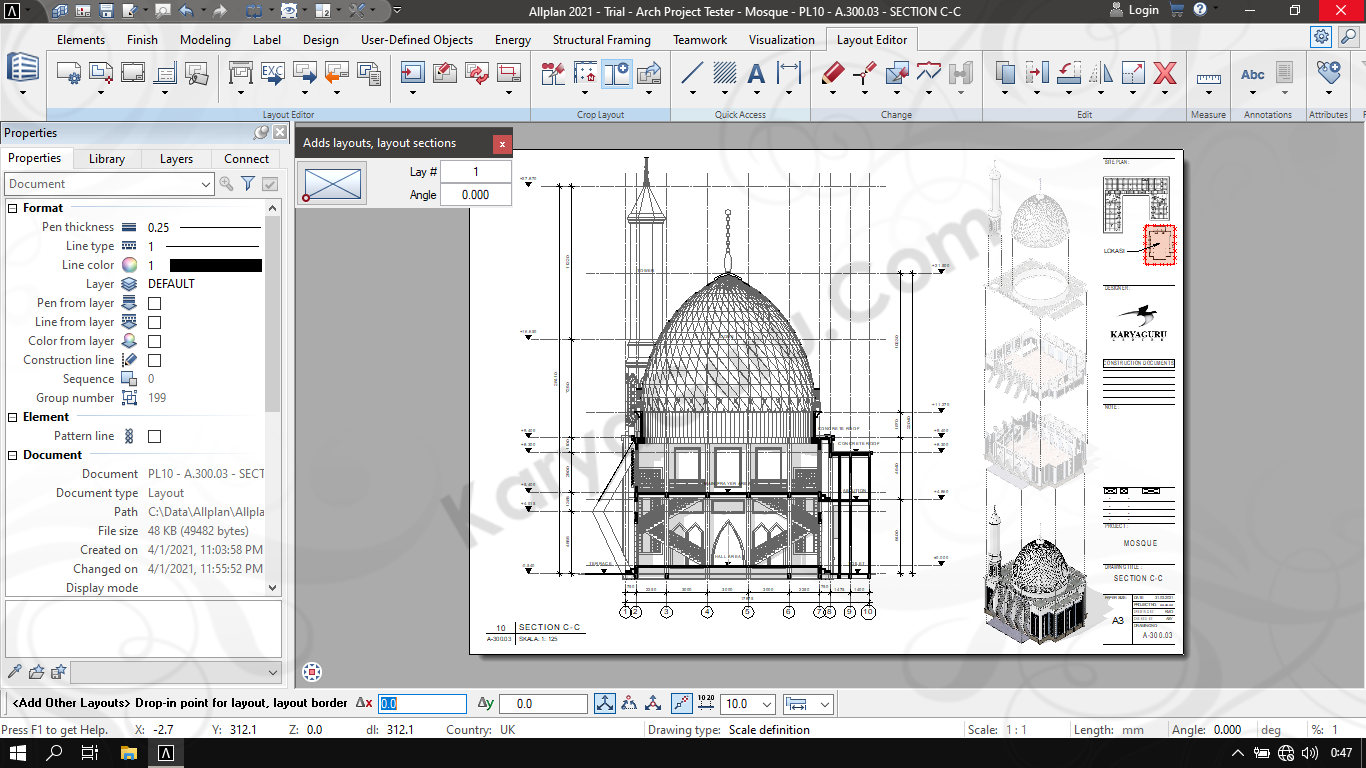

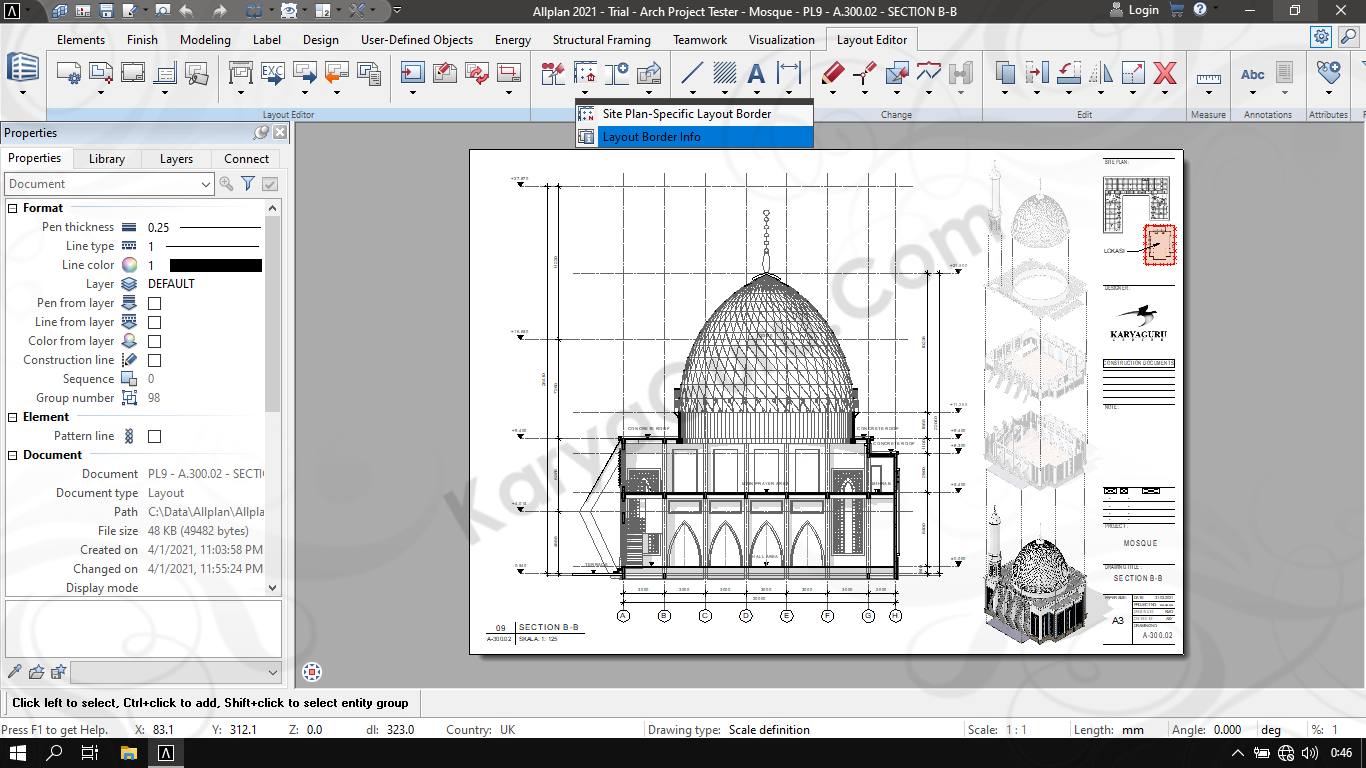

Biasanya jika kita menggunakan program CAD, membuat gambar Potongan (Section) cukup memakan waktu. Allplan sangat membantu dalam proses membuat potongan, karena hanya menarik area sebagian dari obyek yang akan dipotong, maka secara otomatis dihasilkan potongan 2d.

Cukup dulu ujicoba kali ini… Untuk selanjutnya, akan mencoba features report khususnya untuk Quantity takeoff di Allplan sebagai dasar membuat RAB…

Oh iya sebagai penutup, untuk tutorial belajar Building Information Modeling menggunakan Allplan Engineering dapat dilihat ditautan berikut ini:

Pemodelan 3D Jembatan Gelagar Beton Bertulang

Penulangan Pelat Lantai Kendaraan Jembatan 25 meter

Pembesian Dinding Sandaran Jembatan Beton Bertulang 25m

Detail Tulangan Balok Gelagar Induk Jembatan 25 meter

Semoga bermanfaat. Salam

………………………………………………………………………………………………………………
