Untuk pekerjaan gambar teknik khususnya dibidang arsitektur akan sering menggunakan aplikasi CAD, dimana software yang sering di jumpai di dunia kerja adalah AutoCAD. Bagi kalangan drafter, gambar 3D biasanya langsung di buat di autocad karena dapat di breakdown menjadi gambar kerja 2D (shopdrawing). Yang menjadi kendala saat ingin presentasi visualisasi realistis baik dalam bentuk gambar hasil rendering saja atau dalam format video animasi akan membutuhkan aplikasi lainnya, salah satunya adalah Software Blender.

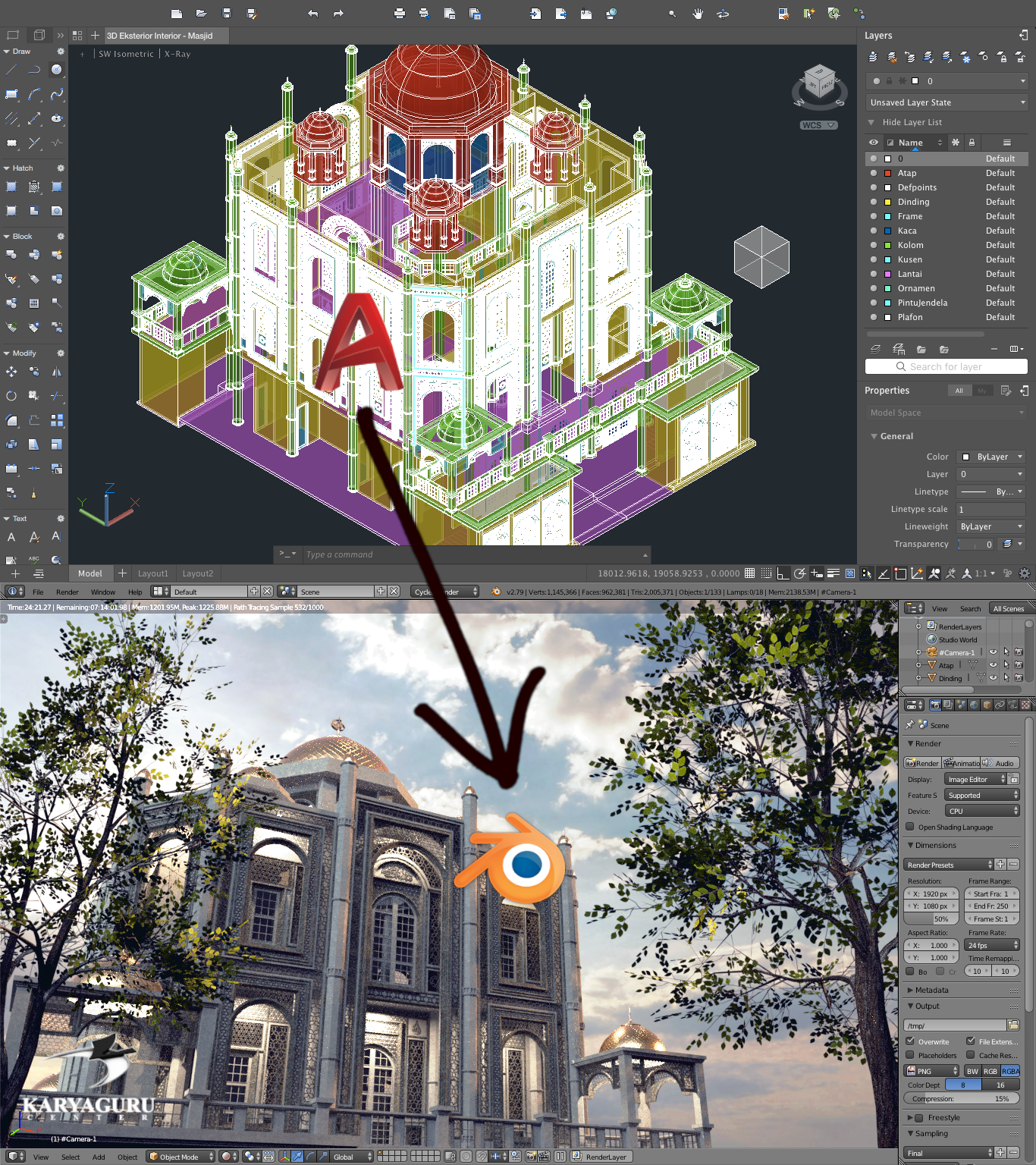

Pada kesempatan ini akan dibahas langkah-langkah melanjutkan Pemodelan 3 Dimensi yang sudah diselesaikan menggunakan AutoCAD ke Blender. Versi Autocad dan Blender yang digunakan bebas, entah itu untuk sistem operasi Windows atau Macintosh, karena kedua software tersebut dapat berjalan di operating system tersebut. Bahkan untuk Blender dapat juga berjalan di Linux.

Baik mari kita mulai!

Langkah 1:

Dalam proses 3d modeling di autocad gunakan “Solid Object“, kemudian pisahkan obyek-obyek tersebut berdasarkan kategori (misal: materials/parts) menggunakan “Layers“. Usahakan setiap obyek tidak bersentuhan agar hasil “Mesh” di blender nanti rapih. Kalau obyek yang terpaksa bersentuhan pisah dengan Layer berbeda.

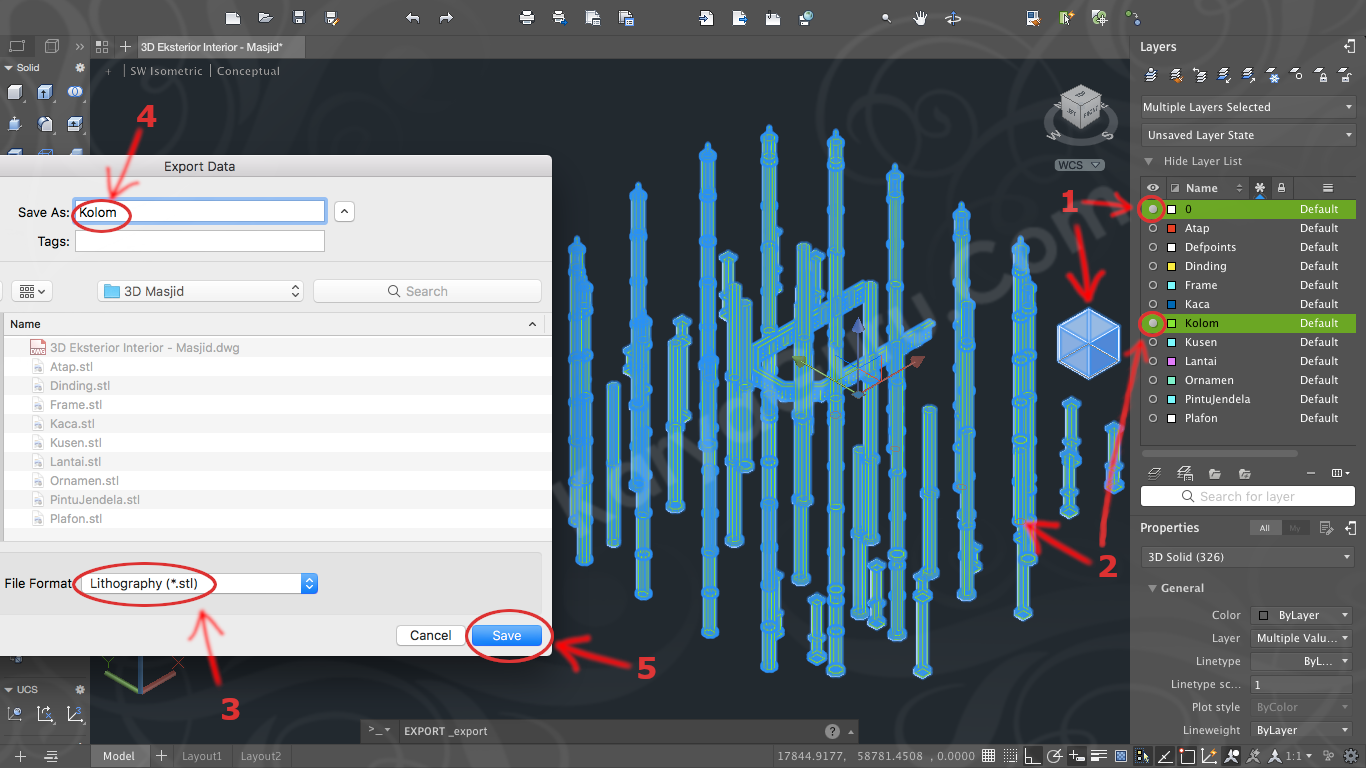

Buat objek Patokan dengan Layer Acuan tersendiri (misal: obyek Box 2mx2mx2m dengan Layer 0). Matikan semua Layers kecuali Layer Acuan. Kemudian Aktifkan salah satu Layer yang berisi kumpulan obyek, sehingga hanya obyek di Layers yang sedang aktif yang akan terlihat. Export menjadi format Lithography .Stl

Lakukan langkah tersebut pada setiap Layers lainnya, dengan tetap Layer Acuan harus tetap Aktif.



Langkah 2:

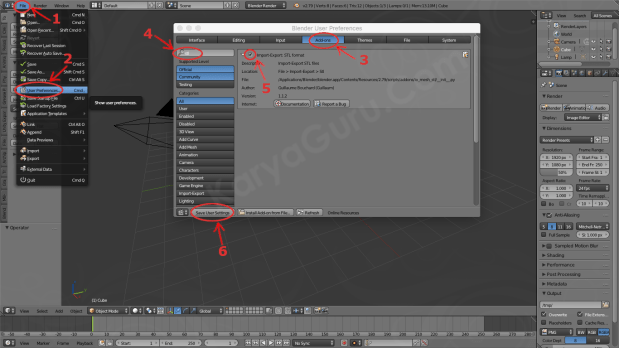

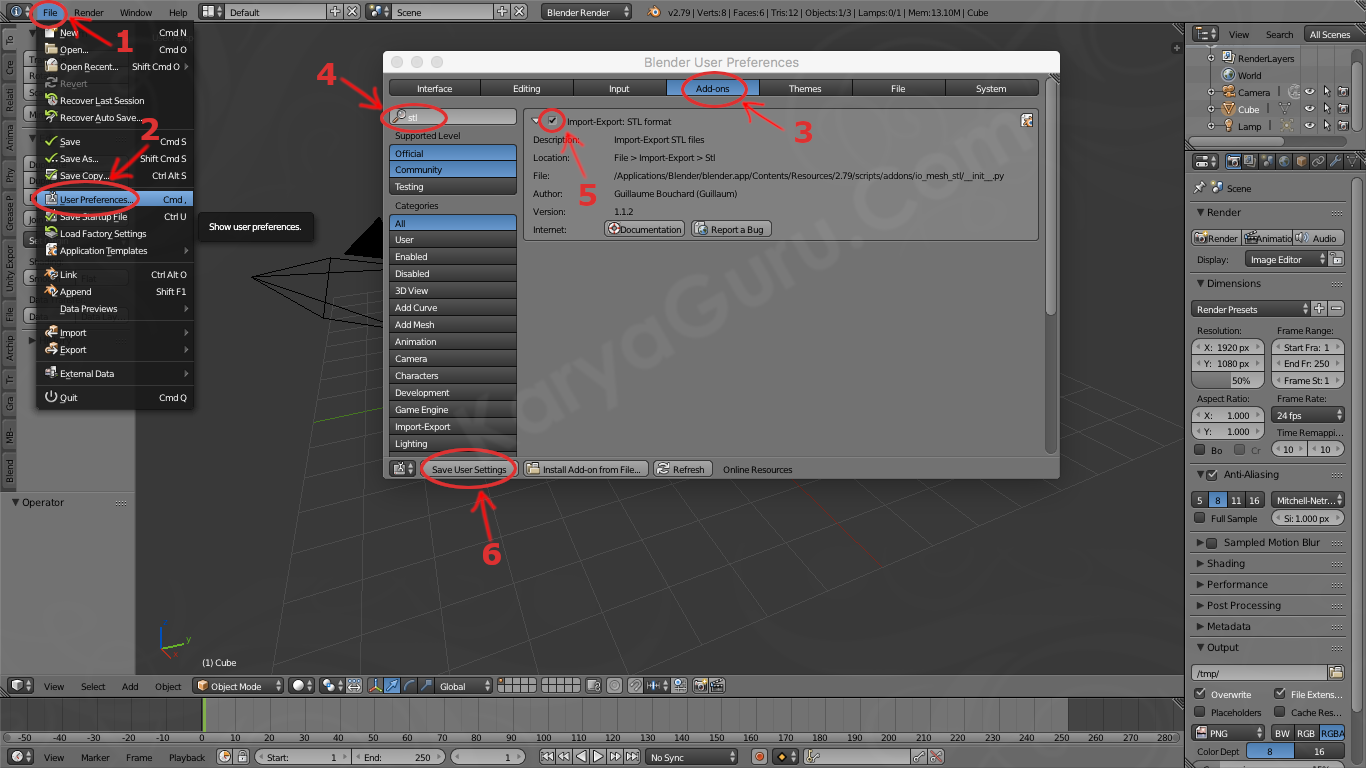

Jalankan software Blender… untuk memastikan Add-On Import-Export: STL format sudah aktif, silahkan klik File > User Preferences … pada tampilan yang muncul klik tab Add-ons, ketik stl pada kotak pencarian… setelah muncul Add-on yang dimaksud, aktifkan Import-Export: STL format… akhiri dengan menekan tombol Save User Settings yang terletak pada bagian kiri bawah.

(Tambahan: untuk versi Blender 2.80 yang baru, User Preferences pindah ke menu  Edit > Preferences…)



Langkah 3:

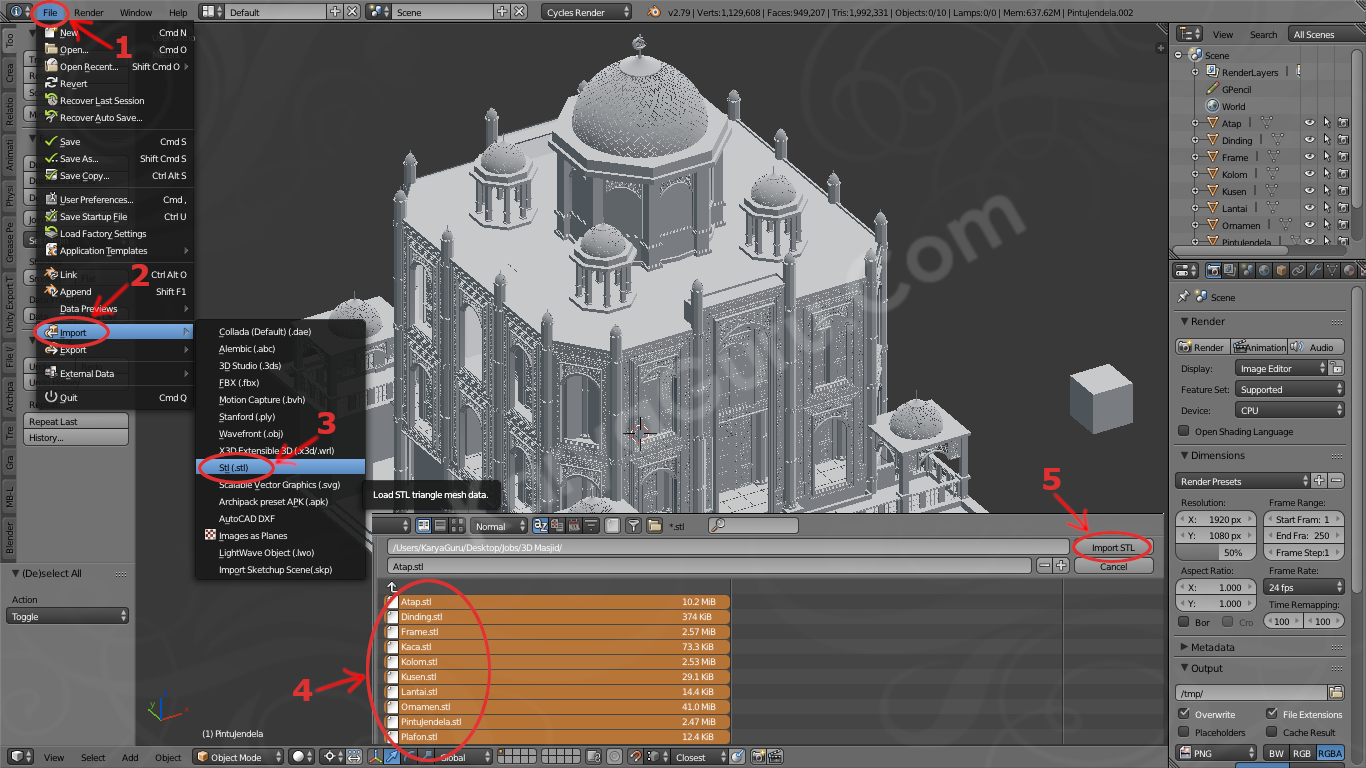

Lanjut…. masukan file-file .stl yang sudah dibuat dari hasil export di Autocad ke Blender dengan cara, klik File > Import > (.stl)… arahkan ke lokasi dimana file-file tersebut disimpan… kemudian pilih seluruh file .stl tersebut, akhiri dengan klik tombol Import STL.

Terkadang obyek-obyek hasil dari import diatas tidak pada posisi yang diinginkan, maka untuk mengaturnya dapat menggunakan obyek acuan pada setiap kumpulan obyek. Tips untuk mempermudah dalam pengaturan posisi, aktifkan Snap during transform (Shift Tab) dan atur posisi Snap Element – Vertex.

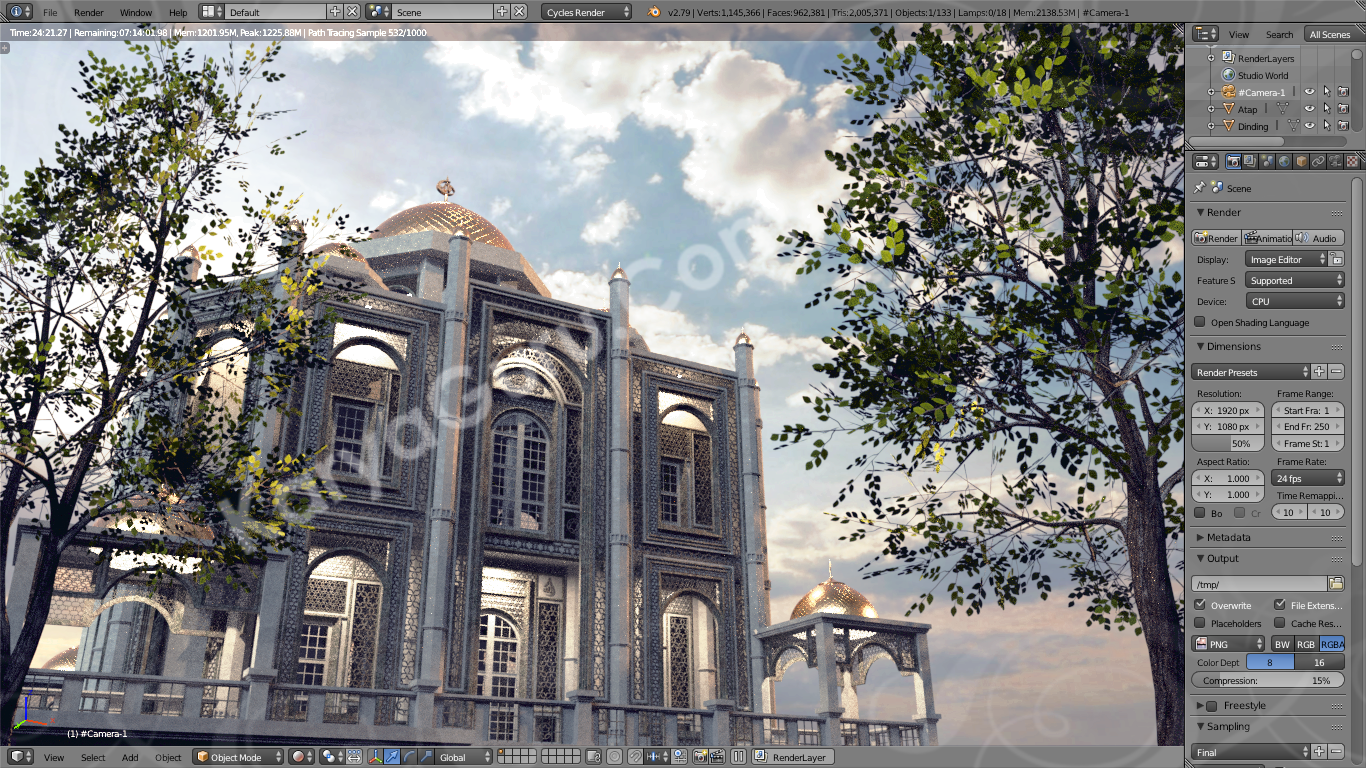

Berikut ini hasil Preview Render di Blender (belum proses full rendering) dari 3d model autocad… tentunya setelah diberikan obyek pelengkap seperti pohon, lampu dan gambar latar belakang.

Semoga tutorial ini bermanfaat.. salam!

………………………………………………………………………………………………………………
