Tutorial BIM Allplan – Penulangan Pelat Lantai Kendaraan Jembatan 25 meter

Melanjuti proses belajar BIM sebelumnya menggunakan Allplan 2020, pada kesempatan ini kembali merekam aktifitas belajar membuat penulangan pelat lantai kendaraan dengan studi kasus jembatan gelagar beton bertulang bentang 25m. Lapisan pembesian pada bagian ini terdiri Tulangan Utama Atas & Bawah serta Tulangan Pembagi Atas & Bawah.

Desain dan ukuran serta bentuk bengkokan tulangan mengacu pada standar jembatan balok “T” Direktorat Jenderal Bina Marga.

Standar Jembatan Gelagar Beton Bertulang Bina Marga

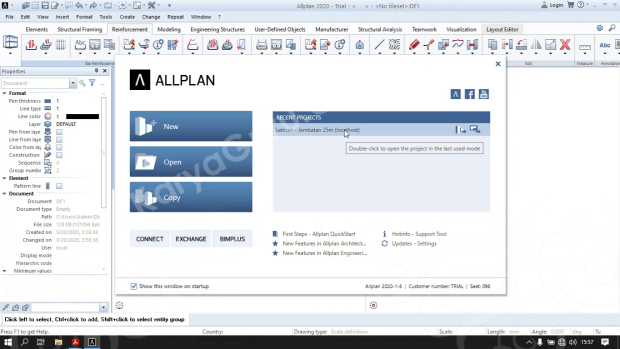

Proses dimulai dari membuka kembali file proyek latihan belajar BIM sebelumnya (pemodelan jembatan).

Tutorial Belajar BIM Allplan 2020 - Building Information Modeling Jembatan 25 meter

Agar mata tidak cepat lelah karena warna latar belakang area kerja allplan 2020, yang sebelumnya berwarna putih di rubah menjadi hitam pada pengaturan Desktop environmentDisplayBackground color of viewport.

Setting Nemetschek Allplan - Background Black

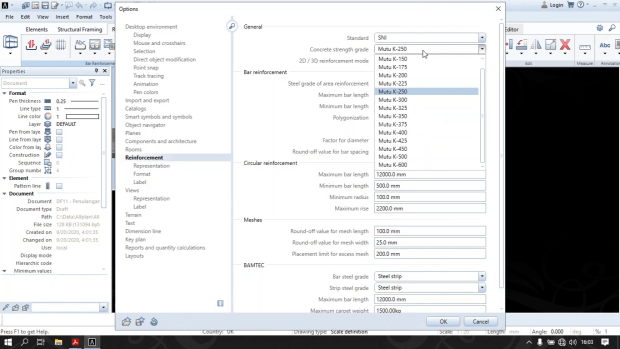

Pada pengaturan standar dirubah sesuai kebutuhan. Pada latihan belajar saat ini menggunakan SNI (standar nasional indonesia) di bagian ReinforcementGeneralStandardSNI. Untuk mutu beton di ganti pada bagian Concrete strength gradeMutu K-250.

Tutorial BIM Allplan 2020 - SNI Standar Nasional Indonesia

Tutorial BIM Allplan - SNI Mutu Beton K250

Masih di bagian standard, pengaturan mutu baja juga dirubah pada bagian Bar reinforcementSteel grade of area reinforcementBJTS-30.

Tutorial BIM Allplan - SNI Mutu Besi Baja BJTP-30

Lanjut membuat susunan files agar lebih terorganisir, pada Building structure di Allplan 2020 dibuat seperti pada gambar dibawah ini.

Tutorial BIM Allplan - Building Structure Penulangan Besi Reinforcement Rebar

Dimensi dan bentuk Tulangan Utama bagian atas pelat lantai kendaraan mengikuti desain standar jembatan bina marga menggunakan diameter 12 dengan jarak 100mm. Terdapat kait 72mm (6d*12mm) sehingga panjang besi per buah 9452mm.

Penulangan Pelat Lantai Kendaraan Jembatan Tulangan Utama Atas

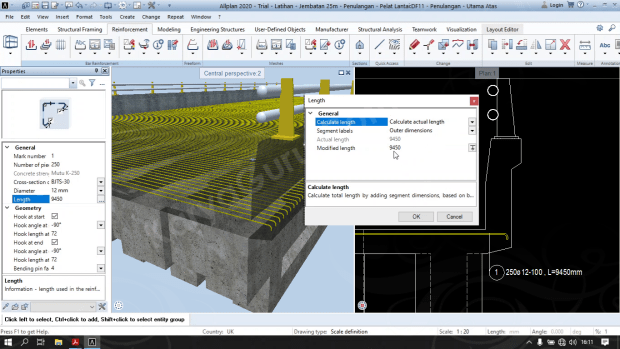

Seteleh dibuat pemodelan tulangan utama atas di Allplan 2020, di dapatkan panjang aktual 9450mm pada setiap batangnya. terdapat selisih 2mm dari desain bina marga.

Tutorial BIM Allplan - Panjang Actual Tulangan Utama Pelat Lantai

Berikutnya membuat pemodelan tulangan utama bawah pelat lantai kendaraan jembatan. Menurut tabel bina marga digunakan besi diameter 12 jarak 100mm dengan panjang perbuah 9552mm.

Penulangan Pelat Lantai Kendaraan Jembatan Tulangan Utama Bawah

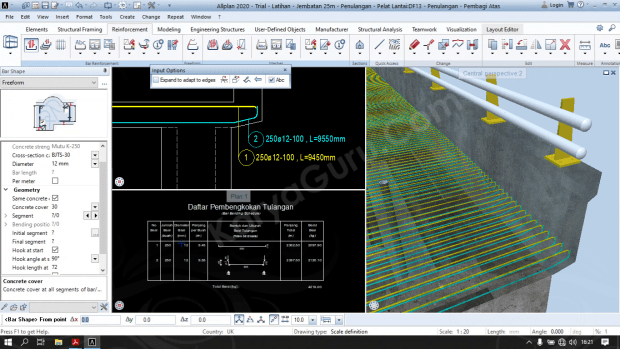

Pada Allplan 2020 diperoleh panjang tulangan utama bawah 9550mm (selisih 2mm) dari tabel bina marga. Jumlah penghamparan tulangan di area pelat lantai kendaraan jembatan, didapatkan angka 250 buah dengan selimut beton 30mm… sedangkan di tabel bina marga tertera 251 buah, ada selisih 1 buah antara hasil allplan dengan tabel bina marga .

Tutorial BIM Allplan - Tulangan Utama Bawah Pelat Lantai Jembatan

Allplan dapat menghitung secara otomatis untuk Daftar Bengkokan Tulangan atau biasa dikenal dengan Bar Bending Schedule (BBS). Hasilnya dapat dilihat pada gambar diatas…

Tulangan Pembagi Atas Bawah Pelat Lantai Kendaraan Jembatan 25 meter

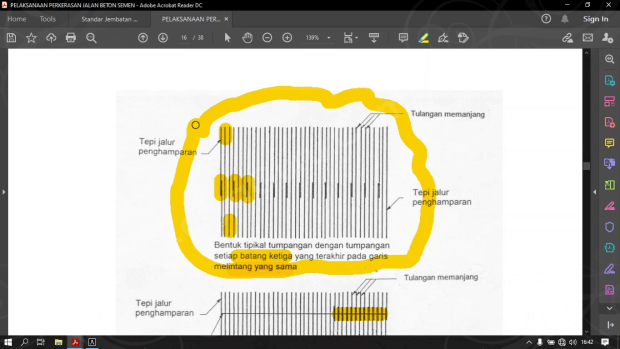

Latihan terus lanjut dengan membuat tulangan pembagi atas & bawah menggunakan besi diameter 12mm dengan jarak 200mm. Untuk mencegah retak dibuat posisi penyaluran tulangan 3 jalur, sehingga posisi sambungan besi tulangan berbeda peletakannya pada setiap jalur…. jarak besi tulangan menjadi 600mm (200mm*3jalur).

Tutorial BIM Allplan - Tulangan Pembagi Atas Pelat Lantai Jembatan

Peletakan Penghamparan Tumpangan Penyaluran Pembesian Beton Bertulang

Tutorial BIM Allplan - Tulangan Pembagi Bawah Pelat Lantai Jembatan

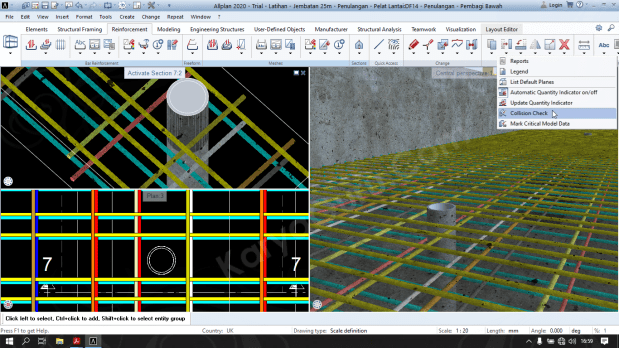

Posisi pipa buangan air hujan dan tulangan ditemukan ada yang bentrok/bersentuhan, maka diatur agar ada jarak antara kedua benda tersebut.

Tutorial BIM Allplan - Clash Detection Penulangan Pelat Lantai Jembatan

dan… terakhir clash detection antar tulangan, pada latihan ini di di dapatkan 100 titik besi yang saling bersentuhan dengan ditandai obyek kubus pada setiap lokasi. Kembali diatur posisi tulangan agar tidak bersentuhan (free clash).

Tutorial BIM Allplan - Clash Detection Reinforcement Tulangan Pelat Lantai Jembatan

Untuk lebih jelasnya, silahkan melihat video rekaman berikut ini:
(maaf rekamannya agak panjang durasinya…)

Pada Latihan belajar ini banyak sekali kekurangannya, seperti tulangan support yang terletak diantara tulangan atas dan bawah belum dibuat. Jika ada masukan berupa saran mau pun ide cara yang lebih efisien dalam proses pemodelannya, silahkan mengisi komentar untuk membantu proses belajar.

Semoga bermanfaat, Salam!

………………………………………………………………………………………………………………
