Cukup lama tidak meneruskan tutorial membuat pos jaga 2D dan 3D. Pada bagian ini adalah bagian terakhir membuat 2D Pos Jaga.Kita akan membuat Tampak Kiri Pos Jaga terlebih dahulu kemudian membuat Tampak Kanannya. Agar pada saat menggambar Tampak Kanan, hanya mengedit saja dari gambar Tampak Kiri.

Langkah 1

Seperti biasa buka file hasil pekerjaan sebelumnya, bila Anda tidak mempunyai filenya silahkan mendownload di sini.

Aktifkan layer Lantai. Buatlah obyek lantai dengan perintah Polyline atau Line dengan ukuran seperti pada gambar:

Langkah 2

Aktifkan Layer dinding batu. Buat Rectangle 0,25×0,75 (di mulai titik 0,50 dari sebelah kiri).

Langkah 3

Duplikat obyek dinding batu diposisi titik 0,50 dari sebelah kanan. Anda dapat menggunakan perintah Mirror atau Copy hingga hasilnya seperti gambar dibawah ini.

Langkah 4

Aktifkan Layer dinding cat. Buatlah obyek list dinding seperti dibawah ini dengan menggunakan perintah polyline.

Langkah 5

Langkah berikutnya, buat garis dinding sepanjang 1,60 seperti dibawah ini dengan menggunakan perintah line.

Langkah 6

Gandakan obyek list dinding yang sudah dibuat pada langkah 4 sehingga tepat berada diatas garis dinding yang dibuat pada langkah sebelumnya dengan perintah copy.

Langkah 7

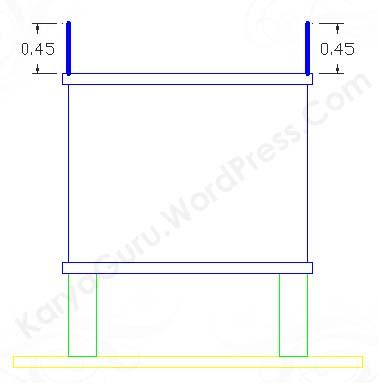

Buatlah garis dinding sepanjang 0,45 diatas list dinding hasil dari mengcopy (langkah 6) dengan perintah line.

Langkah 8

Aktifkan Layer atap dan buatlah garis atap dengan bentuk dan ukuran seperti dibawah ini. Anda dapat menggunakan perintah line atau polyline.

Langkah 9

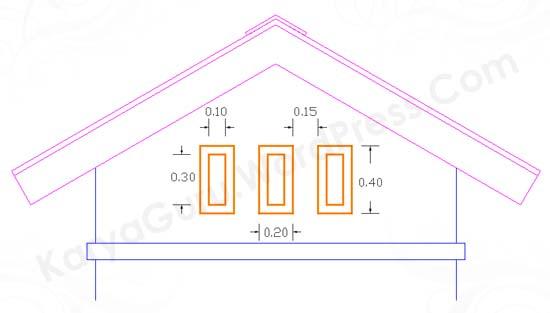

Aktifkan Layer kusen dan gambarlah obyek dibawah ini dengan menggunakan polyline atau rectangle.

Langkah 10

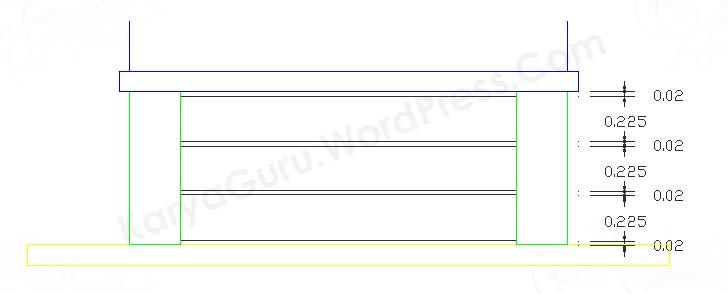

Aktifkan Layer arsir. Buatlah garis tali air dengan ketebalan 0,02 pada daerah dinding bawah Anda dapat menggunakan perintah line, rectangle ataupun polyline. Duplikat obyek tali air tersebut dengan jarak seperti pada gambar dibawah ini:

Langkah 11

Beri arsiran pada bagian dinding bawah dan dinding batu dengan settingan sebagai berikut:

– Dinding bagian bawah:

• Pattern : AR-SAND
• Angle : 0
• Scale : 0,001

• Dinding batu:

• Pattern : AR-B816
• Angle : 0
• Scale : 0,0005

Hasilnya dari langkah tadi adalah seperti ini:

Hasil Akhir dari gambar Tampak Kiri seperti dibawah ini:

Langkah 12

Duplikat hasil akhir tampak kiri yang sudah kita buat untuk membuat tampak kanan.

Langkah 13

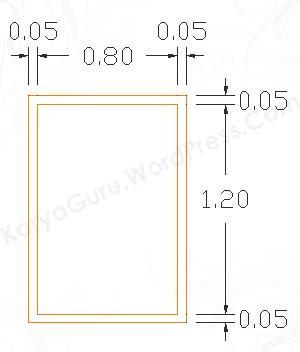

Aktifkan Layer kusen dan buatlah jendela seperti ukuran dibawah ini.

Langkah 14

Pindahkan gambar kusen tersebut pada hasil duplikat tampak kiri sehingga seperti pada gambar berikut.

Langkah 15

Berikan arsiran pada daerah kaca pada kusen. Gunakan perintah hatch dengan settingan dibawah ini.

• Pattern : AR-RROOF
• Angle : 45
• Scale : 0,01

Hingga hasil dari arsiran seperti ini:

Hasil Akhir dari gambar Tampak Kanan seperti dibawah ini:

Silahkan unduh ebook
Tutorial AutoCAD “2D dan 3D Pos Jaga” – Bagian 5 (Tampak Kiri Kanan)
dalam bentuk pdf dengan klik download dibawah ini:



………………………………………………………………………………………………………………
