Bulan lalu saya diminta tolong untuk membuat gambar rencana revitalisasi bengkel otomotif  SMKN 56 Jakarta. Dari data yang didapat bahwa gambar CAD yang akan dibuat meliputi Akses jalan yang bisa dilalui oleh trailer, Denah kondisi sekolah berikut pintu gerbang, jalan besar, gedung yang akan digunakan sebagai tempat Assembly line dan Gedung komponen. Itu beberapa item yang saya kutip dari data yang ada.

Pertamakali saya kurang ‘mudeng’ dengan tugas ini.. maksudnya buat apa ya?? tanya-tanya ternyata sekolah ini akan mendapatkan bantuan revitalisasi peralatan otomotif khususnya untuk perakitan mobil yang dilakukan oleh siswa SMK.  WAUU.. matap kali kedengarannya.

Nah beberapakali ada perubahan rencana mengenai lokasi yang akan digunakan sebagai bengkel perakitannya. Mulai dari menggunakan bengkel Multimedia sampai terakhir data yang saya dapat ini, lokasinya akan menggunakan Bengkel Teknik Gambar Bangunan dimana di gedung itulah biasanya saya mengajar.

Karena waktunya agak sempit untuk membuat gambar rencananya dan pembuatannya pun terkadang saya lakukan di dalam perjalanan dari bandung ke jakarta. Karena esok pagi harus sudah diserahkan, selesai gambar kira-kira jam 11 malam kemudian cari tempat untuk  cetak di kertas A3 di sekitar daerah muara karang. Syukur ada tempat printing yang masih buka dan toko tersebut kelihatannya masih baru (salah satu toko percetakan 24 Jam yang cukup terkenal di jakarta). Saya dilayani operator yang masih muda yang ternyata adalah lulusan siswa SMKN 56  tahun 2011.  Katanya masih magang pak, baru 1 bulan ditempatkan di cabang sini, 4 bulan yang lalu ditempatkan di daerah Bendungan Hilir. Hmm.. dalam hati saya berucap “syukur deh sudah kerja” dan pekerjaannya lumayan repot karena harus melayani beberapa konsumen malam itu... (waduuh jadi ngelantur ceritanya neh!!!).

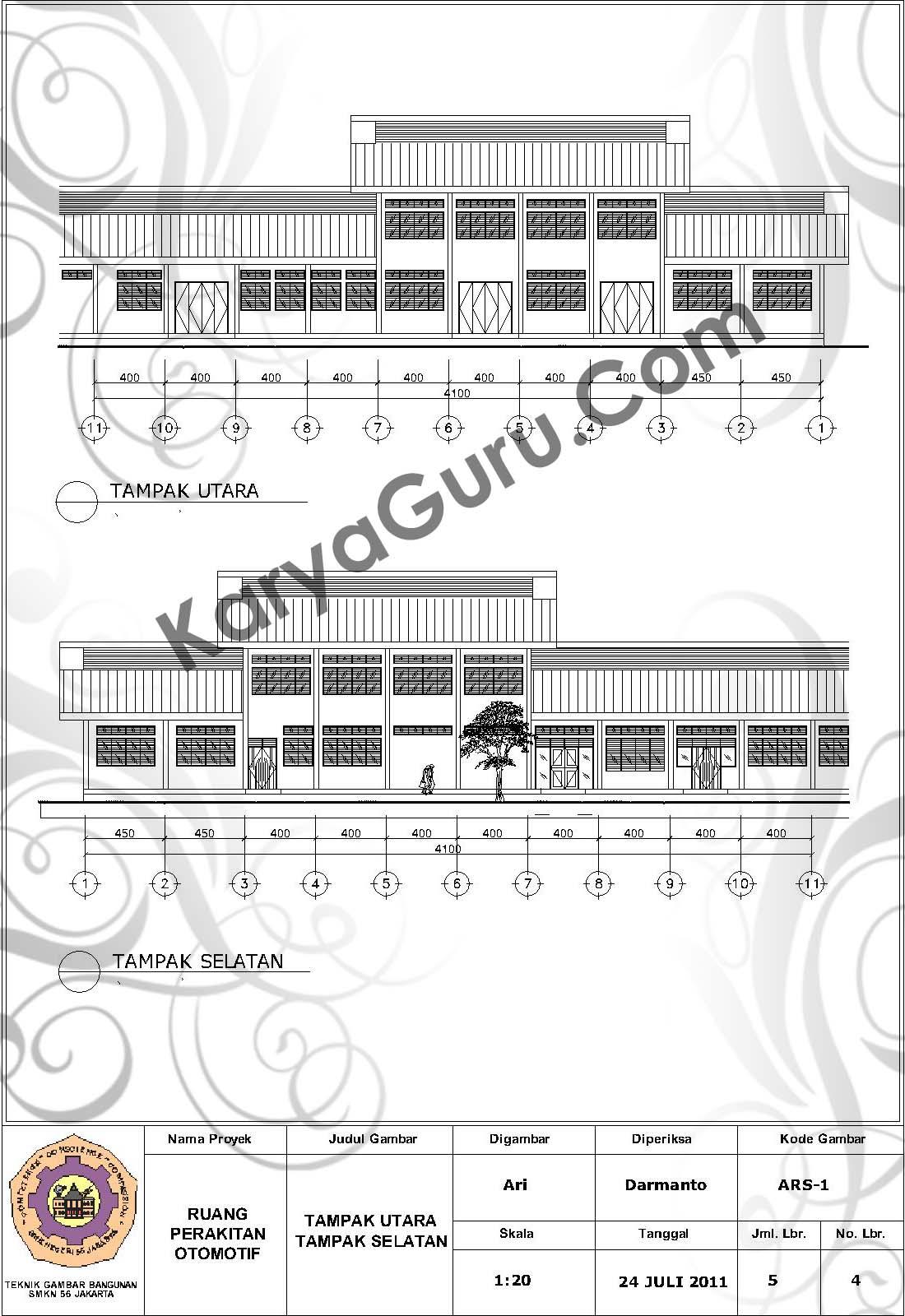

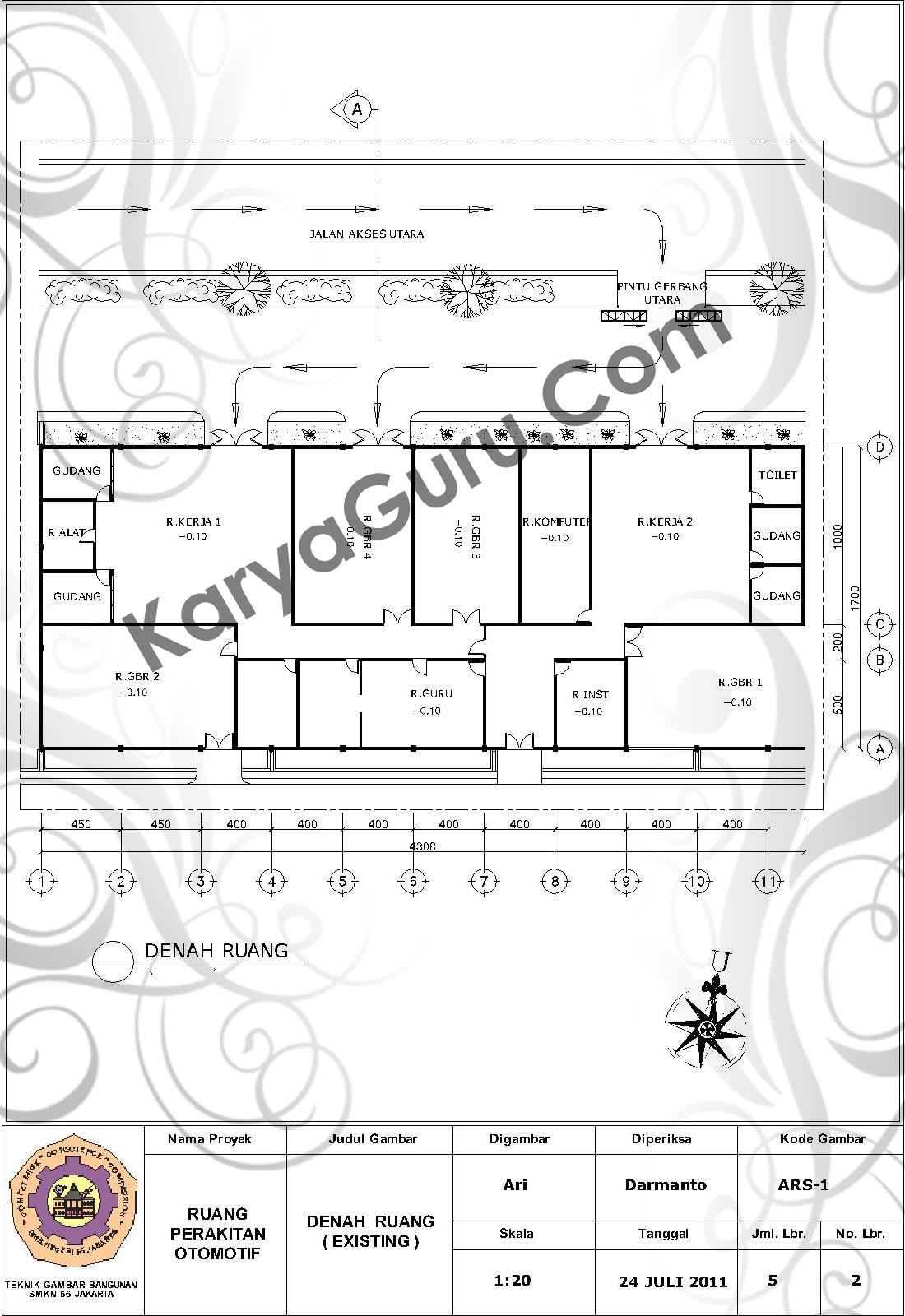

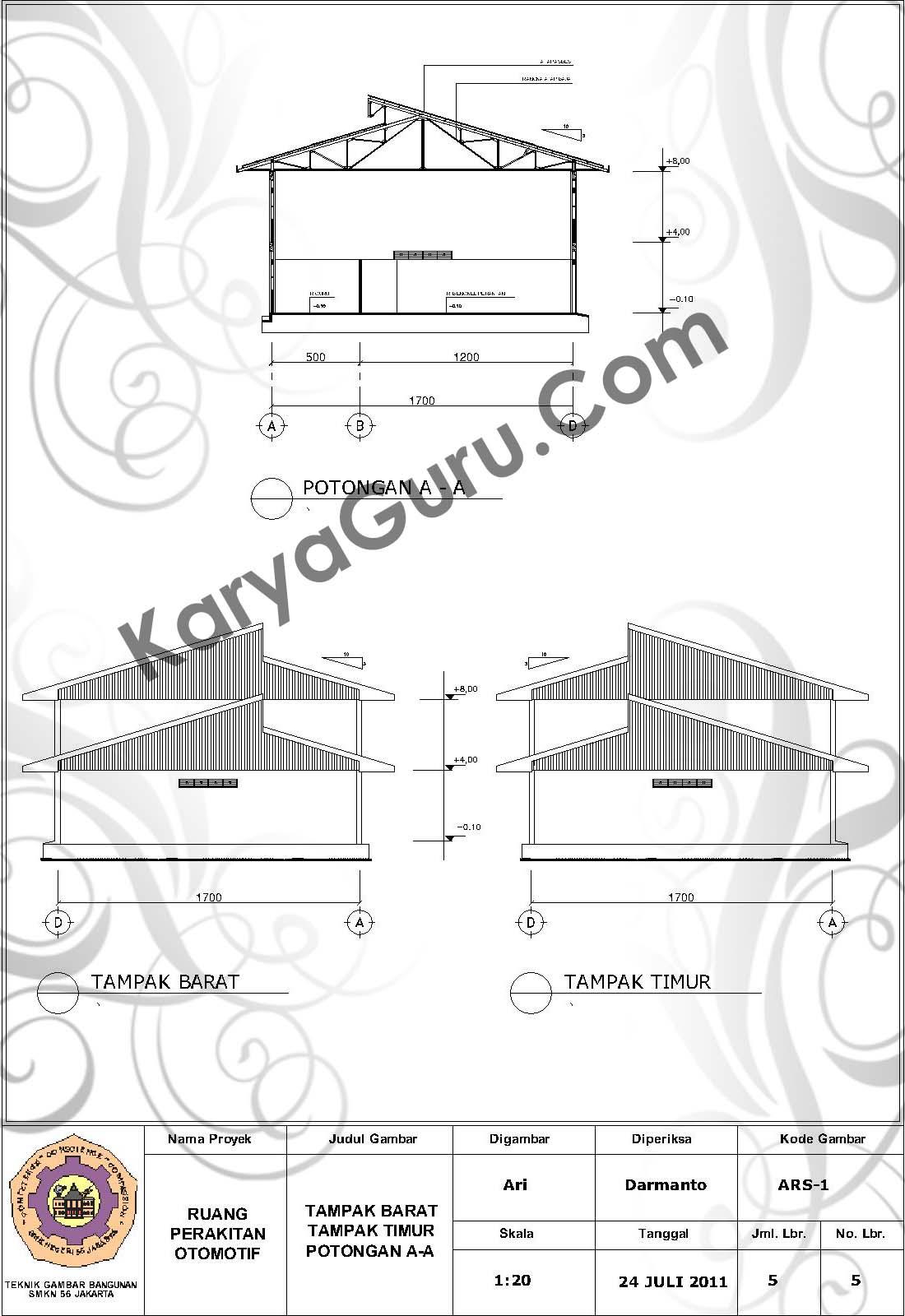

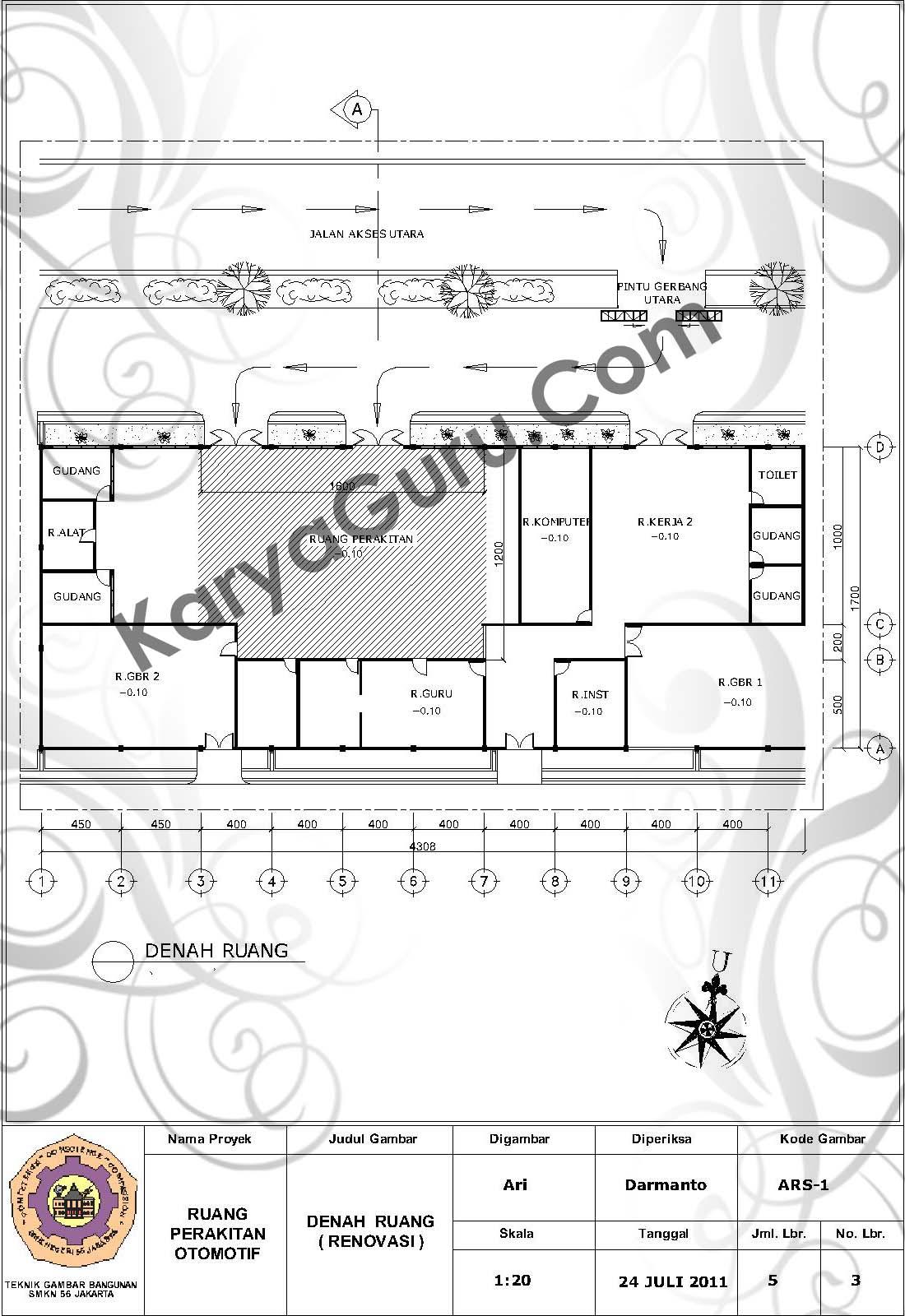

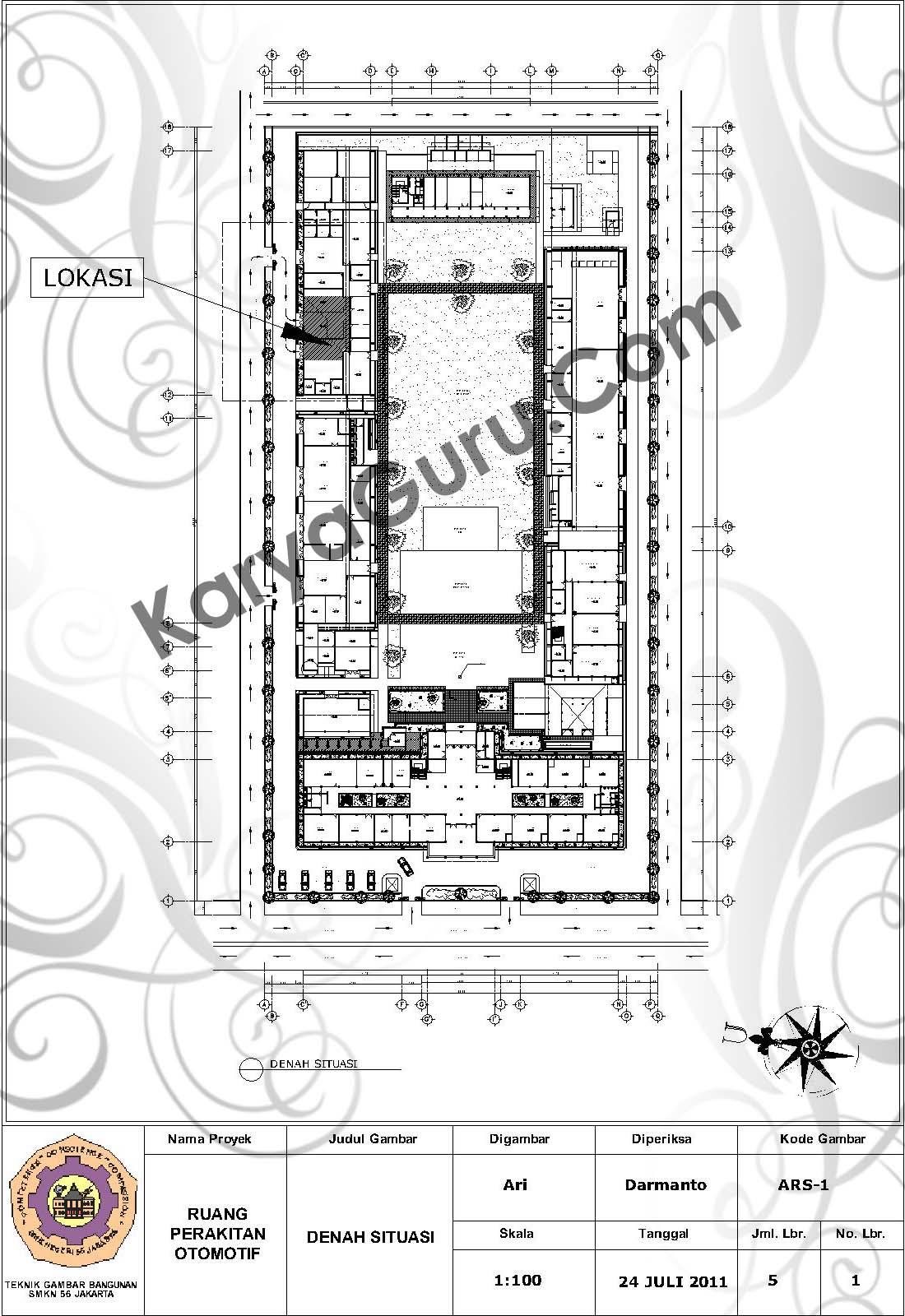

Agar ga kemana-mana nulis postingannya berikut ini gambar yang dikerjakan waktu itu.

………………………………………………………………………………………………………………
