Bentuk visualisasi dalam format 2D dan 3D sebagai bahan presentasi desain Personal Studio ini dibutuhkan oleh salah satu mahasiswa yang sedang menempuh kuliah di Malaysia. Data yang diberikan berupa desain dalam bentuk file .skp yang kemudian harus di breakdown menjadi gambar denah, tampak, potongan dan rendering 3 dimensi baik eksterior maupun interior.

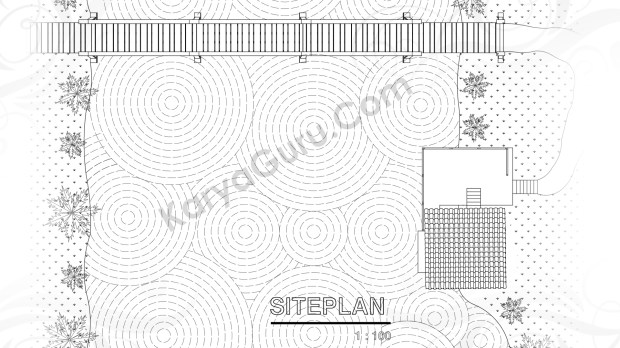

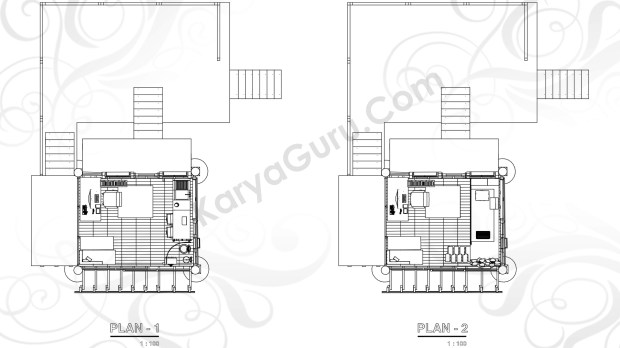

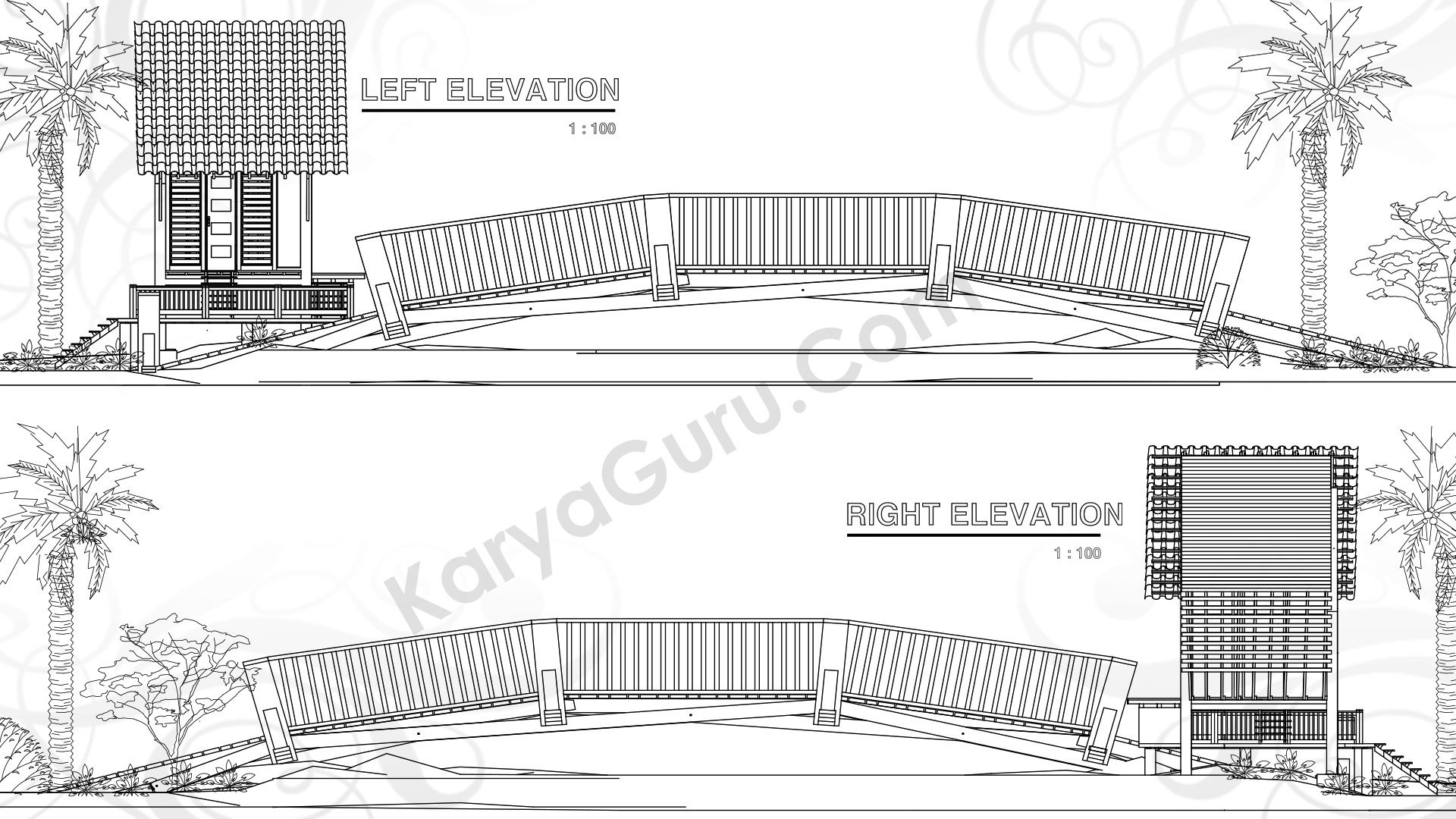

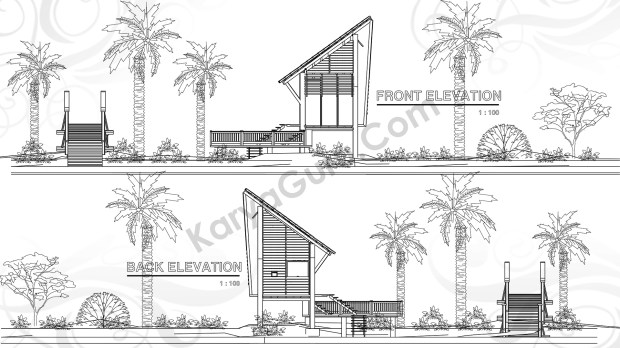

Dari obyek 3d desain bangunan yang diberikan maka dibuatlah bentuk orthografik dalam bentuk file cad yang hasilnya menjadi seperti gambar-gambar berikut ini:

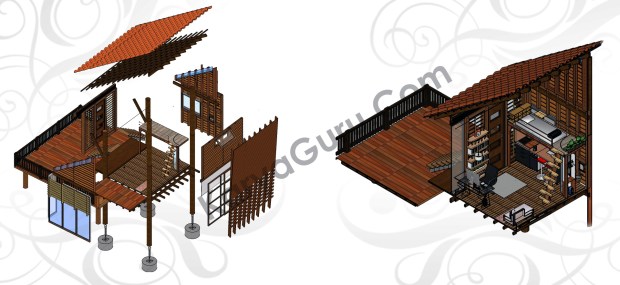

Dibutuhkan juga gambar bagian-bagian bangunan (explode) serta potongan ISO (oblique) untuk memperjelas desain yang dibuat oleh mahasiswa jurusan arsitektur tingkat awal ini. Cukup detail furnitur dan perabotan interior lainnya yang telah dibuat.

Selanjutnya pekerjaan membuat gambar visualisasi rendering untuk bagian luar bangunan, dari berbagai macam pandangan kamera yang dilengkapi dengan suasana sekitarnya. Kami mendapatkan photo-photo hasil survey dilokasi dan data tersebut menjadi acuan untuk membuat obyek-obyek pelengkap bagian eksterior bangunan dan hasil akhirnya seperti gambar-gambar berikut:

Rendering untuk bagian dalam bangunan pun dibutuhkan sebagai bahan presentasi tugas kuliah, dan gambar-gambar interior dibuat disaat-saat terakhir berkoordinasi via WhatsApp. Kondisinya mahasiswa ini sedang berada di Malaysia dan kami di Indonesia… cukup intensif juga komunikasinya karena beberapa jam lagi harus dipresentasikan kepada dosen mata kuliah disana.

Sambil menunggu materi presentasi dalam bentuk teks selesai dibuat, kami membuat format rendering dalam bentuk Gaya Sketsa sebagai alternatif menampilkan gambar-gambar di dalam presentasi nantinya.

Dan bentuk draft presentasi dari penggabungan antara gambar-gambar yang telah kami kirim dengan tulisan penjelasan konsep desain mahasiswa tersebut seperti beberapa photo dibawah ini,



Terimakasih atas kepercayaannya menggunakan jasa KaryaGuru Center



………………………………………………………………………………………………………………
