Pelaksanaan kursus autocad di bukit duri tebet jakarta selatan telah selesai dilaksanakan. Peserta mempunyai aktifitas sebagai kontraktor untuk bangunan rumah tinggal. Selama ini pekerjaan merancang bentuk bangunan yang akan dilaksanakan menggunakan sketsa tangan dengan bantuan kertas millimeter blok. Dalam proses desain tersebut selalu mengalami revisi berkali-kali, sehingga penyelesaian gambar desain yang akan diajukan memakan waktu yang lama. Maka dibutuhkan keterampilan mendesain bangunan dengan bantuan komputer menggunakan software autocad.

Materi pertama pengenalan area kerja autocad dengan bantuan fungsi-fungsi mouse. Kasus yang dipakai dalam proses belajar menggunakan proyek yang sedang di desain sktesanya agar hasil belajar autocad dapat langsung digunakan untuk pengajuan ke owner.

Untuk membuat layout tata letak ruangan (denah) diawali pembuatan layers dengan konfigurasi warna dan ketebalan garis agar mempermudah dalam pengelompokan obyek gambar. Garis as bangunan dibuat dan dilengkapi dengan dimensi (ukuran) ruangan.

Setelah garis as ruangan selesai digambar, latihan berlanjut pada pembuatan dan peletakan kolom serta dinding bangunan mengikuti garis as dengan ukuran umum ilmu bangunan, seperti jarak maksimum untuk peletakan kolom praktis.

Gambar bagian-bagian dari denah bangunan rumah tinggal selanjutnya yang diselesaikan adalah kusen pintu dan jendela, nama ruangan, elevasi, arsiran dinding dan kolom serta pola lantai sesuai dengan ukuran yang dikehendaki. Untuk arsiran pola lantai menggunakan perintah hatch – user define dan diatur konfigurasi ukuran keramik lantai serta bentuk polanya.

Dalam proses menggambar di autocad akan menemukan obyek-obyek yang belum terdefinisi dalam layers manager, maka penambahan layer diperlukan agar manajemen gambar dan hasil cetak (printout) lebih rapih dalam ketebalan garisnya.

Untuk gambar desain tata letak ruangan lantai dua disesuaikan dengan denah lantai satu, agar struktur kolom dan balok yang terbentuk lebih efisien serta aman. Perhitungan jumlah anak tangga didiskusikan bersama dan sering ditemukan masalah ketinggian untuk mendapatkan desain tangga yang nyaman dan aman.

Latihan selanjutkan membuat gambar bentuk atap baik atap genteng maupun atap beton yang menjadi komponen penutup bagian atas bangunan. Desain tampak depan dan samping mengacu pada denah lantai satu dan lantai dua serta bentuk atap yang telah dibuat sebelumnya. Internet dan buku menjadi referensi dalam proses penyelesaian desain fasad bangunan sesuai dengan permintaan owner.

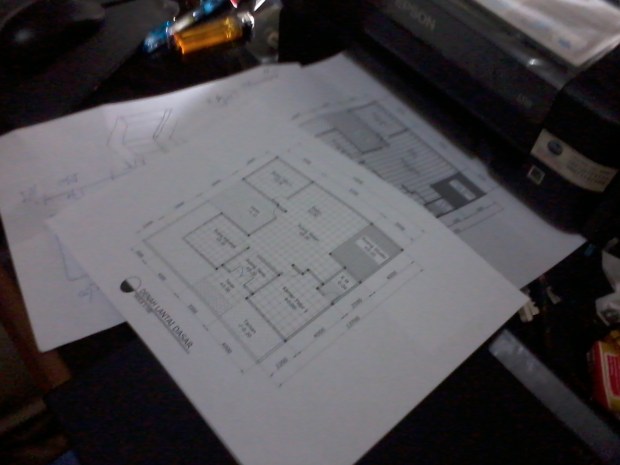

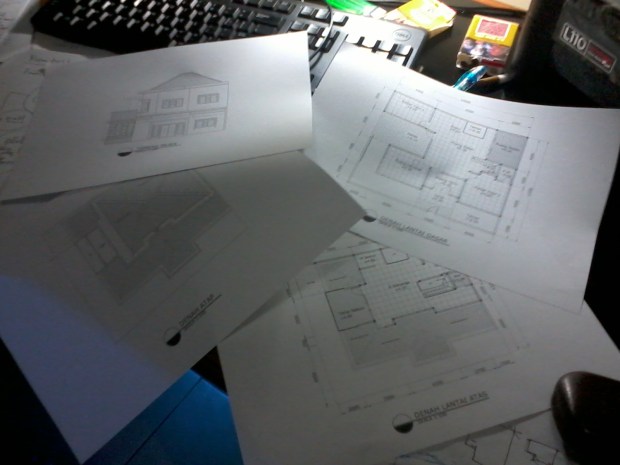

Hasil printout dicoba dengan beberapa pengaturan skala yang berbeda untuk belajar logika konfigurasi skala cetak pada ukuran kertas yang dipilih… walau terlihat sederhana, namun fatal akibatnya karena salah konfigurasi maka hasil cetaknya pun tidak tepat skalanya jika diukur dengan penggaris atau mistar ukur.

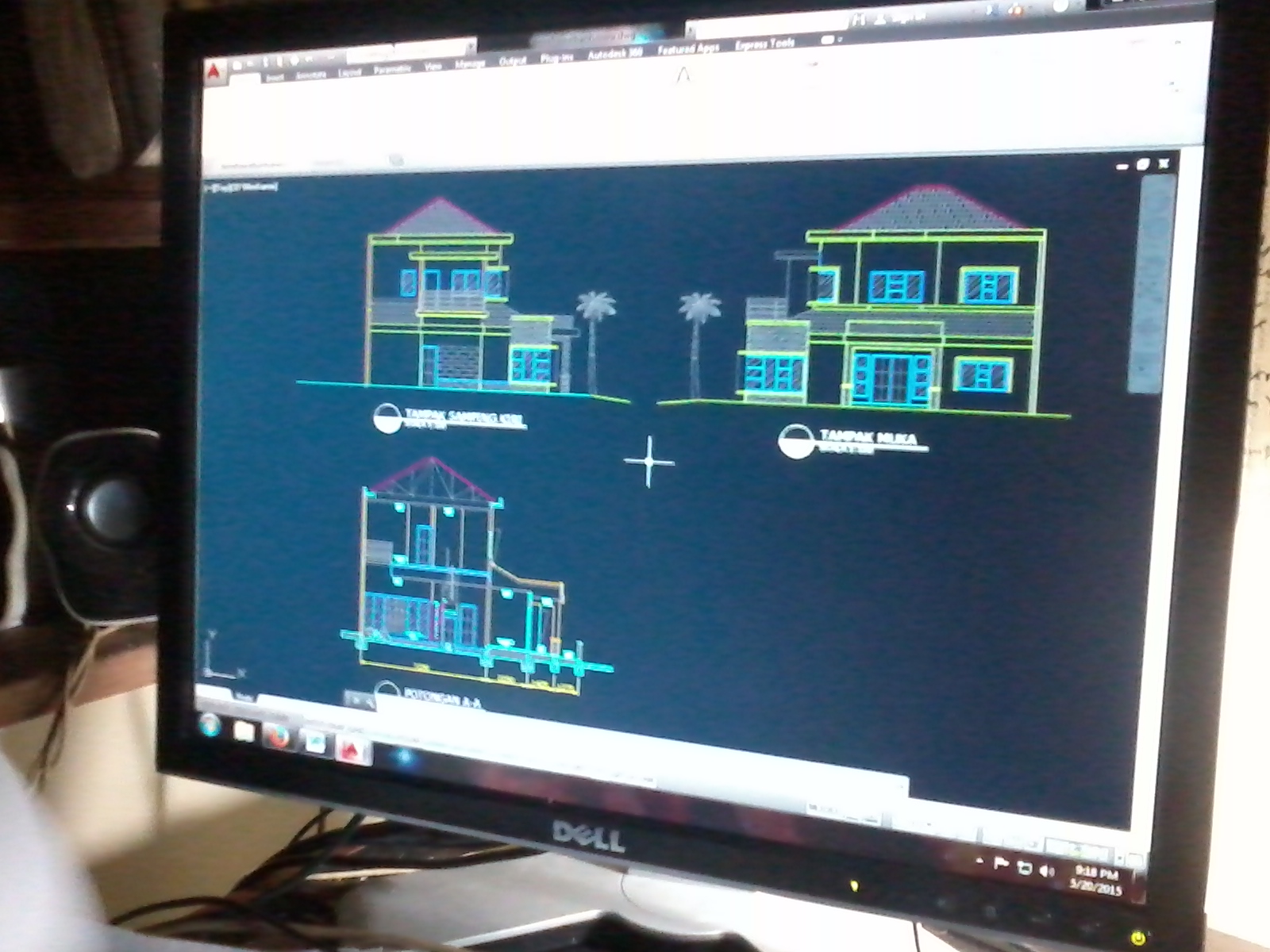

Penyelesaian gambar potongan akan memakan waktu cukup lama karena beberapa detail dari bagian bawah sampai atas bangunan dibuat sedemikian rupa. Disini kendala-kendala di lapangan akan terlihat dari bentuk detail bangunan  dan  kebutuhan material yang menyesuaikan akan fungsi dan estetika bangunan yang di desain.

Pembuatan gambar detail salah satu diantaranya detail kusen pintu dan jendela mengikuti gambar denah dan tampak serta potongan. Di tahap ini akan lebih mudah diselesaikan karena menggunakan library cad yang sudah diberikan. Walaupun menggunakan gambar detail dari kumpulan gambar yang ada, namun penyesuaian pada desain bangunan yang telah dibuat memerlukan trik tersendiri agar sinkron. Beberapa perintah autocad yang digunakan diantaranya scale – reference, match properties, copy with base point dan sebagainya akan mempercepat proses penyelesaian di tahap ini.

Pada pertemuan ke-5, materi sudah habis.. maka untuk pertemuan terakhir peserta mengerjakan gambar dengan kasus proyek yang lainnya.. saya hanya menjadi tempat memantau dan memberi masukan jika ada beberapa trik cepat yang bisa digunakan.

Semoga dengan kursus autocad ini dapat mempermudah dan mempercepat dalam aktifitas peserta sebagai seorang kontraktor… jika ada permasalahan dikemudian hari, peserta mempunyai hak untuk berkonsultasi selama satu tahun yang merupakan salah satu fasilitas dari layanan kursus autocad di karyaguru center.

Sukses terus untuk usahanya pak.. salam

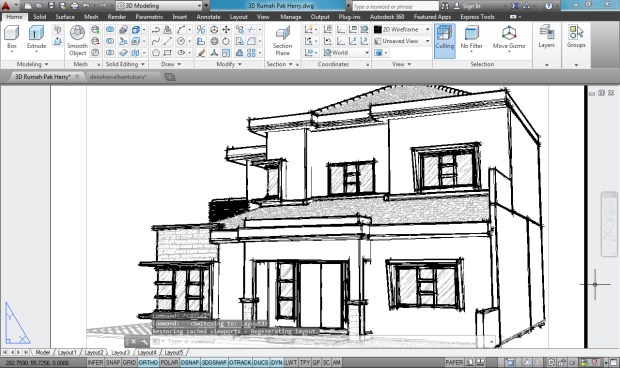

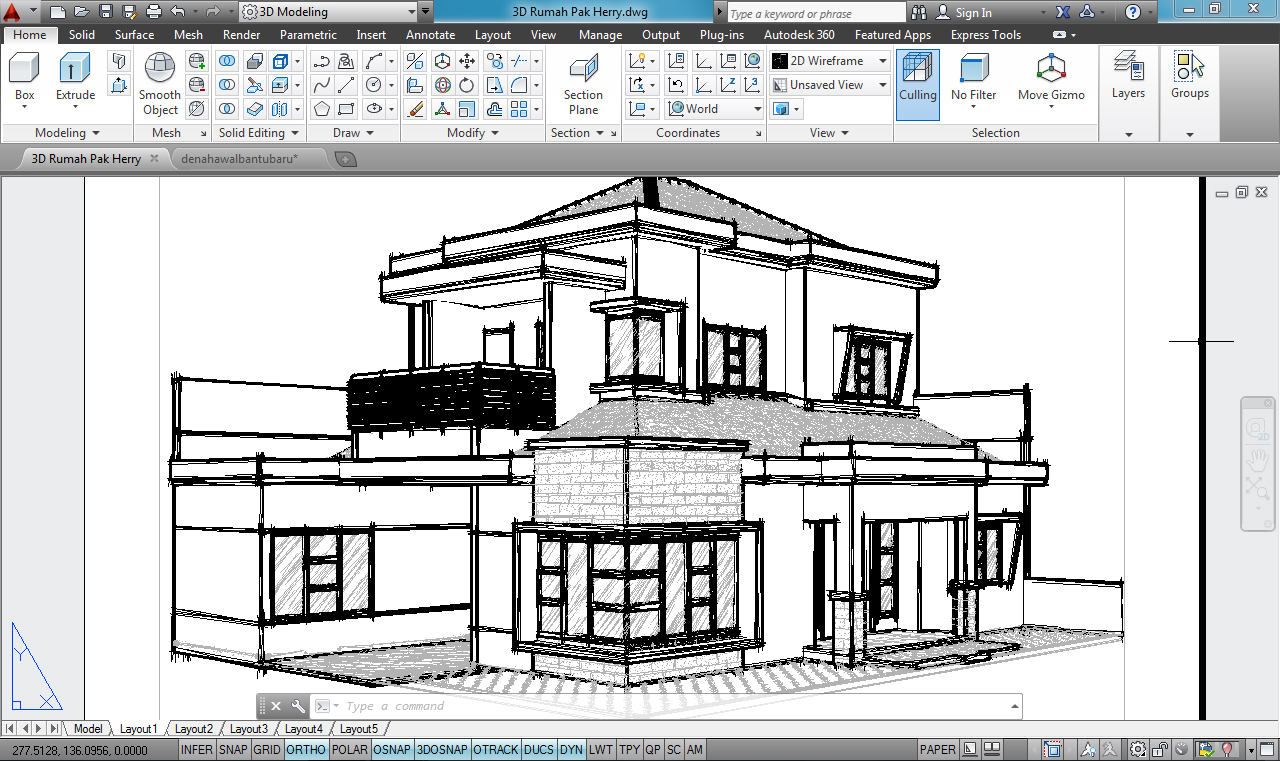

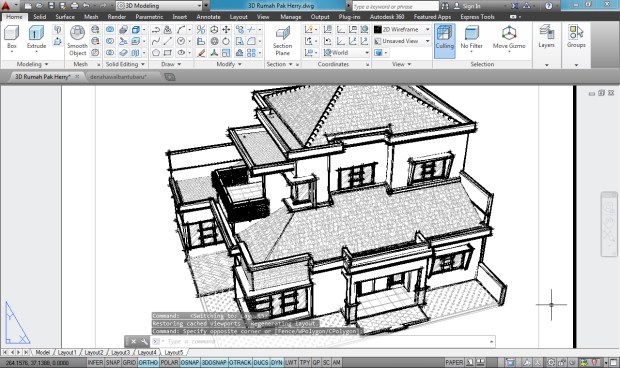

NB: saya telah membuat bentuk perspektif 3d dari desain yang bapak buat agar dapat dipresentasikan pada owner sehingga menjadi gambar pelengkap untuk mempermudah pemahaman mengenai desain yang dibuat.. semoga bermanfaat!

………………………………………………………………………………………………………………
