Tutorial AutoCAD Rendering Bangunan Bertingkat – Bagian 4 (Konfigurasi Rendering)

Pada tutorial ini digunakan autocad versi 2014, jika ada perbedaan dalam tata letak icon dengan versi autocad yang Anda gunakan silahkan disesuaikan menurut versi masing-masing. Tutorial ini merupakan salah satu dari tutorial berseri yang dapat Anda dapatkan keseluruhan tutorialnya di bagian pertamakeduaketiga dan keempat.

Untuk file 3d model format autocad .dwg sebagai bahan pendukung belajar, silahkan download >> di sini <<

 00-tutorial-autocad-rendering-bangunan-bertingkat-bagian-1-konfigurasi-rendering

LANGKAH 1

Okay kembali ke layout Camera1 dan pastikan Jendela Viewport sudah aktif dengan cara klik 2x pada area tengah. Pada ribbon pilih tab Render kemudian pilih Full Shadows pada bagian Lights.

94-render-full-shadow-layout-viewport-tutorial-autocad-3d

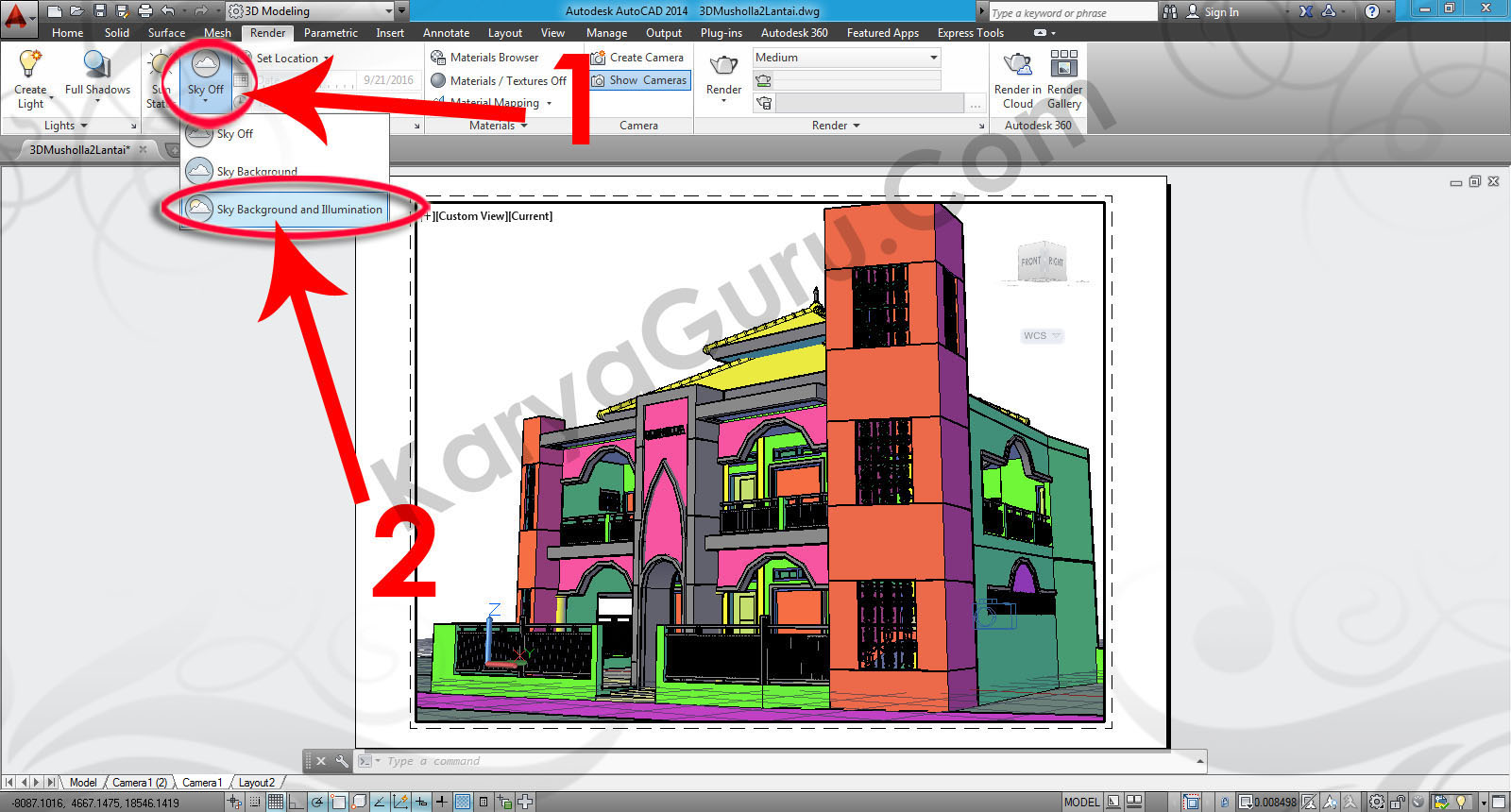

LANGKAH 2

Selanjutnya pada bagian Sun & Location pilihlah Sky Background & Illumination.

95-sky-background-and-illumination-layout-viewport-tutorial-autocad-3d

LANGKAH 3

Masih pada bagian Sun & Location silahkan Anda klik icon Sun Status sampai muncul jendela Lighting – Viewport Lighting Mode. Selanjutnya klik pilihan Turn off the default lighting (Recommended).

96-sun-status-turn-off-the-default-lighting-layout-viewport-tutorial-autocad-3d

LANGKAH 4

Pada bagian Render klik icon Panah Kecil sehingga muncul jendela Advanced Render Settings. Aktifkan icon Global Illumination pada bagian Indirect Illumination seperti terlihat pada gambar dibawah ini. Untuk memulai proses rendering silahkan klik Icon Render.

97-render-global-illmumination-layout-viewport-tutorial-autocad-3d

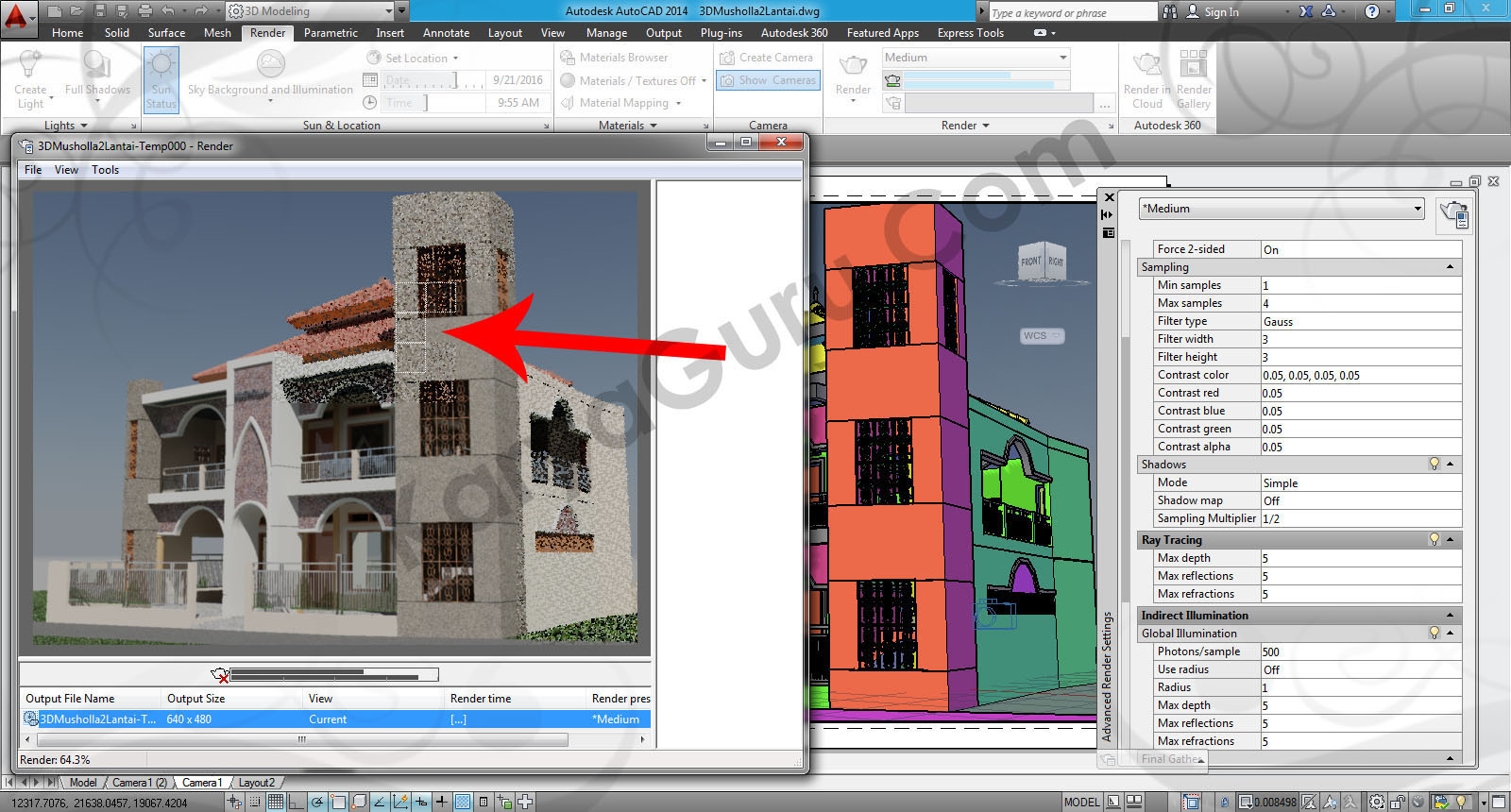

LANGKAH 5

Maka proses Rendering akan dimulai……

98-render-process-layout-viewport-tutorial-autocad-3d

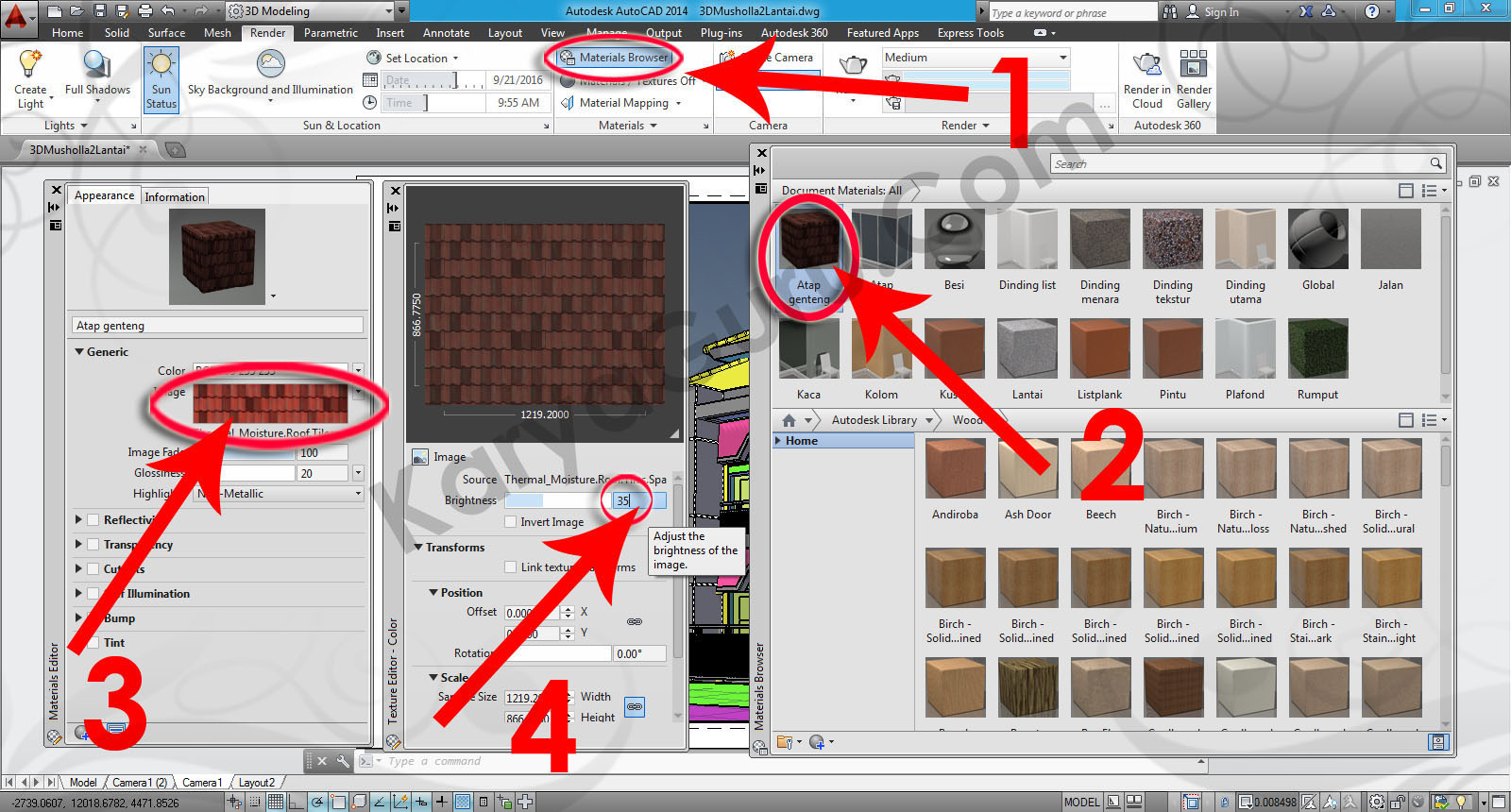

LANGKAH 6

Jika sudah selesai proses Rendering maka hasilnya akan terlihat beberapa kekurangan. Anda dapat merubah beberapa hal untuk memaksimalkan hasilnya seperti mengkonfigurasi kembali jenis material. Pada bagian Materials silahkan klik icon Materials Browser dan rubah settingan jenis material Atap genteng dan berikan nilai 35 untuk Brightness.

99-material-browser-texture-editor-layout-viewport-tutorial-autocad-3d

LANGKAH 7

Lakukan juga perubahan pada settingan jenis material Besi dengan seperti terlihat pada gambar berikut ini.

100-material-editor-layout-viewport-tutorial-autocad-3d

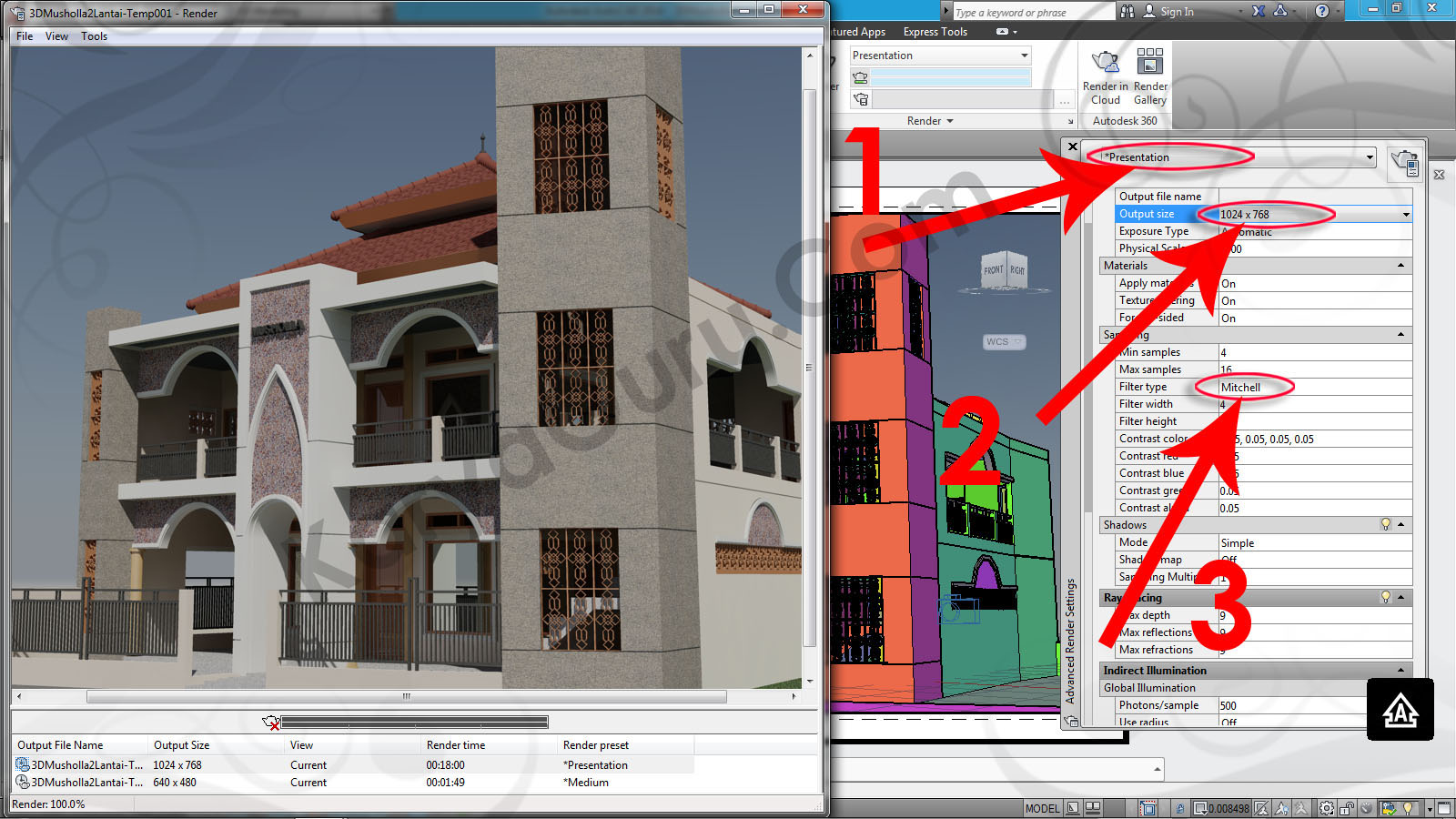

LANGKAH 8

Anda juga dapat merubah beberapa hal untuk memaksimalkan hasil rendering dengan mengkonfigurasi kembali pada jendela Advanced Render Settings. Lakukan perubahan di bagian Render Preset menjadi Presentation, Output size menjadi 1024×768, dan Filter type menjadi Mitchell.

101-presentation-mitchell-render-layout-viewport-tutorial-autocad-3d

LANGKAH 9

Lakukan pula perubahan di bagian Sun & Location seperti Date Time, di bagian Render seperti Render quality. Jika sudah yakin dengan konfigurasinya silahkan Anda mulai proses render kembali dengan klik icon Render.

102-date-time-render-quality-layout-viewport-tutorial-autocad-3d

LANGKAH 10

Untuk menyimpan hasil gambar Rendering sangat mudah, di jendela Render cukup klik File kemudian pilih Save.

102-file-save-render-layout-viewport-tutorial-autocad-3d

LANGKAH 11

Pada jendela Render Output File tentukan Lokasi penyimpanan di bagian Save in, ketikan Camera1 pada bagian File name dan pilih JPEG(*.jpeg,*.jpg). pada bagian Files of type. Kemudian klik tombol Save.

103-save-in-file-name-type-render-layout-viewport-tutorial-autocad-3d

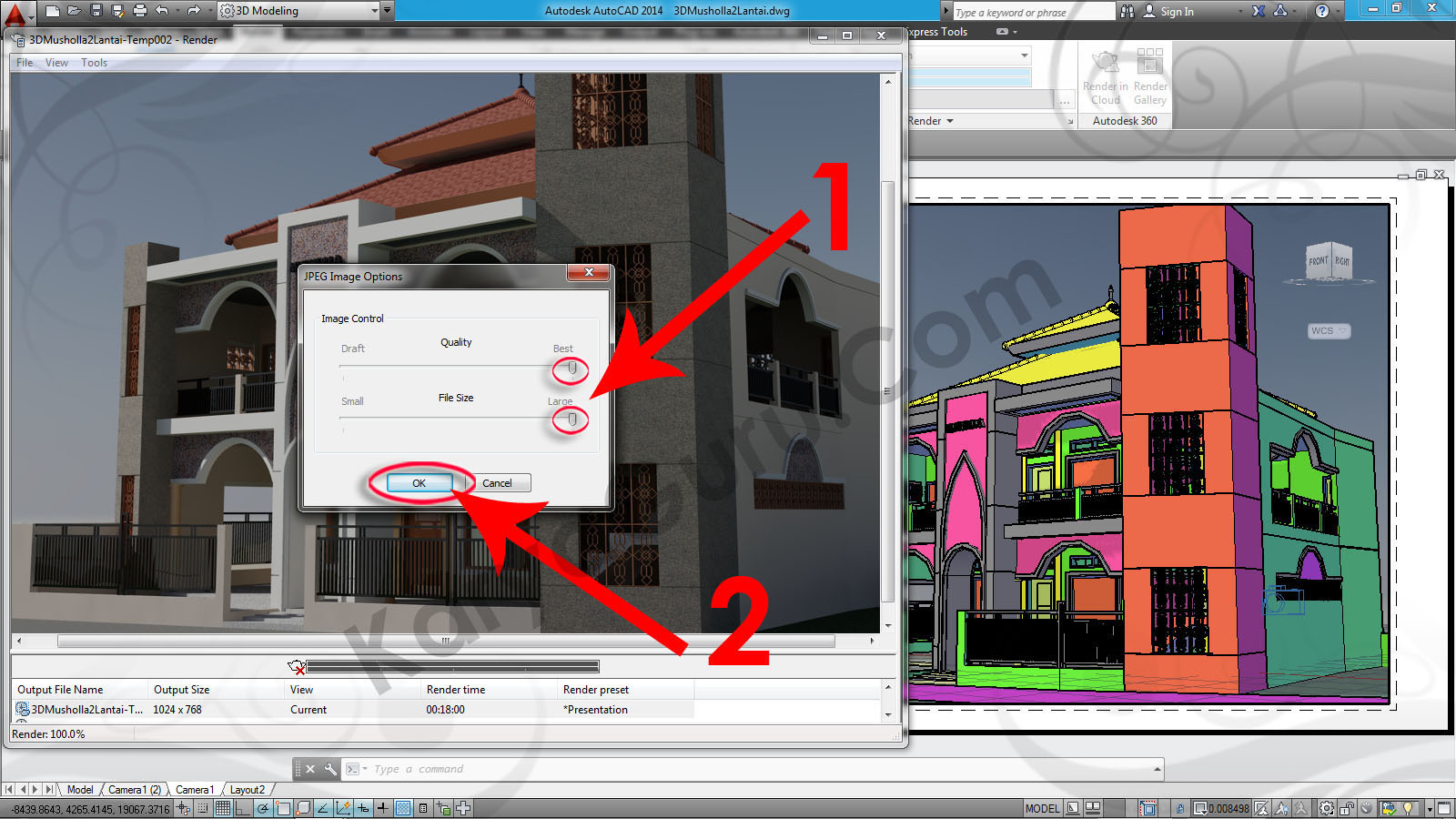

LANGKAH 12

Pada jendela JPEG Image Options geser slider ke Best pada bagian Quality dan Large pada bagian File Size. Selanjutnya klik tombol OK.

104-quality-file-size-render-layout-viewport-tutorial-autocad-3d

Berikut ini beberapa hasil rendering autocad dari posisi kamera yang berbeda. Lokasi dan titik target kamera sangat berpengaruh terhadap sudut pandang obyek, seperti pandangan mata burung, mata manusia dan mata cacing.

HASIL AKHIR RENDERING CAMERA 1

105-render-camera-1-layout-viewport-tutorial-autocad-3d

hasil-rendering-autocad-camera1

HASIL AKHIR RENDERING CAMERA 2

106-render-camera-2-layout-viewport-tutorial-autocad-3d

hasil-rendering-autocad-camera2

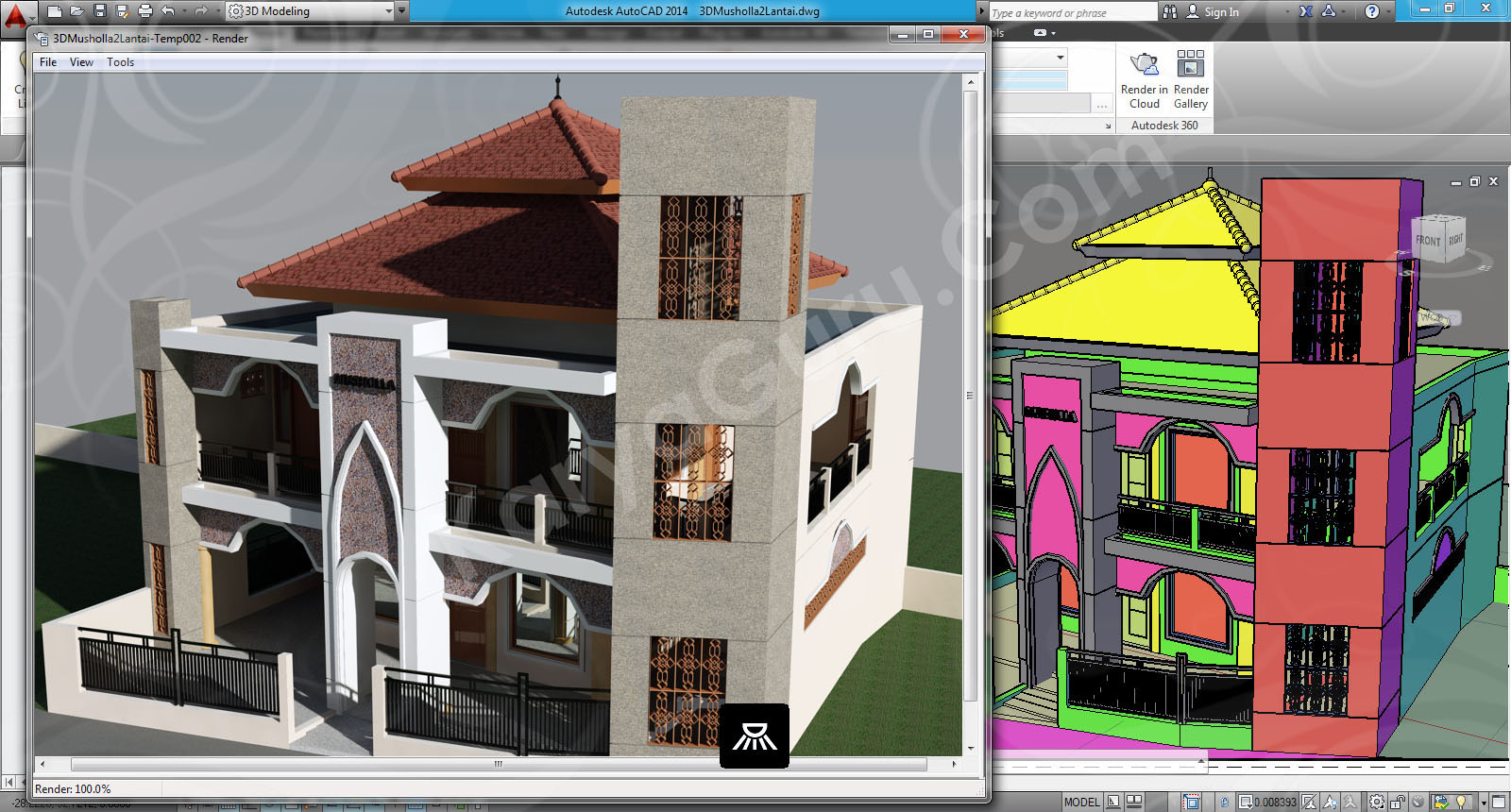

HASIL AKHIR RENDERING CAMERA 3

107-render-camera-3-layout-viewport-tutorial-autocad-3d

hasil-rendering-autocad-camera3

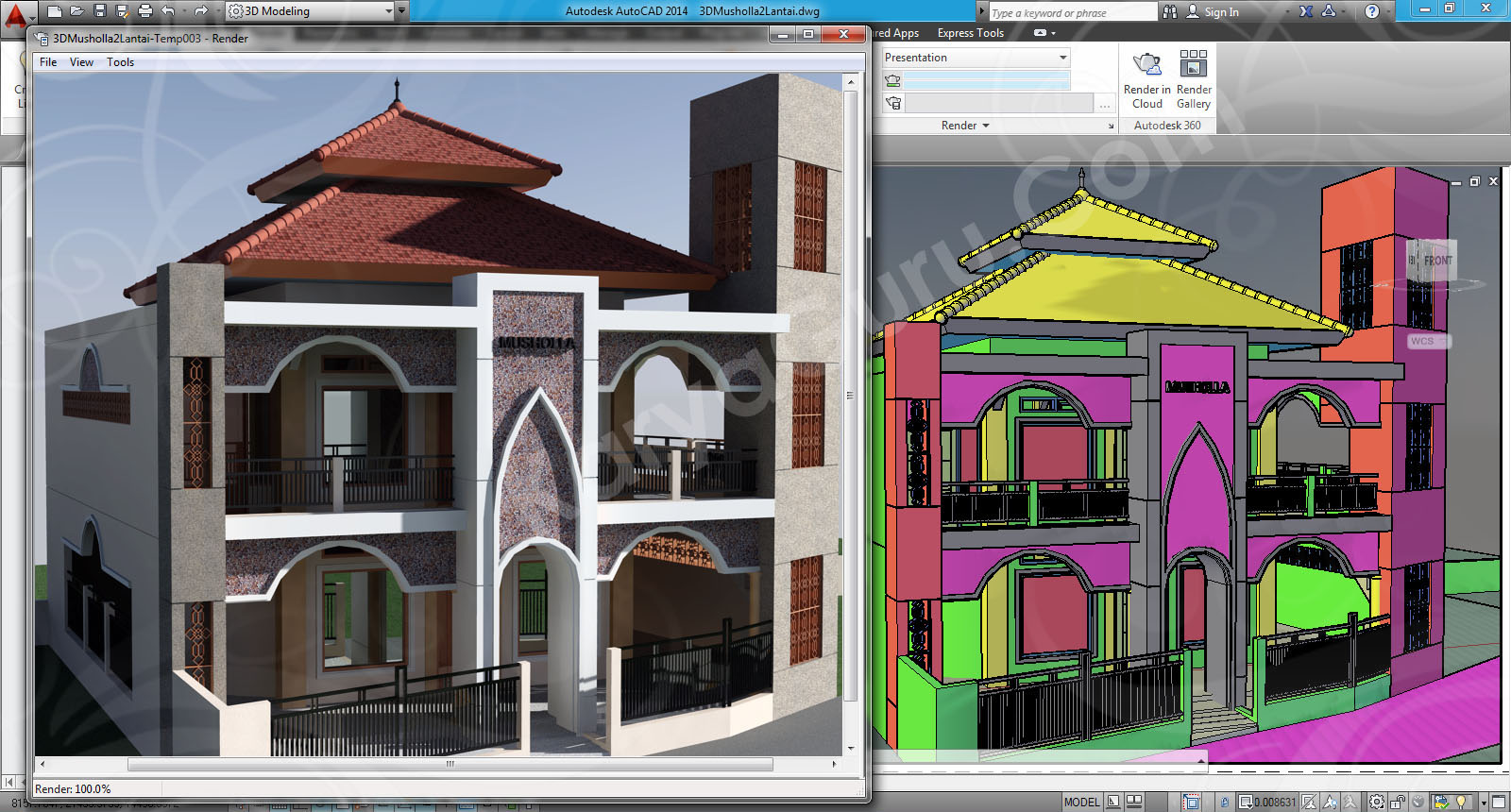

HASIL AKHIR RENDERING CAMERA 4

108-render-camera-4-layout-viewport-tutorial-autocad-3d

hasil-rendering-autocad-camera4

NB: Untuk latihan rendering di autocad, Anda dapat mendownload secara gratis bentuk  3d model (.dwg) lainnya di >> http://wp.me/pKugu-1Sc

Selamat berlatih !!!



………………………………………………………………………………………………………………
