Pradesain Masjid Al-Qalam

Posted on April 9, 2013 by Koeshariatmo in 3D Modeling, Activities, AutoCAD // 6 Comments

Rencana akan pembangunan masjid di lingkungan sekolah merupakan kebutuhan. Ditambah keberadaan masjid tersebut digunakan tidak hanya warga didalam sekolah melainkan juga oleh warga di luar lingkungan sekolah.

lokasi-masjid

Sebenarnya dilingkungan sekolah tempat saya mengajar sudah ada masjid. Namun terkadang pada hari jum'at para jemaah sholat jum'at banyak yang melaksanakan sholat di lapangan karena masjid yang ada saat ini tidak mampu menampung jumlah jemaah. Hal ini karena jemaah yang datang tidak hanya dari warga lingkungan dalam sekolah, namun dari warga sekitar dan karyawan kantor yang ada di sekitar sekolah.

3D-Masjid

Nah pradesain masjid ini dibuat oleh Pak Sudarmanto (Ka.Prog Teknik Gambar Bangunan). Saya mendapatkan mandat untuk membuat gambar kerja dan visualisasi 3D Modeling. Penampakannya seperti gambar diatas, dan gambar kerjanya baru pada tahap denah, tampak dan potongan.

Untuk penentuan material yang digunakan belum dibahas secara detail. Bentuk fasad masjid disesuaikan dengan lokasi, arah kiblat dan faktor lapangan lainnya.

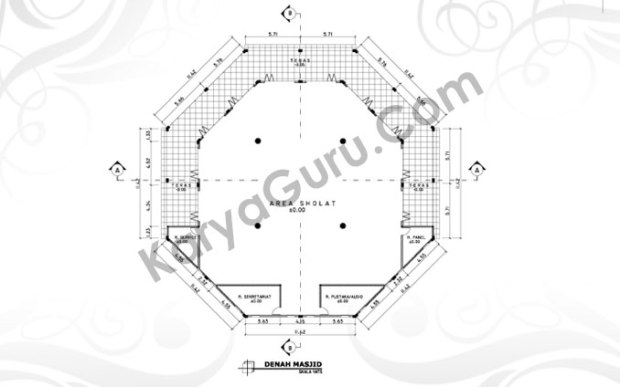

denah-masjid

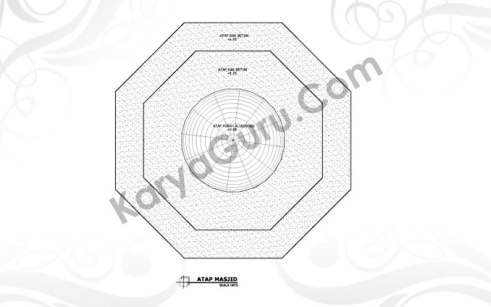

atap-masjid

tampak-depan-masjid

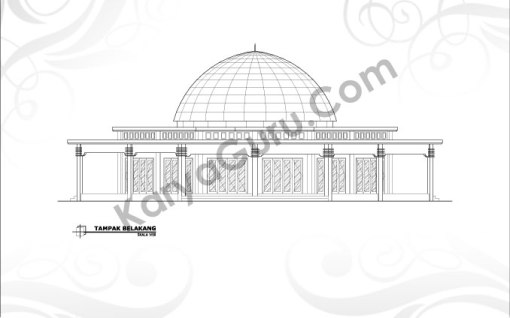

tampak-belakang-masjid

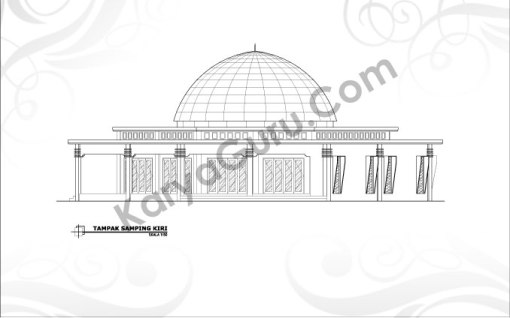

tampak-kiri-masjid

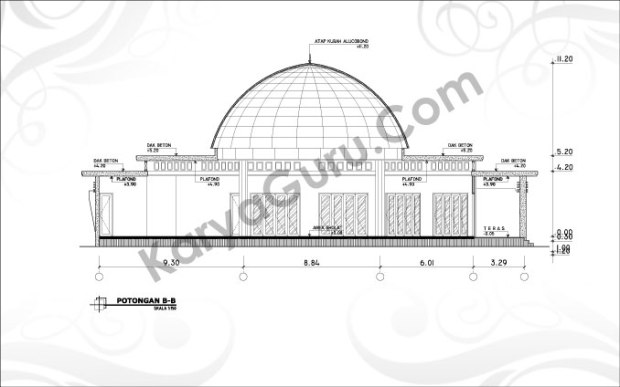

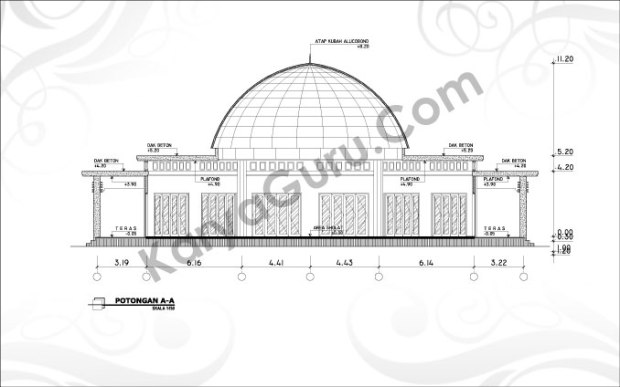

Potongan-a-a-Masjid Potongan-b-b-Masjid

Semoga cepat terlaksana pembangunanya.. Aamiin!

Update 06-10-2014

Alhamdulillah pembangunannya sudah mulai dilaksanakan… berikut penampakannya:

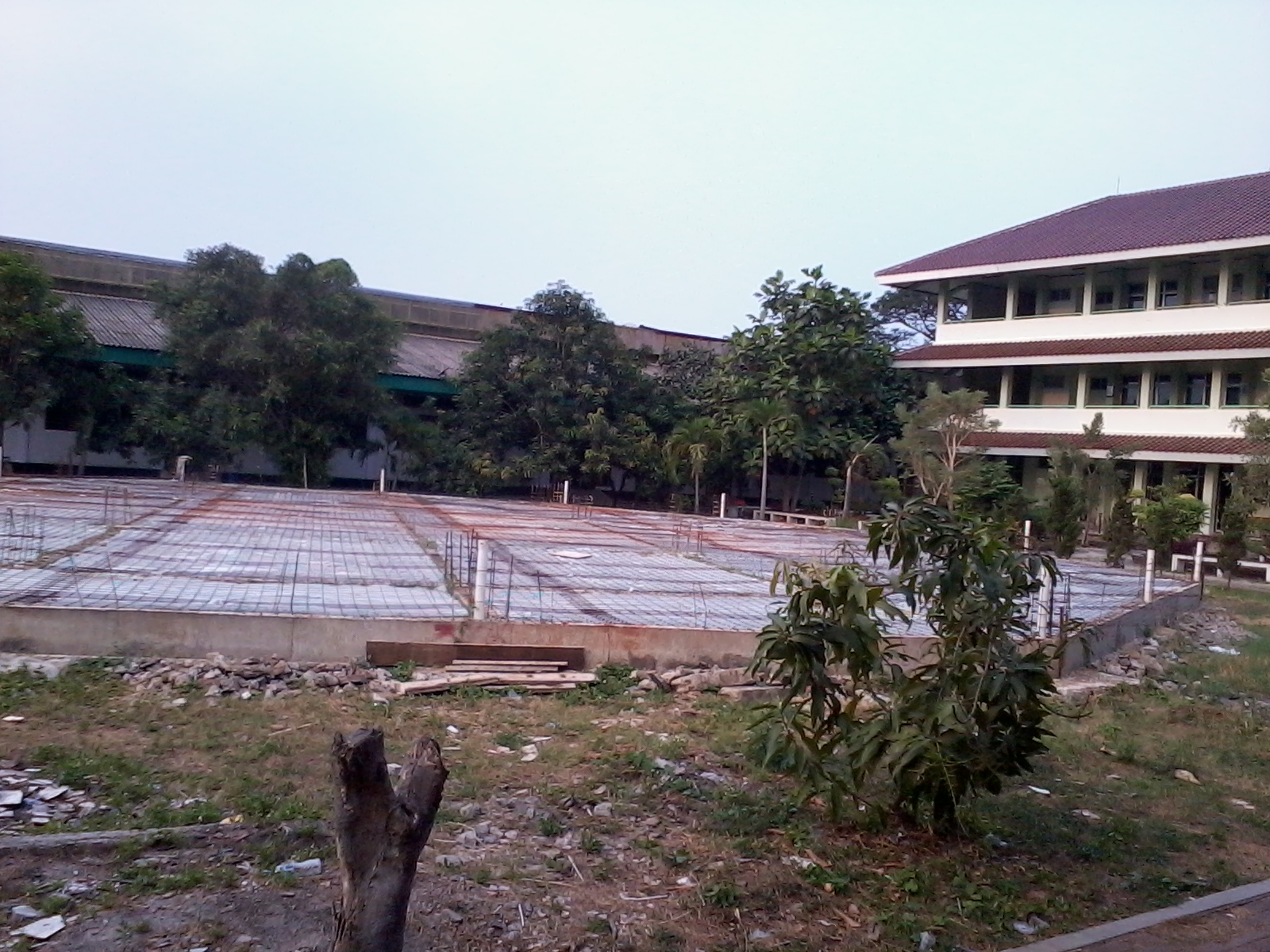

Pelaksanaan Pemabngunan Masjid Al-Qalam

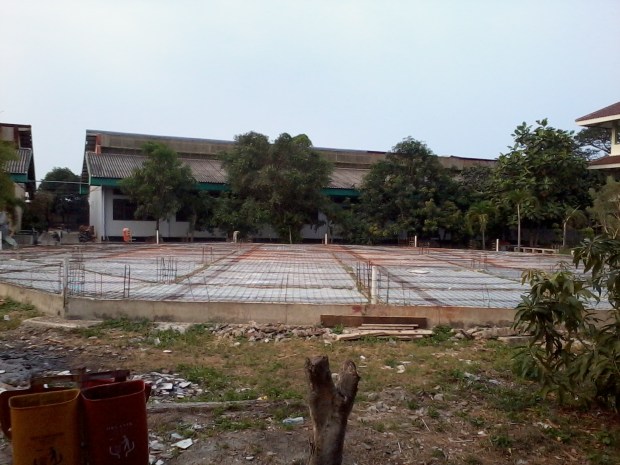

Pelaksanaan Pemabngunan Masjid SMKn 56 jakarta

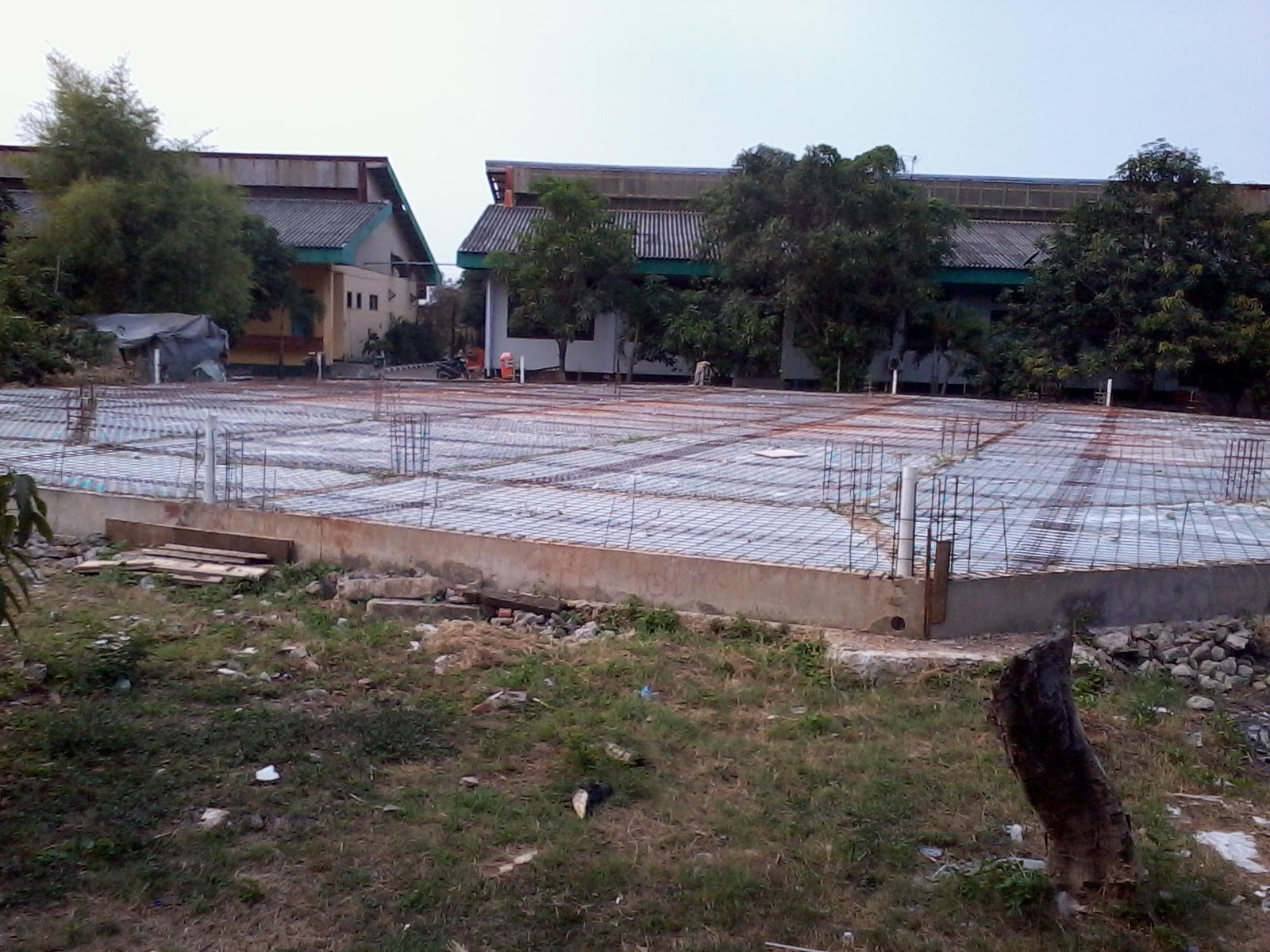

Pelaksanaan Pemabngunan Masjid

………………………………………………………………………………………………………………
