Pelaksanaan Kursus AutoCAD yang mengambil lokasi di Kp. Makasar Jakarta Timur sudah selesai dalam 6x pertemuan dengan 4 jam setiap pertemuannya. Peserta adalah lulusan SMA di Jawa Tengah yang sudah bekerja selama 1 tahun di perusahaan yang bergerak di bidang elektronika berlokasi di Jakarta. Berangkat dari kebutuhan akan gambar kerja untuk pekerjaan yang dilaksanakan, maka perusahaan memberikan peluang kepada peserta untuk belajar autocad agar dapat membuat gambar kerja lebih cepat dan efesien.

Selama ini pekerjaan gambar-gambar desain yang akan diproduksi, diselesaikan menggunakan software vector seperti coreldraw. Namun untuk desain yang akurat/presisi terkadang tidak dapat dibuat dengan mudah, maka peserta membutuhkan pengetahuan dan keterampilan menguasai software autocad yang memang khusus untuk membuat gambar kerja (technical drawing).



Untuk kasus pertama diambil benda yang pernah dibuat gambar kerjanya oleh peserta dan telah diproduksi. Proses pengukuran benda yang sudah jadi dilakukan untuk mendapatkan data-data yang akan digambar dengan autocad.

Pada pertemuan pertama, perintah dasar autocad dapat menyelesaikan gambar desain lebih mudah dan akurat. Terasa perbandingan yang sangat jauh dalam membuat gambar desain menggunakan coreldraw dengan autocad.

Gambar yang dibuat harus dilengkapi dengan notasi dan dimensi sebagaimana layaknya gambar kerja, agar proses produksi nantinya mudah dilaksanakan tanpa harus didampingi oleh pembuatnya (drafter).

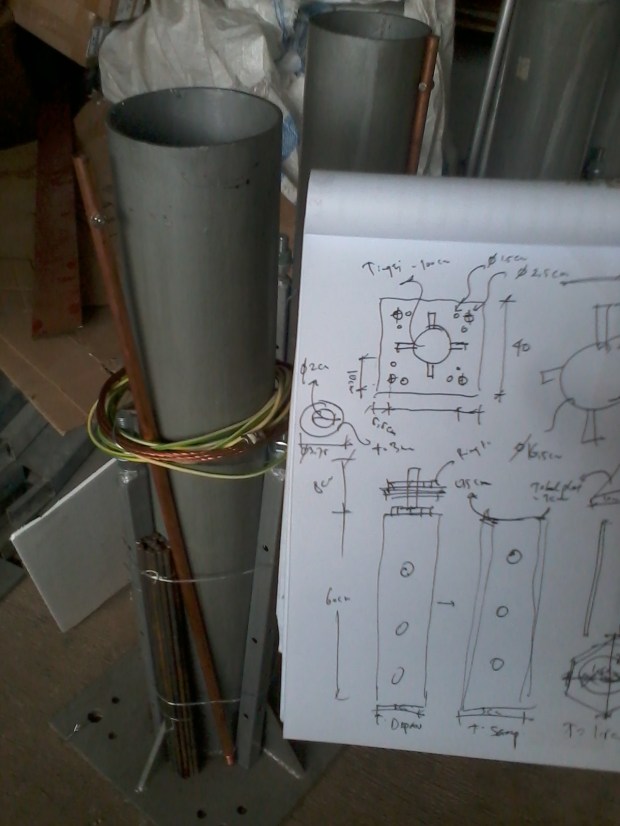

Pertemuan berikutnya mengukur benda yang lebih besar ukurannya dengan beberapa bagian yang terpisah. Dari hasil pengukuran dibuat sketsa sederhana untuk data-data gambar teknik yang akan dibuat peserta.

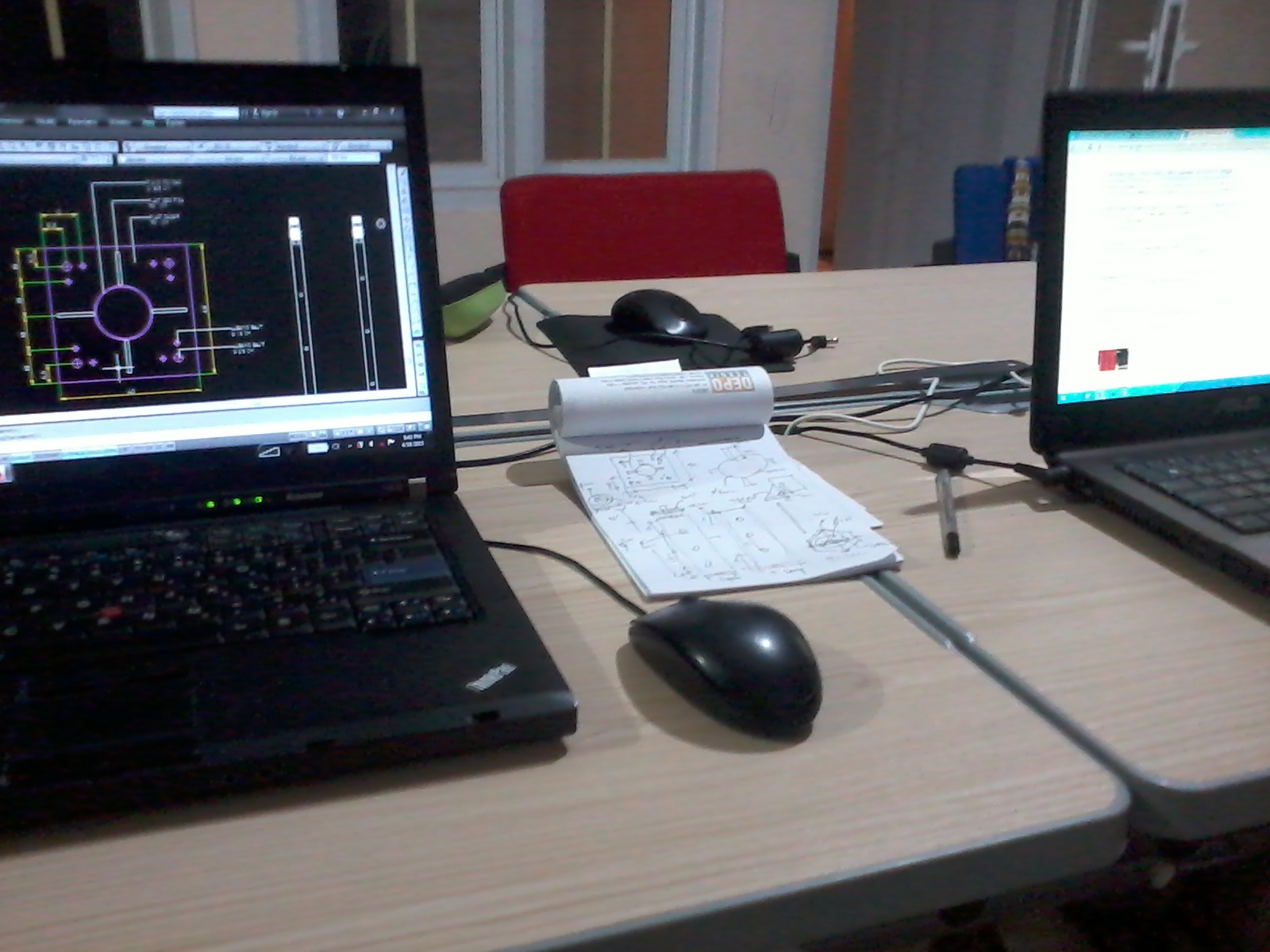

Hasil survey (pengukuran), biasanya ada beberapa data ukuran benda yang terlewat. Disinilah peserta harus dapat mencari solusinya dengan bantuan autocad.  Dengan bantuan dasar-dasar gambar teknik masalah kurangnya data dapat diselesaikan.

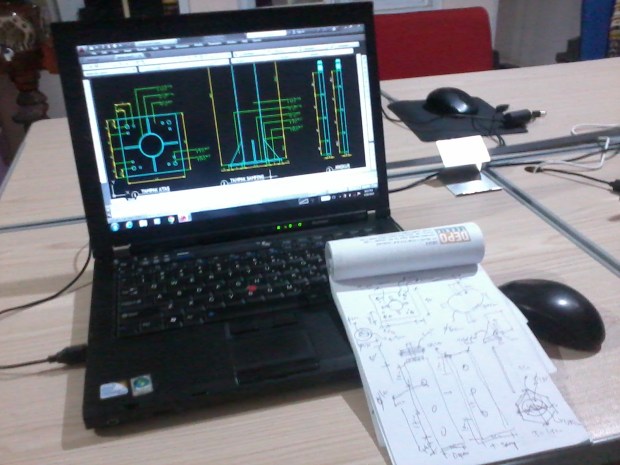

Proses pembuatan bagian-bagian benda yang terpisah (part) dibuat secara detail agar saat produksi dapat dirangkai dengan presisi/akurat. Notasi dan dimensi di gambar kerja sangat penting perannya.

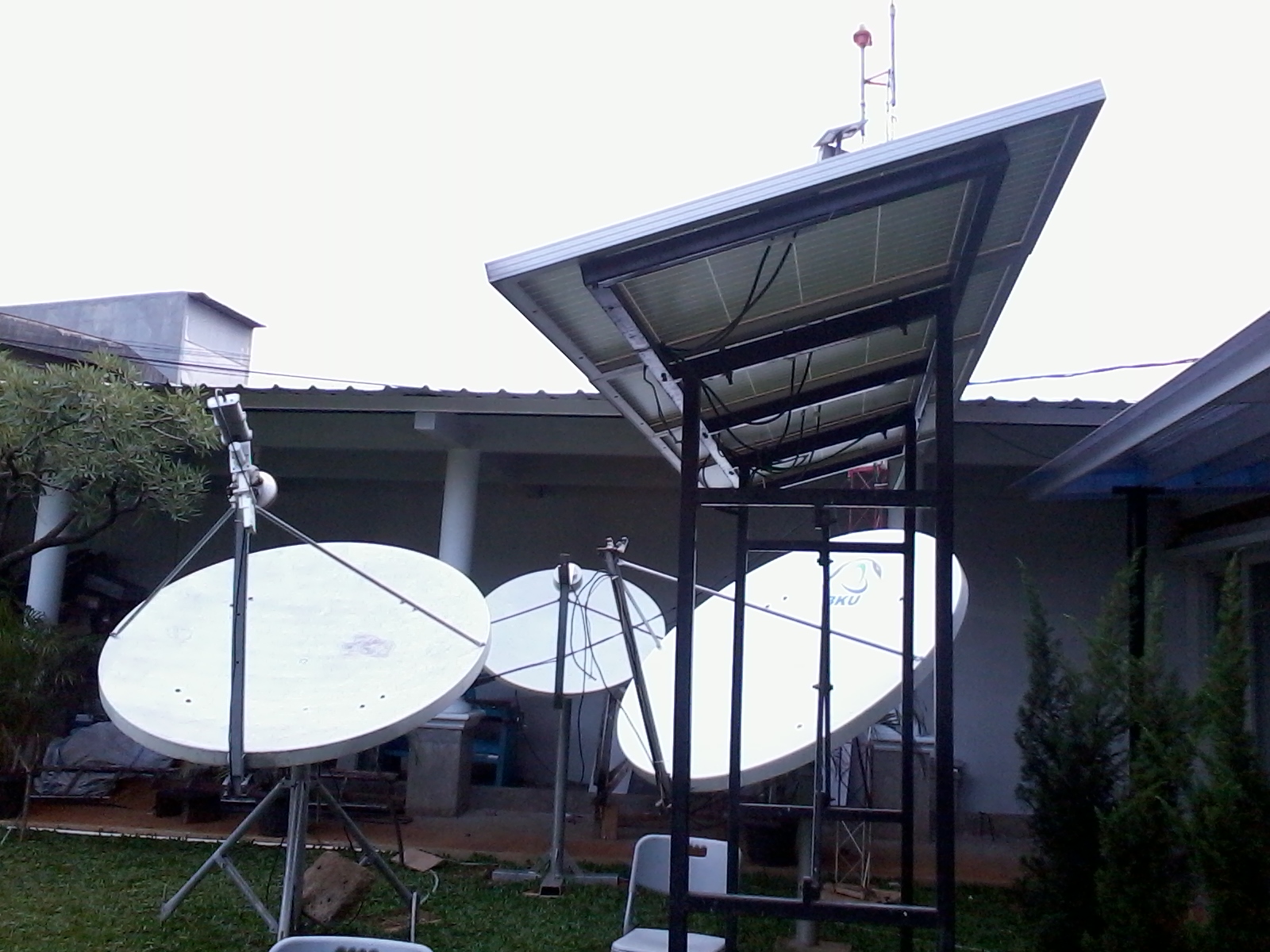

Materi selanjutnya menyelesaikan tugas yang diberikan oleh perusahaan kepada peserta yakni membuat gambar kerja solarcell lengkap dengan komponen dan rangka pendukungnya.

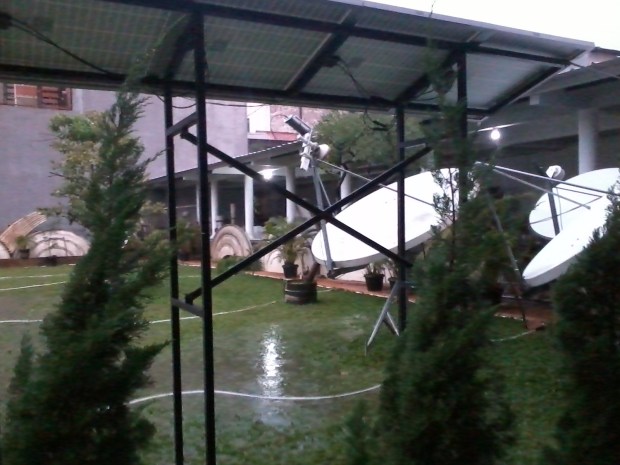

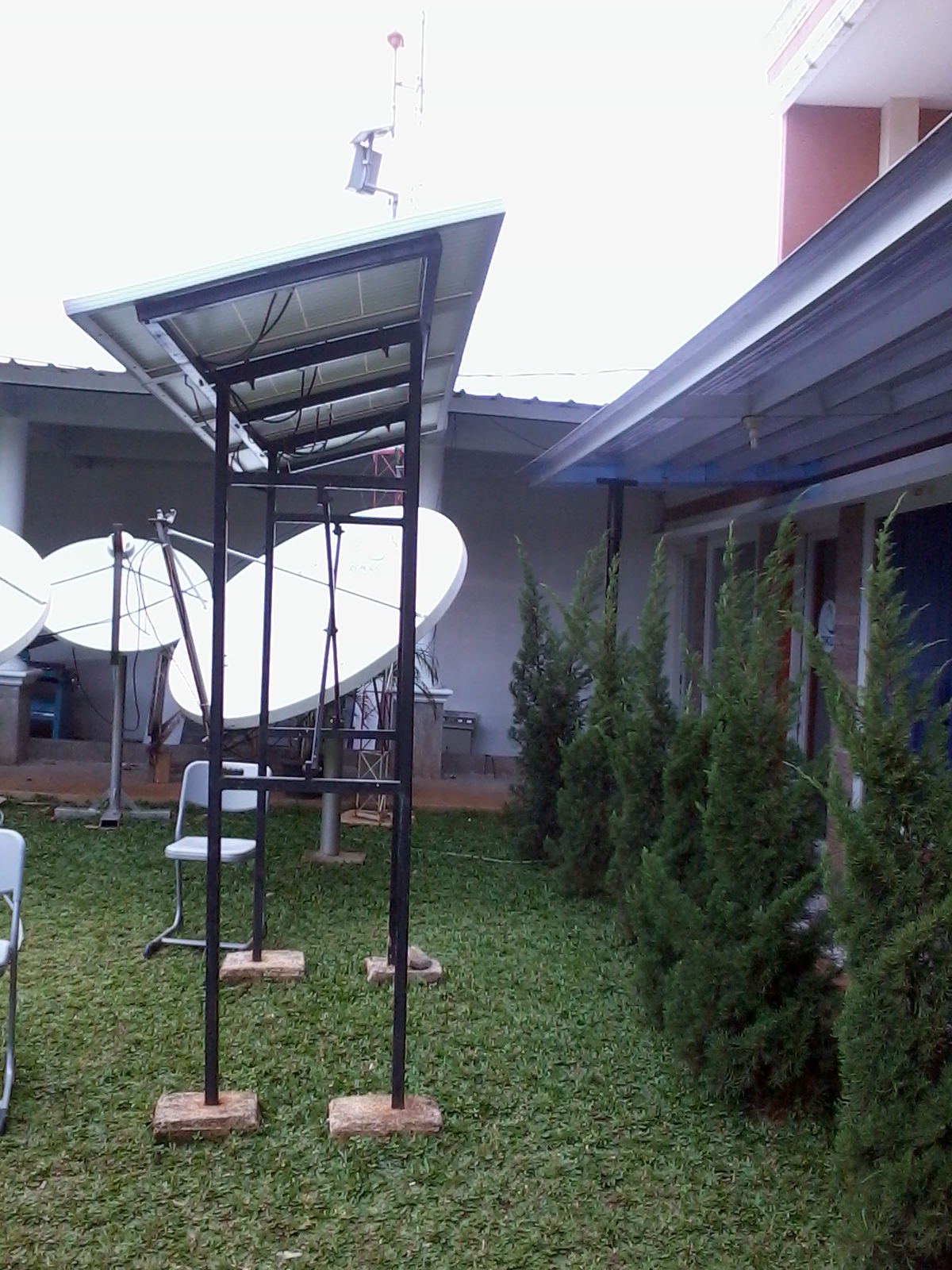

Proses pengukuran dilapangan selesai dilakukan sebelum hujan turun.. amaaan jadi ga kehujanan… hehhee… abis ini ngopi enak nih….

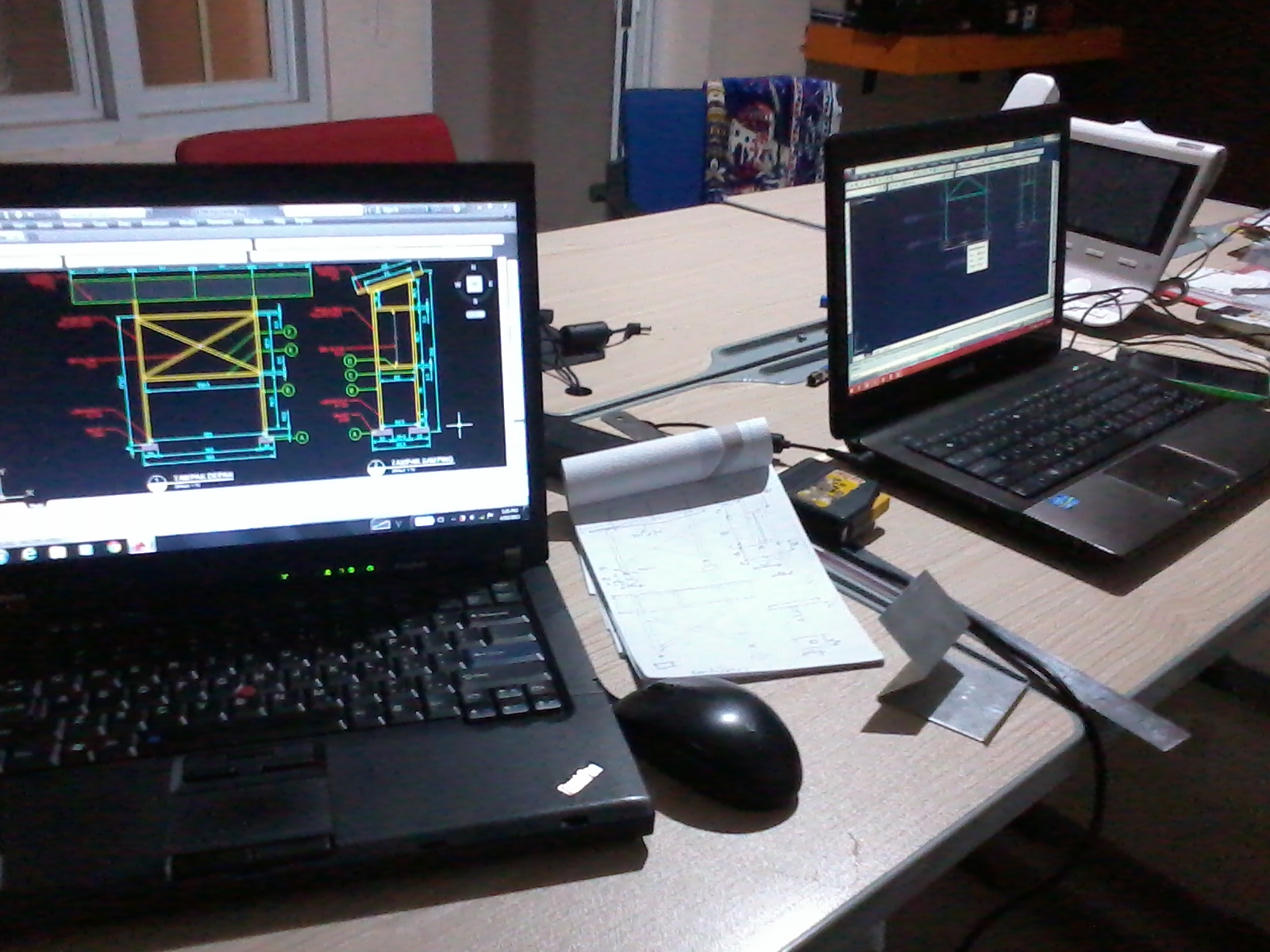

Sketsa dari data pengukuran solarcell dikembangkan di autocad agar waktu perusahaan meminta gambar tersebut sudah siap di print out (cetak) dengan ukuran berskala. Disini peserta belajar bagaimana membuat konfigurasi dalam proses plotting dengan autocad.

Terkadang dimensi dari komponen solarcell yang dibutuhkan belum sempat diukur, jika tidak dapat diselesaikan dengan autocad maka harus kembali ke lapangan untuk dilakukan pengukuran kembali. Disinilah peserta kembali belajar pentingnya pengukuran secara detail.

Jika sudah yakin dengan data lapangan yang lengkap, maka proses membuat gambar kerja dilanjutkan. Peserta belajar membuat gambar bagian-bagian terpisah (part) dari komponen solarcell… ini dia yang akan menghabiskan waktu banyak dalam proses penyelesaiannya.

Sampai jumpa dipertemuan berikutnya dengan materi yang lebih menantang…

salam !!!

………………………………………………………………………………………………………………
