Tutorial BIM Allplan Engineering 2021 – Pembesian Dinding Sandaran Jembatan Beton Bertulang 25m

Posted on November 2, 2020 by Koeshariatmo in 3D Modeling, Activities, Allplan Engineering, Headline News, Training, Tutorial // 0 Comments

Melanjutkan tutorial belajar Building information Modeling sebelumnya, kali ini latihan untuk Pembesian Dinding Sandaran Jembatan menggunakan Allplan Engineering 2021.

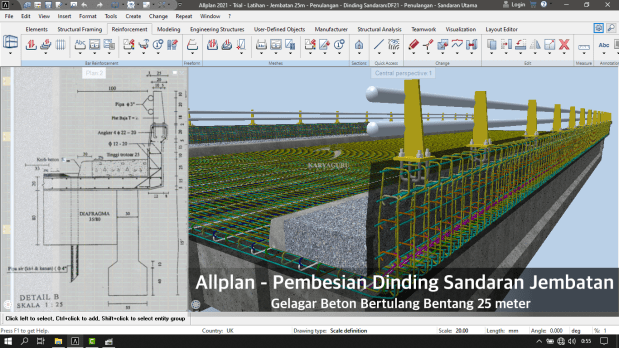

Tutorial BIM Allplan 2021 - Pembesian Dinding Jembatan Gelagar Beton Bertulang 25m

Dari standar desain jembatan beton bertulang binamarga, bentuk tulangan dinding sandaran serta ukurannya seperti terlihat pada gambar berikut ini:

Detail Tulangan Utama Dinding Jembatan Beton 25m

Schedule Pembesian Dinding Jembatan Beton 25m

Agar lebih mudah dalam pengaturan files di Allplan Engineering, maka ditambahkan list drawing files untuk latihan belajar kali ini seperti gambar dibawah:

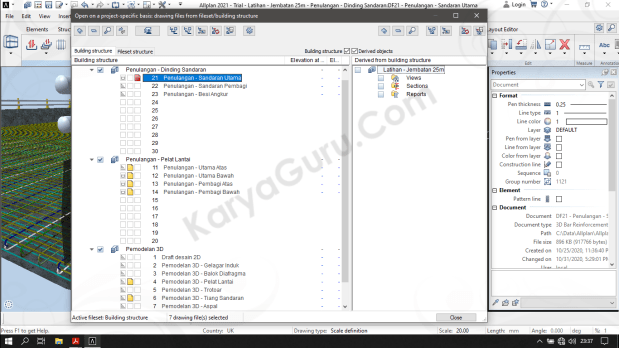

Allplan Engineering - Building Structure - Pembesian Penulangan Dinding

Pada drawing files 21, “Penulangan – Sandaran Utama” dibuatlah bengkokan pembesiannya mengikuti bentuk dinding beton. Masih menggunakan diameter besi 12mm dan selimut beton 30mm… jarak antar tulangan utama 200mm sepanjang dinding 25m. Panjang 1 buah tulangan mengikuti desain yakni 2200mm, sudah termasuk kait 72mm dengan sudut 135 derajat.

Tutorial BIM Allplan Engineering 2021 - Pembesian Penulangan Utama Dinding Jembatan Binamarga

Oh iya, “rebar placement” sepanjang dinding jembatan menggunakan “Extrude Bars Along Path”, yang juga diaplikasikan pada tulangan lainnya.

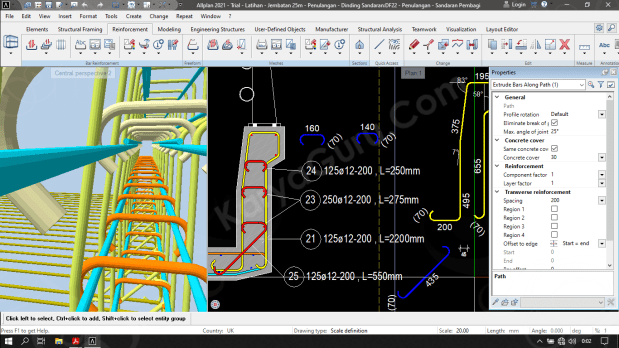

Belajar Pembesian Penulangan 3D Allplan Engineering 2021

Untuk Angkur mengikuti sketsa menggunakan besi diameter 22mm… seperti gambar dibawah ini:

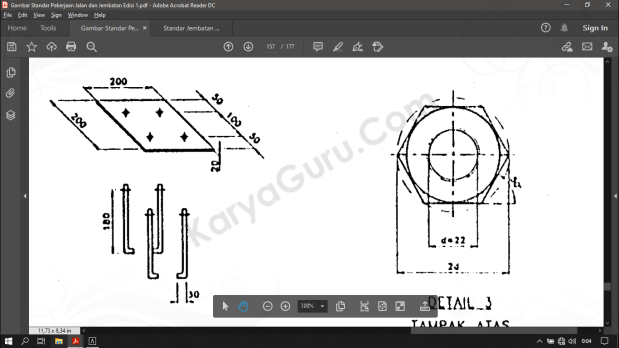

Detail Besi Angkur Tiang Sandaran Jembatan Beton Bertulang

Pemodelan Mur Baut Besi Angkur dengan Allplan Engineering 2021

Penempatan besi angkur sebanyak 4 buah pada setiap base plate tiang sandaran… sehingga total 1 sisi dinding sebelah kanan menjadi 56 buah dengan panjang 250mm.

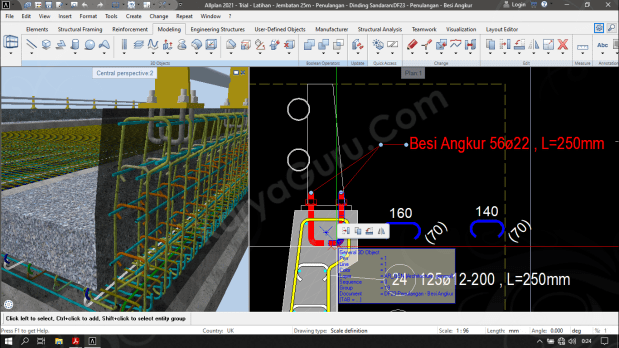

Penempatan Posisi Besi Angkur Tiang Sandaran Jembatan - Allplan Engineering

Untuk lebih lanjut, silahkan melihat video rekaman berikut ini:

Pada Latihan belajar ini masih ada kekurangannya, diantaranya terdapat clash antara besi angkur dengan tulangan…. dan belum di duplikasi (mirror) seluruh tulangan dinding kanan ke dinding kiri.

Semoga dengan segala kekurangannya dapat bermanfaat bagi yang sedang belajar rebar detailing menggunakan Allplan Engineering…. tutorial belajar allplan engineering lainnya dapat dilihat pada tautan berikut ini:

Pemodelan 3D Jembatan Gelagar Beton Bertulang

Nemetschek Allplan BIM Pemodelan 3D Jembatan

Penulangan Pelat Lantai Kendaraan Jembatan 25 meter

Tutorial Allplan Penulangan Pelat Lantai Jembatan

Detail Tulangan Balok Gelagar Induk Jembatan 25 meter





Salam!

………………………………………………………………………………………………………………
