Animasi untuk proses perakitan meja kayu lipat ini menggunakan autocad dan autodesk fusion360, khususnya versi for mac. Tahap perakitan terdiri dari 3 tahap yakni perakitan untuk rangka kaki dalam, rangka kaki luar dan perakitan papan atas meja.

Untuk pengerjaannya dimulai dari membuat obyek 2D & 3D di autocad karena lebih akurat dan sekaligus dapat digunakan sebagai gambar kerja pelaksanaan. Setiap bagian-bagian (parts) baik dari bentuk maupun ukuran digambar presisi dalam bentuk 2 dimensi, agar memudahkan dalam proses membuat bentuk 3 dimensinya. Posisi sambungan (joint) yang terdiri dari beberapa parts bertemu menjadi fokus utama dalam pengerjaannya.

Pada tahap membuat obyek 3 dimensi terdapat beberapa tantangan, salah satunya posisi 3d parts yang harus membentuk pola tertentu dengan posisi sedemikian rupa. Karena sebelumnya dibuat obyek 2 dimensi yang presisi, sangat sangat membantu dalam merubah posisi obyek-obyek sehingga membuat pola dinamis.

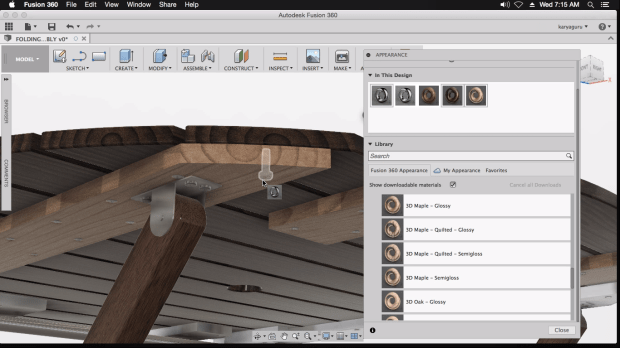

Setelah obyek 3D selesai dalam rangkaian saling menyatu satu sama lainnya, maka pekerjaan dilanjutkan untuk pemilihan jenis bahan (material) dan pencahayaan (lighting) di autodesk fusion 360.

Selain itu posisi bagian-bagian meja kayu lipat ini dapat dimodifikasi dan digerakan (animation) sesuai dengan keinginan. Maka proses perakitan dengan animasi gerak ini akan terkesan lebih interaktif dan mudah dimengerti oleh pihak yang memang membutuhkan pemahaman dalam produksi nantinya.

Hasil dari autodesk fusion 360 dapat berupa gambar (still image) atau pun video (motion picture) yang dapat digunakan pada proyek animasi ini untuk kebutuhan tahap terakhir dalam proses video editing.

… dan inilah hasil akhirnya …

………………………………………………………………………………………………………………
