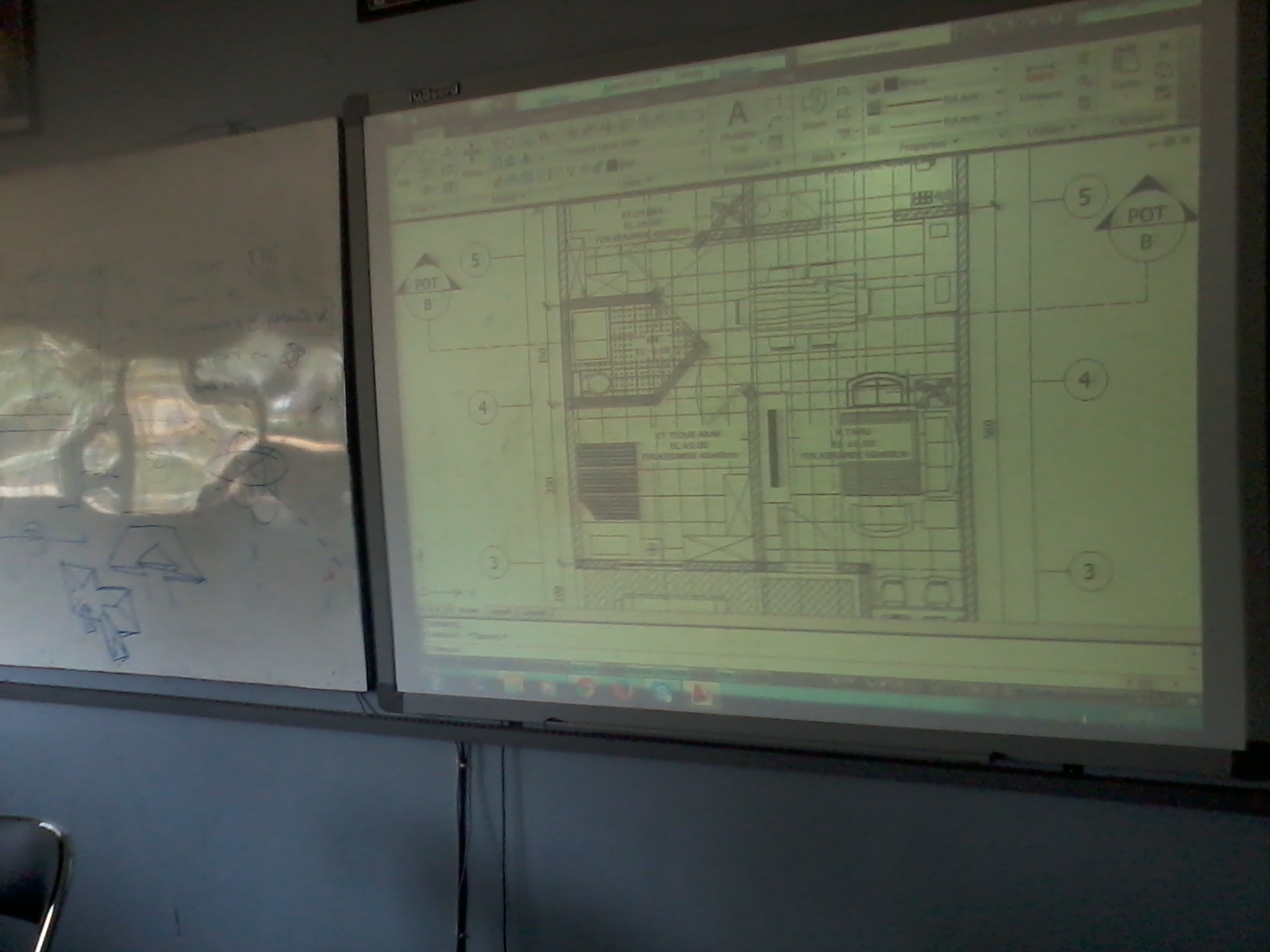

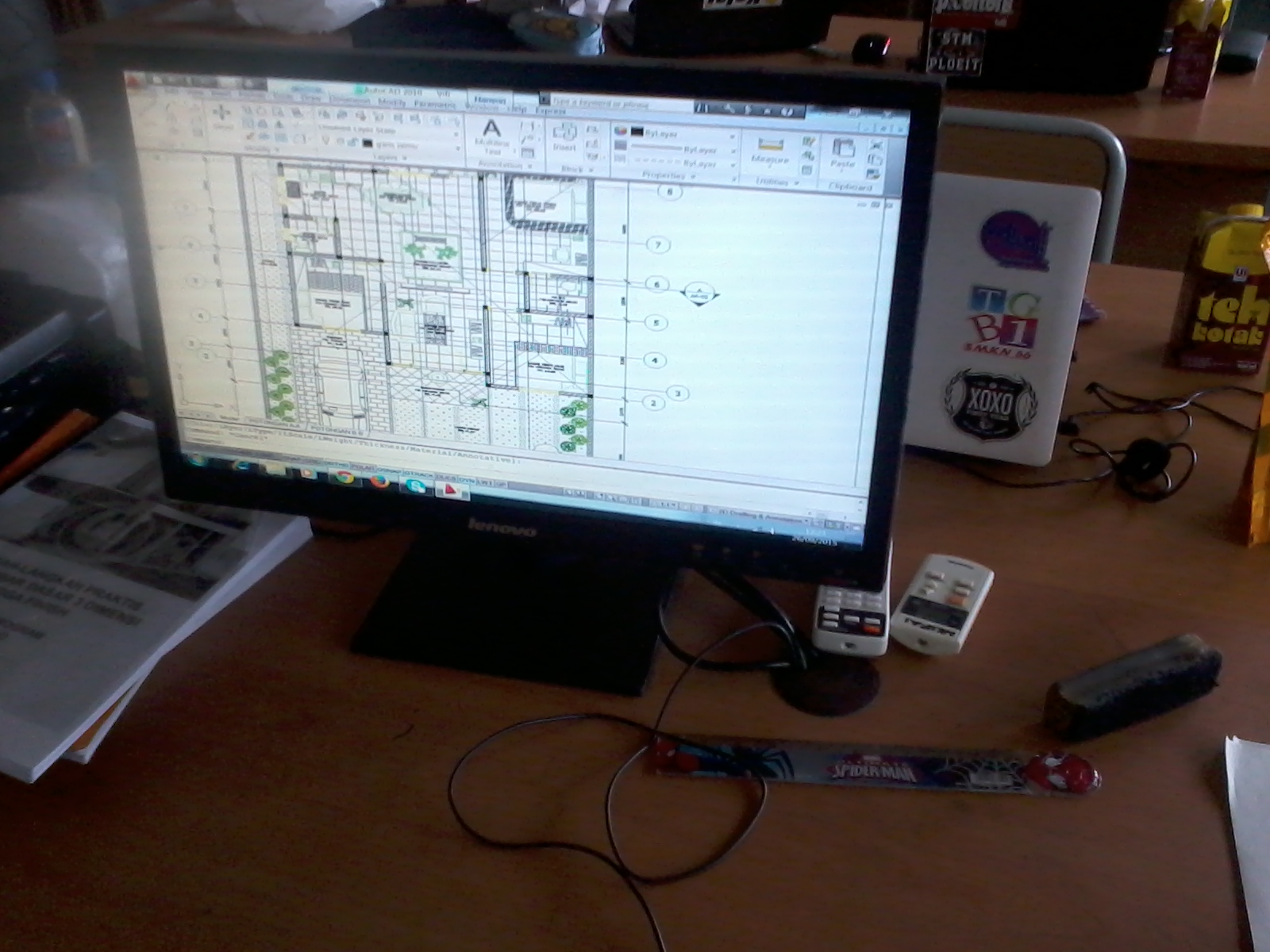

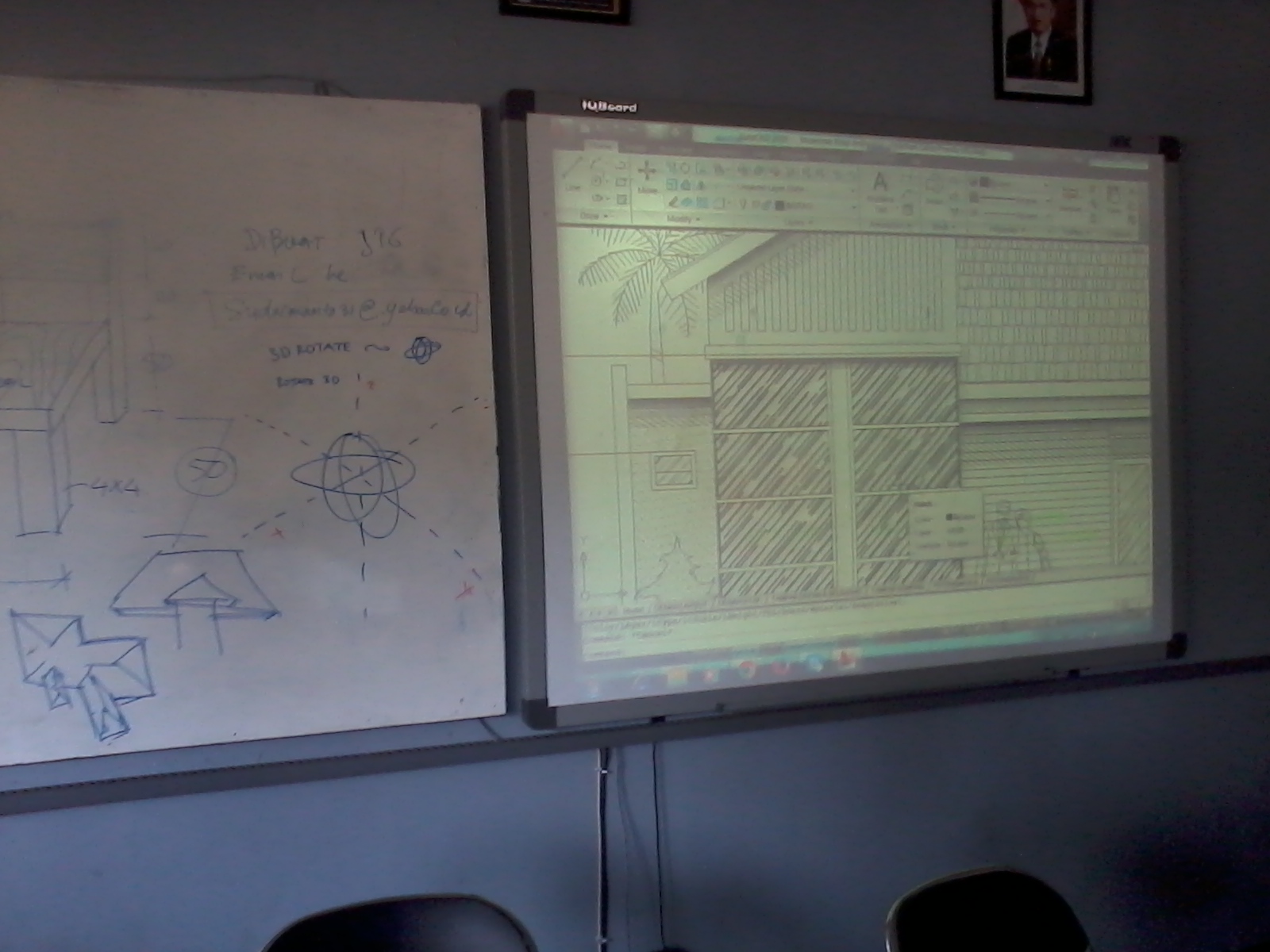

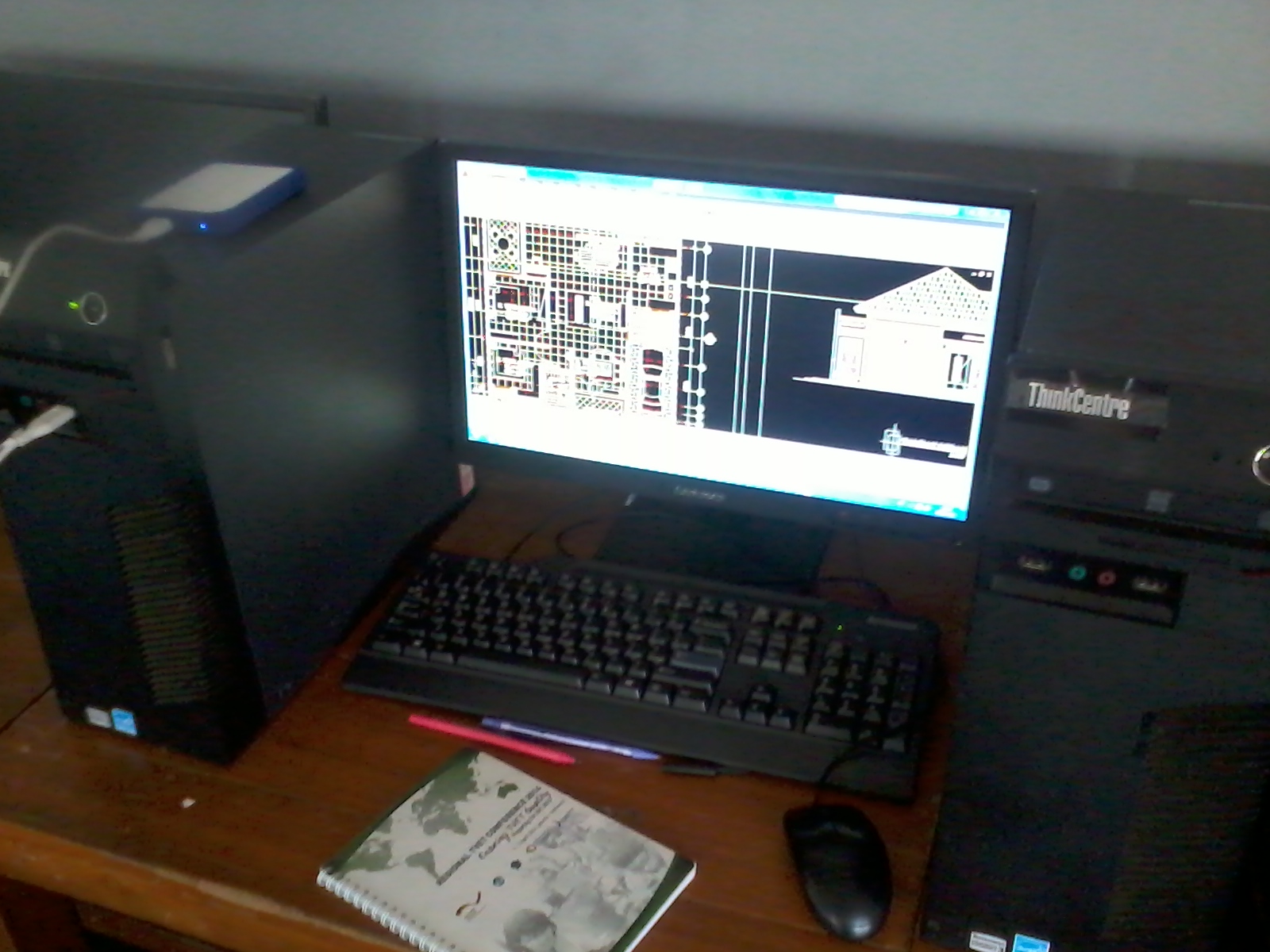

Pelaksanaan training autocad untuk pendalaman materi 2 dimensi khususnya teknik bangunan arsitektur di SMKN 56 Jakarta Utara sudah mencapai pertemuan ke-4. Setiap peserta mendapatkan tugas dengan desain yang berbeda untuk kemudian dibuat denah, tampak  depan – kanan – kiri – belakang – atas, serta potongan secara detail.

Materi di berikan dari dasar yakni perintah-perintah draw, modify, annotation pada menu autocad hingga manajemen gambar seperti block, layers, layout dan sebagainya. Trik dan teknik mempercepat proses penyelesaian gambar di latih agar terbiasa, terutama pada pembuatan denah yang sangat banyak menggunakan berbagai macam teknik cepat.

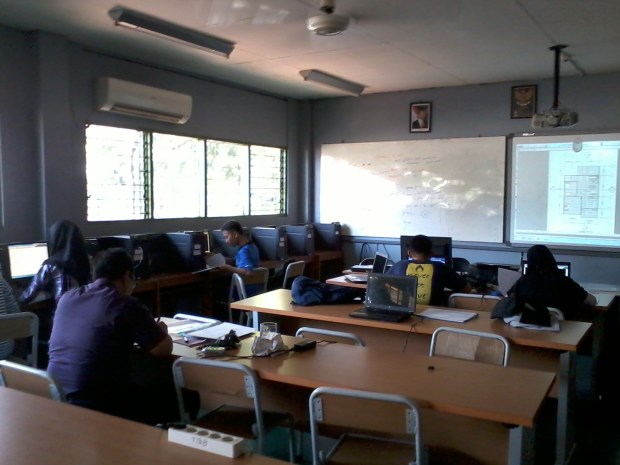

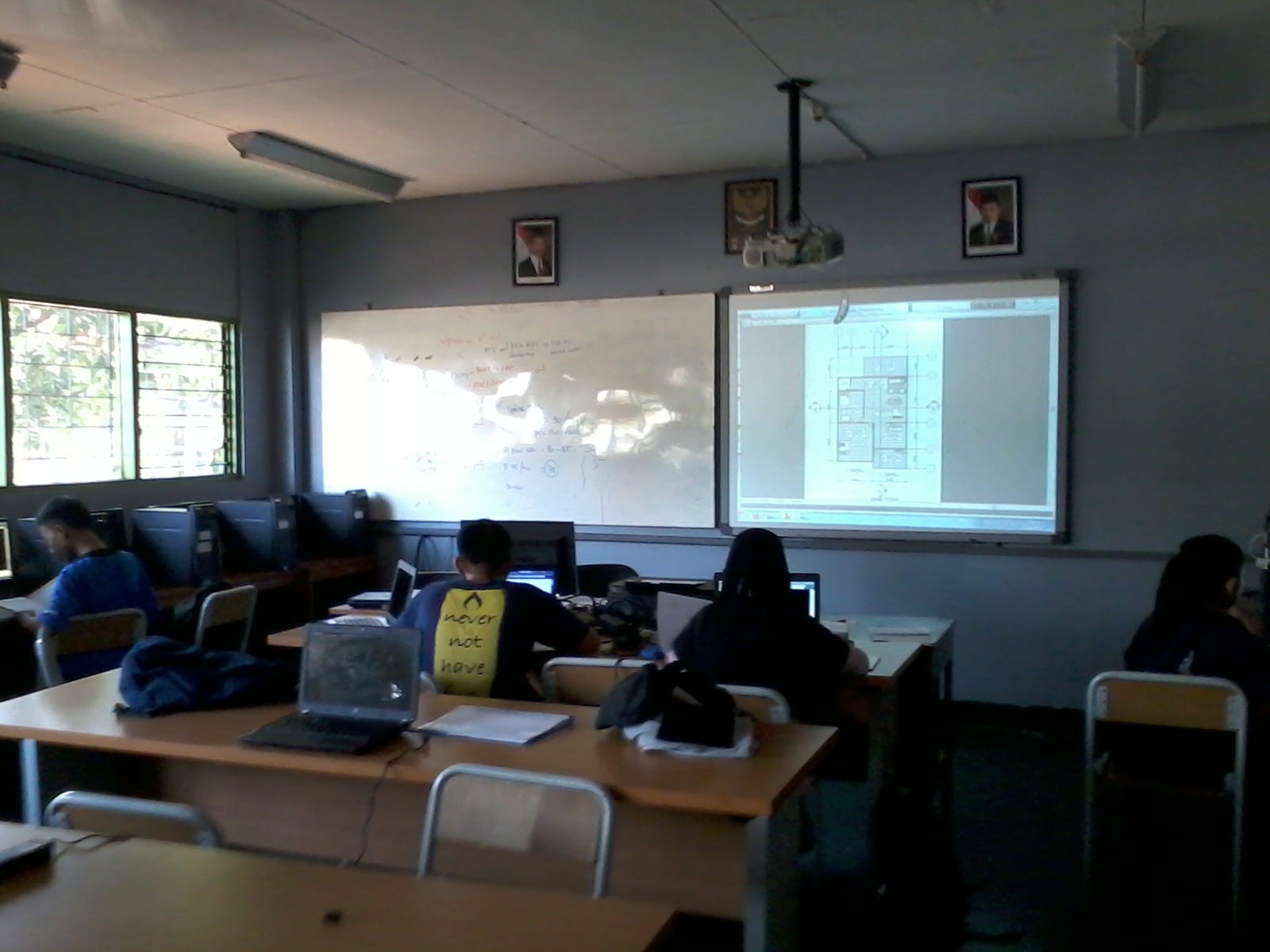

Pelaksanaan training menggunakan laboratorium komputer di jurusan Teknik Gambar Bangunan yang sudah di lengkapi dengan fasilitas yang dibutuhkan seperti Komputer PC, Proyektor, AC, sampai dengan Jaringan Internet.

Dengan kondisi lab tersebut mempermudah dalam proses belajar, termasuk saya sebagai trainer merasa nyaman hingga tidak perlu membawa perangkat tambahan. Terlebih lagi koneksi internet yang lumayan stabil untuk pencarian data yang dibutuhkan seperti bentuk-bentuk desain dan sebagainya.

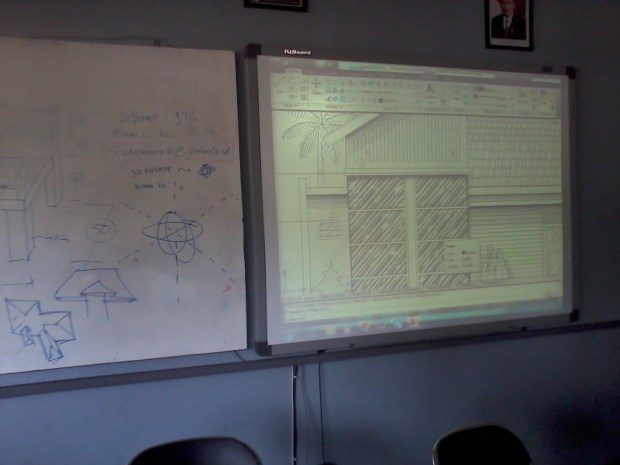

Karena setiap peserta mempunyai desain yang berbeda, maka kasus-kasus untuk proses penyelesaian gambar tersebut pun berbeda-beda. Terlebih pada materi pembuatan tampak dari denah yang sudah diberikan akan membutuhkan pemahaman lebih agar sesuai dengan kasus masing-masing peserta.

Setiap peserta diwajibkan mengirimkan hasil pekerjaannya melalui e-mail untuk membiasakan diri berkomunikasi dengan media internet. Dunia industri saat ini banyak memanfaatkan teknologi untuk pekerjaan sehari-hari, sehingga nantinya peserta tidak mendapatkan kesulitan beradaptasi penggunaan teknologi dalam aktifitas kerja.

Dari hasil penyelesaian tugas masing-masing peserta akan dibahas bersama-sama perihal kekurangan dan kelebihannya. Jadi disini peserta akan saling belajar dari perbandingan hasil latihan masing-masing  dengan hasil latihan peserta lainnya untuk perbaikan pada tugas-tugas selanjutnya.

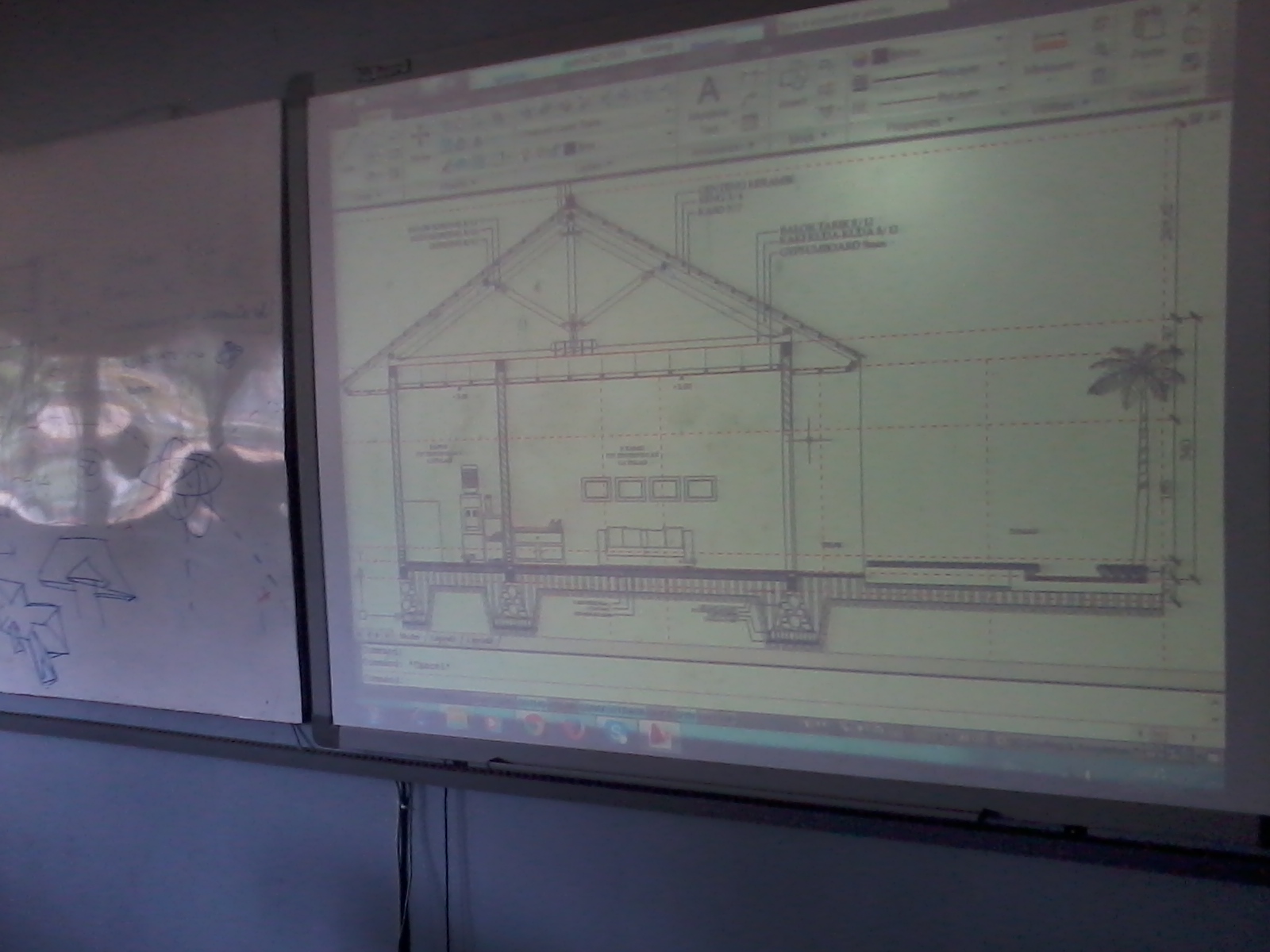

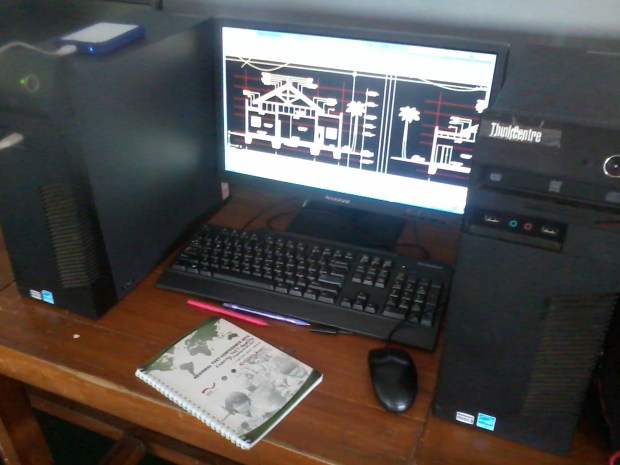

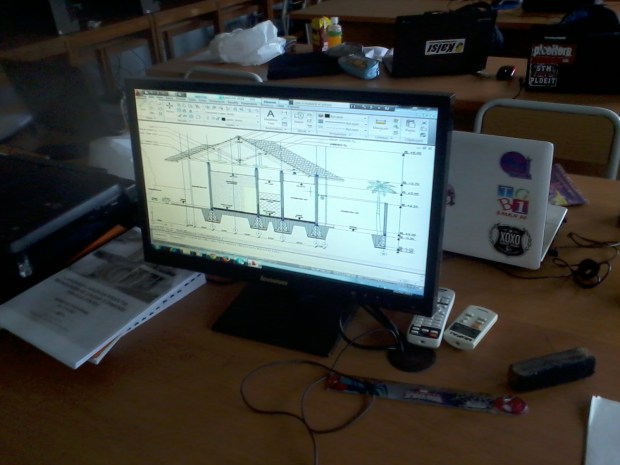

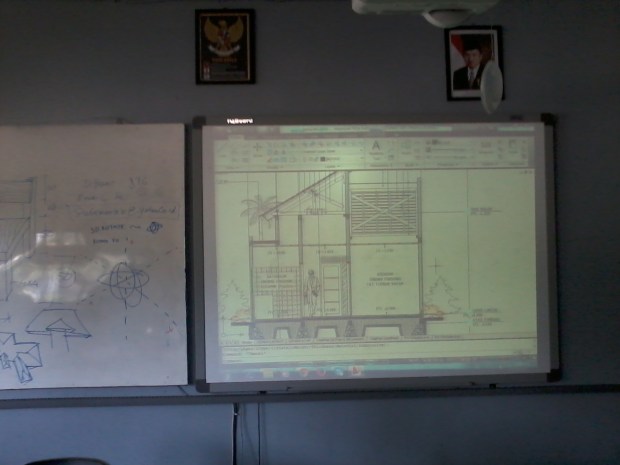

Untuk tugas membuat potongan melintang dan memanjang sangat di tuntut pemahaman konstruksi pada bagian-bagian bangunan. Konstruksi bagian bawah seperti pondasi yang terdiri dari tanah galian, pasir urug, aanstamping, pasangan batu kali, sloof hingga lantai dan trasram dinding.

Yang tidak kalah sulit dalam penyelesaian konstruksi bangunan bagian atas seperti ring balk, bentuk dan sambungan kuda-kuda atap hingga listplank dan nok. Karena gambar-gambar detail tersebut akan menyesuaikan dengan bentuk desain denah dan atap serta tampak yang sudah dibuat sebelumnya.

Sampai jumpa di pertemuan berikutnya untuk materi autocad 3 dimensi dengan tugas membuat gambar isometrik sambungan kuda-kuda atap dan 3d modeling eksterior serta interior bangunan.
