Tutorial AutoCAD Gambar Kerja Rumah Tinggal – Bagian 4 (Pondasi Batu Kali)

pondasi batu kali - gambar potongan rumah tinggalTutorial Keempat (membuat pondasi batu kali) ini merupakan bagian dari membuat gambar potongan rumah tinggal pada TUTORIAL AUTOCAD MEMBUAT GAMBAR KERJA RUMAH TINGGAL berseri. Anda dapat mempelajari tutorial sebelumnya yaitu membuat denah, tampak depan & belakang, tampak samping kanan & kiri. Sekedar mengingatkan, tahap demi tahap dalam tutorial ini lebih diperuntukan bagi yang sedikit sudah mengerti penggunaan perintah dasar AutoCAD.

Mari kita mulai:

LANGKAH 1

Buat garis tanah galian dengan ukuran seperti gambar dibawah ini. Anda dapat menggunakan perintah LINE atau POLYLINE.

gambar autocad tanah galian

garis tanah galian

LANGKAH 2

Selanjutnya gunakan perintah LINE atau POLYLINE untuk membuat gambar pondasi batukali berikut aanstamping dan lapisan pasir dibawahnya (garis warna merah) dengan ukuran sesuai gambar. Berikan arsiran dengan menggunakan perintah HATCH pada area gambar yang sudah dibuat.

gambar autocad pondasi batu kali aanstamping pasir urug

pondasi batu kali - aanstamping - pasir urug


LANGKAH 3

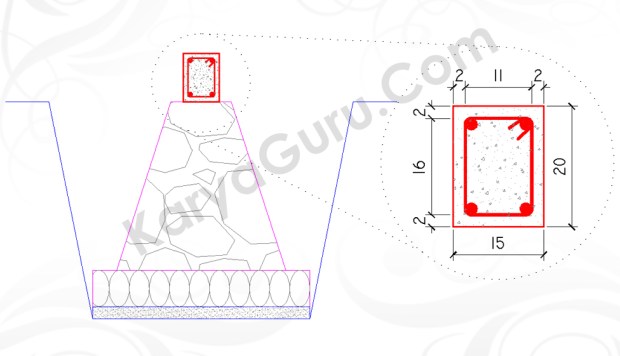

Buat obyek sloof lengkap dengan pembesiannya sesuai bentuk dan ukuran gambar (garis warna merah). Anda dapat menggunakan perintah LINE, POLYLINE atau RECTANGLE dan juga CIRCLE. Untuk memodifikasi gunakan perintah OFFSET, FILLET, COPY atau MIRROR. Untuk arsiran dapat menggunakan perintah HATCH.

gambar autocad sloof pembesian

sloof dan pembesian

LANGKAH 4

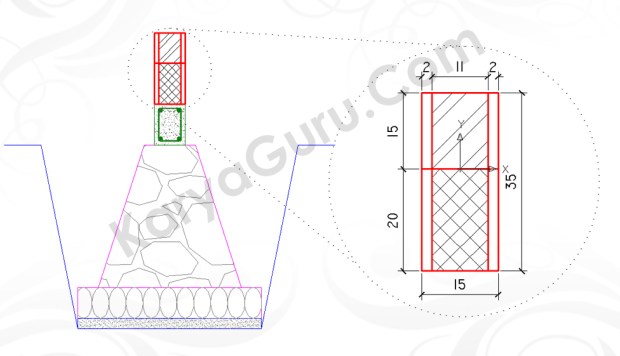

Lanjut membuat gambar dinding diatas gambar sloof yang sudah dibuat dengan ukuran sesuai gambar (garis warna merah). Gunakan perintah LINE, POLYLINE atau RECTANGLE untuk membuatnya. Berikan arsiran pada area bawah dan atas dengan perintah HATCH.

gambar autocad dinding diatas sloof

garis dinding diatas sloof

LANGKAH 5

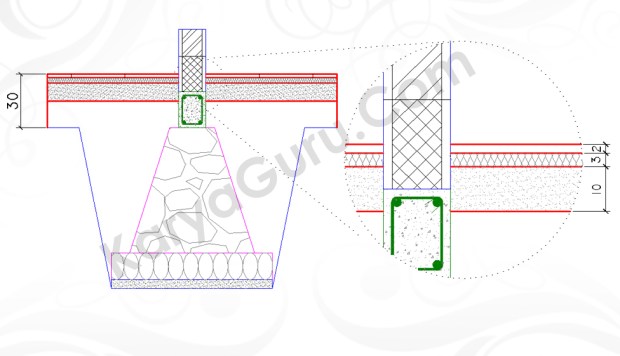

Gunakan perintah LINE atau POLYLINE untuk membuat garis lantai, spesi dan pasir urug sesuai ukuran pada gambar (garis warna merah) . untuk membuat arsiran, gunakan perintah HATCH dan ubah bentuk garis spesi (adukan semen) seperti gambar berikut ini.

gambar autocad lantai spesi adukan semen pasir urug

lantai – spesi adukan semen – pasir urug

LANGKAH 6

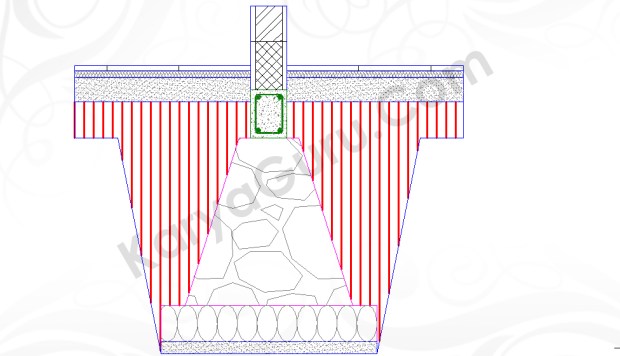

Selanjutnya kita akan arsiran tanah urug dengan perintah HATCH seperti gambar berikut ini (garis warna merah).

gambar autocad tanah urug

tanah urug

Selesai sudah langkah-langkah membuat gambar pondasi batu kali yang akan digunakan untuk membuat potongan rumah tinggal pada tutorial selanjutnya.

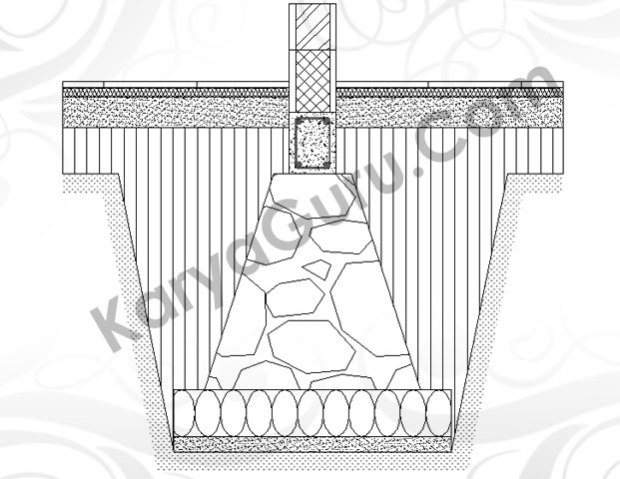

HASIL AKHIR GAMBAR PONDASI BATU KALI

gambar-pondasi-batu-kali

………………………………………………………………………………………………………………
