Tutorial AutoCAD – Tugas CAD 3

Berikut ini tutorial autocad untuk tugas 3 yang diberikan pada para siswa kelas 3. Perintah yang digunakan antaralain: Circle, Line, Copy, Trim, Move, Rotate. Paling lambat dikumpulkan tanggal 04 Desember 2011 ke email masing-masing kelas. Metode pengiriman dapat melalui email / facebook masing-masing siswa.

mari kita mulai:

Langkah 1

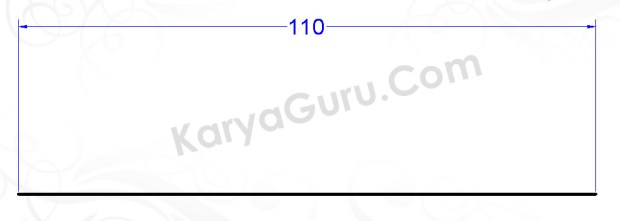

Buatlah garis dengan panjang 110 dengan perintah Line.

Langkah 2

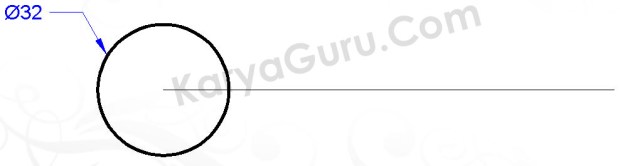

Pada titik ujung kiri garis, buatlah lingkaran dengan diameter 32 dengan perintah Circle.

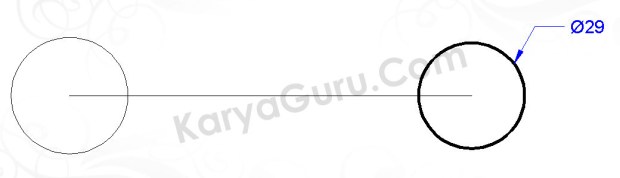

Langkah 3

Pada titik ujung kanan garis, buatlah lingkaran dengan diameter 29 dengan perintah Circle.

Langkah 4

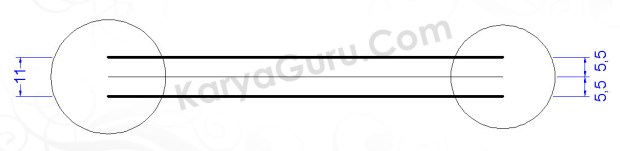

Gunakan perintah Copy untuk menduplikat garis keatas dan kebawah dengan jarak 5,5.

Langkah 5

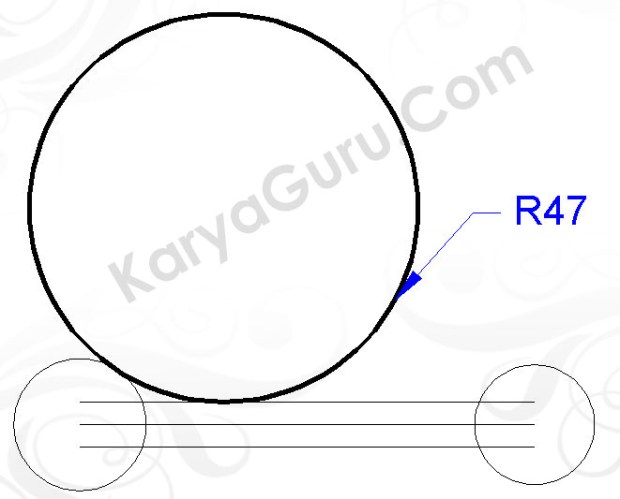

Buat lingkaran yang bersinggungan dengan garis dan lingkaran sebelah kiri seperti pada gambar dibawah ini. Gunakan perintah CircleTantanradius dengan jari-jari 47.

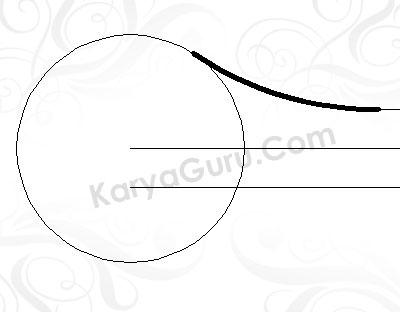

Langkah 6

Potong garis dengan perintah Trim sehingga hasilnya akan seperti gambar berikut:

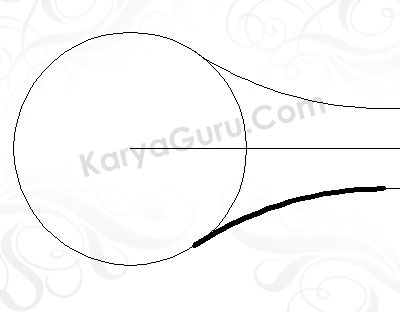

Langkah 7

Lakukan langkah 5 dan 6 untuk bagian bawah sehingga hasilnya seperti gambar dibawah ini:

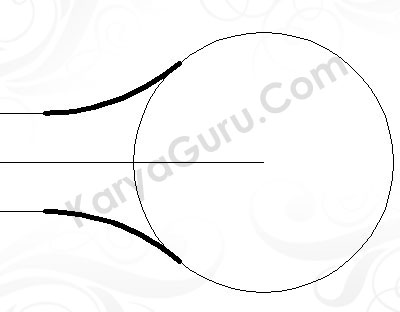

Langkah 8

untuk langkah ini persis lakukan seperti langkah 5 dan 6 untuk bagian kanan sehingga hasilnya seperti gambar dibawah ini:

Langkah 9

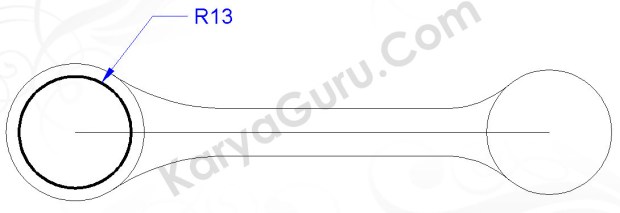

Buatlah lingkaran radius 13 dengan titik pusat di ujung kiri garis. Gunakan perintah Circle.

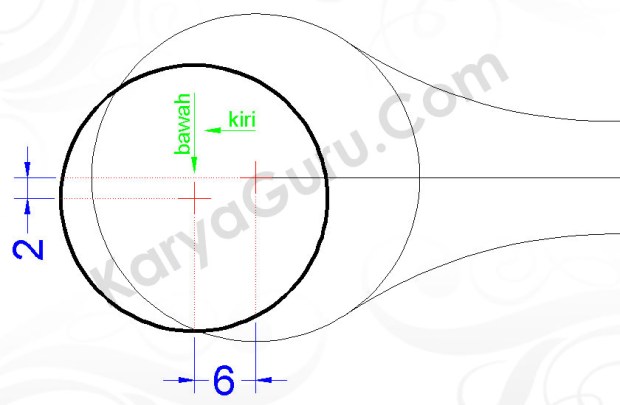

Langkah 10

Silahkan memindahkan lingkaran yang baru saja dibuat dengan jarak 6 ke kiri dan 2 ke bawah. Gunakan perintah Move.

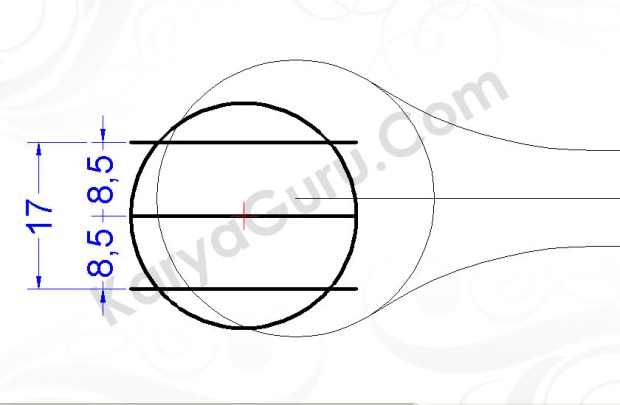

Langkah 11

Buatlah garis tengah lingkaran, kemudian duplikat ke atas dan ke bawah sejarak 8,5. Gunakan perintah Line dan Copy.

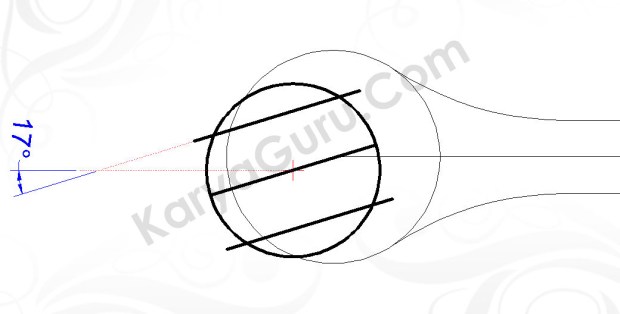

Langkah 12

Putar ketiga garis tersebut dengan sudut 17 derajat dengan titik pusat di lingkaran radius 13. Gunakan perintah Rotate.

Langkah 13

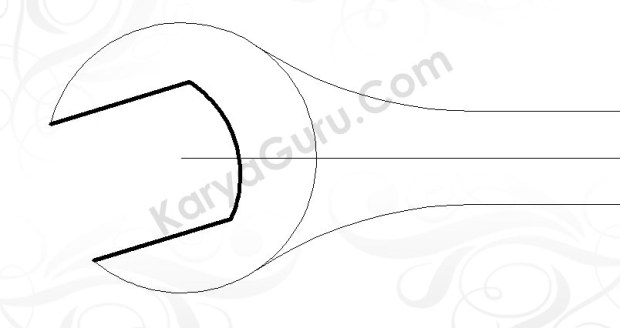

Potonglah garis dan lingkaran tersebut sehingga hasilnya akan seperti gambar dibawah ini. Gunakan perintah Trim.

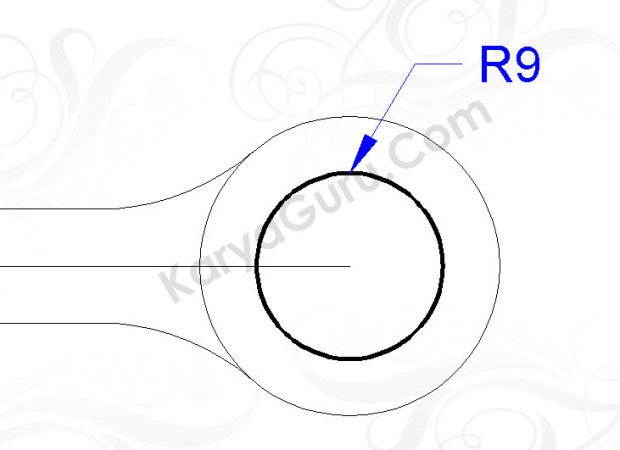

Langkah 14

Gunakan perintah Circle untuk membuat lingkaran dengan radius 9 pada ujung kanan garis.

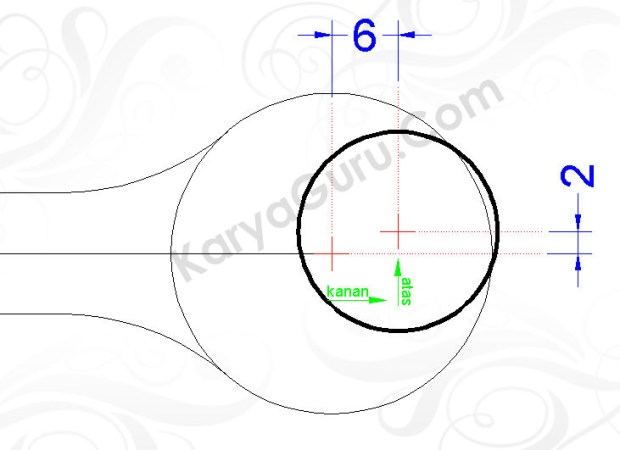

Langkah 15

Silahkan memindahkan lingkaran yang baru saja dibuat dengan jarak 6 ke kanan dan 2 ke atas. Gunakan perintah Move.

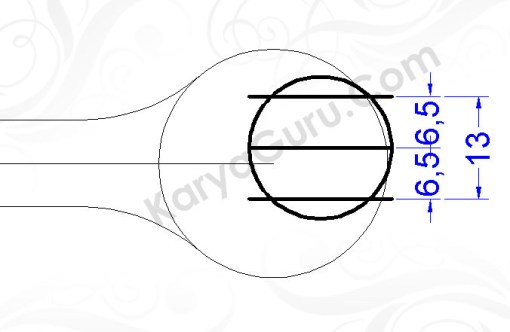

Langkah 16

Buatlah garis tengah lingkaran, kemudian duplikat ke atas dan ke bawah sejarak 6,5. Gunakan perintah Line dan Copy.

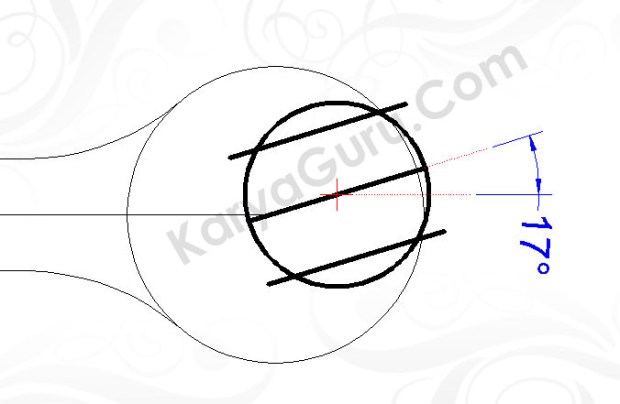

Langkah 17

Putar ketiga garis tersebut dengan sudut 17 derajat dengan titik pusat di lingkaran radius 9. Gunakan perintah Rotate.

Langkah 18

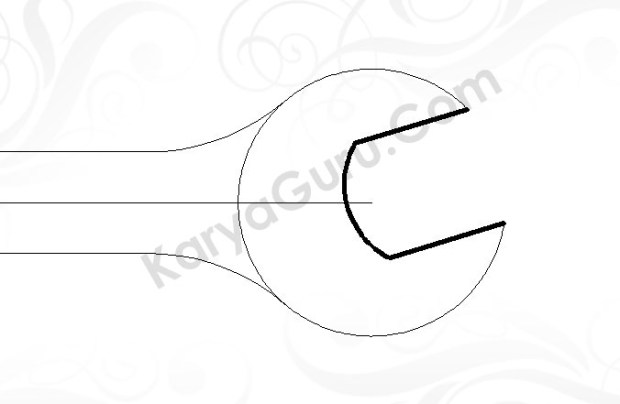

Potonglah garis dan lingkaran tersebut sehingga hasilnya akan seperti gambar dibawah ini. Gunakan perintah Trim.

Hasil Akhir

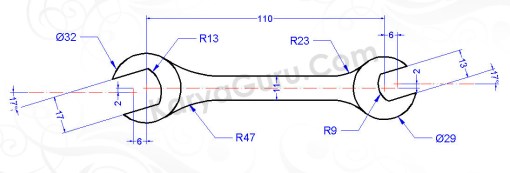

Silahkan melengkapi ukuran dan merubah bentuk garis sehingga hasil akhirnya akan menjadi gambar berikut:

………………………………………………………………………………………………………………
