Tutorial AutoCAD Circle-Trim (rockerarm)

Saya mendapatkan pertanyaan dari pengunjung blog ini melalui email mengenai bagaimana cara mengambar objek berbentuk lengkung dengan menggunakan autocad. Berikut ini salah satu bentuk lengkung menyerupai rocker arm yang akan dibuat dengan menggunakan perintah Circle dan Trim. Tutorial di bawah ini dapat Anda praktekan bisa menggunakan AutoCAD ataupun DraftSight, karena langkah-langkah berikut ini dapat diterapkan di kedua perangkat lunak tersebut.

Mari kita mulai:

Langkah 1

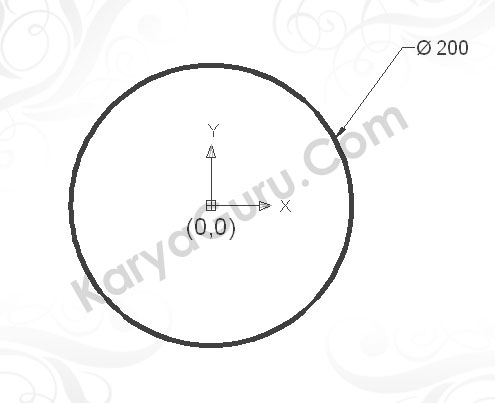

Buatlah lingkaran dengan diameter 200 yang berpusat pada koordinat 0,0 dengan menggunakan perintah Circle-CenterDiameter.

Circle Diameter 200

Circle Diameter 200

Langkah 2

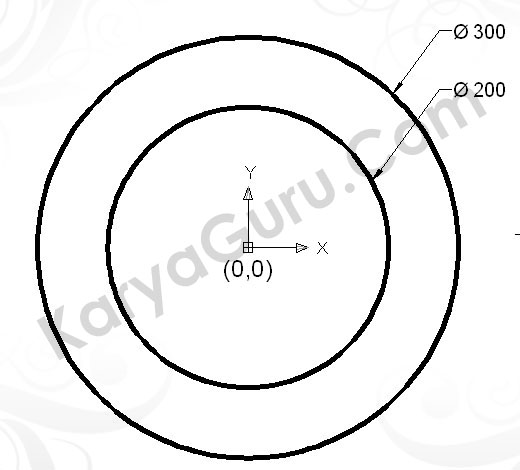

Buatlah lingkaran dengan diameter 300 yang berpusat pada koordinat 0,0 dengan menggunakan perintah Circle-CenterDiameter.

Circle Diameter 300

Circle Diameter 300

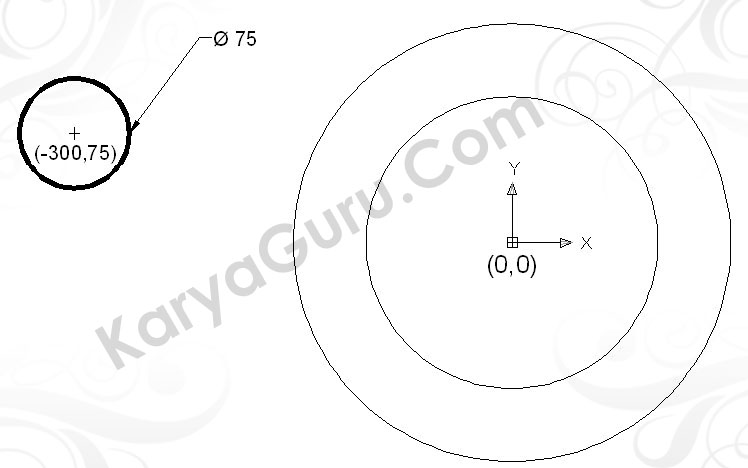

Langkah 3

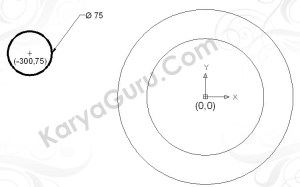

Buatlah lingkaran dengan diameter 75 yang berpusat pada koordinat -300,75 dengan menggunakan perintah Circle-CenterDiameter.

Circle Diameter 75

Circle Diameter 75

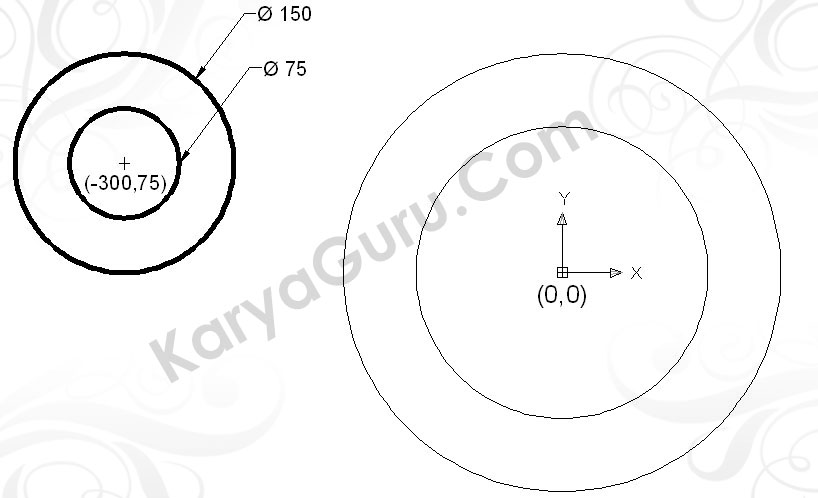

Langkah 4

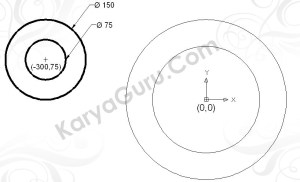

Buatlah lingkaran dengan diameter 150 yang berpusat pada koordinat -300,75 dengan menggunakan perintah Circle-CenterDiameter.

Circle Diameter 150

Circle Diameter 150

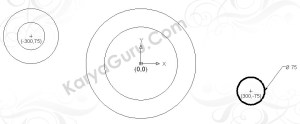

Langkah 5

Buatlah lingkaran dengan diameter 75 yang berpusat pada koordinat 300,-75 dengan menggunakan perintah Circle-CenterDiameter.

Circle Diameter 75

Circle Diameter 75

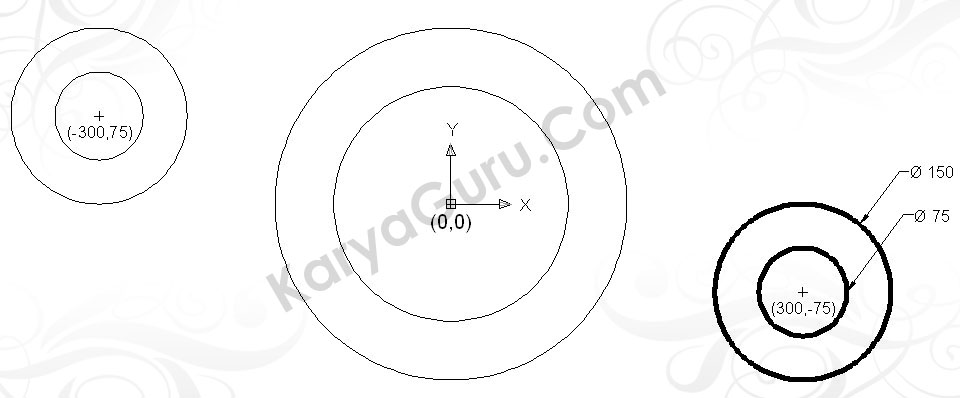

Langkah 6

Buatlah lingkaran dengan diameter 150 yang berpusat pada koordinat 300,-75 dengan menggunakan perintah Circle-CenterDiameter.

Circle Diameter 150

Circle Diameter 150

Langkah 7

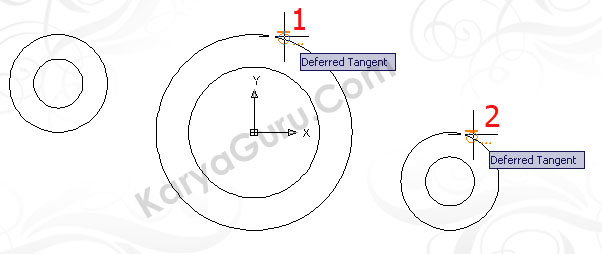

Buatlah lingkaran dengan radius 400  dan bersinggungan dengan lingkaran sebelah kanan-atas menggunakan perintah Circle-TanTanRadius. (penentuan titik singgung diperlihatkan pada angka 1 & 2)

Titik Singgung 1 & 2

Titik Singgung 1 & 2

Langkah 8

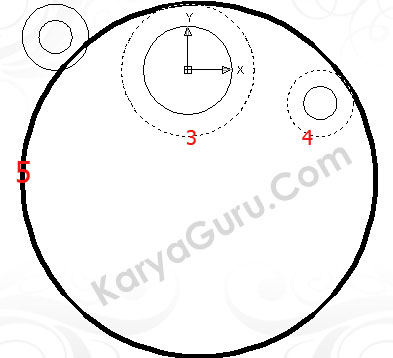

Potong lingkaran menggunakan perintah Trim dengan batasan yang diperlihatkan pada angka 3 & 4.  Pilihlah bagian lingkaran yang akan dipotong dengan mengklik garis yang diperlihatkan angka 5.

Trim Circle Diameter 400

Trim Circle Diameter 400

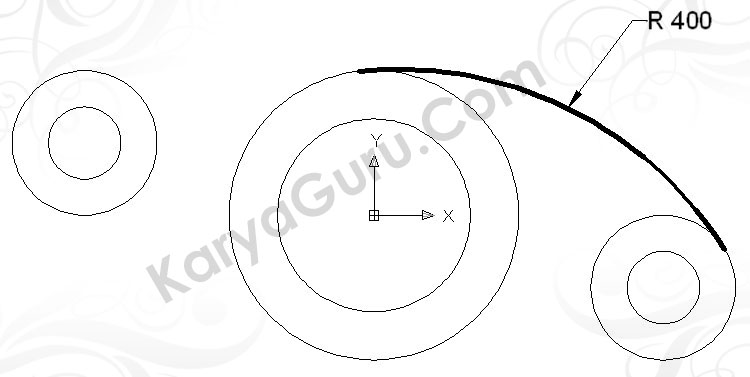

Hasil dari langkah diatas akan menjadi seperti gambar berikut ini:

Hasil Trim Circle Diameter 400 (atas)

Hasil Trim Circle Diameter 400 (atas)

Langkah 9

Buatlah lingkaran dengan radius 400  dan bersinggungan dengan lingkaran sebelah kiri-bawah  menggunakan perintah Circle-TanTanRadiusPotong lingkaran dengan cara seperti langkah 8 menggunakan perintah Trim dengan menentukan batasannya sehingga hasilkan akan seperti gambar dibawah ini:

Hasil Trim Circle Diameter 400 (bawah)

Hasil Trim Circle Diameter 400 (bawah)

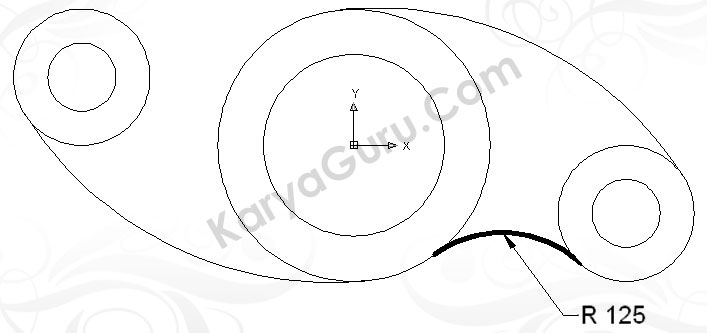

Langkah 10

Buatlah lingkaran dengan radius 125  dan bersinggungan dengan lingkaran sebelah kanan-bawah menggunakan perintah Circle-TanTanRadiusPotong lingkaran dengan cara seperti langkah 8 menggunakan perintah Trim dengan menentukan batasannya sehingga hasilkan akan seperti gambar dibawah ini:

Hasil Trim Circle Diameter 125 (bawah)

Hasil Trim Circle Diameter 125 (bawah)

Langkah 11

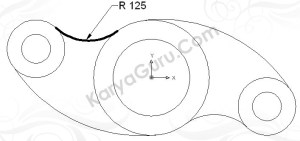

Buatlah lingkaran dengan radius 125  dan bersinggungan dengan lingkaran sebelah kiri-atas  menggunakan perintah Circle-TanTanRadiusPotong lingkaran dengan cara seperti langkah 8 menggunakan perintah Trim dengan menentukan batasannya sehingga hasilkan akan seperti gambar dibawah ini:

Hasil Trim Circle Diameter 125 (atas)

Hasil Trim Circle Diameter 125 (atas)

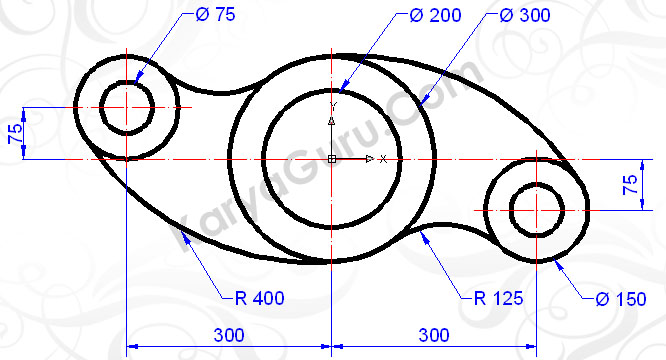

Hasil Akhir

Anda dapat menambahkan garis as dan dimensi sehingga hasil akhirnya akan terlihat seperti gambar dibawah ini. Semoga tutorial ini bermanfaat.

Hasil Akhir Rocker Arm

Hasil Akhir Rocker Arm

………………………………………………………………………………………………………………
