Tutorial AutoCAD Gambar Kerja Rumah Tinggal – Bagian 3 (Tampak Samping Kanan dan Kiri)

Tutorial ketiga (membuat tampak samping kanan dan kiri) dalam TUTORIAL AUTOCAD  MEMBUAT GAMBAR KERJA RUMAH TINGGAL, merupakan lanjutan dari tutorial kedua yang berisi tentang cara membuat tampak depan dan belakang. Sekedar mengingatkan, tahap demi tahap dalam tutorial ini lebih diperuntukan bagi yang sedikit sudah mengerti penggunaan perintah dasar AutoCAD.

OK mari kita lanjutkan:

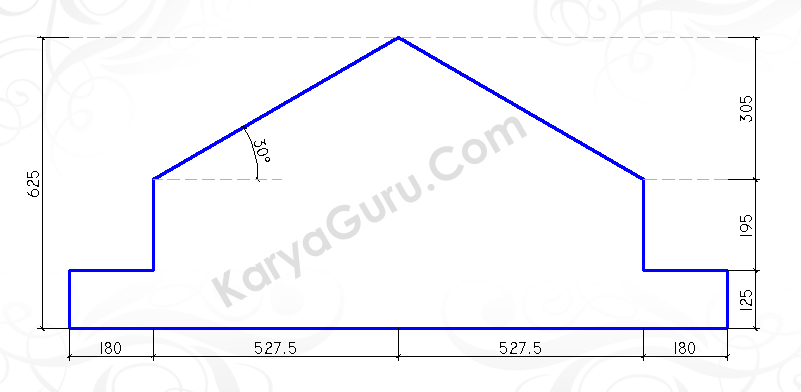

LANGKAH 1

Buat Dinding pada tampak bagian kanan dengan ukuran seperti gambar dibawah ini. Anda dapat menggunakan perintah LINE, POLYLINE.

DINDING TAMPAK KANAN

DINDING TAMPAK KANAN

LANGKAH 2

Selanjutnya berikan arsiran dengan menggunakan perintah HATCH.

ARSIRAN DINDING TAMPAK KANAN

ARSIRAN DINDING TAMPAK KANAN

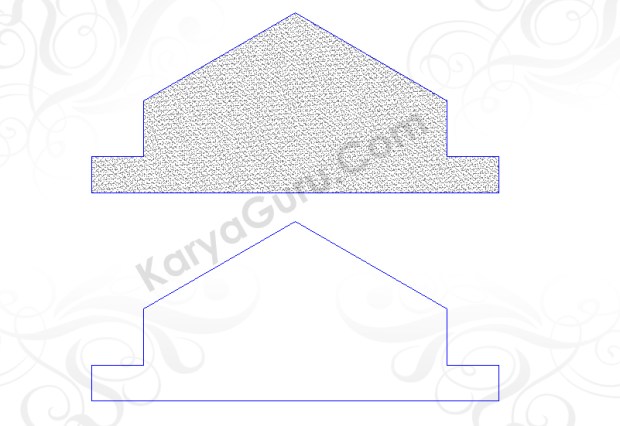

LANGKAH 3

Untuk membuat Tampak Samping Kiri, duplikasi gambar Samping Kanan yang sudah dibuat dengan perintah COPY. Kemudian hilangkan arsiran pada obyek hasil dari duplikas, gunakan perintah ERASE untuk menghilangkan arsiran tersebut.

DUPLIKASI DINDING TAMPAK KANAN

DUPLIKASI DINDING TAMPAK KANAN

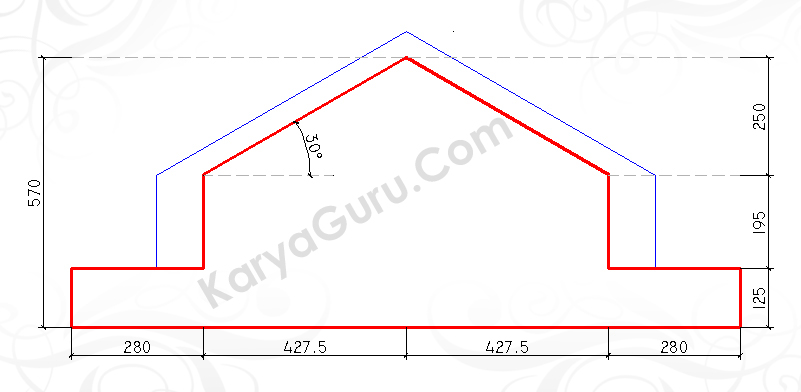

LANGKAH 4

Konsentrasi pada obyek hasil duplikasi. Gunakan perintah LINE atau POLYLINE untuk menggambar garis dinding tampak samping bagian kiri (garis warna merah).

DINDING TAMPAK KIRI

DINDING TAMPAK KIRI

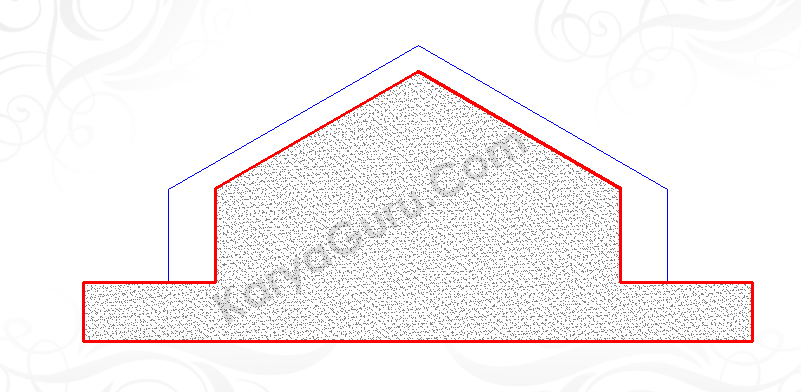

LANGKAH 5

Berikan arsiran pada area dinding samping kiri dengan menggunakan perintah HATCH.

ARSIRAN DINDING TAMPAK KIRI

ARSIRAN DINDING TAMPAK KIRI

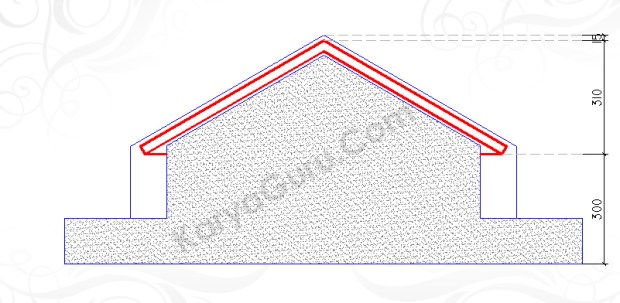

LANGKAH 6

Selanjutnya kita akan membuat garis lisplank dengan perintah LINE atau POLYLINE sesuai dengan gambar berikut ini (garis warna merah)

LISTPLANK

LISTPLANK

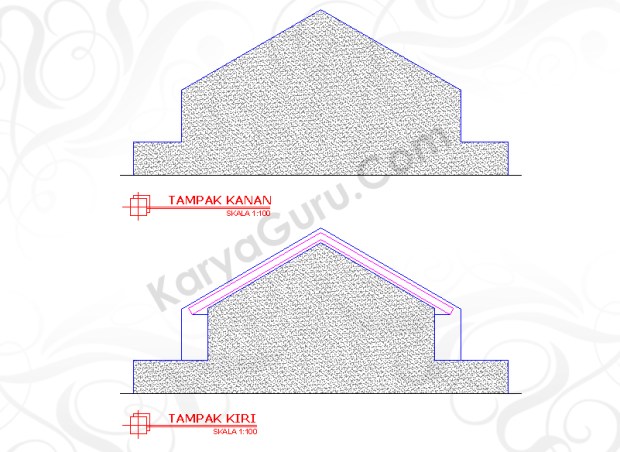

LANGKAH 7

Buat notasi judul pada obyek gambar tampak samping kanan dan samping kiri. Anda dapat menggunakan perinta LINE, RECTANGLE, TEXT serta COPY & MOVE untuk memodifikasinya.

NOTASI JUDUL GAMBAR

NOTASI JUDUL GAMBAR

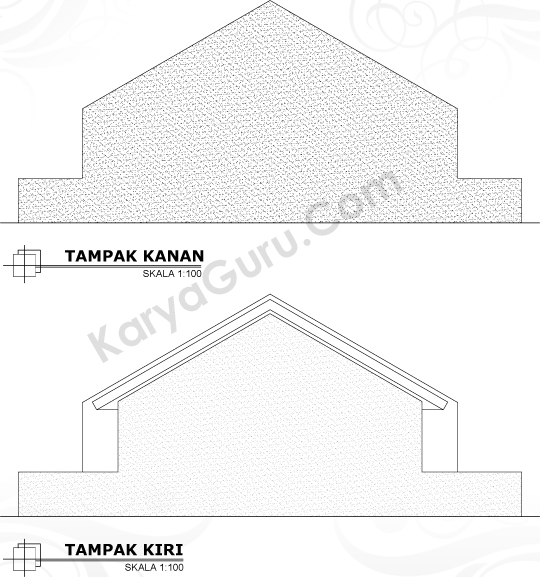

Selesai sudah langkah-langkah membuat Tampak Samping Kanan & Kiri dari Denah dan Tampak Depan yang sudah dibuat pada tutorial sebelumnya.

HASIL AKHIR TAMPAK SAMPING KANAN & KIRI RUMAH TINGGAL

HASIL AKHIR TAMPAK SAMPING KANAN & KIRI RUMAH TINGGAL

HASIL AKHIR TAMPAK SAMPING KANAN & KIRI RUMAH TINGGAL

………………………………………………………………………………………………………………
