Tutorial AutoCAD “2D dan 3D Pos Jaga” – Bagian 4 (Tampak Depan)

Ok Lanjutkan tutorialnya yaitu membuat Tampak Depan..Biasalah buka file hasil pekerjaan sebelumnya, bila Anda tidak mempunyai filenya silahkan mendownload di sini.

Silahkan duplikat hasil pekerjaan pada latihan membuat Tampak Belakang. Disini kita akan mengedit gambar tersebut agar pengerjaannya lebih cepat.

Langkah 1

Aktifkan layer Kusen. Buatlah gambar kusen seperti dibawah ini dengan menggunakan perintah Line ataupun Polyline

.

Langkah 2

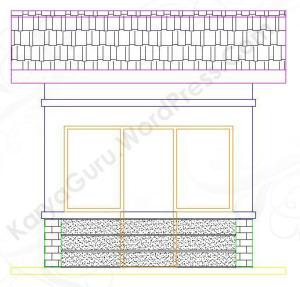

Pindahkan kusen yang sudah jadi tadi ke gambar hasil duplikat dari gambar tampak belakang. Anda dapat menggunakan perintah Move.

Langkah 3

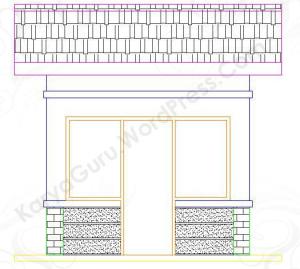

Nah sekarang anda dapat menghapus garis2 yang menghalangi tampak kusen tersebut dengan perintah Trim. Sebagai Tips : ketikan tr lalu enter 2x. Sekarang anda dapat menghilangkan garis2 yang tidak diinginkan dengan mengkliknya tanpa harus memilih garis batasnya.

Langkah 4

Aktifkan layer Arsir. Berikan arsiran pada daerah kaca pada kusen. Gunakan perintah Hatch dengan settingan dibawah ini.

  • Pattern : AR-RROOF
  • Angle  : 45
  • Scale    : 0,01

Hingga hasil dari settingan hatch diatas seperti ini:

Maka hasil akhir dari gambar Tampak Depan adalah sebagai berikut:

SILAHKAN MENDOWNLOAD FILE AUTOCAD – DENAH + ATAP + TAMPAK BELAKANG + TAMPAK DEPAN POS JAGA dengan klik disini <– versi 2010

Untuk download versi autocad sebelum 2010  klik disini <– versi 2000

………………………………………………………………………………………………………………
