2D 3D Visualisasi Desain Material Segel Pertamina

Beberapa waktu yang lalu sempat membantu dalam proses pembuatan visualisasi dalam bentuk gambar 2 dimensi dan 3 dimensi serta rendering untuk desain material segel pertamina. Beberapa kali hasil pekerjaan tersebut mengalami revisi baik posisi komponen maupun warnanya materialnya.

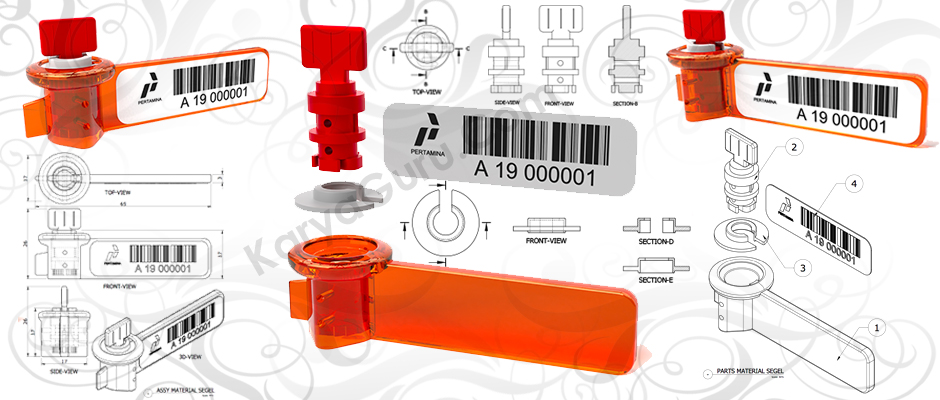

2D 3D Visualisasi Desain Material Segel pertamina

Data awal yang di dapat berupa foto-foto obyek fisik dari bebagai sudut pandang dan draft desain dengan keterangan dimensi yang sudah tertera. Di dapatkan pula benda aslinya untuk di bedah serta  dipelajari sehingga menjadi gambar kerja (technical drawing).

Data Desain Material Segel Pertamina

Hasil visualisasi dari benda fisik yang di dapat kemudian di ukur kembali sehingga menjadi gambar seperti di bawah ini:

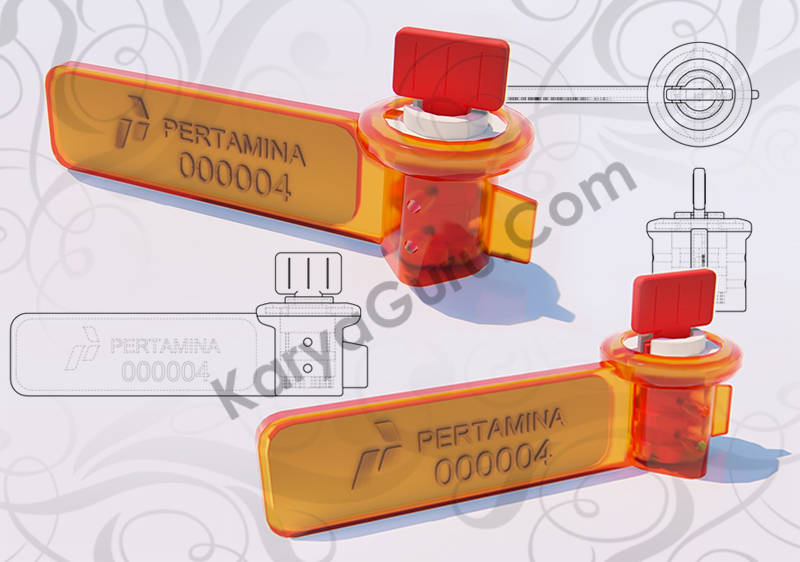

Material Segel Pertamina - Seal Draft Design

Pihak pemberi pekerjaan memberikan revisi pertama yang disampaikan via email, maka proses revisi ke-1 mulai dikerjakan dan hasilnya tampak seperti berikut ini:

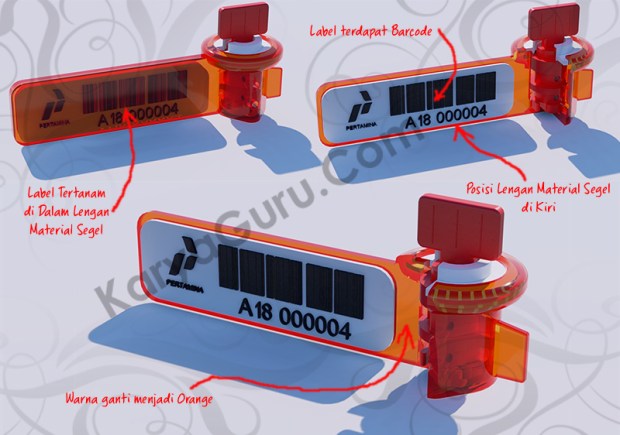

Material Segel Pertamina - Seal Revisi 1

Dari tim pemberi kerja kembali mendapatkan masukan untuk revisi kedua baik dari posisi maupun perubahan warna serta penambahan informasi dalam bentuk barcode.

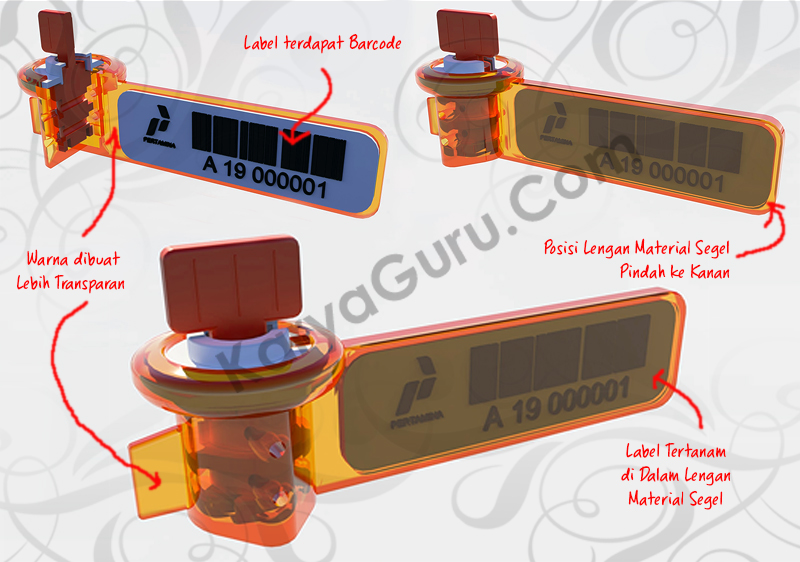

Material Segel Pertamina - Seal Revisi 2

Berlanjut ke revisi ke-3 (terakhir), maka hasil akhir untuk pekerjaan visualisasi 2D dan 3D desain material segel pertamina menjadi beberapa tampilan berikut ini:

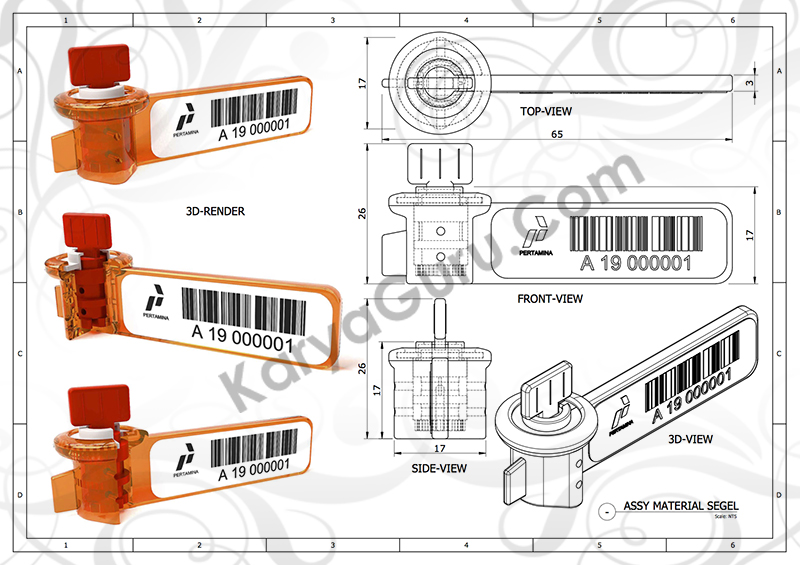

Segel Pertamina Assembly - Seal Revisi 3

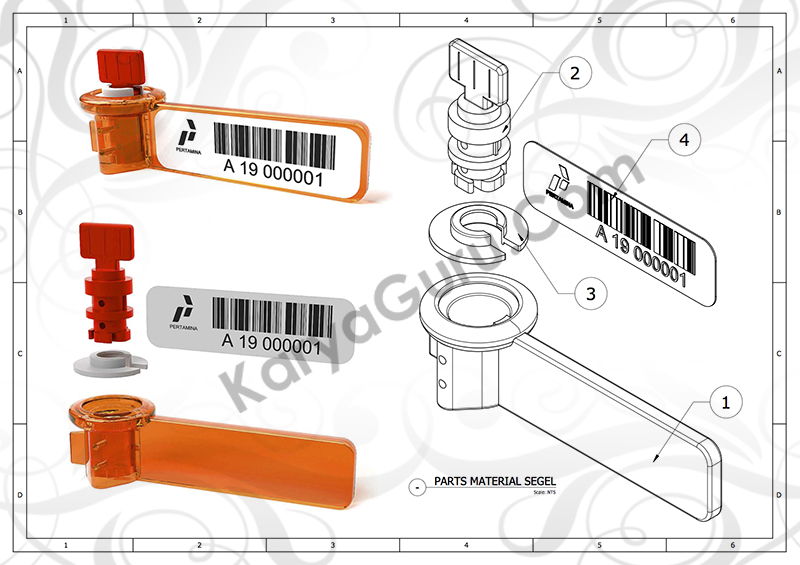

Segel Pertamina Parts - Seal Revisi3

Segel Pertamina Parts Detail - Seal Revisi 3

Semoga hasil pekerjaan kami bermanfaat.. aamiin!







………………………………………………………………………………………………………………
