Kursus private autocad yang diselenggarakan di wilayah kampung sawah jagakarsa jakarta selatan ini sudah selesai dilaksanakan beberapa hari yang lalu. Peserta mempunyai usaha dibidang pembangunan rumah tinggal yang baru saja dirintis belakangan ini. Sedangkan usaha yang sudah berjalan selama ini di bidang mekanikal dan elektrikal sehingga pada usaha yang baru ini membutuhkan pengetahuan dan keterampilan dalam desain rumah tinggal menggunakan perangkat lunak autocad.

Walaupun peserta mempunyai latar belakang keteknikan, namun untuk bidang arsitektur beliau harus mempelajari dari dasar yakni tata letak ruangan dan bentuk fasade rumah tinggal. Maka materi kursus private autocad  dimulai dari dasar sekali yakni pengenalan antarmuka (interface) dan penggunaan fungsi mouse yang dikombinasikan dengan keyboard.

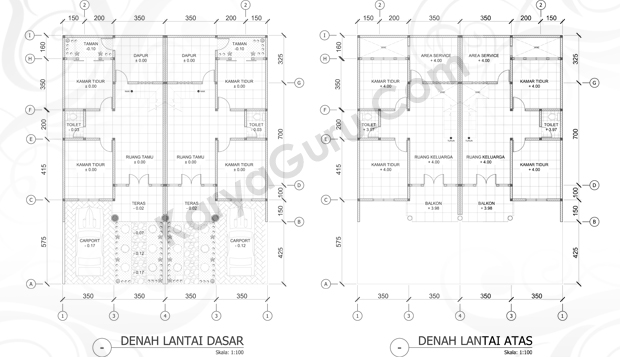

Studi kasus menggunakan proyek yang sedang dilaksanakan saat ini, yaitu rumah tinggal dua lantai. Bentuk ruang yang sudah ada digambar kembali menggunakan bantuan autocad  lengkap dengan keterangan, arsiran, dimensi dan ketebalan garis menggunakan fungsi layer.

Untuk mempermudah proses belajar dan memperdalam pemahaman logika akan bentuk desain rumah tinggal, saya membuat bentuk model 3 dimensi agar peserta dapat membayangkan hubungan antara gambar denah dengan tampak depan, samping kanan dan kiri yang akan dibuat. Dimana dari denah yang dibuat akan diproyeksikan menjadi tampak dengan menggunakan beberapa perintah dasar draw seperti constuction line dan  perintah dasar modify salah satunya trim dan extend.

Setelah beberapa gambar dibuat, maka peserta harus memberikan kop / etiket / kepala gambar sesuai dengan skala dan ukuran kertas yang digunakan. Beberapa metode dalam menempatan gambar pada kop yang ada dipelajari baik menggunakan model maupun menggunakan layout.

Dari konfigurasi atau setingan layers akan memberikan dampak yang sangat berbeda dalam ketebalan garis pada hasil cetak (printout). Peserta belajar menggunakan logika dalam menentukan konfigurasi ketebalan garis (lineweight) pada setiap layers yang sudah dibuat. Hal ini akan sangat bermanfaat apabila peserta berurusan dengan gambar kerja yang lebih kompleks di kemudian hari.

Yang menjadi tantangan pada peserta yang baru belajar membuat proyek tampak dari denah adalah penentuan titik atau garis mana yang akan ditarik untuk tampak depan, samping kanan dan kiri. Pemahaman pada bagian yang terlihat dan tidak terlihat untuk setiap tampak yang akan dibuat harus dilatih agar tidak terlalu banyak garis yang ditarik dari denah yang sudah dibuat sebelumnya.

Semoga pengetahuan dan keterampilan yang diperoleh dari hasil kursus autocad ini dapat bermanfaat untuk kebutuhan proyek yang akan dilaksanakan… aamiin

Oh iya… jika ada kesulitan, pak syafiul dapat menghubungi admin@karyaguru.com untuk konsultasi permasalah  gambar dan desain proyek yang sedang dilaksanakan.

………………………………………………………………………………………………………………
