Materi Belajar Proyeksi Ortogonal

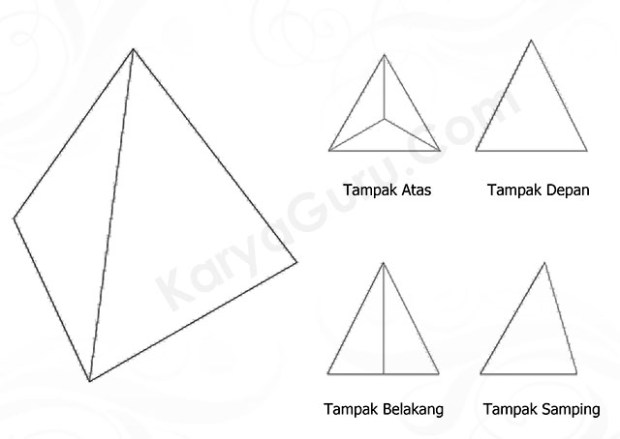

Dalam bidang keteknikan terdapat istilah proyeksi salah satunya dikenal dengan istilah proyeksi ortogonal dimana sebuah benda dilihat dari berbagai macam sisi seperti tampak atas, depan, samping, dan belakang.

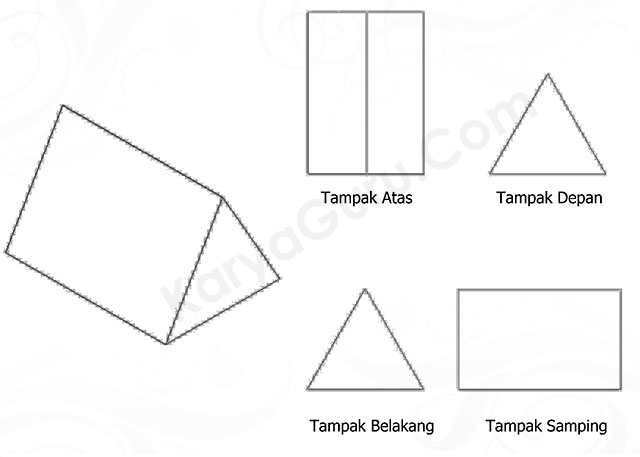

Sebagai contoh dalam penerapan di bidang teknik bangunan (arsitektur), bentuk tangga dibuat proyeksi tampak atas, depan dan samping seperti terlihat pada gambar dan video berikut ini:
………………………………………………………………………………………………………………
Artikel ini dipublikasikan atas kontribusi dari Bapak Drs.Sudarmanto yang kesehariannya mengabdi sebagai Guru di Sekolah Menengah Kejuruan (SMK) di DKI Jakarta. Mengajar pada jurusan Teknik Gambar Bangunan (TGB).
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
