Tutorial AutoCAD “2D dan 3D Pos Jaga” – Bagian 7 (Rendering)

F. RENDERING

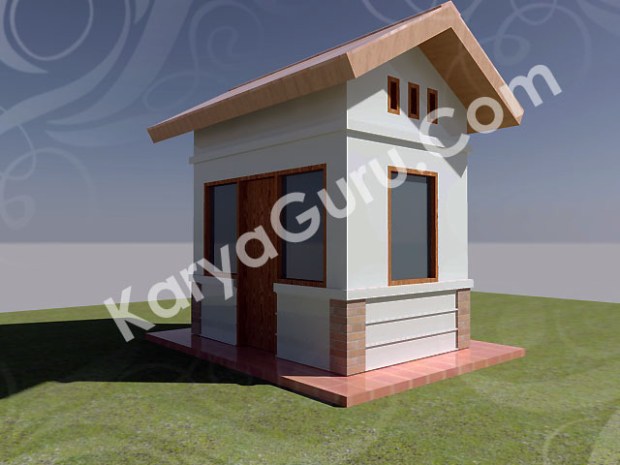

Hasil Render AutoCAD Pos JagaBagian ini merupakan bagian terakhir dari serangkaian Tutorial AutoCAD Pos Jaga. Yang akan dibahas disini cara membuat gambar realistik dengan memberikan material, camera, lighting dan rendering pos jaga. Silahkan mendownload file latihan sebelumnya disini.

Anda dapat mendapatkan tutorial & file sebelumnya, silahkan membaca di:

3D Modeling AutoCAD

OK mari kita mulai!

Sebelumnya pastikan tampilan AutoCAD Anda sudah dalam nuansa 3D Modeling. Untuk memastikan, silahkan klik Workspace Switching bagian kanan bawah dan pilih 3D Modeling, seperti gambar:

Langkah 1

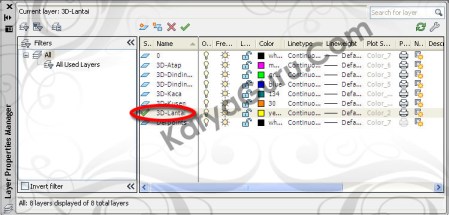

Ketikan perintah Layer, maka akan muncul jendela seperti dibawah ini. Klik 2x tulisan 3D-Lantai untuk mengaktifkan layer tersebut.

Layer 3D Lantai AutoCAD

Langkah 2

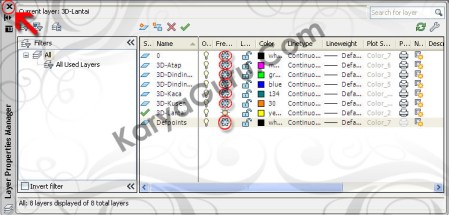

Sembunyikan semua layer yang ada, kecuali layer 3D-Lantai dengan mengklik icon Freeze seperti terlihat pada gambar berikut ini.

Freeze Layer AutoCAD

Kemudian klik tanda silang untuk menutup jendela layer.

Freeze Layer AutoCAD

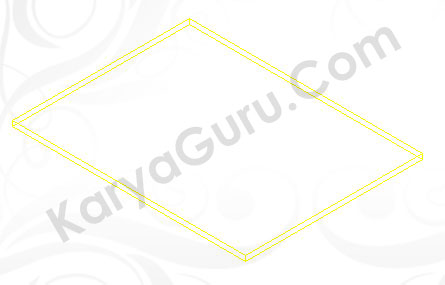

Maka hanya obyek lantai yang muncul pada layar autocad seperti gambar dibawah ini:Lantai AutoCAD

Langkah 3

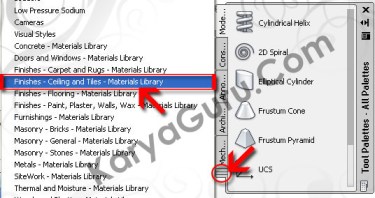

Kita akan memberikan material pada obyek lantai. Munculkan Tool Palettes dengan mengetikan perintah ToolPalettes. Aktifkan Material Library Finishes – Ceiling and Tiles seperti terlihat pada gambar.

Tool Palettes - Materials Library AutoCAD

Langkah 4

Pilih salah satu material yang ada, pada tutorial ini dipilih Finishes.Tiling.Ceramic.Checker

Material Lantai AutoCAD

Langkah 5

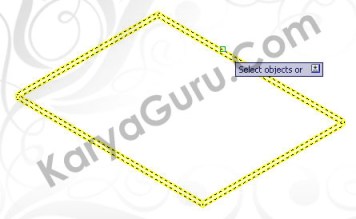

Untuk memberikan material pada obyek lantai cukup menseleksi / klik kotak yang ada pada tampilan autocad saat ini.

Apply Material to Object - Lantai AutoCAD

Langkah 6

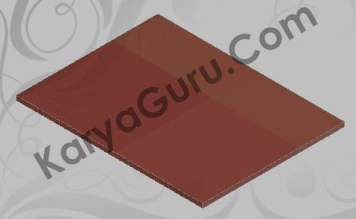

Silahkan merubah tampilan obyek dari wireframe ke realistic dengan perintah VisualStyles.

Visual Styles - Realistic AutoCAD

Langkah 7

Saat ini dibutuhkan konfigurasi dari material yang diapikasikan pada obyek lantai karena skalanya terlalu besar. Anda dapat mengetikan perintah Materials, kemudian atur sesuai dengan kebutuhan pada bagian Material Scaling & Tiling.

Scaling & Tiling - Material Lantai AutoCAD

Langkah 8

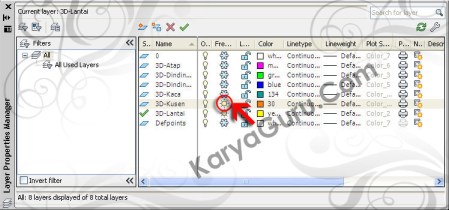

Ok lanjut dengan mengaktifkan obyek berikutnya. Ketikan perintah Layer, kemudian aktifkan layer 3D-Kusen.

Layer 3D Kusen AutoCAD

Langkah 9

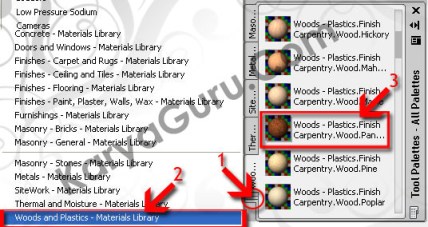

Seperti langkah sebelumnya, pilih material yang akan diterapkan pada obyek kusen. Saya menggunakan Woods – Plastics.Finish Carpentry.Wood.Paneling.1 pada Material Library Woods and Plastics.

Material Kusen AutoCAD

Langkah 10

Silahakan menerapkan pada obyek kusen yang ada

Apply Material to Object - Kusen AutoCAD

Langkah 11

Untuk mengatur proporsinya material kusen, silahkan dirubah Scale Units, Width, Height pada material Scaling & Tiling Materials.

Scaling & Tiling - Material Kusen AutoCAD

Langkah 12

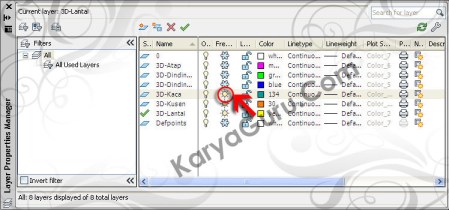

Lanjut lagi mengakifkan obyek berikutnya dengan mengaktifkan layer 3D-Kaca.

Layer 3D Kaca AutoCAD

Langkah 13

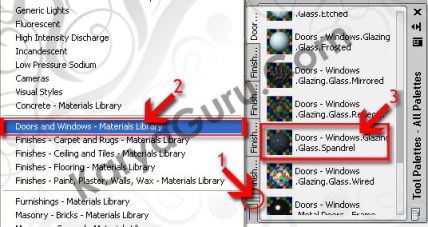

Pilih material yang akan diterapkan pada obyek kaca. Disini saya menggunakan Doors – Windows.Glazing.Glass.Spandrel pada Material Library Doors and Windows.

Material Kaca AutoCAD

Langkah 14

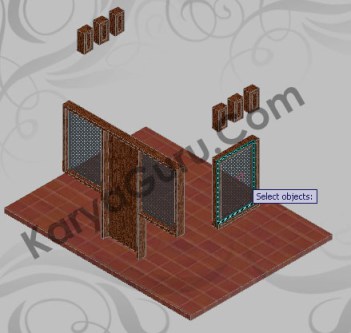

Pilih obyek kaca yang menggunakan material yang sudah Anda pilih.

Apply Material to Object - Kaca AutoCAD

Langkah 15

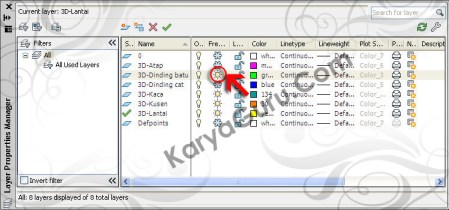

Di lanjut, Aktifkan layer 3D-Dinding batu.

Layer 3D Batu AutoCAD

Langkah 16

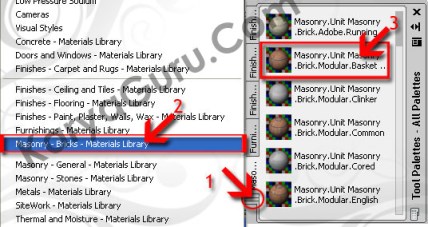

Tentukan material yang akan digunakan pada obyek dinding batu. Saya memilih Masonry.Unit Masonry.Brick.Modular.Basket.Weave pada Material Library Masonry – Bricks.

Material Batu Alam AutoCAD

Langkah 17

Silahkan aplikasikan pada semua obyek dinding batu.

Apply to Object - Batu Alam AutoCAD

Langkah 18

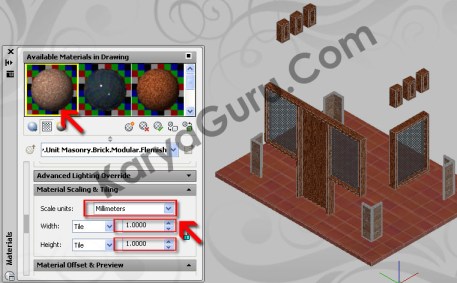

Atur material dinding batu pada bagian Material Scaling & Tiling.

Scaling & Tiling - Material Batu Alam AutoCAD

Langkah 19

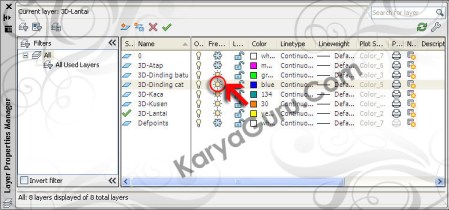

Lanjut terus, aktifkan layer 3D-dinding cat

Layer 3D Lantai Dinding AutoCAD

Langkah 20

Pilih material dinding cat, saya memilih Finishes.Painting.Lacquer.White pada Material Library Finishes – Paint, Plaster, Walls, Wax.

Material Dinding AutoCAD

Langkah 21

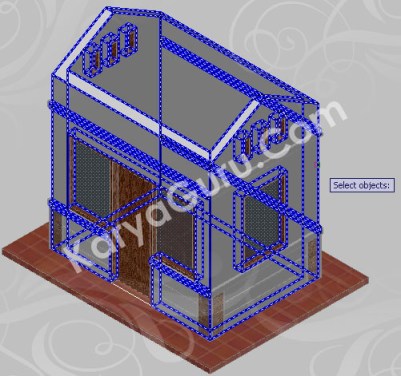

Pilih semua obyek dinding cat untuk mengaplikasikan material yang sudah dipilih.

Apply to Object - Dinding AutoCAD

Langkah 22

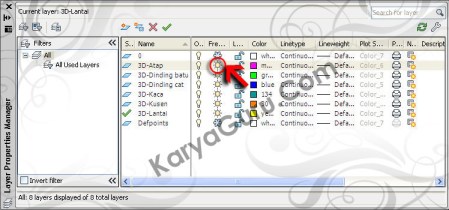

Lanjut.. lanjut, Aktifkan layer 3D-Atap

Layer 3D Atap AutoCAD

Langkah 23

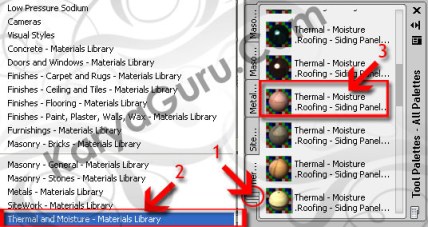

Pilih…pilih material, saya coba memilih Thermal – Moisture.Roofing – Siding Panels.Metal.Copper pada material Library Thermal and Moisture.

Material Atap AutoCAD

Langkah 24

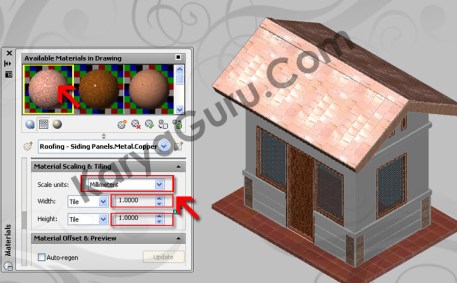

Silahkan terapkan material yang sudah dipilih pada obyek atap kemudian atur skalanya. Oh iya untuk obyek listplanknya saya pilih material kayu…

Scaling & Tiling - Atap AutoCAD

Langkah 25

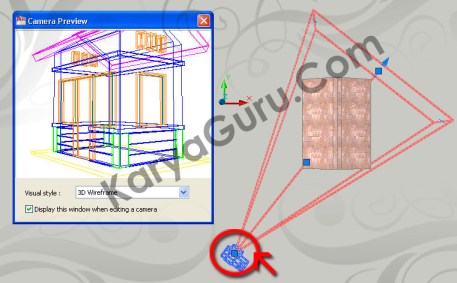

Pada langkah ini kita akan membuat Camera untuk melihat secara Realistic obyek 3D Pos Jaga. Gunakan perintah camera kemudian atur letak dan penampakannya. Saya biasanya melihat dari tampak atas agar lebih mudah mengaturnya. Kemudian atur dengan tampak depan dan samping.

Camera AutoCAD

Langkah 26

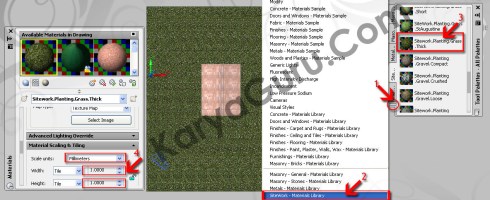

Oh iya, supaya nanti hasil rendernya lebih  bagus, saya menambahakan obyek rumput dengan perintah Box dan memberikan material dan pengaturannya yang terlihat pada gambar dibawah ini.

Material Apply to Object  Rumput AutoCAD

Langkah 27

Jika dirasa sudah pas, balik lagi ke kamera. Pastikan Anda memilih camera kemudian klik kanan di mouse pilih Set Camera View.

Set Camera View AutoCAD

Langkah 28

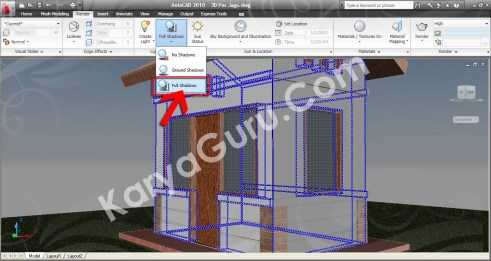

OK Mulai dari langkah ini kita akan mengkonfigurasi pencahayaan. Klik Tab Render, pada area Lights aktifkan Full Shadows.

Full Shadows AutoCAD

Langkah 29

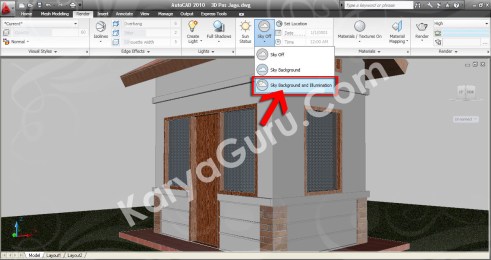

Pada area Sun & Location aktifkan Sky Background and Illumination.

Sky Background and Illumination AutoCAD

Langkah 30

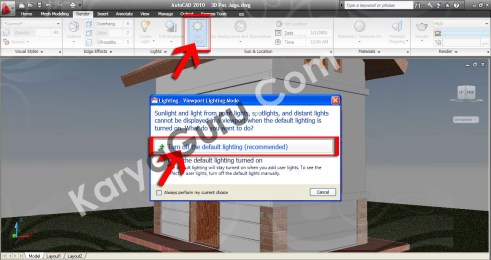

Masih pada area Sun & Location, klik  Sun Status kemudian pilih Turn off the default lighting (recommended).

Sun Status - Turn off the default lighting AutoCAD

Langkah 31

Masih pada area Sun & Location, Silahkan Set Location, Date, Time.  Pastikan Materials / Tekstures On.

Set Location Date Time AutoCAD

Langkah 32

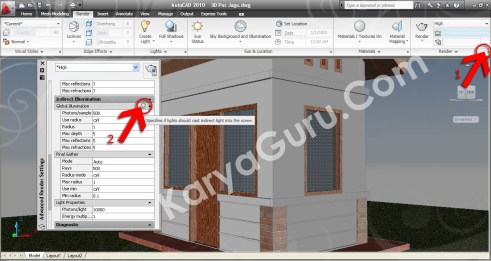

Aktifkan Global Illumination dengan klik icon lampu. Anda dapat memunculkan jendela Advanced Render Settings dengan klik tanda panah kecil paling pojok kanan seperti terlihat pada gambar.

Indirect Illumination - Global Illumination AutoCAD

Langkah 33

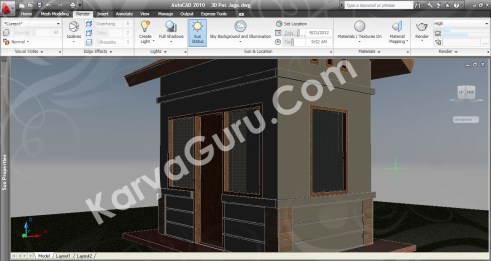

Ok, selesai sudah konfigurasinya. Silahkan ketikan perintah Render untuk proses rendering.

Rendering AutoCAD

Langkah 34

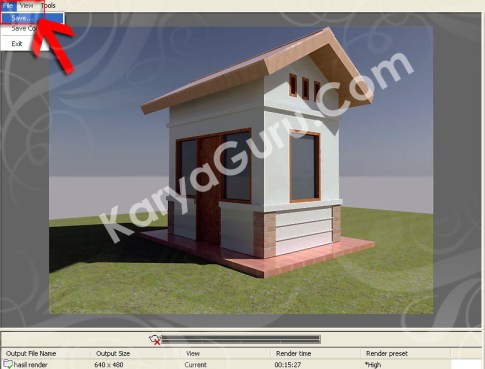

Tunggu sampai proses selesai. Untuk menyimpan hasilnya silahkan klik File Save, tentukan lokasi penyimpanan dan berikan nama & jenis filenya.

Save Rendering AutoCAD

Hasil Render



……………………………………………………………………………………………………………

Untuk rendering model pos jaga dengan autocad dapat dikembangkan lebih lanjut seperti gambar berkut ini:

Final Render AutoCAD 2010 - Pos Jaga

Untuk proses rendering gambar diatas  dapat dilihat disini>>

Langkah-langkah rendering dengan autocad diatas dapat pula diaplikasikan pada obyek 3d yang lain, beberapa hasil rendering autocad dengan obyek selain pos jaga diantaranya:

Render AutoCAD Siang 1

Silahkan baca selengkapnya dari hasil rendering autocad dengan obyek gazebo diatas disini>>

kursus rendering 3d autocad

Untuk ulasan selengkapnya dari hasil rendering autocad dengan obyek masjid diatas dapat dibaca disini>>

Render AutoCAD Exterior Edit Photoshop

Ulasan selengkapnya dari hasil gambar rendering autocad rumah tinggal diatas dapat disimak selengkapnya disini>>

Kursus Rendering AutoCAD Desain Interior

Untuk keterangan pembuatan rendering autocad pada desain interior dapat di baca di sini>>



Kursus Camera1 AutoCAD 2014 Rendering Free RPC

Kursus Camera2 AutoCAD 2014 Rendering Free RPC

Kedua gambar hasil rendering autocad untuk rumah tinggal diatas dapat disimak ulasannya disini>>



Kursus AutoCAD 3D Rendering Rumah Minimalis Camera 2

Kursus AutoCAD 3D Rendering Rumah Minimalis Camera 3

Kursus AutoCAD 3D Rendering Rumah Minimalis Camera 4

Ketiga gambar diatas merupakan hasil render dengan kasus bentuk perumahan minimalis, silahkan baca proses pembuatannya disini >>

Selamat belajar dan bereksperimen.. semoga bermanfaat !!!

………………………………………………………………………………………………………………
