Materi Belajar Pembesian Struktur Beton Bangunan
Dalam proses pelaksanaan pembangunan untuk rumah tinggal, perkantoran maupun gedung bertingkat dibutuhkan struktur bangunan dimana salah satunya menggunakan struktur beton. Pada kesempatan ini dibahas pembesian / penulangan struktur beton untuk bangunan. Untuk struktur paling bawah sudah dibahas sebelumnya, pekerjaan selanjutnya proses perakitan tulangan struktur kolom, balok, tangga dan plat lantai dapat dilihat pada video animasi berikut ini:

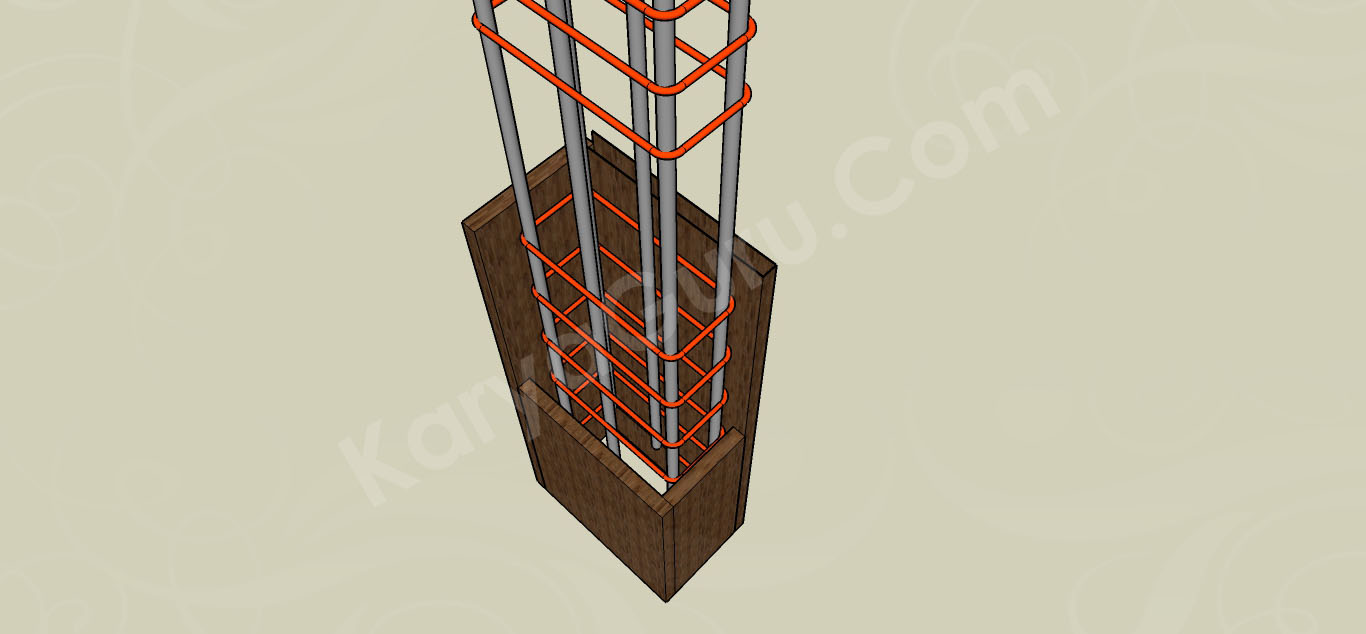

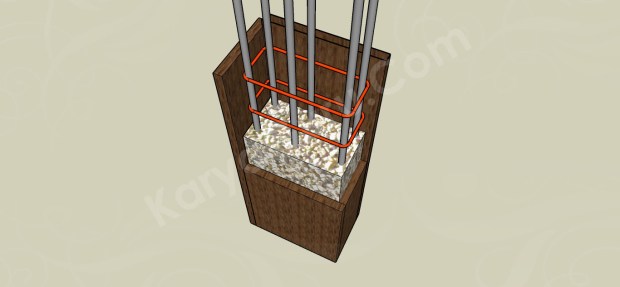

Pembesian kolom lantai bawah dilengkapi dengan bekisting atau cetakan beton untuk struktur beton bagian bawah dapat seperti pada gambar dibawah ini.
Setelah pembesian kolom lantai bawah dan bekisting kolom selesai dirakit, maka pengecoran dimulai untuk struktur kolom bagian bawah tersebut.

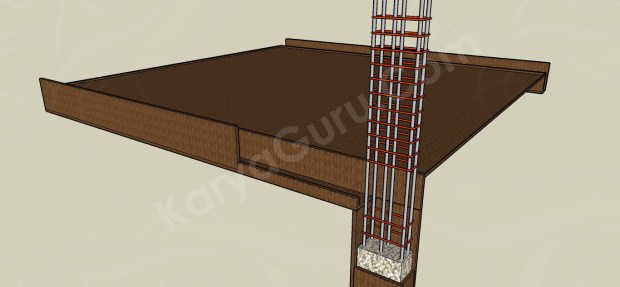

Bekisting balok dan bekisting lantai atas dibuat sebagai acuan cetakan struktur beton atas. Dimensi bekisting tersebut dibuat sesuai dengan kebutuhan dan gambar rencana.

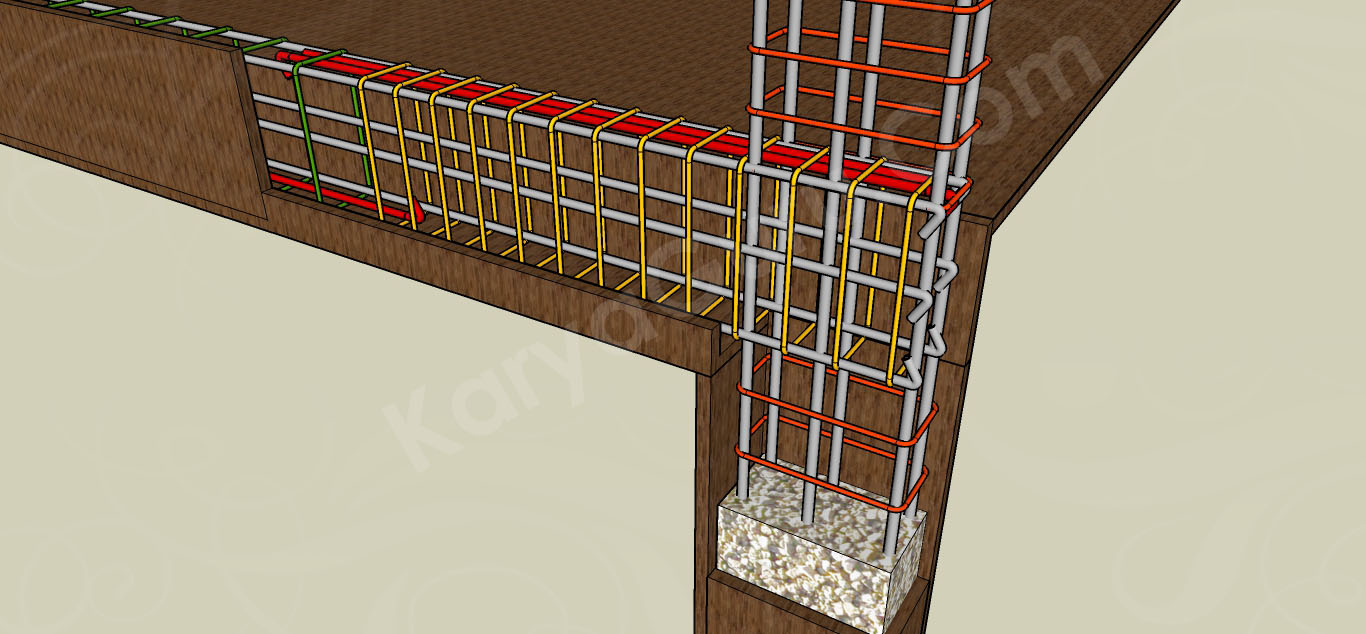

Pekerjaan berlanjut pada pembuatan penulangan balok lantai atas berkaitan pada pembesian kolom. Jumlah besi dan jarak sengkang / begel disesuaikan dengan gambar rencana yang dibuat berdasarkan beban yang ditopang.

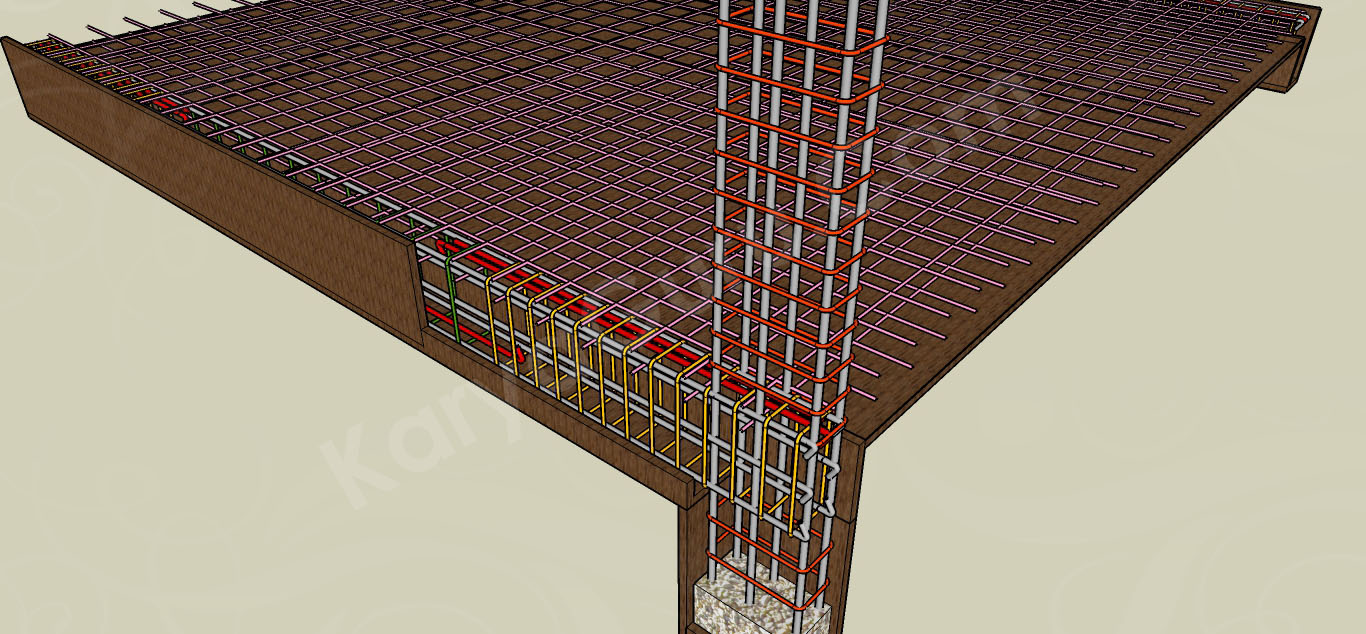

Pembesian untuk struktur lantai atas dirangkai berkaitan pada penulangan balok dan kolom yang sudah diselesaikan sebelumnya. Agar besi bagian bawah tidak menempel pada bekisting dibutuhkan beton tahu / beton decking dengan tebal sesuai selimut beton. Sedangkan untuk besi bagian atas digunakan penopang tulangan agar saat diinjak saat perakitan dan pengecoran tidak melendut kebawah.

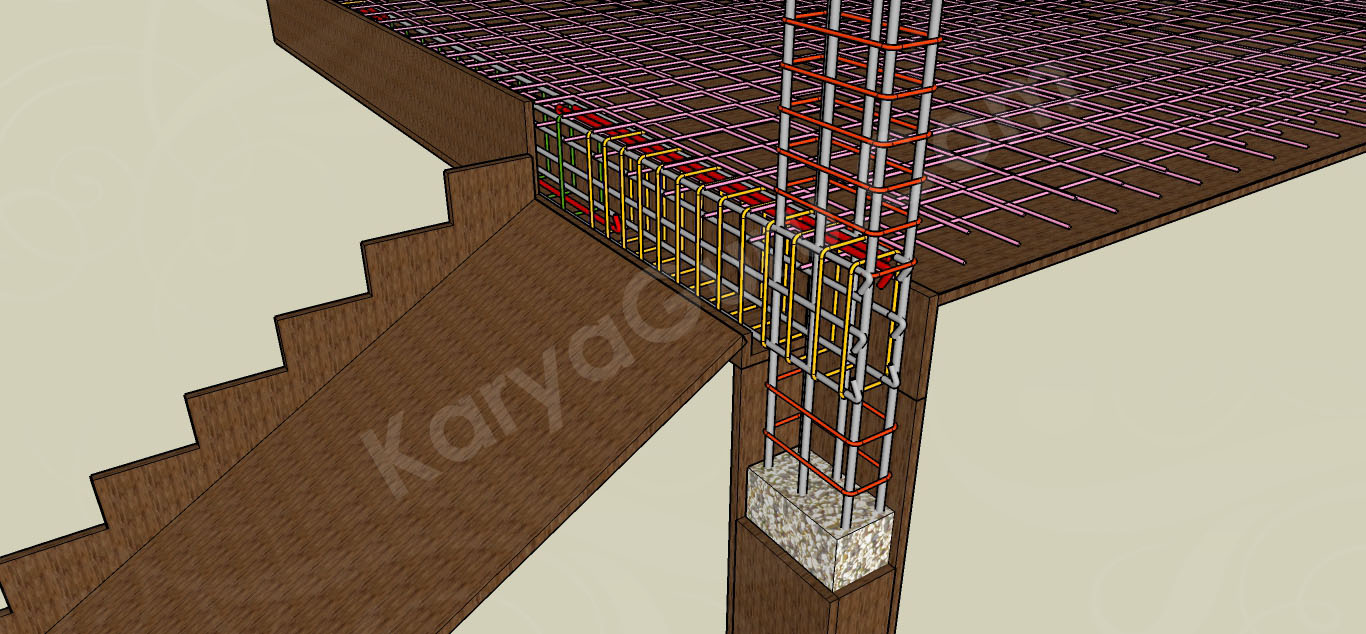

Untuk bekisting tangga, dibuat sesuai ukuran gambar kerja yang direncanakan dimana jumlah optrade dan aantrade sudah ditentukan berdasarkan perhitungan ketinggian lantai atas.

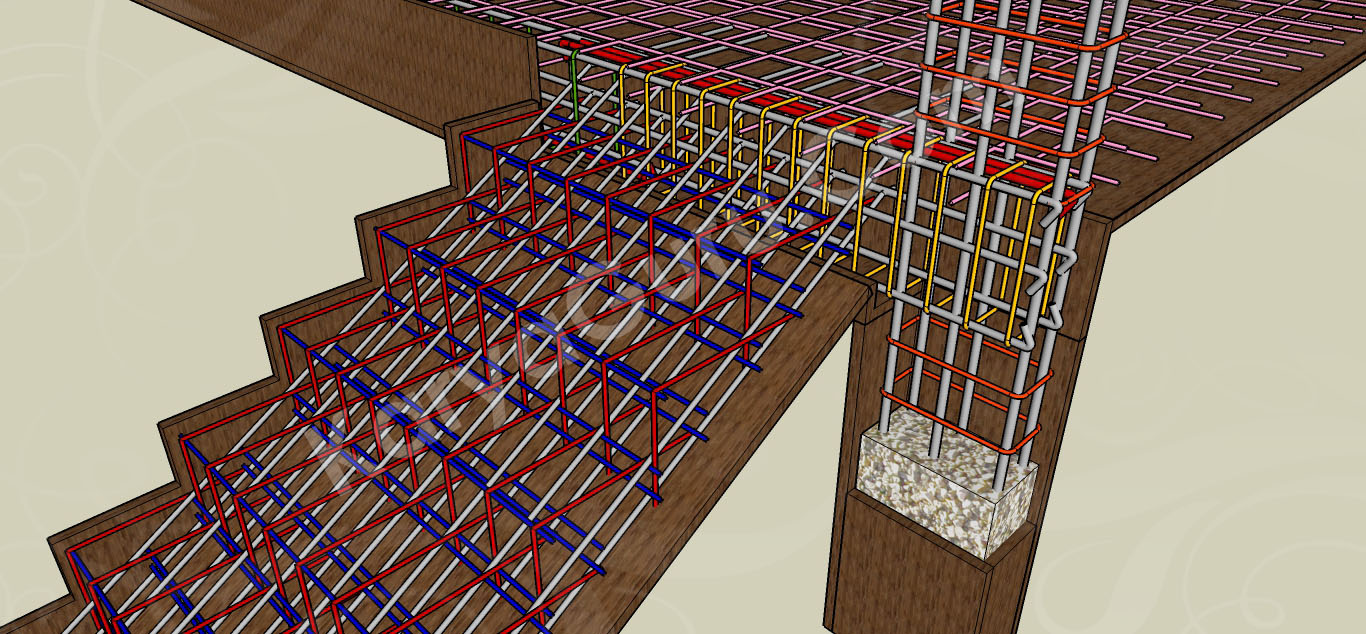

Penulangan tangga dirangkai dengan mengait pada pembesian balok lantai atas. Beton decking diletakan pada bagian bawah dan samping agar pembesian tangga tidak menempel pada bekisting.
Maka setelah pekerjaan rangkaian pembesian struktur lantai atas selesai dimulailah pengecoran dimulai pada bagian balok dan plat lantai atas.

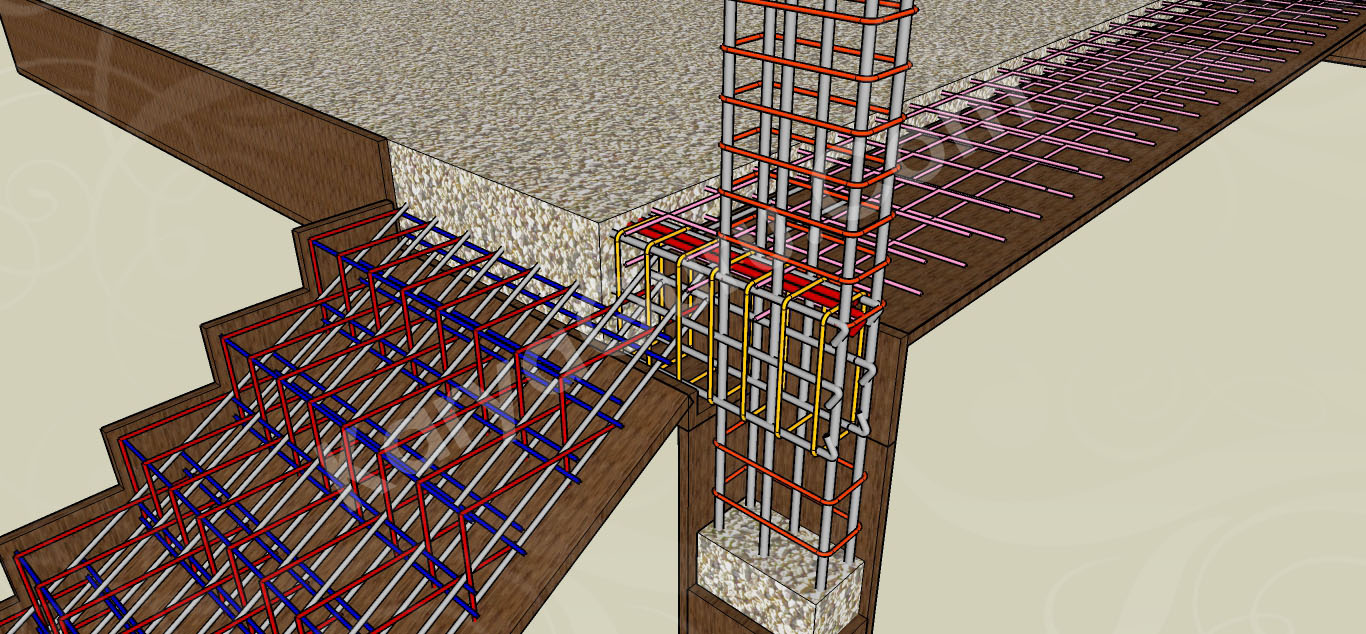

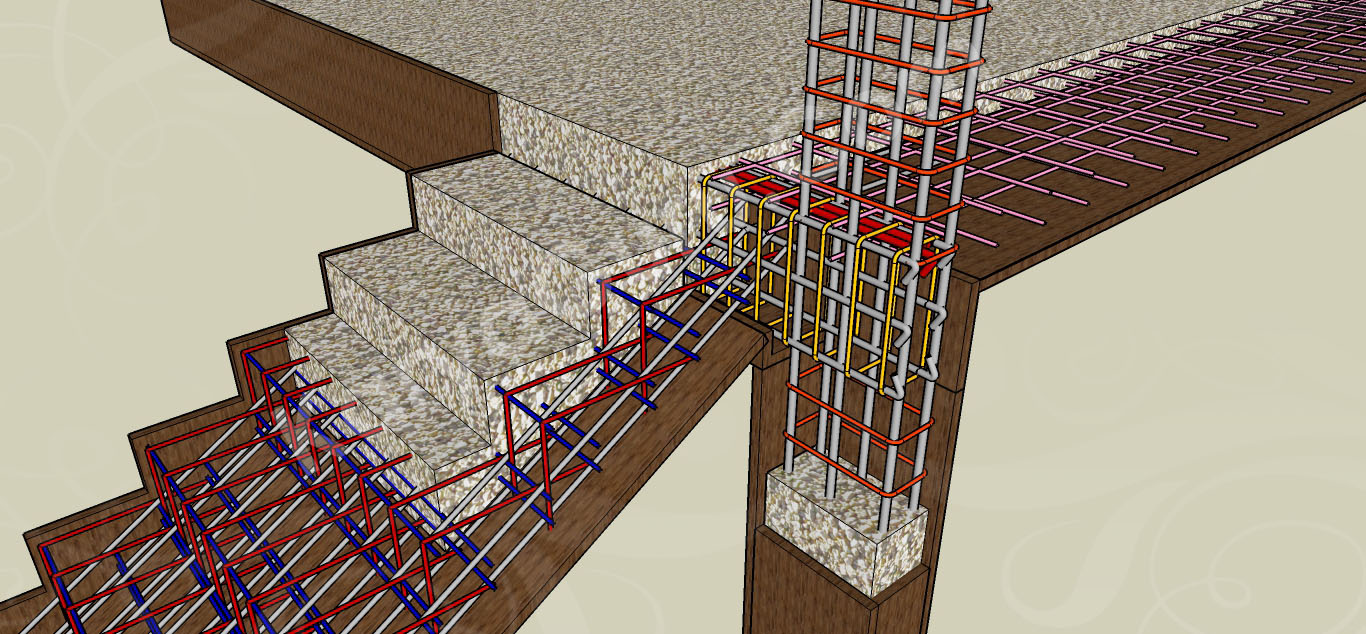

Pengecoran berlanjut pada bagian tangga seperti pada gambar ilustrasi dibawah ini.

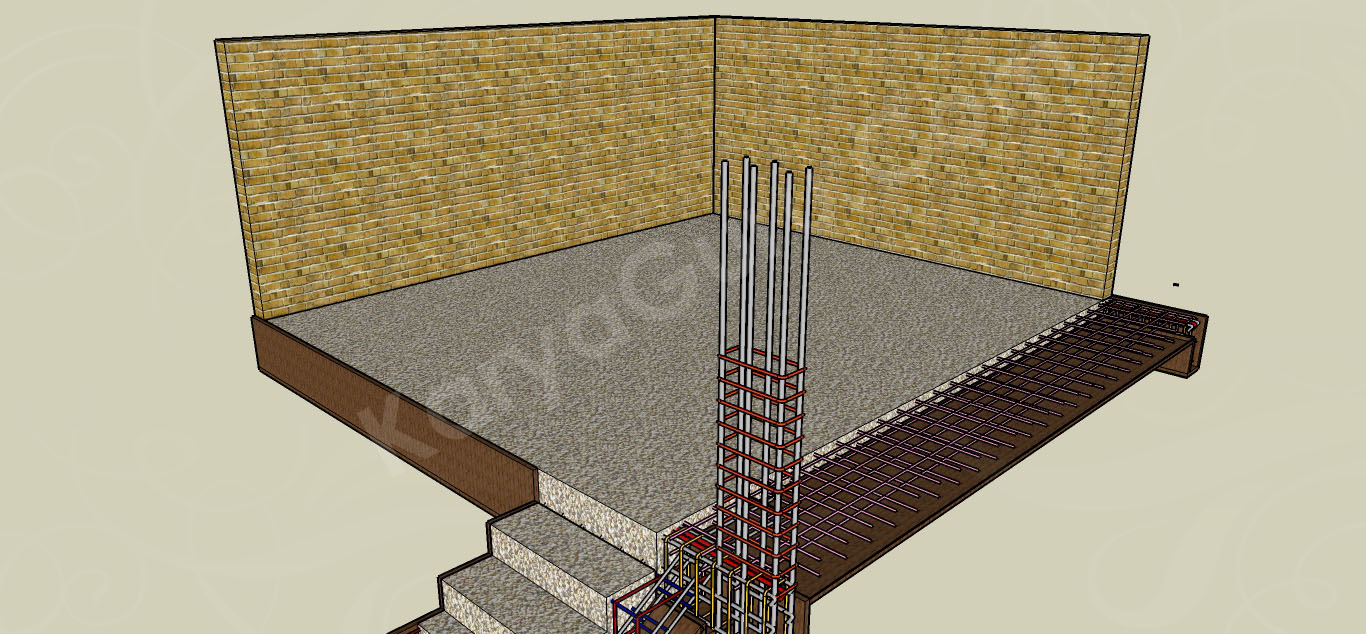

Setelah coran beton mengering, pekerjaan pasangan dinding untuk lantai atas dapat dimulai dengan menumpu pada balok lantai atas.

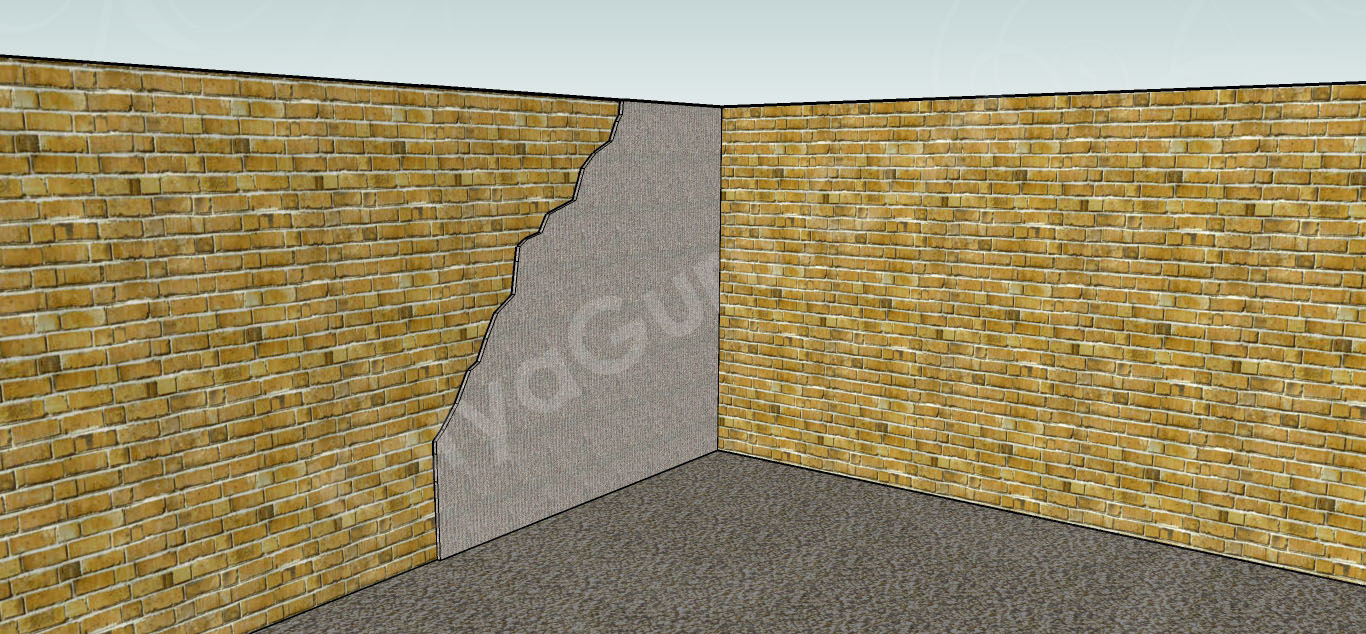

Pekerjaan dinding dilanjutkan dengan plesteran dinding.
Demikian ulasan yang membahas pekerjaan pembesian / penulangan struktur beton untuk bangunan, semoga bermanfaat…
………………………………………………………………………………………………………………
