Kebutuhan “CAD Standard Manual” untuk TeamWork

CAD Standard ManualApakah perusahaan atau tim kerja Anda merasakan perlunya CAD Standard Manual? mengapa saya pertanyaan itu muncul? hal yang melatar belakanginya adalah suatu kondisi beberapa minggu belakangan ini dimana kerja tim dalam melakukan pekerjaan gambar CAD harus selesai dalam waktu yang sangat singkat dan buaaaanyak.

Maka kebutuhan akan CAD Standard menjadi penting sehingga setiap gambar kerja yang dihasilkan oleh setiap individu dalam tim kerja mempunyai keseragaman. Kondisi yang saya alami, belum ada keseragaman baik penamaan layer, warna, besar kecilnya teks dan dimensi sesuai skala gambar, hingga ketebalan garis hasil plotting.

Hal ini menjadi tugas saya untuk mensiasati kondisi tersebut dan membuat sistem kerja yang dapat mengefisiensikan waktu dan tenaga untuk mencapai target gambar sesuai kebutuhan. Sebagian informasi mengenai sistem yang saya butuhkan didapat pada ebook yang saya peroleh dari Mas Edwin mengenai "Document Management with AutoCAD Sheet Set".

Dengan mengadopsi dari berbagai macam sumber, disusunlah CAD Standard Manual untuk kebutuhan TeamWork pada Local Area Network (LAN). Untuk penyimpanan file-file CAD, kira-kira ilustrasi kerjanya seperi gambar berikut.

Topology CAD Networking

Pengaplikasian pada Software CAD diantaranya menggunakan XREF, LAYOUT, TOOL PALLETES dan SHEET SET MANAGER.

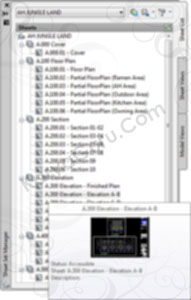

Sheet Set Manager

CAD Layout

Apa yang saya rasakan, manfaat Sheet Set Manager sangat berpengaruh pada kecepatan plotting dan archiving dan juga cara kerja individu pada tim karena dikombinasi dengan pemanfaatan Xref.

Saat ini saya coba menerapkan pada beberapa proyek kecil, sambil menyempurnakan kekurangan-kekurangan sistem yang ada. Dengan penyempurnaan seiring dengan berjalannya waktu, maka sistem dapat diaplikasikan pada pekerjaan yang lebih besar dan jumlah personil yang lebih banyak pada suatu tim.

……………………………………………………………………………………………………………
