Tutorial AutoCAD Gambar Kerja Rumah Tinggal – Bagian 1 (Denah)

Akhirnya Tutorial pertama dalam TUTORIAL AUTOCAD  MEMBUAT GAMBAR KERJA RUMAH TINGGAL dapat dimulai. Sebagai informasi, tahap demi tahap dalam tutorial ini lebih diperuntukan bagi yang sedikit sudah mengerti penggunaan perintah dasar AutoCAD.

Cara penyelesaian tahap demi tahap dalam tutorial ini disesuaikan pengalaman dan pola menyelesaikan masalah masing-masing. Disini hanya menguraikan langkah dan perintah AutoCAD yang digunakan.

Perintah Layer dan konfigurasi warna, bentuk dan ketebalan garis  tidak dibahas dalam tutorial ini karena sudah dianggap mengerti (biar ga kepanjangan tutorialnya!). Bila masih ada yang belum mengerti, silahkan coba dulu tutorial membuat pos jaga yang lebih simpel disini .

Ok kita mulai Tutorial AutoCAD Membuat Gambar Kerja Rumah Tinggal - Bagian 1 (Denah)!

LANGKAH 1

Buat garis AS (warna merah) dengan ukuran sesuai gambar. Anda dapat menggunakan perintah LINE atau POLYLINE .

GARIS-AS (Tutorial AutoCAD)

GARIS-AS

LANGKAH 2

Buat obyek KOLOM (warna merah) lengkap dengan arsirannya, ukuran sesuai gambar. Gunakan perintah LINE atau POLYLINE atau RECTANGLE untuk membuatnya. Perintah HATCH digunakan untuk membuar arsiran. Letakan obyek kolom yang sudah jadi ke seluruh titik pojok pada garis AS. Gunakan perintah COPY untuk menyelesaikan langkah ini.

KOLOM (Tutorial AutoCAD)

KOLOM

LANGKAH 3

Buat garis DINDING PLESTERAN (warna biru) dengan bentuk sesuai gambar. Pada tahap ini, Anda dapat menggunakan perintah draw seperti LINE atau MULTYLINE atau POLYLINE atau RECTANGLE. Perintah modify dapat pula digunakan untuk menyelesaikan langkah ini, seperti OFFSET atau COPY dan TRIM.

DINDING-PLASTER (Tutorial AutoCAD)

DINDING-PLASTER

LANGKAH 4

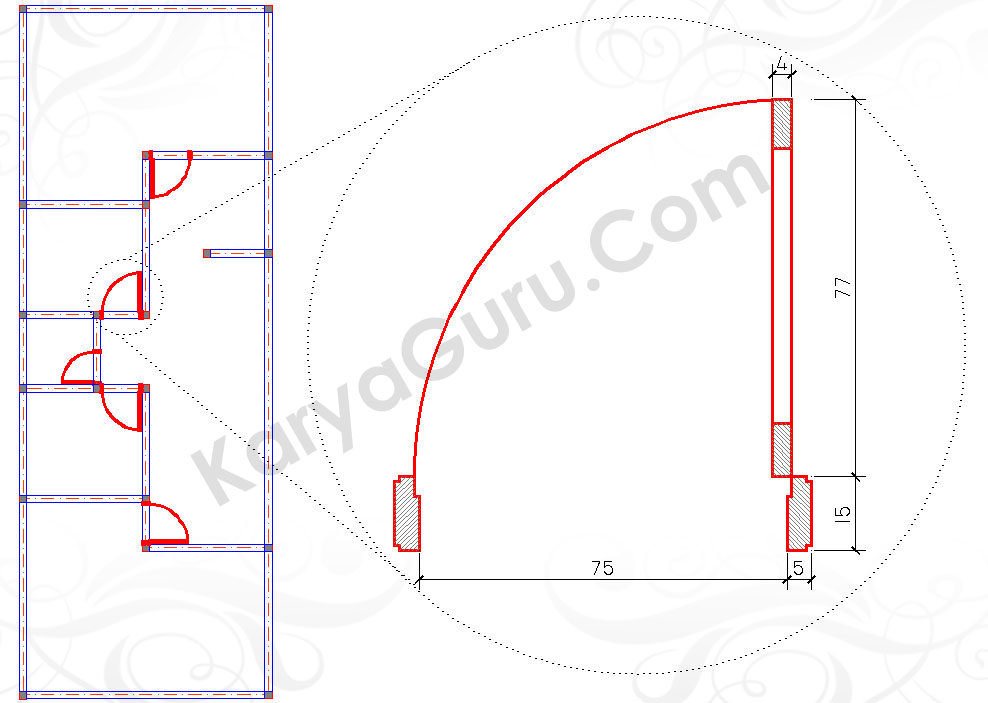

Buat obyek KUSEN PINTU (warna merah) dengan bentuk dan ukuran sesuai gambar, kemudian letakan pada denah yang ada. Dalam proses pembuatan obyek ini, perintah draw yang dapat digunakan antaralain:  LINE, POLYLINE, RECTANGLE, CIRCLE, ARC. Sedangkan perintah modify yang dapat digunakan diantaranya:  COPY, MIRROR, MOVE, TRIM, ROTATE, HATCH, BLOCK.

KUSEN-PINTU (Tutorial AutoCAD)

KUSEN-PINTU

LANGKAH 5

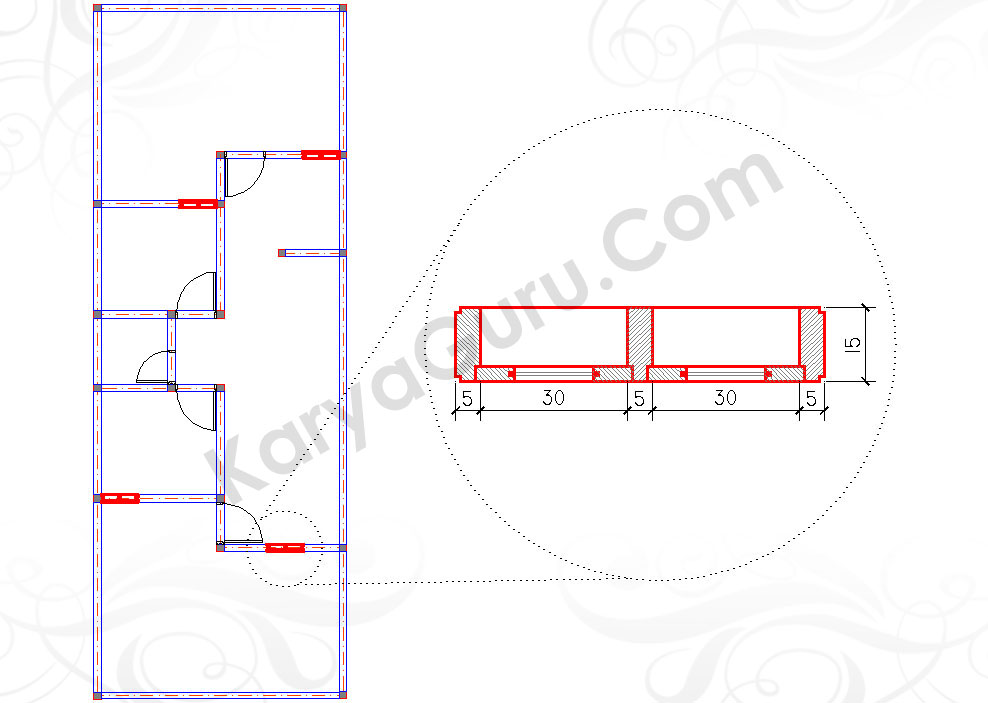

Buat obyek KUSEN JENDELA (warna merah) dengan bentuk dan ukuran sesuai gambar, kemudian letakan pada denah yang ada. Dalam proses pembuatan obyek ini, perintah draw yang dapat digunakan antaralain:  LINE, POLYLINE, RECTANGLE. Sedangkan perintah modify yang dapat digunakan diantaranya:  COPY, MIRROR, MOVE, ROTATE, HATCH, BLOCK.

KUSEN-JENDELA  (Tutorial AutoCAD)

KUSEN-JENDELA

LANGKAH 6

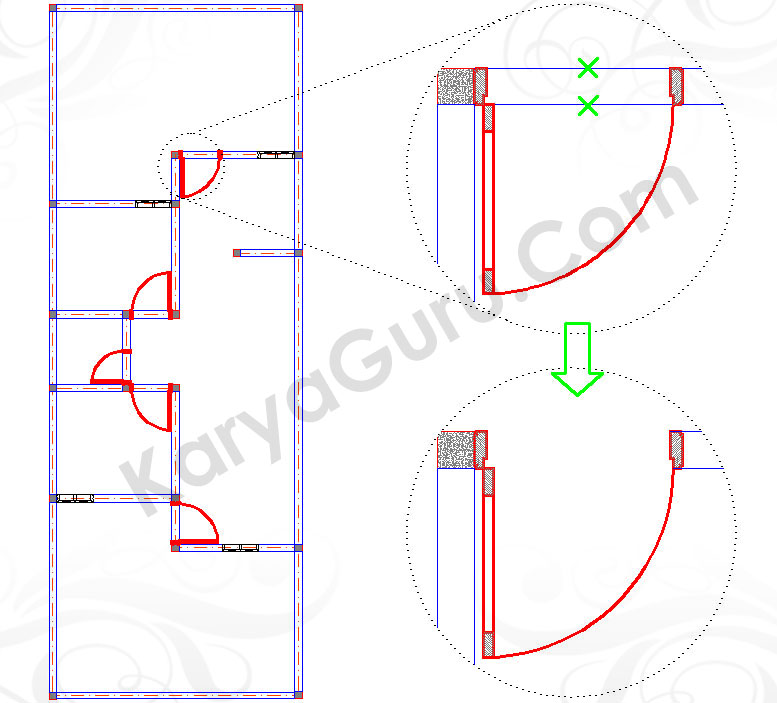

Lakukan modifikasi pada garis DINDING PLESTERAN disetiap posisi peletakan KUSEN PINTU. Gunakan perintah TRIM untuk memotong garis tersebut sehingga bentuknya menjadi seperti gambar.

TRIM DINDING-PINTU (Tutorial AutoCAD)

TRIM DINDING-PINTU

LANGKAH 7

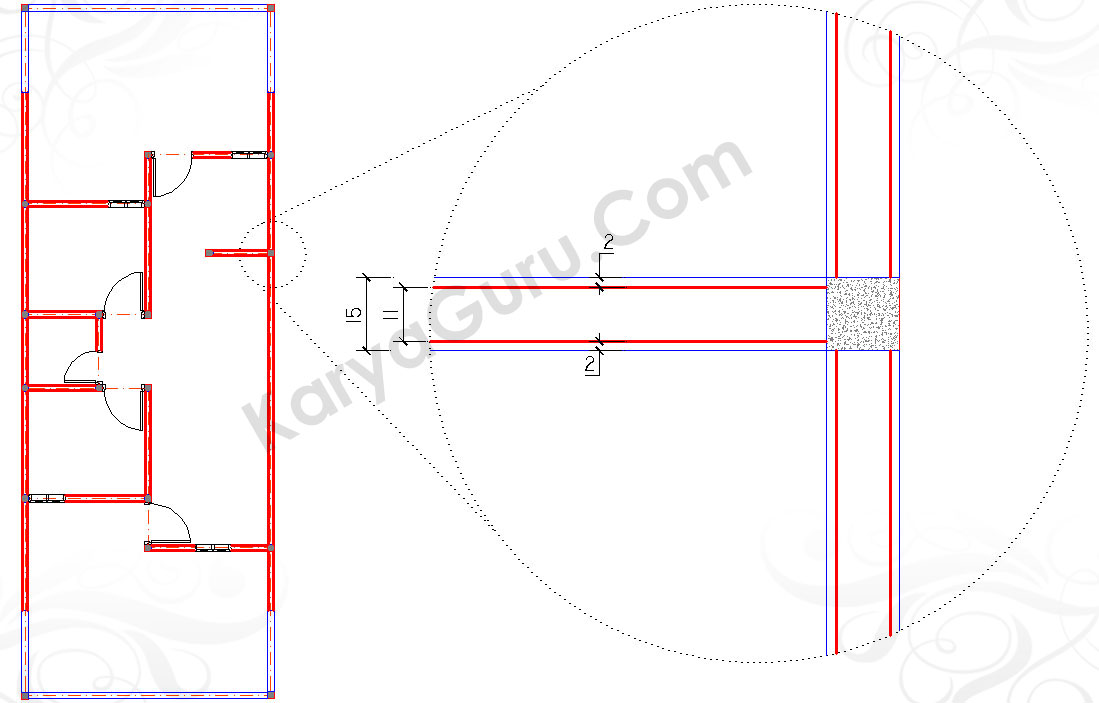

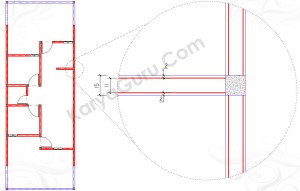

Buat garis DINDING BATA (warna merah) dengan ukuran sesuai gambar. Anda dapat menggunakan perintah draw seperti : LINE atau MULTYLINE atau POLYLINE. Sedangkan perintah modify yang dapat digunakan diantaranya:  COPY, OFFSET, TRIM, STRETCH.

DINDING-BATA (Tutorial AutoCAD)

DINDING-BATA

LANGKAH 8

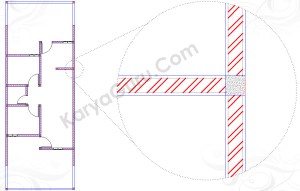

Buat ARSIRAN DINDING BATA (warna merah) dengan bentuk seperti pada gambar. Anda dapat menggunakan perintah HATCH dengan pattern ANSI32 .

ARSIR-BATA (Tutorial AutoCAD)

ARSIR-BATA

LANGKAH 9

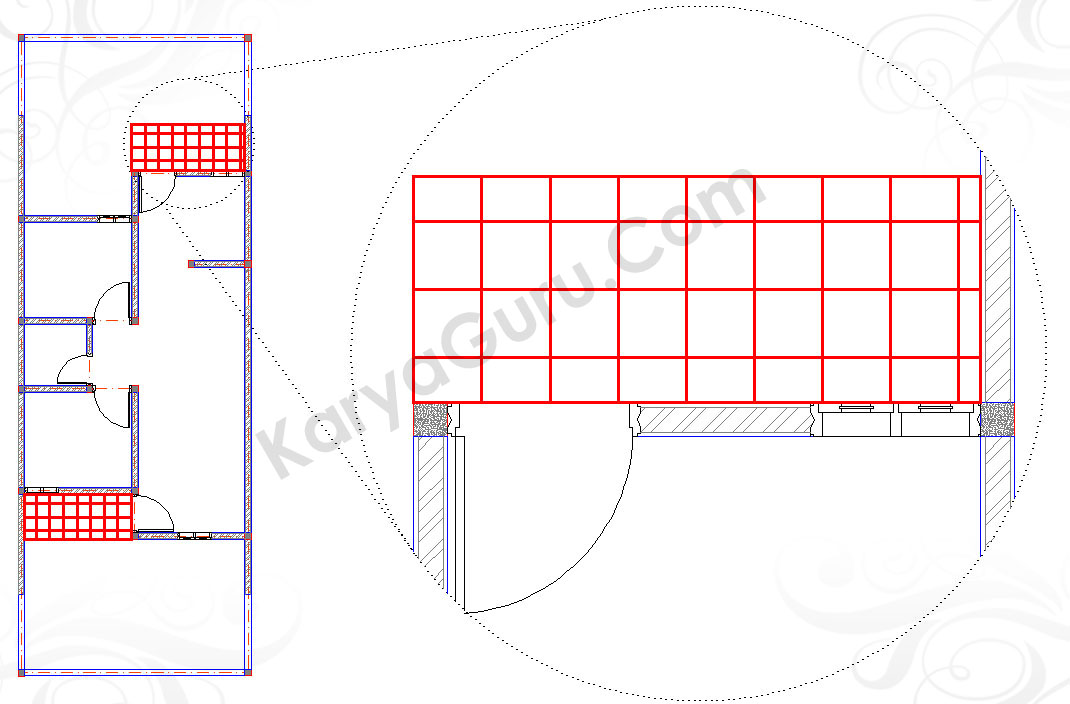

Buat obyek TERAS (warna merah) pada bagian depan dan belakang denah. Dalam proses pembuatan obyek ini, perintah draw yang dapat digunakan antaralain:  LINE, POLYLINE, RECTANGLE. Perintah HATCH digunakan untuk membuat pola lantai dengan type USER DEFINED.

TERAS  (Tutorial AutoCAD)

TERAS

LANGKAH 10

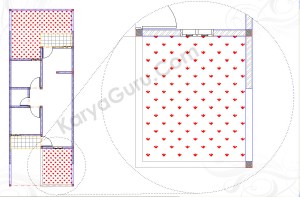

Buat arsiran RUMPUT (warna merah) pada bagian belakang dan depan denah. Anda dapat menggunakan perintah HATCH dengan type GRASS.

RUMPUT (Tutorial AutoCAD)

RUMPUT

LANGKAH 11

Lengkapi denah dengan obyek TANAMAN (warna merah) seperti pada gambar. Anda dapat menggunakan TOOL PALETTES – ARCHITECTURAL – TREES untuk mempermudah dalam menyelesaikan tahap ini. Gunakan perintah SCALE dan MOVE untuk mengatur posisi obyek tanaman.

TANAMAN (Tutorial AutoCAD)

TANAMAN

LANGKAH 12

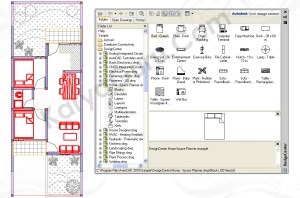

Lengkapi pula denah dengan obyek FURNITUR (warna merah) seperti pada gambar. Anda dapat menggunakan DESIGN CENTER – HOME – SPACE PLANNER untuk mempermudah dalam menyelesaikan tahap ini. Gunakan perintah SCALE dan MOVE untuk mengatur posisi obyek furnitur.

FURNITUR (Tutorial AutoCAD)

FURNITUR

Langkah 13

Buat TEKS ruang dan level (warna merah) sesuai gambar. Beberapa perintah yang dapat Anda gunakan diantaranya:  TEXT, COPY, MOVE .

TEKS (Tutorial AutoCAD)

TEKS

LANGKAH 14

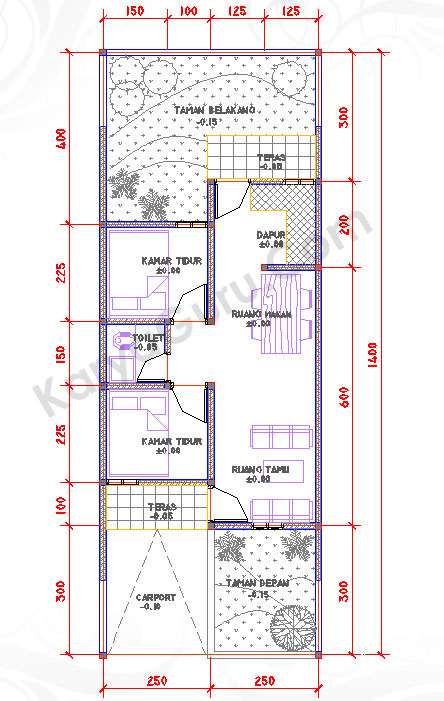

Buat DIMENSI UKURAN denah (warna merah) sesuai gambar. Beberapa perintah yang dapat Anda gunakan diantaranya:  DIMENSION LINEAR, CONTINUE, QUICK DIMENSION

DIMENSI (Tutorial AutoCAD)

DIMENSI

LANGKAH 15

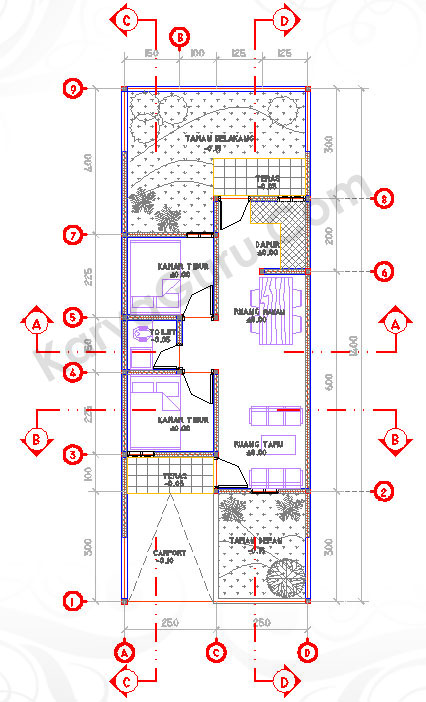

Buat NOTASI as dan potongan (warna merah) dengan bentuk sesuai gambar. Dalam proses pembuatan notasi, perintah draw yang dapat digunakan antaralain:  LINE, CIRCLE, TEXT. Sedangkan perintah modify yang dapat digunakan diantaranya:  COPY, MIRROR, MOVE, ROTATE, HATCH.

NOTASI  (Tutorial AutoCAD)

NOTASI

LANGKAH 16

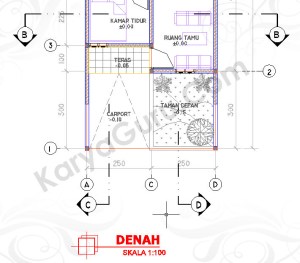

Langkah terakhir buat JUDUL GAMBAR (warna merah) dengan menggunakan perintah TEXT dan LINE.

JUDUL (Tutorial AutoCAD)

JUDUL

HASIL AKHIR DENAH RUMAH TINGGAL

DENAH (Tutorial AutoCAD)

DENAH

………………………………………………………………………………………………………………
