Tutorial DraftSight – Gambar Sambungan Kayu Bibir Lurus

Tutorial DraftSight membuat gambar sambungan kayu bibir lurus dengan perintah LINE akan di bahas berikut ini, mulai dari pembuatan tampak depan dan  samping serta perspektif. Obyek sambungan kayu bibir lurus diambil dari buku sekolah elektronik (BSE) Teknik Gambar Bangunan Jilid 2 karangan Suparno. Semua langkah di bawah ini dapat pula di terapkan di AutoCAD.

Ayo kita mulai…

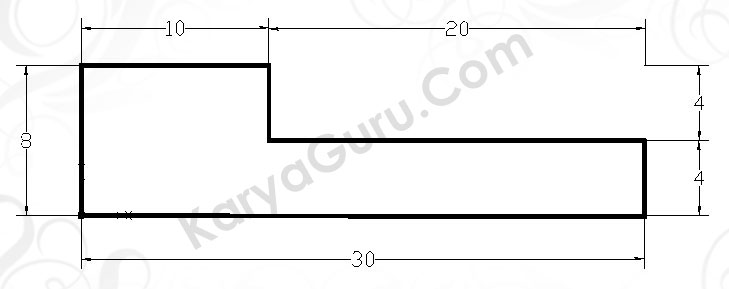

A. TAMPAK DEPAN

Ketikan perintah-perintah di bawah ini satu persatu untuk membuat tampak depan gambar sambungan kayu bibir lurus.

LINE <enter>
0,0     <enter>
@30<0    <enter>
@4<90    <enter>
@20<180    <enter>
@4<90    <enter>
@10<180    <enter>
0,0    <enter><enter>

LINE <enter>
30,0    <enter>
@10<0    <enter>
@8<90    <enter>
@30<180    <enter><enter>

B. TAMPAK SAMPING

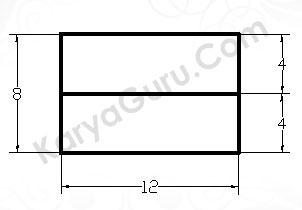

Ketikan perintah-perintah di bawah ini satu persatu untuk membuat tampak samping gambar sambungan kayu bibir lurus.

LINE    <enter>
50,0    <enter>
@12<0    <enter>
@4<90    <enter>
@12<180    <enter>
50,0    <enter><enter>

LINE    <enter>
62,4    <enter>
@4<90    <enter>
@12<180    <enter>
@4<270    <enter><enter>

C. PERSPEKTIF

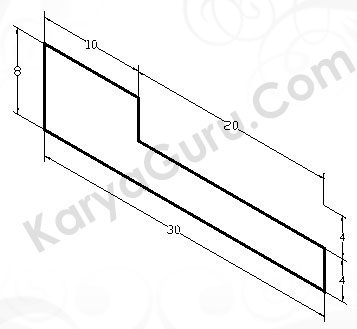

Ketikan perintah-perintah di bawah ini satu persatu untuk membuat perspektif  gambar sambungan kayu bibir lurus.

LINE    <enter>
0,30    <enter>
@8<90    <enter>
@10<330    <enter>
@4<270    <enter>
@20<330    <enter>
@4<270    <enter>
0,30    <enter><enter>

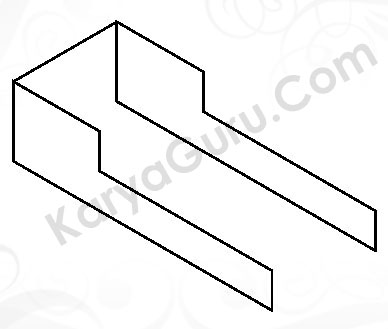

LINE    <enter>
0,38    <enter>
@12<30    <enter>
@10<330    <enter>
@4<270    <enter>
@20<330    <enter>
@4<270    <enter>
@30<150    <enter>
@8<90    <enter><enter>

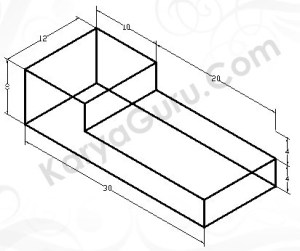

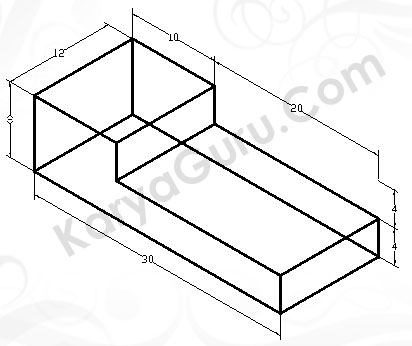

Gunakan kembali perintah LINE untuk menghubungkan setiap titik pojok dari obyek  sisi depan dan belakang sehingga menjadi gambar berikut ini.

LINE    <enter>
20,50    <enter>
@4<90    <enter>
@30<330    <enter>
@8<270    <enter>
@10<150    <enter>
@4<90    <enter>
20,50    <enter><enter>

LINE    <enter>
20,54    <enter>
@12<30    <enter>
@30<330    <enter>
@8<270    <enter>
@10<150    <enter>
@4<90    <enter>
@20<150    <enter>
@4<90    <enter><enter>

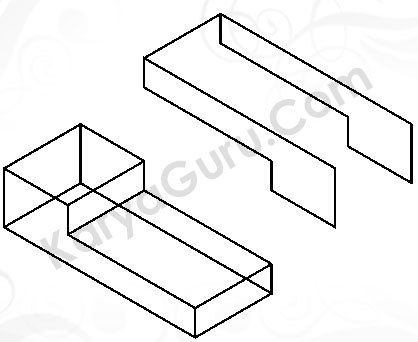

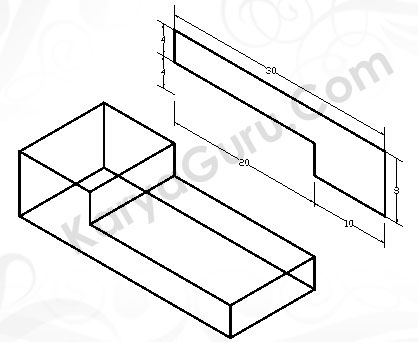

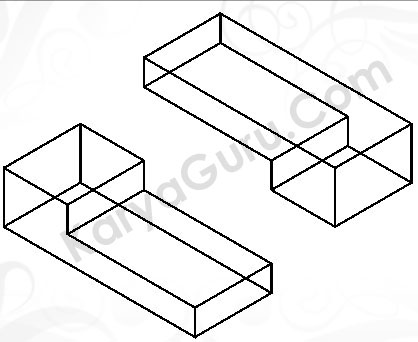

Gunakan kembali perintah LINE untuk menghubungkan setiap titik pojok dari obyek  sisi depan dan belakang sehingga menjadi gambar berikut ini.

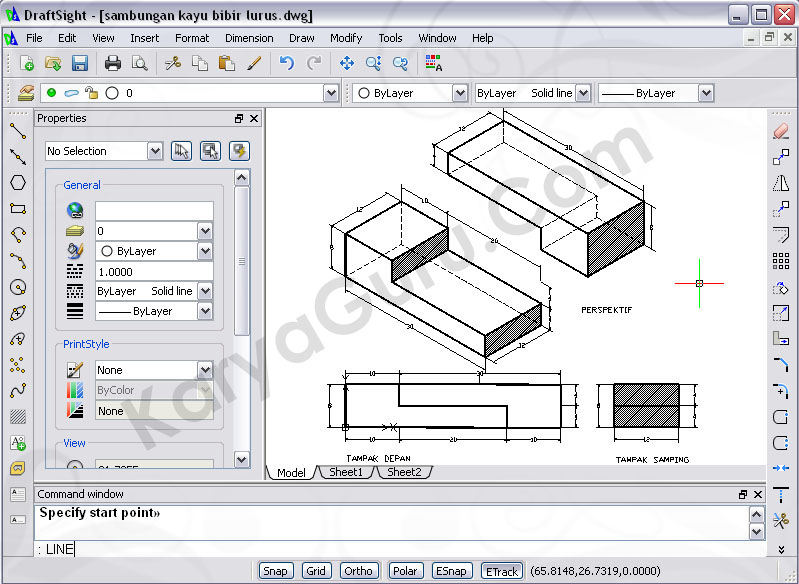

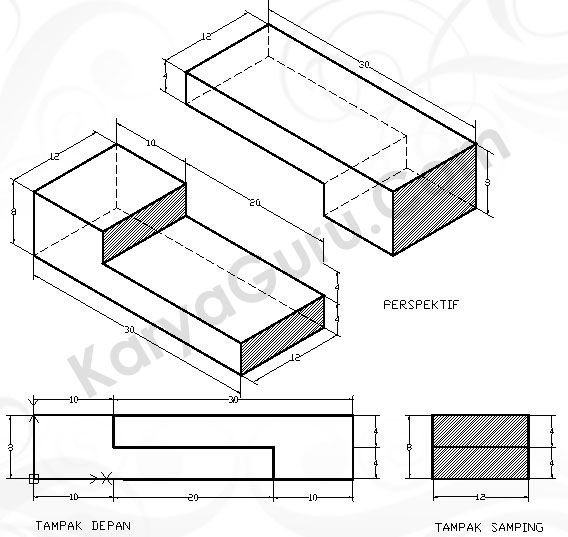

Silahkan mengembangkan langkah-langkah diatas sehingga menghasilkan gambar sambungan kayu bibir lurus seperti dibawah ini:

Selamat mencoba!

………………………………………………………………………………………………………………
