Tutorial AutoCAD “2D dan 3D Pos Jaga” – Bagian 6 (3 Dimensi)

3D Pos Jaga

Setelah membuat beberapa tutorial bersambung bagaimana membuat pos jaga 2 dimensi dengan Autocad, saatnya kita membuat bentuk 3 dimensinya. Mohon maaf sebelumnya karena baru sekarang melajutkan tutorial ini, dan saya berterimakasih dengan para pengunjung blog ini yang telah berkomentar dan diantaranya menanyakan kelanjutan pembuatan 3 dimensi pos jaga. Karena dengan pertanyaan seperti itu membuat saya bersemangat membuat tutorial kelanjutannya.

Bagi yang masih membutuhkan tutorial & file sebelumnya silahkan membaca:

OK mari kita mulai!

Langkah 1

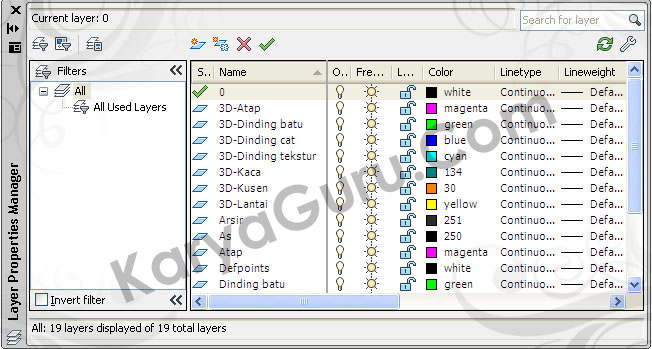

Silahkan buka file terakhir yang sudah Anda download disini, kemudian buat beberapa layer baru dan beri nama serta warnanya.

  • 3D-Atap
  • 3D-Dinding batu
  • 3D-Dinding cat
  • 3D-Dinding tekstur
  • 3D-Kaca
  • 3D-Kusen
  • 3D-Lantai

Layer3d



Langkah 2

Aktifkan layer 3D-Lantai kemudian perbesar gambar Tampak Kanan. Buat kotak pada garis lantai dengan menjiplak gambar yang ada, Anda dapat menggunakan perintah Polyline atau Rectangle. Ingat jangan menggunakan perintah Line !

Lantai

Langkah 3

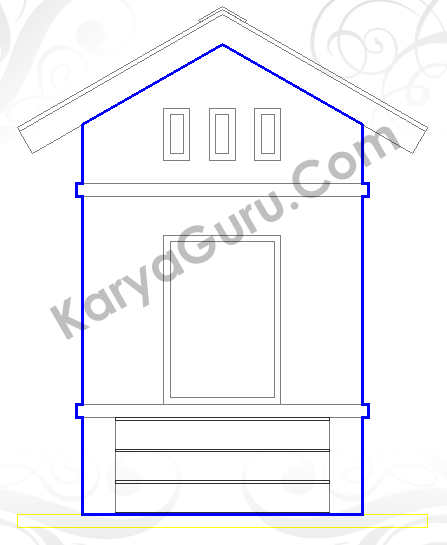

Aktifkan layer 3D-Dinding cat buat garis mengelilingi dinding dengan perintah Polyline seperti yang diperlihatkan pada gambar. Untuk perhatian garis polyline harus menyatu dan tidak boleh putus !

Dinding

Langkah 4

Buat 2 buah list dinding dengan perintah Polyline atau Rectangle.

ListDinding

Langkah 5

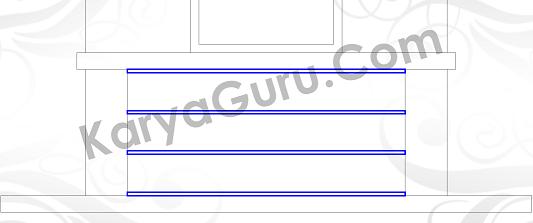

Buat 4 buah list bagian bawah dengan perintah Polyline atau Rectangle.

List

Langkah 6

Aktifkan layer 3D-Dinding batu buat garis dinding batu alam pada bagian kiri dan kanan dengan perintah Polyline atau Rectangle.

BatuAlam

Langkah 7

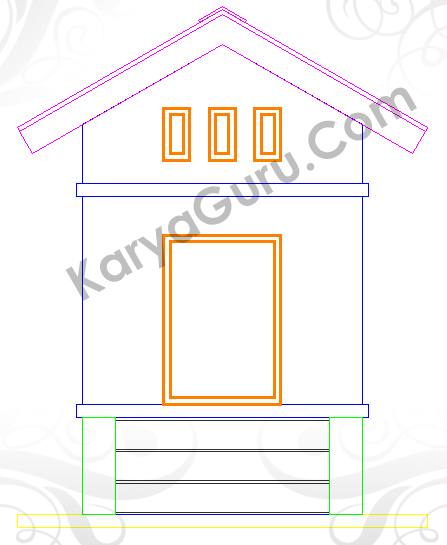

Aktifkan layer 3D-Kusen buat garis kusen dengan perintah Polyline atau Rectangle seperti terlihat pada gambar.

Kusen

Langkah 8

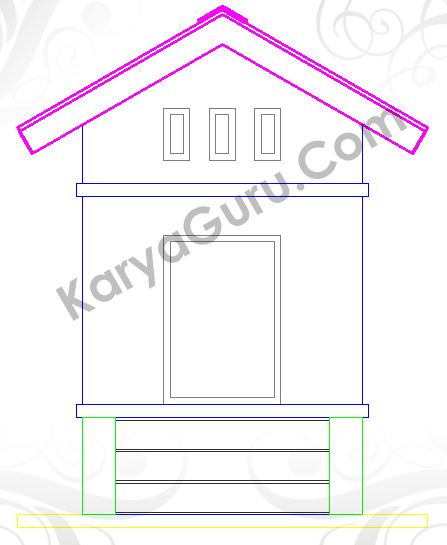

Aktifkan layer 3D-Atap buat garis atap dengan perintah Polyline. Terdapat 3 buah obyek pada bagian atap yaitu bagian papan listplank, genteng dan nok. Jadi garis polyline-nya harus membuat 3 obyek tersebut dan berarti terdapat 2 garis yang bersebtuhan pada pertemuan antara papan listplank-genteng serta genteng-nok. Intinya tidak boleh membuat garis polyline yang terputus !

Atap

Langkah 9

Freeze / hide semua layer kecuali layer yang baru Anda buat yang berawalan 3D.

MatikanLayerSelain3d

Langkah 10

Posisikan tampilan layar pada view SW Isometric.

ViewSwIsometrics

Langkah 11

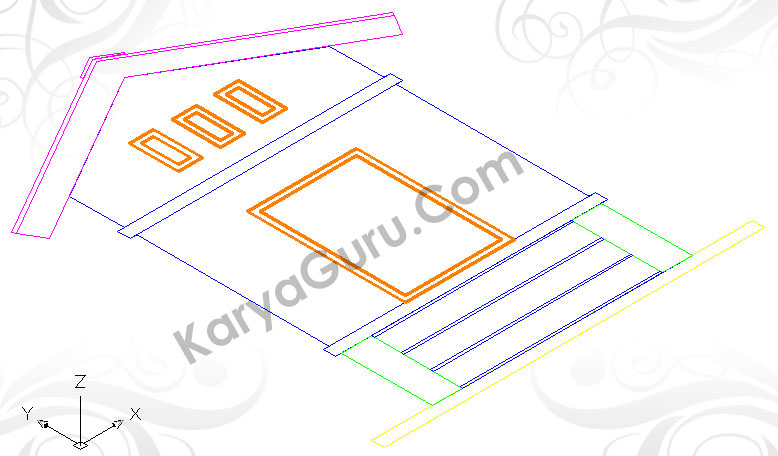

Maka gambar akan terlihat seperti berikut ini dan terdapat simbol UCS XYZ.

HasilView

Langkah 12

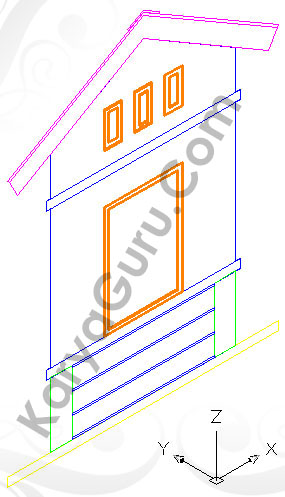

Putar gambar pos jaga dengan menggunakan perintah 3drotate dan sumbu putarnya adalah Sumbu X.

3dRotate

Langkah 13

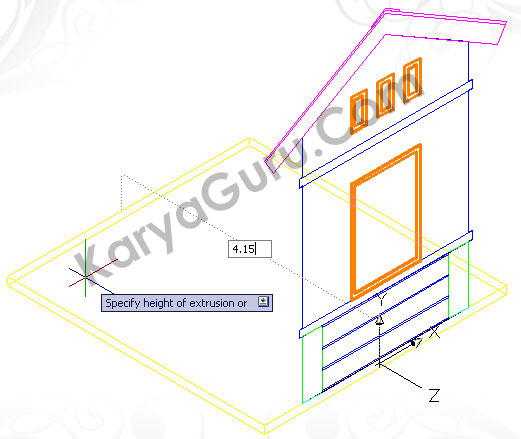

Aktifkan layer 3D-Lantai kemudian gunakan perintah Extrude untuk membuat obyek lantai 3 dimensi dengan ketinggian 4,15 dan diarahkan kebagian Kiri.

ExtrudeLantai

Langkah 14

Geser obyek yang baru saja dibuat dengan perintah Move kearah kanan sejarak 0,5.

MoveLantai

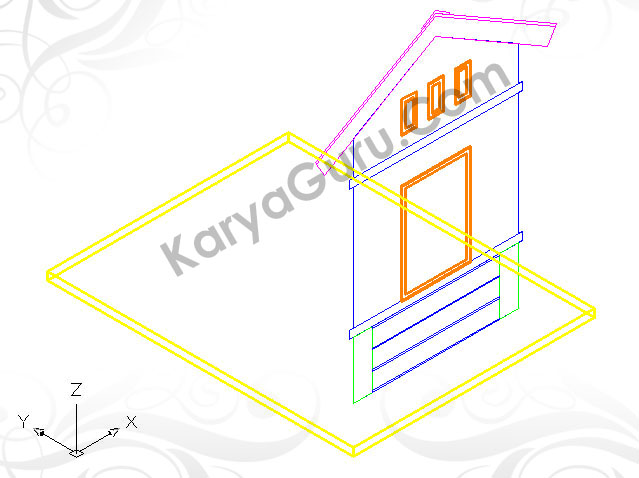

Maka hasilnya akan menjadi seperi gambar dibawah ini.

HasilMoveLantai

Langkah 15

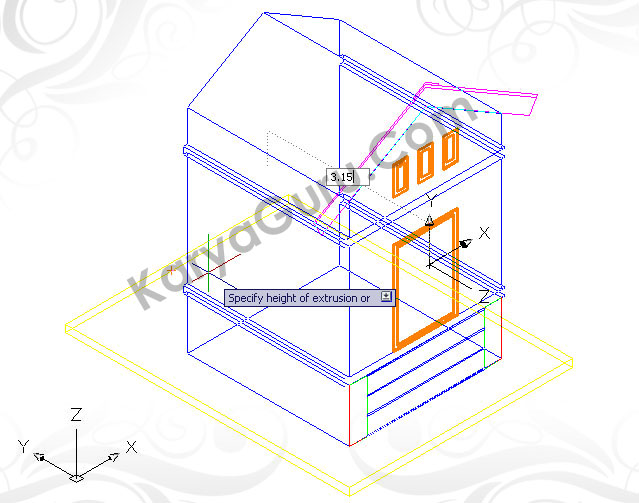

Aktifkan layer 3D-Dinding cat kemudian gunakan perintah Extrude untuk membuat obyek dinding 3 dimensi dengan ketinggian 3,15 dan diarahkan kebagian Kiri.

ExtrudeDindingProsesExtrudeDinding

Langkah 16

Buatlah kotak pada bagian bawah dinding dengan perintah Polyline atau Rectangle.

KotakDinding

Langkah 17

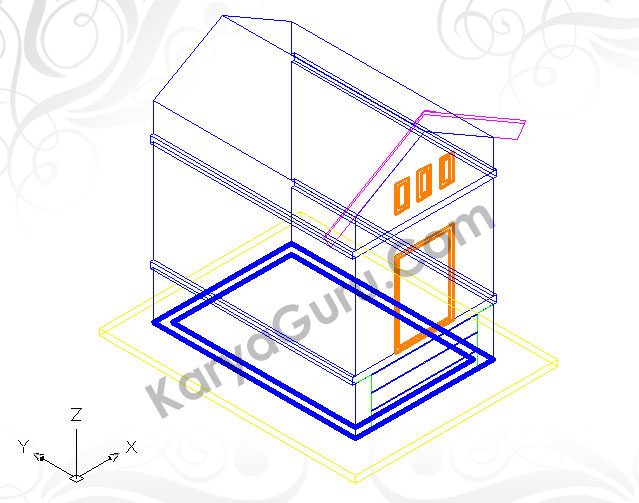

Offset kotak tersebut ke bagian dalam denga jarak 0.15.

OffsetKotak

Langkah 18

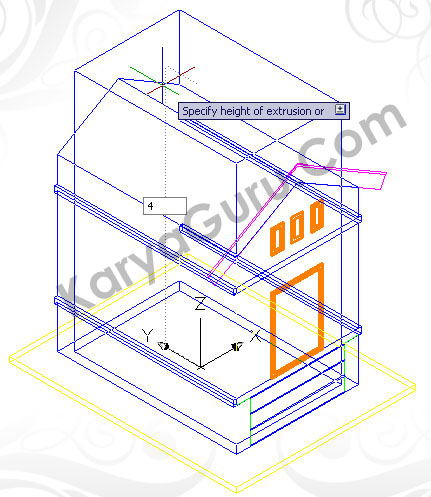

Extrude kotak bagian dalam dengan ketinggian 4.

ExtrudeKotakOffset

Langkah 19

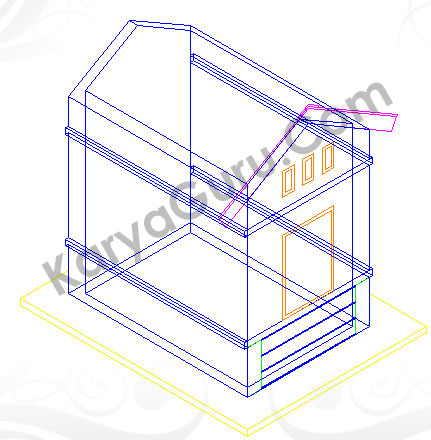

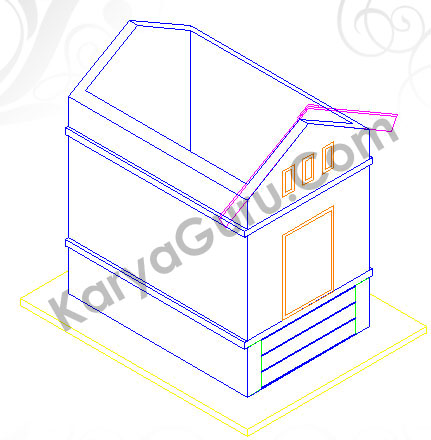

Berikan perintah Subtract untuk membolongi dinding dan hasilnya akan menjadi seperti gambar berikut ini.

SubtractDindingHasilSubtractDinding

Langkah 20

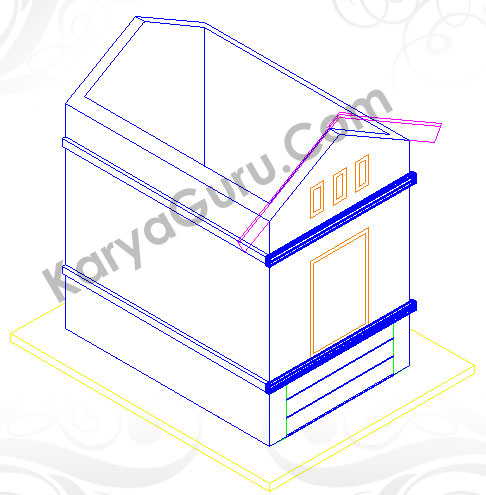

Extrude kedua obyek  list dinding dan duplikat ke bagian kiri pos jaga sehingga Anda akan mempunyai list dinding sebanyak 4 buah yaitu dibagian kiri dan kanan. Untuk menduplikat bisa menggunakan perintah Copy atau Mirror.

ExtrudeListDindingDuplikatListDinding

Langkah 21

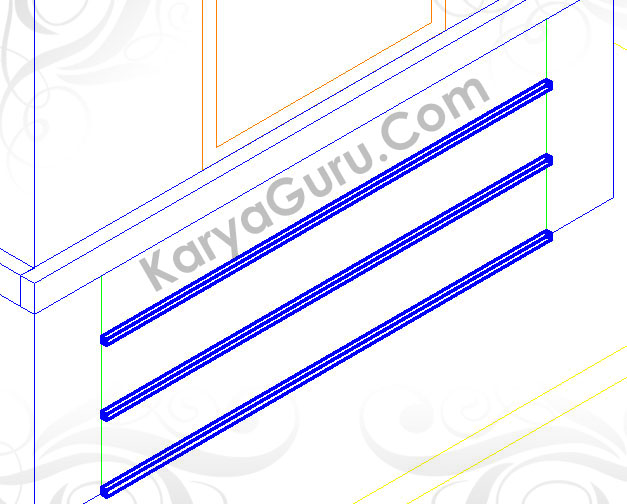

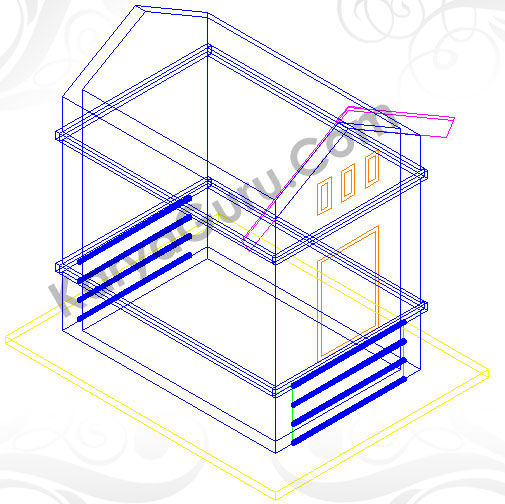

Extrude keempat obyek  list bagian bawah dan duplikat ke bagian kiri pos jaga sehingga Anda akan mempunyai list dinding sebanyak 8 buah. Untuk menduplikat bisa menggunakan perintah Copy atau Mirror.

extrudeListDuplikatList

Langkah 22

Aktifkan layer 3D-Kusen kemudian Copy semua obyek kusen ke bagian luar 3d pos jaga agar lebih mudah dalam pembuatan 3d kusennya. Extrude hasil duplikat obyek kusen tersebut.

CopyExtrudeKusen

Langkah 23

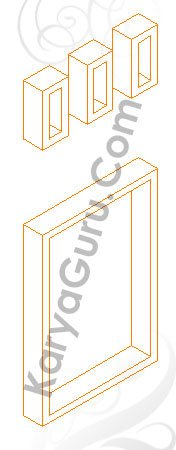

Lubangi semua obyek 3d kusen dengan perintah Subtract dengan obyek pembolongnya adalah obyek kusen bagian dalam.

SubtractKusen

Langkah 24

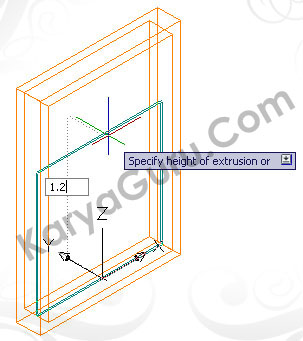

Aktifkan layer 3D-Kaca kemudian buat obyek kaca pada bagian kusen jendela dengan perintah Box. Proses pembuatanya akan terlihat  seperti gambar.

ExtrudeKaca

Langkah 25

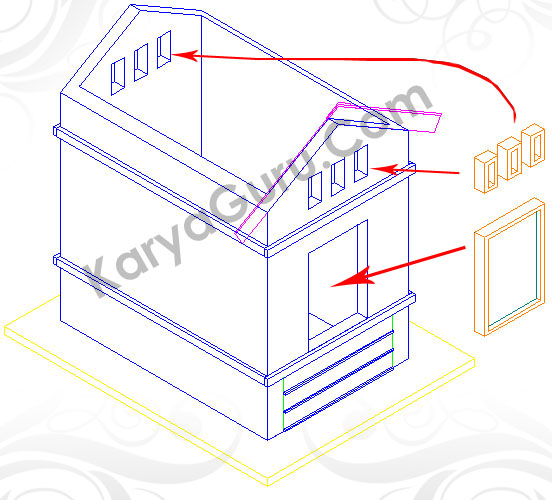

Untuk membuat lubang pada dinding sebagai penempaatan kusen yang sudah dibuat, langkah yang Anda lakukan  sama seperti proses pembuatan kusen. Langkahnya adalah extrude garis kusen pada dinding setebal 0.15 dan lubangi dinding dengan obyek 3d kusen pada dinding. Kemudian tempatkan obyek 3d kusen berikut kacanya ke bagian dinding yang sudah dilubangi.

PenempatanKusen

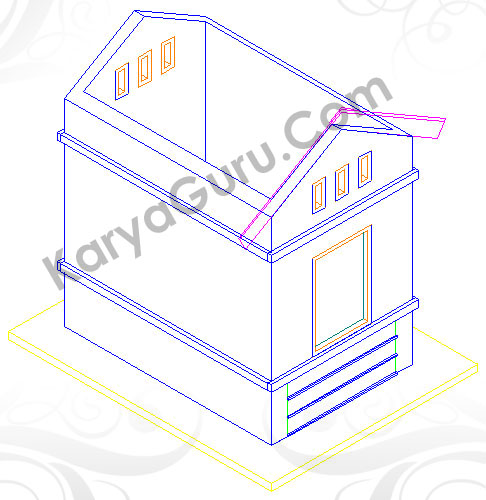

Hasilnya akan terlihat seperti gambar dibawah ini

HasilPenempatanKusen

Langkah 27

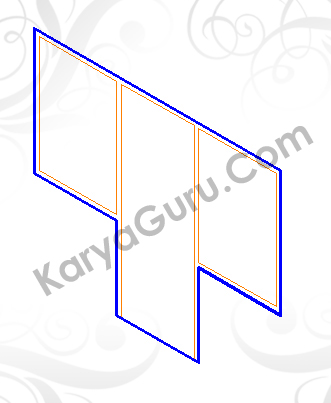

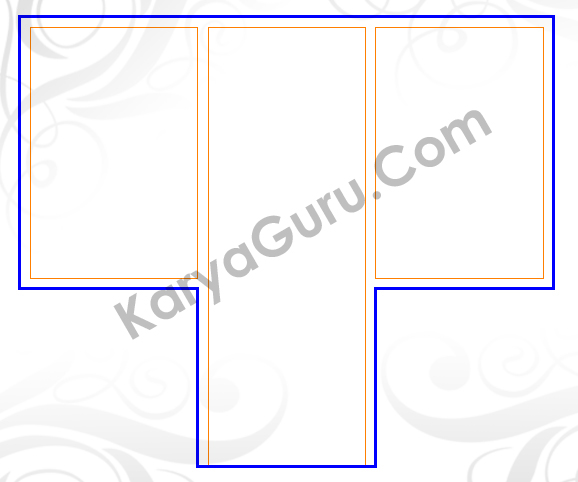

Untuk pembuatan kusen pintu dan jendela bagian depan, Lakukan langkah seperti pembuatan kusen jendela samping. Sebagai obyek untuk melubangi dinding bagian depan Anda dapat membuat garis polyline mengelilingi kusen depan. Bila sudah jadi putar obyek kusen depan dengan menggunakan perintah 3drotate menggunakan sumbu Y sebagai poros putarannya.

GarisLuarKusenDepan3DRotateHasil3dRotate

Langkah 28

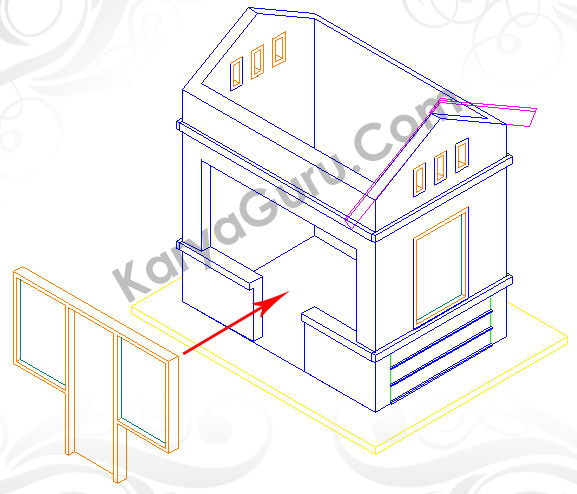

Tempatkan obyek 3d kusen depan pada lubang dinding yang telah Anda buat.

PenempatanKusenDepan

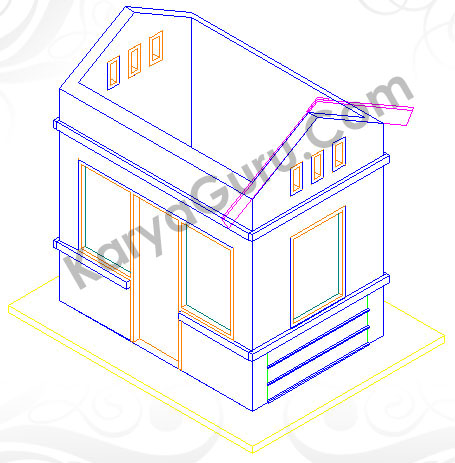

Maka hasilnya akan seperi gambar berikut ini.

HasilPenempatanKusenDepan

Langkah 29

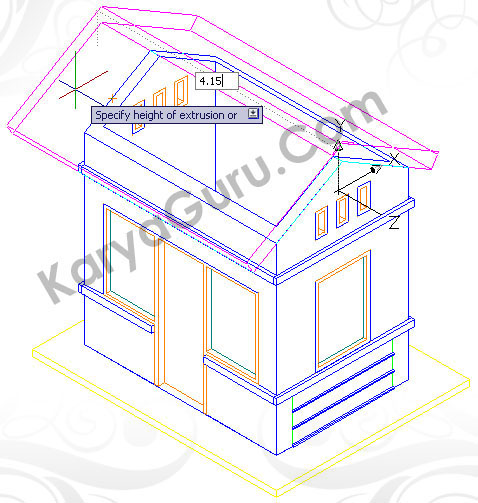

Aktifkan layer 3D-Atap kemudian gunakan perintah Extrude untuk membuat obyek atap 3 dimensi dan berikan berikan ketinggian 4,15 serta diarahkan kebagian Kiri.

ExtrudeAtap

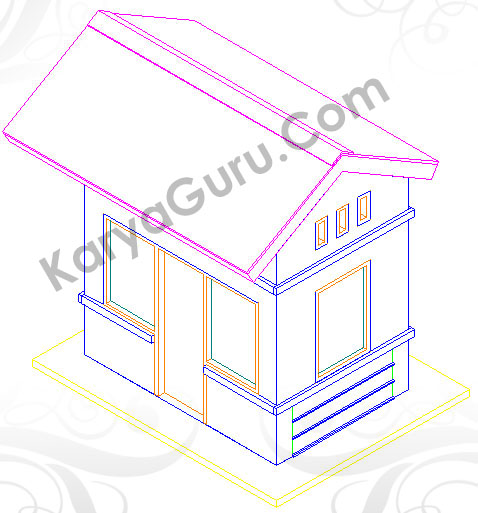

hasilnya akan sepeti ini

HasilExtrudeAtap

Langkah 30

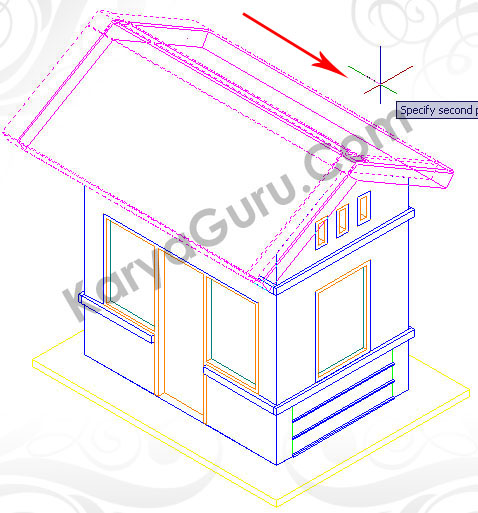

Pindahkan obyek 3d atap yang sudah Anda buat dengan perintah Move sejarak 0,5 ke arah Kanan.

MoveAtap

Langkah 31

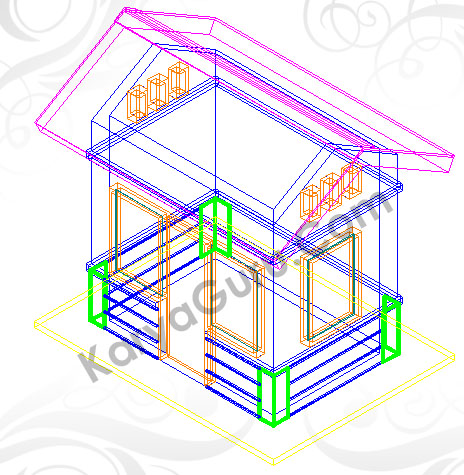

Buatlah obyek 3d batu alam, bila sudah selesai duplikat pada empat sisi pos jaga. Untuk obyek list bagian bawah dapat Anda buat dengan acuan tampak depan dan hasilnya akan seperti dibawah ini.

DuplikatBatuAlamList

Hasil Akhir

Maka dari semua langlah-langkah diatas hasil akhirnya akan seperti gambar dibawah ini

HasilAkhir

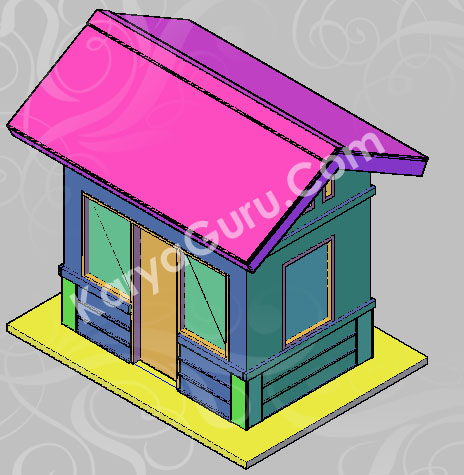

Anda pun dapat menggunakan visual style untuk melihat dengan tampilan yang berbeda.

HasilAkhirVisualStyle

SILAHKAN MENDOWNLOAD FILE AUTOCAD – 3D POS JAGA dengan klik disini

………………………………………………………………………………………………………………
